Многоразовый FT0021S соединяет предусмотренный резектоскоп KARL STORZ с совместимой электрохирургической платформой. У кабеля FT0022W другой инструментальный конец для Richard Wolf. При замене нужно сверять оба соединения.

Маркировка и исполнения · FT0021S

Характеристики и исполнения

ПараметрЗначение
БрендMedtronic
Длина4,6 м
ПрименениеМногоразовое

Фото оборудования

Кабель биполярный FT0021S для резектоскопов KARL STORZ — изображение 1
Кабель биполярный FT0021S для резектоскопов KARL STORZ — изображение 1

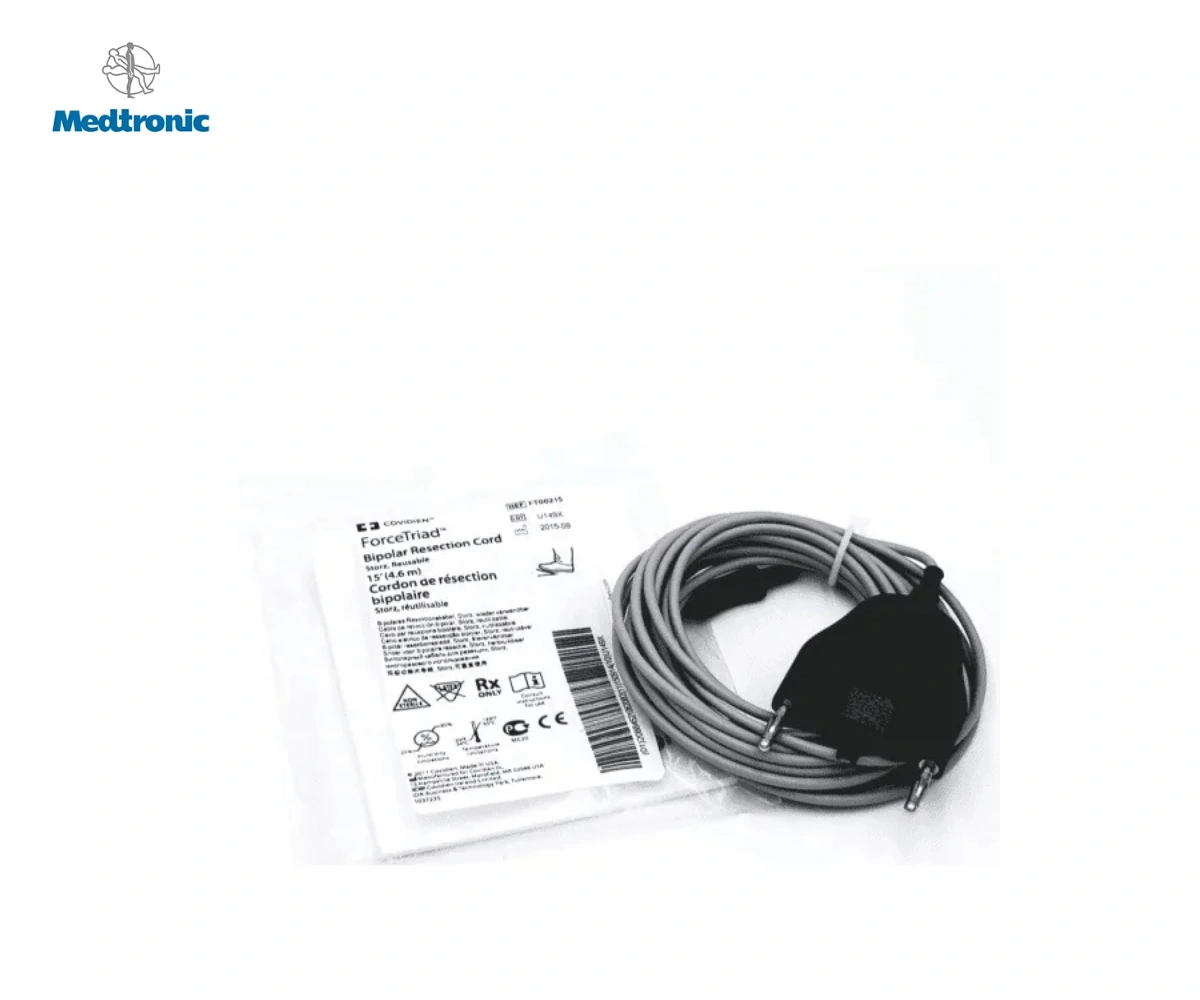

Кабель биполярный FT0021S для резектоскопов KARL STORZ — изображение 2
Кабель биполярный FT0021S для резектоскопов KARL STORZ — изображение 2

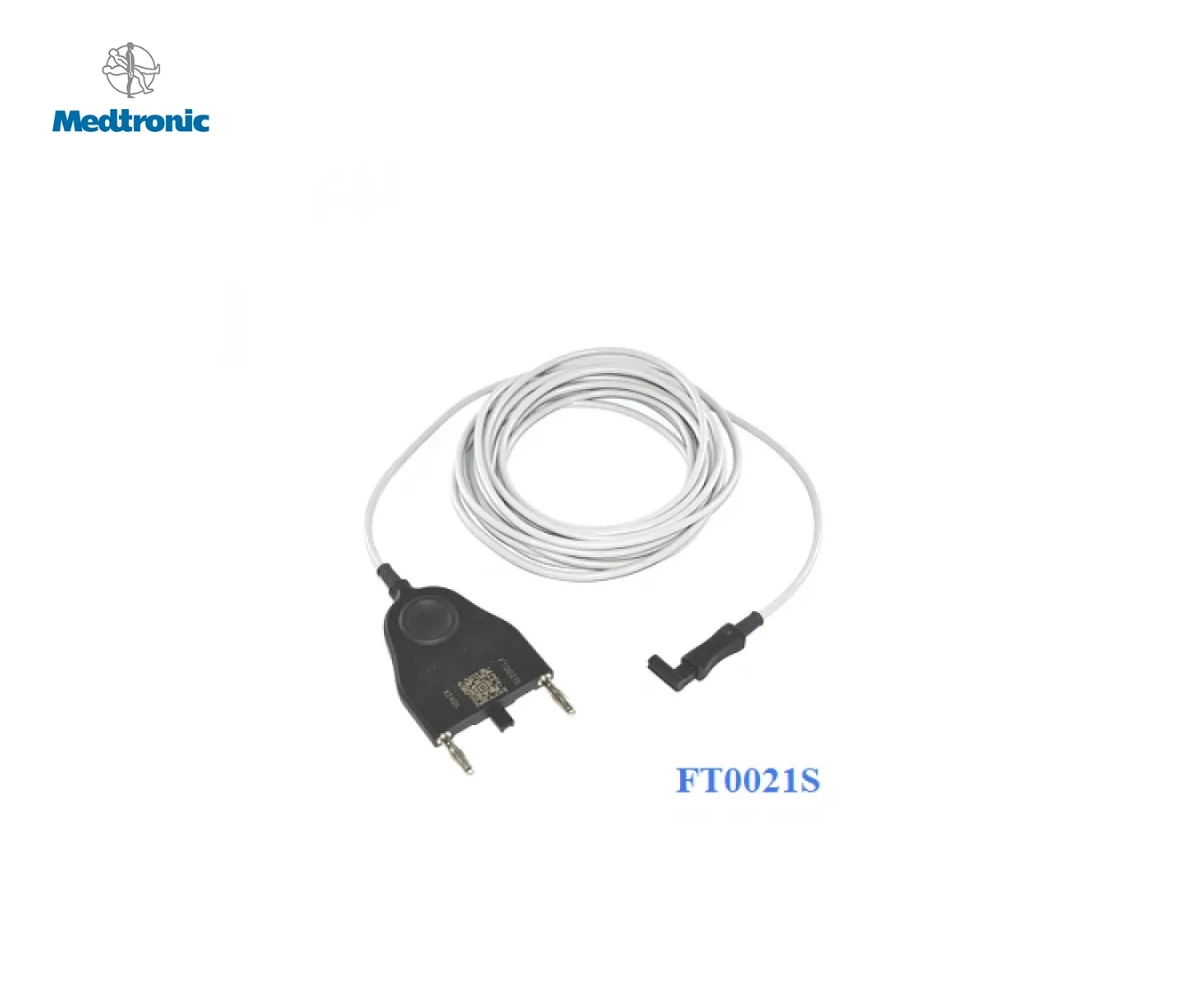

Кабель биполярный FT0021S для резектоскопов KARL STORZ — изображение 3
Кабель биполярный FT0021S для резектоскопов KARL STORZ — изображение 3

Другие позиции по теме

FT0021S — многоразовый кабель длиной 4,6 м для биполярной резекции с соответствующими резектоскопами KARL STORZ. В каталоге указаны платформы Force Triad и Valleylab FT10; их конфигурацию следует согласовать для этого режима.

Кабель биполярный FT0021S для резектоскопов KARL STORZ — изображение 1

Назначение и применение

Соединительный кабель входит в электрическую цепь между электрохирургическим генератором и рабочим инструментом. При его подборе определяющими являются два интерфейса: выход аппарата и разъём на инструменте. Название производителя само по себе не устанавливает совместимость: в разных поколениях одной системы могут использоваться разные гнёзда, контактные группы и схемы активации.

Особенности исполнения

Для этого исполнения: длина — 4,6 м. В кабельной сборке важны проводники, высокочастотная изоляция, контактные элементы и защита от перегиба возле штекеров. Наружный диаметр разъёма не описывает всю его геометрию: необходимо учитывать расположение контактов, глубину посадки и направляющие. Поэтому кабель подбирают по полному каталожному номеру, а не только по внешнему сходству на фотографии. Монополярные и биполярные подключения решают разные задачи и не являются взаимозаменяемыми.

Как отличить подходящий кабель от внешне похожего

При замене кабеля полезно сопоставить маркировку прежнего изделия с обоими концами новой сборки. Для разъёмов имеют значение не только число контактов, но и их взаимное расположение, размер корпуса и назначение контактной группы. В спецификации оборудования кабель желательно выделять отдельной строкой: так сохраняется его точный артикул при замене генератора или инструмента. Переходник рассматривают как самостоятельный элемент соединения, а не как универсальное решение любой несовместимости. В составе электрохирургического рабочего места кабель переносит высокочастотную энергию, поэтому исправность наружной оболочки не заменяет предусмотренного электрического контроля. Если инструмент не активируется, подбор новой сборки начинают с проверки комплектации и соединений по инструкции, а не с увеличения мощности генератора.

Кабель биполярный FT0021S для резектоскопов KARL STORZ — изображение 2

Технические характеристики

ПараметрЗначение
БрендMedtronic
Длина4,6 м
ПрименениеМногоразовое

Артикулы и варианты исполнения

АртикулИсполнение и назначение
FT0021SКабель для биполярных резектоскопов Storz

Подбор и совместимость

Сначала фиксируют модель генератора и используемый выход, затем артикул инструмента и способ управления. Для педальной активации проверяют предусмотренный системой ножной переключатель; для ручной — поддержку соответствующего инструмента. Если работа предполагает специальный режим, например автоматическую биполярную активацию, его совместимость проверяют отдельно. Механически подходящий штекер ещё не подтверждает поддержку всех функций аппарата.

Кабель биполярный FT0021S для резектоскопов KARL STORZ — изображение 3

Что проверить при комплектации

КритерийПрактическое значение
Разъём аппаратаМодель генератора, тип и конфигурация выхода
Разъём инструментаАртикул инструмента, форма и число контактов
УправлениеРучная, педальная или специальная автоматическая активация
Организация рабочего местаДлина, маршрут прокладки и условия обработки

Подготовка и эксплуатация

Длину выбирают с учётом расположения аппарата, операционного стола и стерильной зоны. Кабель должен прокладываться без натяжения, зажатия и резких перегибов. Перед включением оценивают целостность изоляции и контактов, а при подготовке многоразового изделия применяют разрешённый для него цикл обработки. Электрические испытания и критерии выбраковки относятся к процедурам технического контроля, а не к визуальной оценке фотографии товара.
