Интегрированная AVVIGO+ предназначена для ангиографической операционной, в которой внутрисосудистую визуализацию и измерение коронарного давления хотят сделать постоянной частью рабочего места. Основной дисплей может находиться в пультовой. Врач у стола работает с сенсорной панелью Tableside Control, а сотрудники за пределами стерильного поля наблюдают то же исследование. При таком размещении оборудование закрепляют в заранее согласованных точках. Для коронарной интервенции на общей платформе доступны ультразвуковая визуализация из просвета сосуда и физиологическая оценка с помощью проводника с датчиком давления. Для выполнения каждого исследования нужны соответствующие компоненты.

Как распределено управление между столом и пультовой

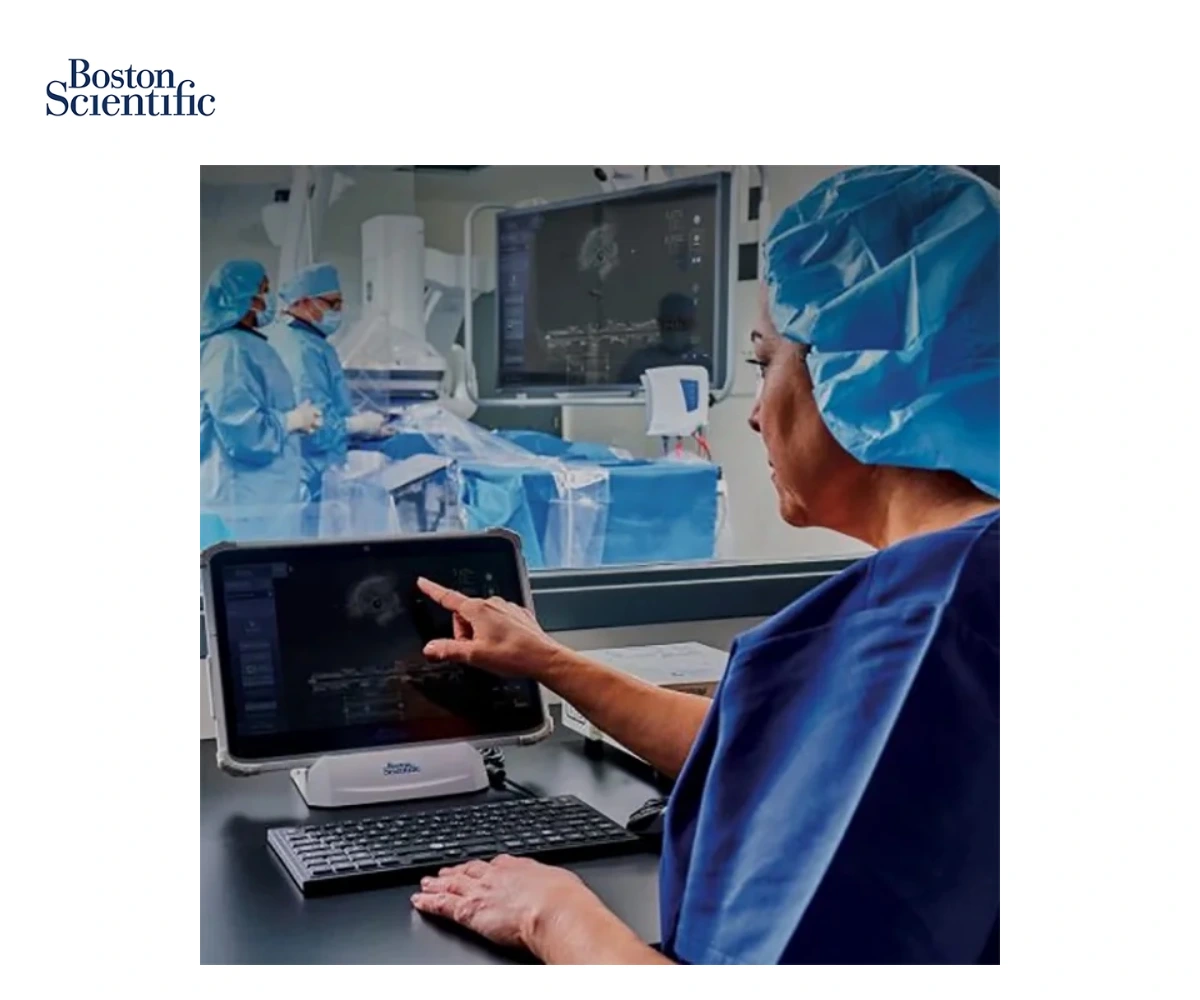

В описанной для стационарной установки конфигурации основной дисплей размещается за стеклом пультовой. Дополнительный дисплей с разрешением 1920 × 1080 можно подключить к выходу HDMI настольной док-станции. В этом варианте он повторяет информацию основного экрана. Второе изображение удобно инженеру или ассистенту, которому необходимо видеть ход исследования с другого места. Оно не создаёт второго независимого исследования и не позволяет одновременно открыть на одном зеркальном экране другие данные. Такое различие имеет значение, когда отделение формулирует требования к отображению материалов у оператора и у врача.

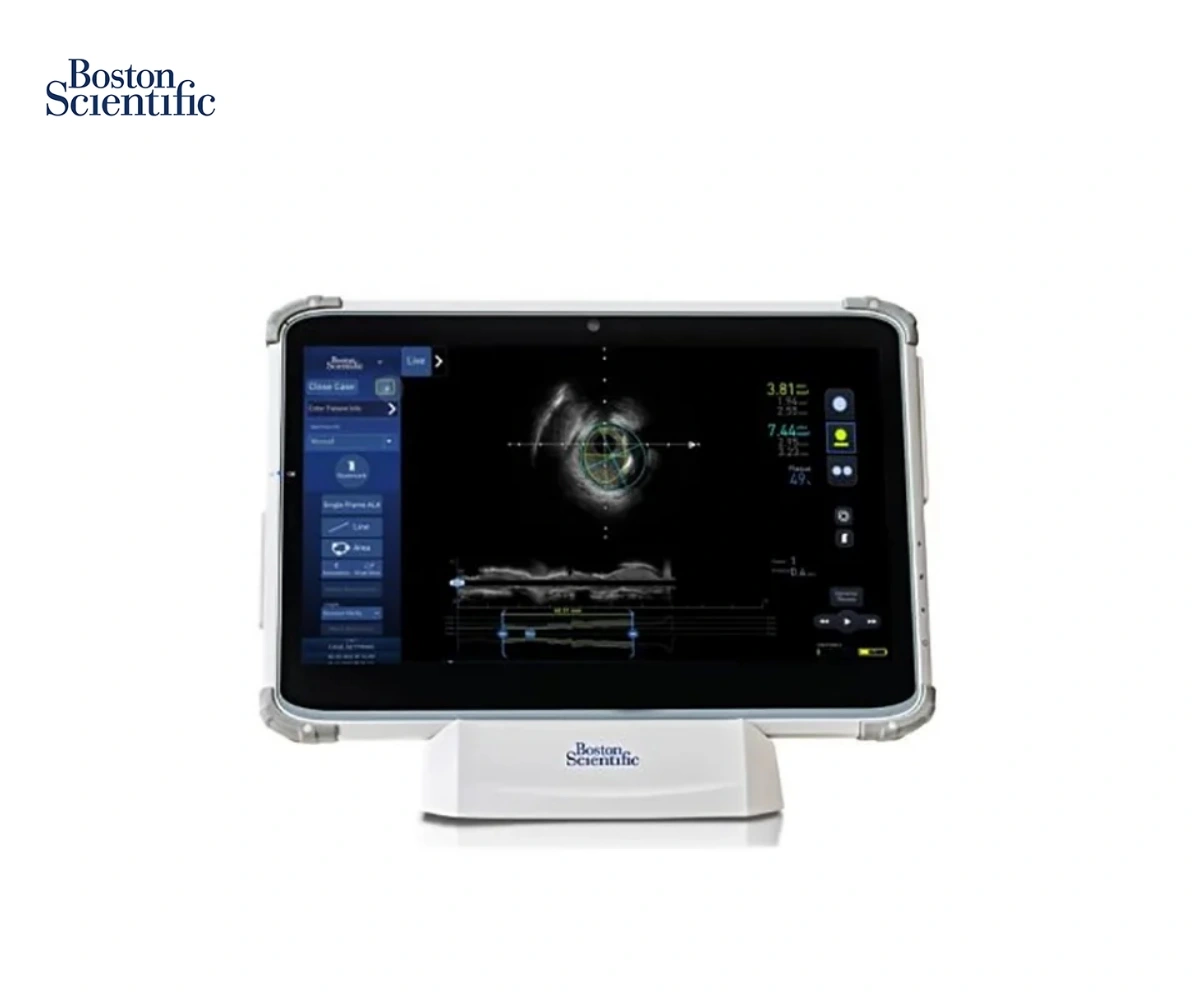

Панель Tableside Control решает другую задачу. Это сенсорный дисплей диагональю 15 дюймов, с которого можно управлять внутрисосудистым ультразвуковым исследованием и регистрировать физиологические измерения непосредственно со стороны стола. Врач видит интересующий участок и может отдать команду, сохраняя привычное положение у пациента. Сотрудник в пультовой одновременно понимает, какой этап выполняется. При проектировании важно отдельно показать на плане расположение сенсорной панели, зеркального экрана и органа управления в пультовой. Одинаковая видимая информация ещё не означает одинаковые права и возможности управления на каждой позиции.

Обследование сосуда изнутри
В режиме ВСУЗИ совместимый катетер получает поперечные изображения сосудистого сегмента. На сечении специалист различает просвет и контуры сосуда, оценивает распространение поражения по окружности и выбирает участки для измерения. Последовательная регистрация при перемещении датчика даёт врачу представление о том, как эти сечения изменяются вдоль артерии. Один поперечный кадр отвечает на вопрос о локальной геометрии. Серия кадров позволяет установить протяжённость изменений, выбрать опорные участки и сопоставить результаты в разных точках до и после вмешательства.
При планировании коронарного вмешательства ангиографическое изображение остаётся ориентиром для положения инструмента. Внутрисосудистая запись добавляет информацию о геометрии в конкретном поперечном сечении. Например, проекционное сужение на ангиограмме может потребовать уточнения размеров просвета и границ прилегающих участков по данным ВСУЗИ. Для воспроизводимого измерения выбирают конкретный кадр и проверяют корректность контура. Если в отчёте указаны только площадь или диаметр без положения вдоль сосуда, сопоставление с контрольным исследованием затрудняется. Поэтому при совместном разборе команде нужны и поперечный кадр, и его место в последовательности.
Автоматизированная оценка поражения
Для AVVIGO+ производитель описывает программную функцию Automated Lesion Assessment, сокращённо ALA. Она выделяет границы просвета и сосуда, строит профиль сегмента и обозначает ключевые кадры, в том числе проксимальный, дистальный и кадр с минимальным просветом. Практическая ценность такой разметки состоит в переходе от длинной записи к нескольким участкам, которые требуют предметной оценки. Врач открывает обозначенный кадр, проверяет положение контура по изображению и соотносит его с соседними сечениями. Предложенная программой граница и заключение специалиста остаются разными этапами анализа.
В стационарной лаборатории такую работу можно распределить между оператором у стола и специалистом у большого экрана. Один выбирает интересующий сегмент, второй видит тот же разбор и может уточнить положение показанного сечения. Например, при сравнении двух близких минимумов площади важно не потерять их порядок вдоль записи. Обсуждение точки на общем профиле помогает однозначно связать измерение с нужным участком. Состав функций зависит от установленной версии программы и конфигурации поставки. При закупке наличие ALA и доступных средств последующего анализа подтверждают для выбранного исполнения.
Автоматическая протяжка и длина записи
Система поддерживает автоматическую протяжку с совместимым приводом. Производитель приводит семь скоростей в диапазоне от 0,5 до 8 мм/с. Для одинаковой исследуемой длины выбираемая скорость напрямую определяет продолжительность перемещения. При протяжке на 100 мм со скоростью 0,5 мм/с расчётное время составляет 200 секунд. При 8 мм/с для той же длины получается приблизительно 12,5 секунды, то есть около 13 секунд. Эти числа описывают механическое перемещение на заданное расстояние. Подготовка катетера, позиционирование, анализ кадров и документирование добавляют собственное время.
Выбор скорости рассматривают в контексте задачи, протяжённости участка и используемой конфигурации. Для команды важно заранее знать, кто начинает запись, кто следит за положением катетера и где после окончания протяжки будет доступна последовательность. В стационарной установке педагогический разбор можно провести на дополнительном дисплее, оставив доступ к основным органам управления у оператора. При демонстрации особенно наглядно сопоставление движения вдоль продольного профиля с изменением поперечного изображения. Этот режим требует именно записанного ряда сечений. Отдельный сохранённый кадр длину и порядок прохождения участка не передаёт.
Проводниковая физиология
Для измерения давления используется совместимый проводник, в перечне платформы указан COMET II. В отличие от ультразвукового катетера он даёт численные данные о давлении, а не изображение стенки. При вычислении FFR соотносят среднее давление дистальнее исследуемого поражения с аортальным давлением в условиях гиперемии. DFR означает диастолическое отношение давлений в покое без гиперемии. По каждому методу врач оценивает качество полученных кривых и условия регистрации. Выбор индекса не сводится к смене названия одного и того же числа, поскольку различаются условия и используемые участки записи.
Для бригады полезно разнести в описании комплекта проводник с датчиком, связь с системой физиологии и источник аортального давления. В номенклатуре Boston Scientific для платформы указан интерфейс FFR Link. При сохранении измерений специалисту должно быть ясно, в какой точке коронарного русла и при каких условиях получено отношение давлений. Когда с одной стороны виден анатомический профиль, а с другой получено численное значение, эти результаты интерпретируют совместно с локализацией измерения. Из одного значения FFR либо DFR нельзя восстановить форму просвета или положение его минимальной площади.
До вмешательства и после установки стента
До имплантации врач может использовать физиологическую информацию для оценки функциональной значимости исследуемого поражения и внутрисосудистое изображение для уточнения его геометрии. При подборе опорных участков анализируют серию кадров, включая анатомические ориентиры по обе стороны намеченного сегмента. После установки стента фокус исследования меняется. Специалиста интересуют раскрытие конструкции, положение относительно стенки и прилегающие края. Общий интерфейс позволяет команде сохранить привычный способ перехода к нужному месту в последовательности при смене цели исследования.
При сравнении исходной и контрольной записей важна общая анатомическая привязка. Одинаковое порядковое положение кадра в двух записях само по себе не гарантирует соответствия, поскольку могут различаться начальная точка и протяжённость прохода. Врач сопоставляет воспроизводимые ориентиры и направление, в котором проводилась протяжка. Затем отдельно оценивает поперечные размеры в сопоставимых участках. Для обсуждения у стола удобно договориться, какой кадр является опорным и где показано его место на профиле. Тогда сотрудники в пультовой видят тот же участок, к которому относилось устное указание врача.
Модули и расходные компоненты
В перечне совместимых изделий для коронарной визуализации приведены OPTICROSS 5 HD и OPTICROSS 6 HD. Это отдельные катетеры разного размера. Для механической части платформы производитель перечисляет привод MDU5 PLUS и принадлежности для протяжки. Для физиологического исследования нужны собственный проводник и соответствующий интерфейс связи. Из факта установки основной системы в операционной не следует, что в каждую поставку входит запас катетеров обоих размеров или проводников. При планировании закупки число рабочих мест и количество процедурных изделий рассчитывают отдельно.
Практично описать два комплекта принадлежностей с привязкой к работе отделения. Если в лаборатории уже есть привод и расходные изделия, проверяют их точные обозначения, поколение и подтверждённую совместимость с устанавливаемой конфигурацией. Если рабочее место формируют впервые, уточняют, какие элементы обеспечат получение первой внутрисосудистой серии и какие нужны для первой регистрации давления. Заказ только основы и дисплеев позволит разместить оборудование, но получение клинических данных потребует завершённой цепочки от катетера либо проводника до отображения результата. Перечень артикулов согласуют для предполагаемого рынка поставки.
Встраивание в конкретную операционную
Для интегрированной версии предусмотрены варианты напольного размещения и монтажа компьютера на подвесной системе. Решение зависит от существующей планировки, доступных несущих элементов, движения ангиографической системы и зоны работы персонала. Сенсорную панель устанавливают там, где персоналу удобно читать мелкие детали и менять положение курсора. Зеркальный экран может находиться на более далёкой линии обзора. В этом случае его размер, расположение и возможность показать сигнал 1920 × 1080 подбирают по фактической дистанции до наблюдателей. Разрешение источника и физическая диагональ дисплея характеризуют разные свойства.
При приёмке рабочего места раздельно проверяют путь ультразвукового изображения, регистрацию давления и вывод на каждый предусмотренный экран. Например, появление рабочего стола на дополнительном дисплее подтверждает видеоподключение, но ещё не подтверждает управление с Tableside Control. Появление изображения с катетера подтверждает один диагностический тракт. Для второго проверяют предусмотренную связь с источниками давления. Такой порядок позволяет зафиксировать функции каждого элемента и записать, какие компоненты установлены постоянно, а какие расходуются на процедуру. В заказе для интегрированной конфигурации указывают обозначение H749 2493120I, согласованные точки монтажа, программные функции и принадлежности для обоих планируемых видов исследования.
Полезный пример для проверки расположения экранов — совместный просмотр кадра с небольшим остаточным просветом. Врач у стола выбирает поперечное сечение, а сотрудник в пультовой подтверждает его положение и видит те же контуры. Затем возвращаются к продольной последовательности и переходят к ближайшему опорному участку. Если на одном из экранов детали плохо различимы, выясняют, связано ли это с размерами самого экрана, выбранным источником сигнала либо расположением относительно наблюдателя. Для проверки режима физиологии используют другую задачу — уверенно различить кривые и цифровые показатели с мест, с которых персонал фактически будет следить за измерением.
Отдельного согласования заслуживает расположение постоянно установленного привода относительно рабочего стола. Протяжка использует движение датчика вдоль исследуемого сегмента, и на стороне врача должен сохраняться доступ к совместимому оборудованию во время установки катетера. При смене высоты стола и положения подвесной системы оценивают траекторию кабелей и доступ к сенсорной панели во всём используемом диапазоне. Та же проверка позволяет определить, на каком экране удобно наблюдать получение серии, а где лучше выполнять детальные измерения после завершения записи.
Характеристики
| Параметр | Значение |
|---|---|
| Исполнение | AVVIGO+ Integrated |
| Код основной конфигурации | H749 2493120I, буквенный индекс I |
| Модальности | ВСУЗИ, коронарные FFR и DFR |
| Управление у стола | Сенсорная панель Tableside Control 15 дюймов |
| Основное рабочее место | В пультовой в описанной конфигурации |
| Второй дисплей | Зеркальный вывод 1920 × 1080 через HDMI док-станции |
| Размещение компьютера | Напольный или подвесной вариант |
| Автоматическая оценка | ALA, при наличии соответствующей программы |
| Автоматическая протяжка | В совместимой конфигурации семь скоростей, 0,5–8 мм/с |
| Примеры совместимых компонентов | OPTICROSS 5 HD и 6 HD, MDU5 PLUS, COMET II, FFR Link |
