Назначение и особенности TS-F-D

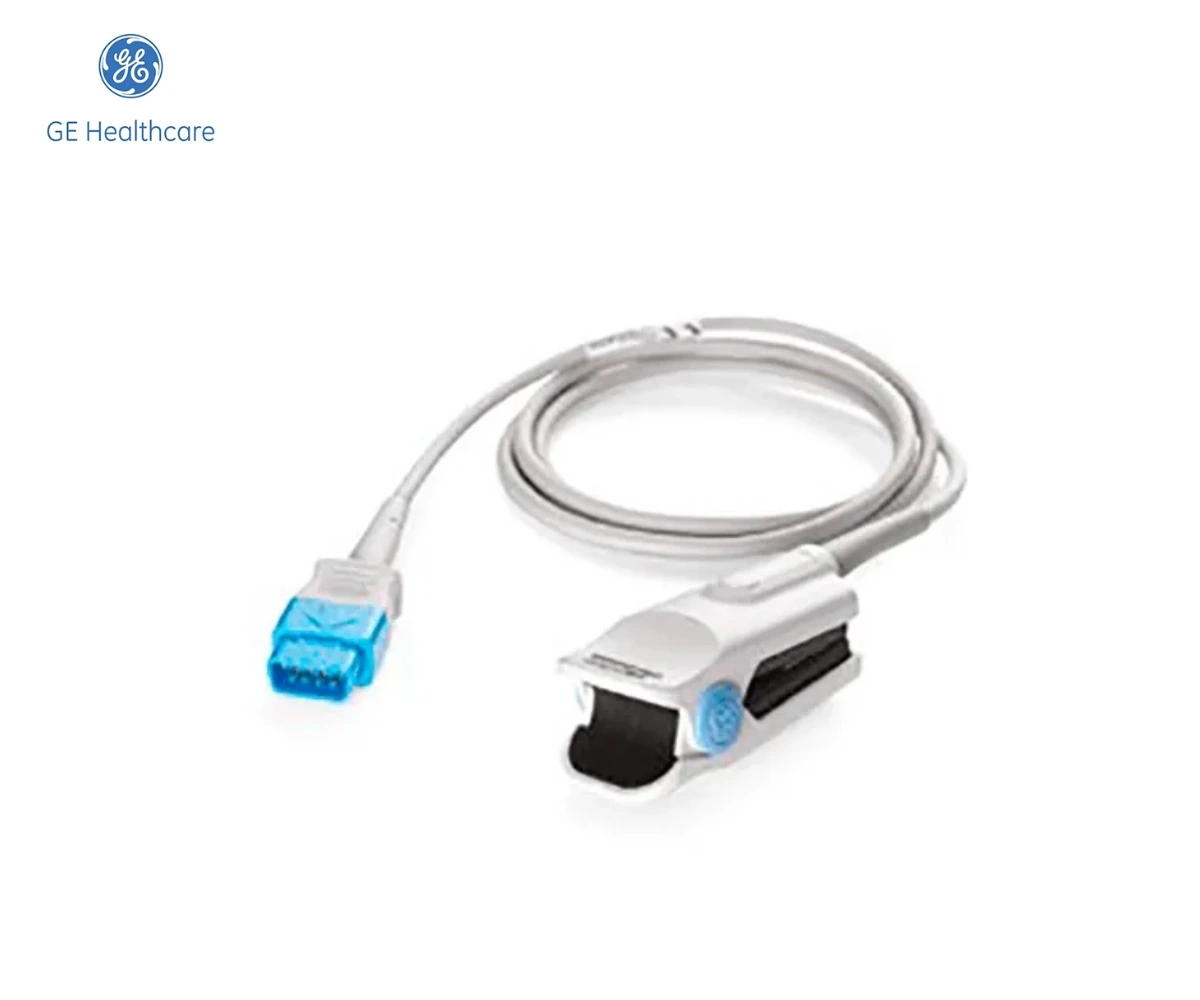

TS-F-D — пальцевой датчик TruSignal для пациентов массой от двадцати килограммов. Это раздельная часть измерительной цепи: метровая линия от оптической клипсы подключается к подходящему интерфейсному кабелю, а уже тот соединяется с монитором. Поэтому изделие удобно рассматривать отдельно от интегрированных вариантов TS-F2-GE и TS-F4-N, у которых другие длина и мониторный разъём.
Пружинная контактная часть удерживает излучатель и приёмник относительно пальца. Для рабочего места важно сочетание геометрии клипсы, состояния контактной поверхности и отсутствия тяги со стороны линии. Если кабель проложен с натяжением, даже подходящий по артикулу датчик может смещаться при движении руки. Длина в один метр описывает только часть TS-F-D, а не общую протяжённость соединения до аппарата.
Диапазон пациента отличает эту модель от мягкого взрослого FingerTip, для которого указана масса более тридцати килограммов, и детского PediTip с диапазоном пятнадцать–тридцать. При выборе между ними учитывают не только цифру на весах, но и предусмотренную конструкцией посадку. Перечень совместимых комбинаций остаётся обязательным: одинаковое слово TruSignal на двух упаковках не заменяет проверки полного артикула кабеля.
Для отделений с несколькими постами целесообразно маркировать совместимые соединительные кабели и хранить их отдельно от других технологий SpO₂. Это снижает вероятность выбора похожего коннектора только по цвету. При повторном использовании TS-F-D важна обработка как контактной части, так и доступной поверхности кабеля в пределах инструкции; наличие исправного электрического соединения не заменяет контроля состояния оптических окон.
Пальцевая клипса для подходящей массы

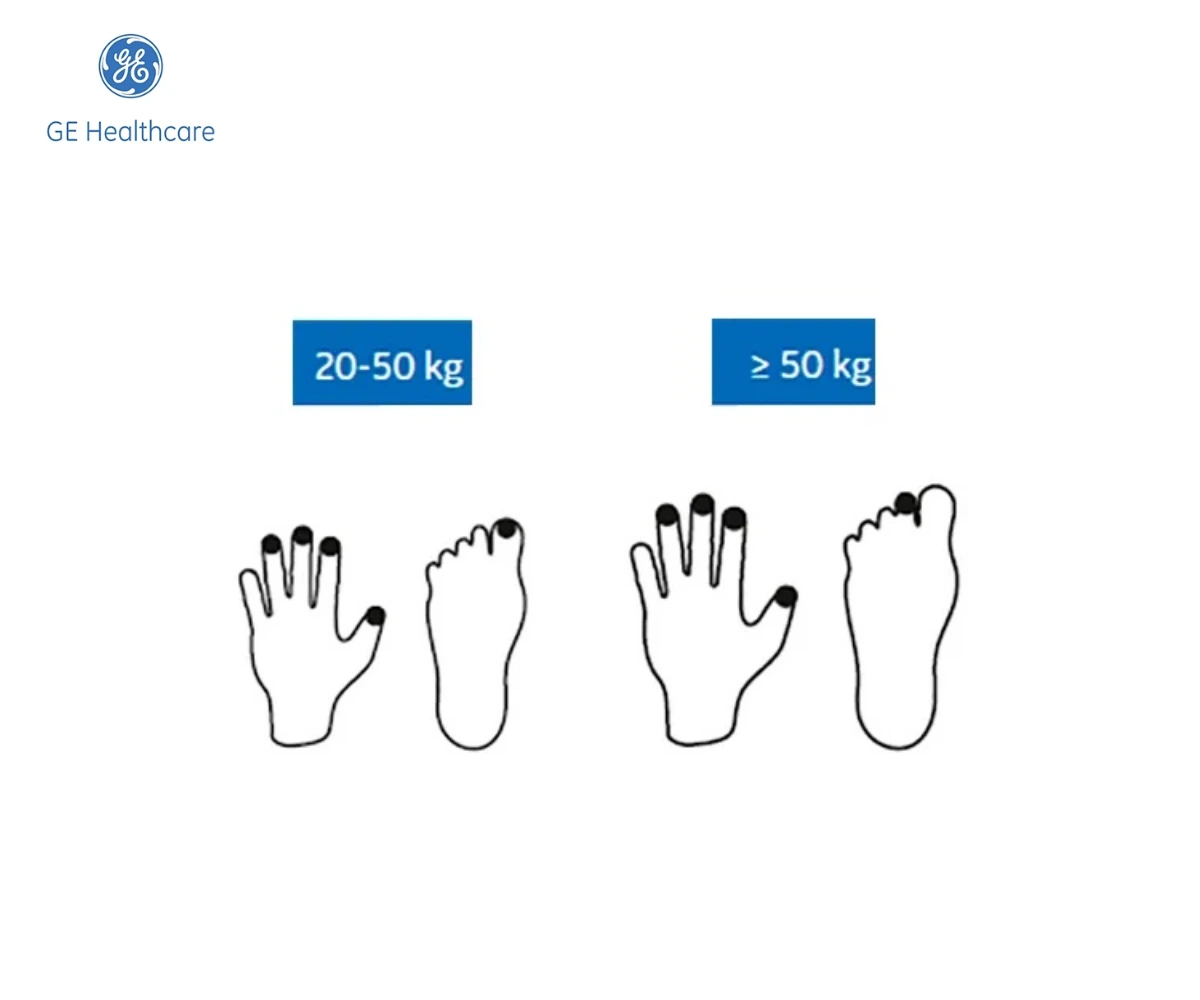

TS-F-D относится к пальцевым клипсовым датчикам TruSignal для пациентов массой не менее двадцати килограммов. Такое ограничение важно при комплектовании педиатрического поста: слово «пальцевой» не означает пригодности для любого детского пальца. Выбор учитывает одновременно массу, геометрию участка и предусмотренный способ установки. Неподходящую посадку не исправляют произвольными вкладышами.
Клипсовое удержание отличается от мягкого FingerTip и оборачиваемого Wrap. Эти модели нельзя объединять в одну позицию без уточнения конструкции. Для отделения с несколькими типами сенсоров полезно хранить их по обозначениям, чтобы сотрудник получал именно клипсу TS-F-D, если она предусмотрена на данном рабочем месте.
Метровая линия и аппаратный интерфейс
Датчик имеет раздельную схему подключения: собственный метровый кабель соединяют с подходящим интерфейсом TruSignal. Поэтому поставка одной пациентской части не является полной заменой всей линии, если промежуточный кабель отсутствует или повреждён. При заявке выясняют, какой компонент требуется заменить, и сохраняют артикул каждого.
Интегрированные TS-F2-GE, TS-F4-N и TS-F1-H относятся к другим исполнениям. Они имеют собственные аппаратные разъёмы и длины. Внешнее сходство пальцевой части не означает одинаковой комплектности. Установленная технология входа должна поддерживать всю выбранную цепь; разъём другого производителя не становится совместимым от внешнего совпадения формы.
Контакт и обслуживание
В процессе регистрации оценивают качество пульсовой волны вместе с показаниями сатурации. Смещение пальца, движение, периферическая гипоперфузия и внешнее освещение могут повлиять на сигнал. Клипса удерживает оптическую часть, но не гарантирует устранения этих факторов. Кабель укладывают без тяги, чтобы движение линии не меняло посадку сенсора.
До повторного использования проверяют корпус, удерживающую часть, оптические поверхности и место выхода провода. Повреждённое изделие не ремонтируют нештатным клеем или лентой. Обработку выполняют по разрешённому режиму, отличая требования к сенсору от ухода за промежуточным кабелем. ИНФОМЕД формирует комплект TS-F-D по модели аппарата и имеющемуся интерфейсу, отдельно согласовывая потребность в запасных клипсах и соединительных линиях.
| Параметр | Значение |
|---|---|
| Производитель | GE HealthCare |
| Модель | TS-F-D |
| Технология | TruSignal |
| Пациенты | взрослые и дети |
| Масса пациента | не менее 20 кг |
| Длина собственной линии | 1 м |
| Подключение | отдельный соединительный кабель TruSignal |
| Исполнение | многоразовый |
| Каталожная упаковка | 1 шт. |
