Интерфейс для двенадцатиотведённой ЭКГ
GE HealthCare Multi-Link 2106308-003 и 2106308-004 — интерфейсные кабели IEC, обозначенные в каталоге для конфигурации ЭКГ на двенадцать отведений. Длина варианта 003 составляет 3,6 м, варианта 004 — 1,2 м. Эти магистрали предназначены для соответствующей системы мониторинга и соединяют измерительный модуль с пациентскими проводами. Они не являются отдельными электрокардиографами и сами по себе не обеспечивают все функции диагностической записи.
Термин «двенадцать отведений» описывает электрические представления сердечного сигнала и не должен автоматически превращаться в требование двенадцати накожных электродов. Физический состав проводов и порядок их подключения устанавливаются документацией конкретного монитора и кабельной системы. Поэтому в комплектности необходимо отдельно указать интерфейсную магистраль, основной набор и требуемые дополнительные грудные провода, если они предусмотрены выбранной конфигурацией.
Конструкция и различия длины

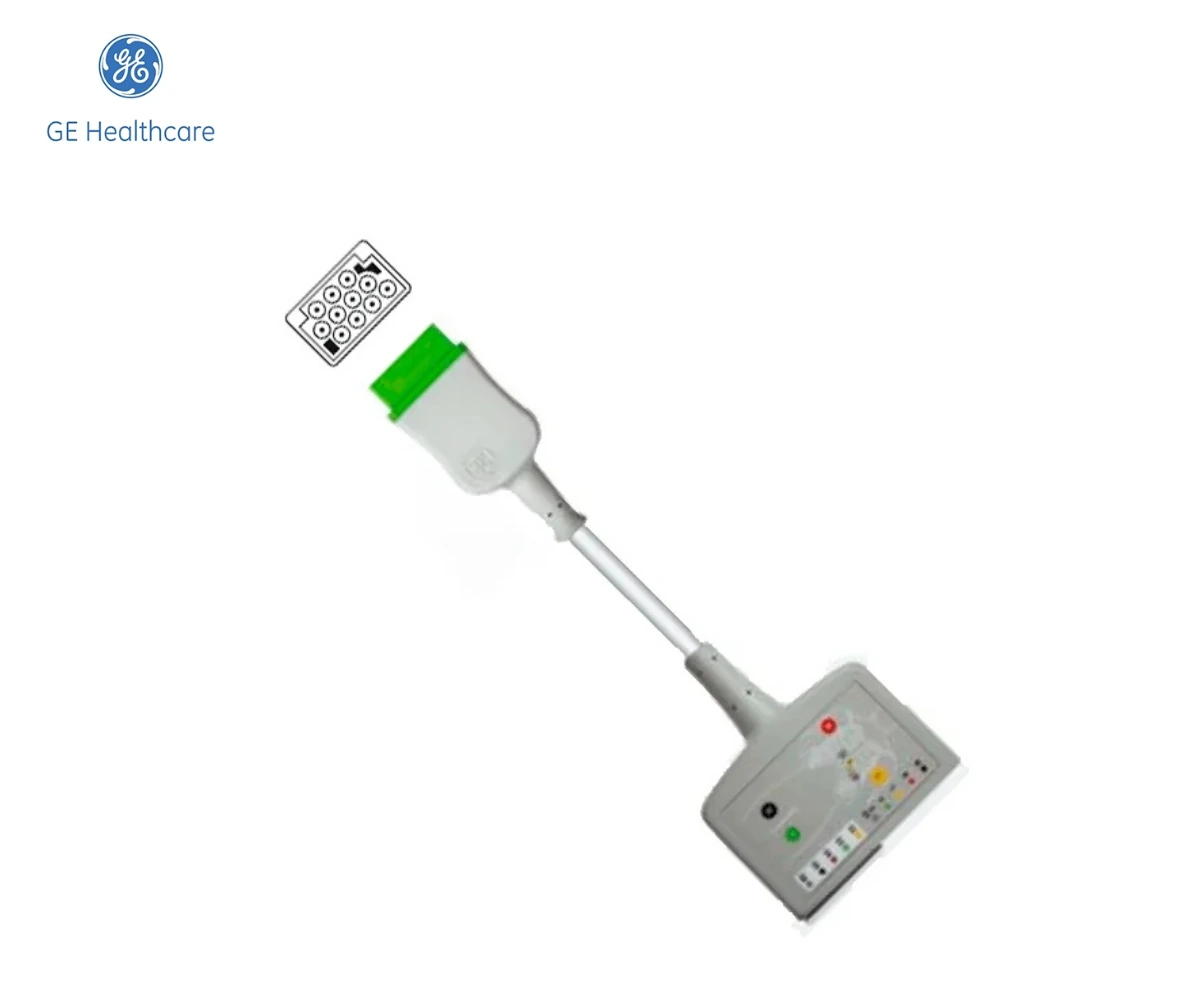

Пациентская колодка Multi-Link организует присоединение соответствующих проводных частей. Иллюстрация показывает её форму и приборный соединитель, но не является масштабным изображением всей кабельной трассы. Выбор между 1,2 и 3,6 м связан с размещением монитора, держателей и кровати. Он не изменяет число поддерживаемых отведений и не добавляет программные возможности анализа.
Раздельная конструкция требует внимательного сопоставления артикулов каждой части. Пятипроводный либо шестипроводный набор может внешне напоминать часть расширенной системы, но его наличие не доказывает завершённую двенадцатиотведённую комплектацию. При заказе полезно перечислить уже имеющиеся компоненты и указать, какую часть требуется дополнить. Это предотвращает ситуацию, когда новая магистраль поставлена, а необходимых ответвлений у рабочего места нет.
Возможности монитора и совместимость
Заводской каталог помещает эти кабели в интерфейсную группу GE для CARESCAPE и других обозначенных систем. При использовании CARESCAPE B450, B650 или B850 необходимо сопоставить PDM либо E-PSM, поддержку требуемого режима и программное исполнение. Общая принадлежность к семейству мониторов не означает одинаковый набор функций во всех моделях. Поддержка регистратора проверяется отдельно от механической совместимости кабеля.
Для IEC-конфигурации пациентские провода должны иметь согласованную систему обозначений. Проверяют буквенные метки, их расположение в колодке и разрешённые принадлежности прибора. Цветовой признак без полного артикула не подходит для определения взаимозаменяемости. Аналогично название «Multi-Link» обозначает семейство и не отменяет различий между магистралями на разные конфигурации мониторинга.
Практические требования к рабочему месту
При прокладке кабеля учитывают доступность пациента, возможность изменения положения кровати и сохранение свободного хода соединителей. Пациентская колодка не должна удерживаться натяжением отдельных проводов. Дополнительные грудные ответвления располагают так, чтобы персонал мог однозначно проследить подключение и проверить каждый контакт. Корректная организация кабелей помогает отделить ошибки подключения от проблем измерительного канала.
В ходе осмотра обращают внимание на оболочку, фиксацию разъёмов и читаемость маркировки. При нестабильной записи проверяют электроды и проводные части, а не считают любую помеху следствием недостатка программной фильтрации. Очистку выполняют по инструкции к принадлежности. Для согласования поставки в ИНФОМЕД укажите 2106308-003 или 2106308-004, модель монитора, измерительный модуль и состав имеющихся проводов; недостающие элементы комплекта подбирают отдельно, без опубликованной фиксированной комплектации для всех систем.
Технические характеристики и комплектация
| Параметр | Значение |
|---|---|
| 2106308-003 | 3,6 м |
| 2106308-004 | 1,2 м |
| Назначение | Интерфейсная магистраль конфигурации 12 отведений |
| Система | IEC |
| Пациентские части | Подбираются по разрешённой конфигурации монитора |
