Трёхпроводные наборы GE с зажимами
GE HealthCare Multi-Link 2106390-003 и 2106390-004 предназначены для трёхпроводного подключения ЭКГ с зажимными окончаниями. Они различаются длиной: 74 см и 130 см соответственно. В заводском каталоге это IEC-наборы с конструкцией Molded на стороне соединительного блока. Изделия относятся к пациентским проводам, а не к магистральному кабелю или накожным электродам.
Такой комплект используется на участке от совместимой магистрали до электродов. Раздельная система позволяет выбирать длину и тип окончаний под конкретное рабочее место. При закупке резервного набора важно указать именно артикул, поскольку общее обозначение «три отведения» встречается у изделий с другими соединениями, иной маркировкой и другой конструкцией. Совпадение количества цветных элементов не устанавливает взаимозаменяемость.
Соединительный блок и маркировка

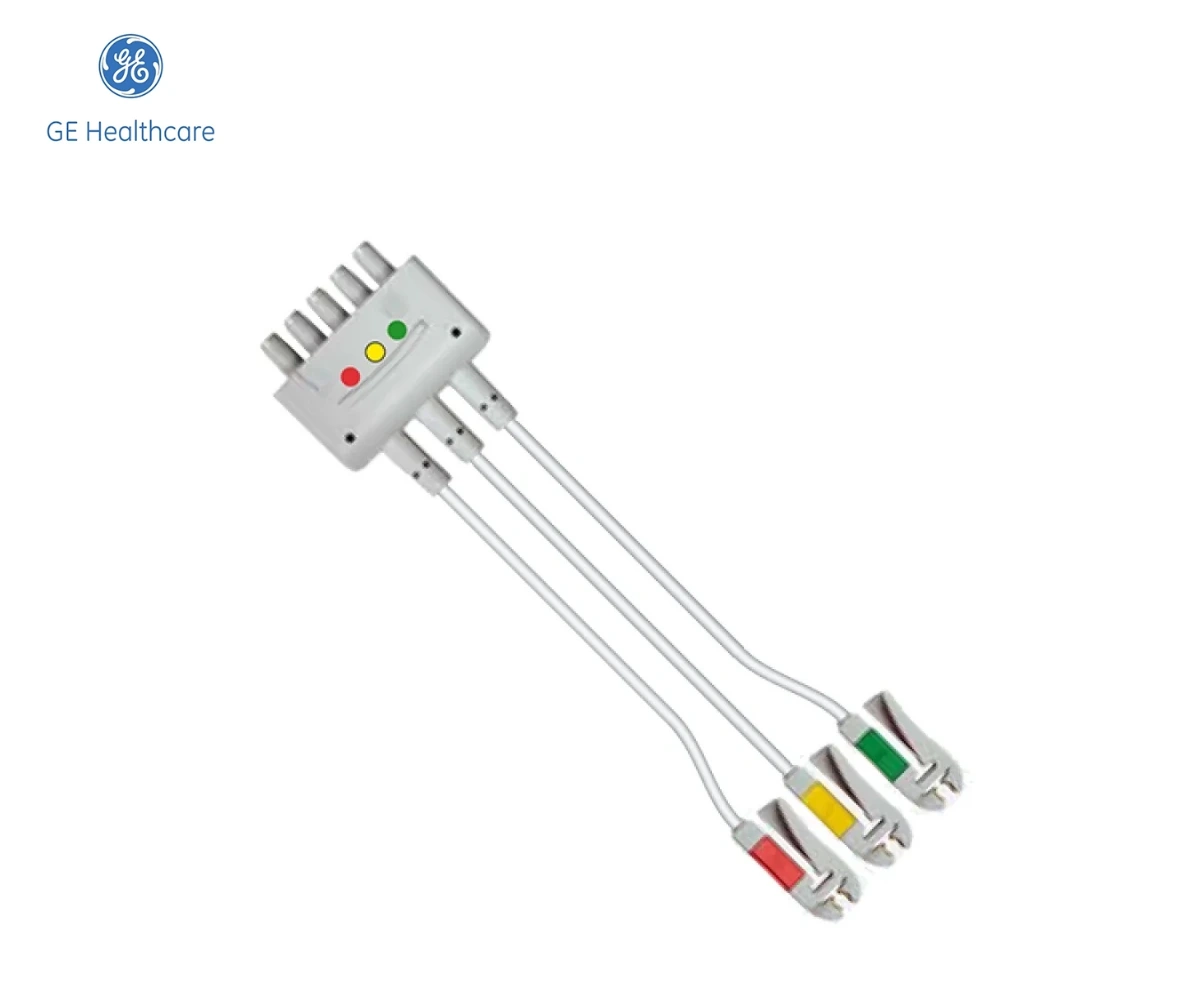

Три ответвления объединены со стороны магистрали, а на пациентских концах располагаются зажимы. Каталожное обозначение Molded описывает конструктивное исполнение контактной части. Его не следует переносить на другие комплекты Multi-Link автоматически: в семействе есть варианты с отдельными контактами и иным числом проводов. На иллюстрации можно оценить форму блока и окончаний, но длина определяется номером изделия.
IEC задаёт систему идентификации пациентских проводов. При замене проверяют буквенные метки совместно с цветами и схемой монитора. Это особенно важно для отделений, где одновременно находятся IEC- и AHA-принадлежности. Зажимное окончание должно соответствовать применяемому электроду; возможность механически захватить посторонний контакт не подтверждает пригодности такого соединения к медицинскому мониторингу.
Работа в составе Multi-Link
В качестве соответствующей магистральной группы используются Multi-Link 3/5, включая 2106305-003 и 2106305-004, а для предусмотренных условий электрохирургии — отдельный вариант с ESU-фильтром 2106310-002. Конкретное сочетание проверяют с разрешёнными принадлежностями монитора и измерительного модуля. Набор пациентских проводов не определяет самостоятельно свойства приборной стороны магистрали.
Число проводов характеризует электродное подключение. Перечень доступных кривых, расчёт частоты сердечных сокращений и алгоритмы анализа задаются монитором. Поэтому замену набора на более длинный не рассматривают как расширение возможностей регистрации. Для полноценного технического задания отдельно фиксируют нужную конфигурацию подключения и функции самой измерительной системы.
Размещение и обслуживание
Вариант 74 см подходит только при достаточной свободе прокладки от колодки до электродов. При выборе 130 см учитывают необходимость закрепить свободные участки, чтобы они не мешали перемещению пациента и работе персонала. Нельзя использовать электродные зажимы для удержания веса длинной магистрали. Нагрузка на контакт с кожей способна вызывать артефакты даже при полностью исправном наборе.
Осмотр включает оболочку, выходы проводов из блока и состояние зажимов. Подвижный или загрязнённый контакт проверяют до попыток изменить фильтрацию сигнала. Допустимые способы очистки определяются инструкцией GE, а не сходством материала с другой принадлежностью. В ИНФОМЕД комплект подбирают по артикулу 2106390-003 или 2106390-004, установленной магистрали и модели оборудования. При необходимости вместе с проводами согласуют соответствующие накожные электроды и резервный набор для рабочего места.
Технические характеристики и комплектация
| Параметр | Значение |
|---|---|
| 2106390-003 | 74 см |
| 2106390-004 | 130 см |
| Конструкция | Molded; 3 зажима; IEC |
