Магистраль ЭКГ для электрохирургического рабочего места

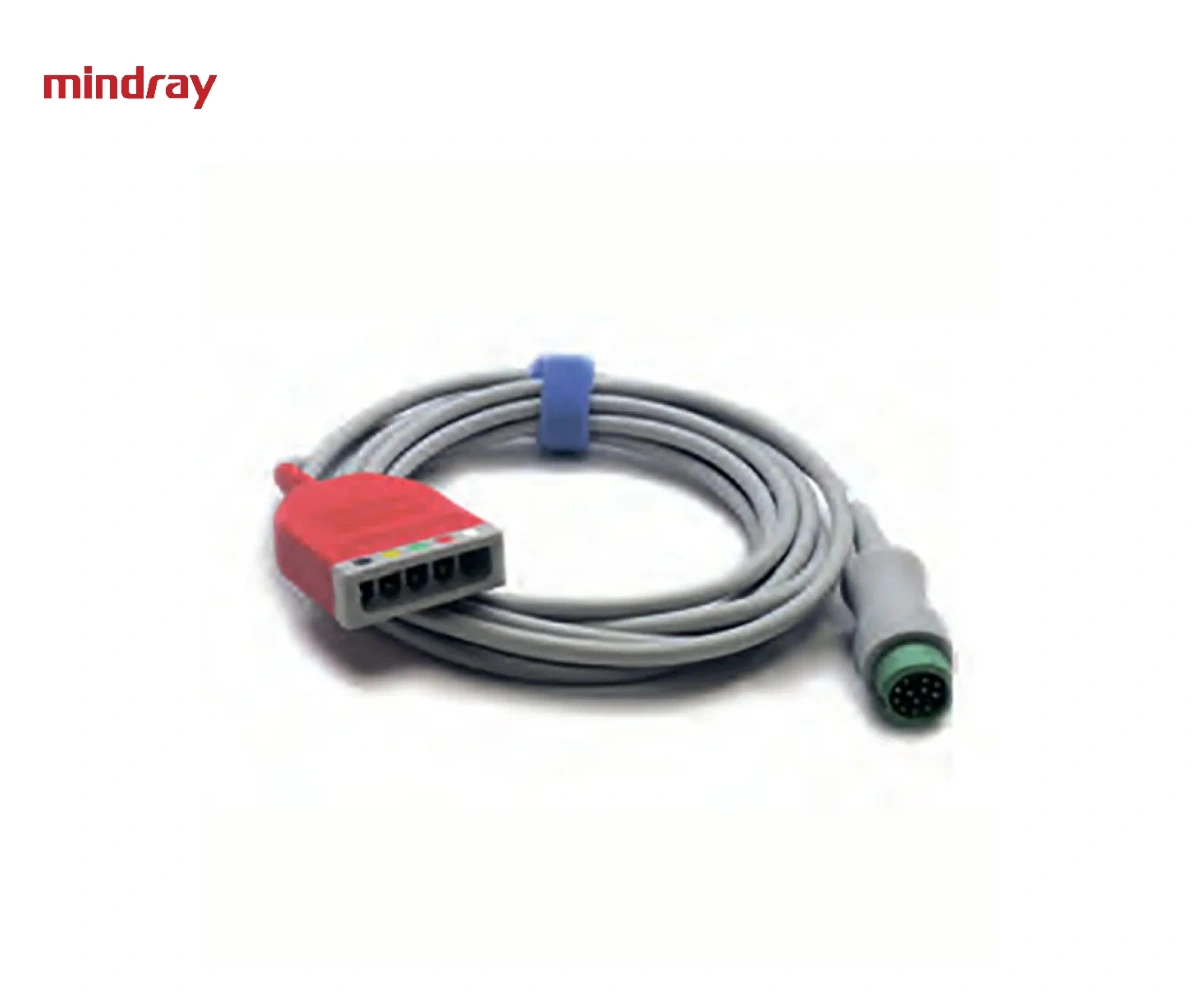

Mindray EV6211, каталожный номер 0010-30-42723, — магистральный кабель ЭКГ с исполнением ESU-Proof для взрослого и педиатрического мониторинга. Он соединяет прибор с отдельным трёхпроводным либо пятипроводным набором отведений. Его отличительная характеристика связана с применением рядом с электрохирургическим оборудованием. При подборе операционной комплектации необходимо рассматривать всю цепь регистрации: монитор, магистраль, пациентские провода и электроды, а не только внешний вид приборного штекера.

Конструкция EV6211

Длина магистрали составляет 3 м, приборный разъём имеет 12 контактов. На стороне пациента предусмотрена колодка для сменного набора проводов. Раздельная конструкция упрощает комплектование рабочего места и позволяет заменить соответствующий участок при его повреждении. В поставке одной магистрали не следует подразумевать наличие накожных электродов: их форма, материал основы и условия применения выбираются как отдельные параметры.

Маркировка 3/5 описывает используемую проводную конфигурацию, тогда как доступные кривые и функции анализа зависят от монитора. EV6211 не является самостоятельным измерительным модулем и не добавляет программные алгоритмы распознавания аритмий. Аналогично 12-контактное соединение не следует путать с записью ЭКГ в двенадцати стандартных диагностических отведениях. Для закупочной документации эти признаки необходимо указывать раздельно.

ESU-Proof и организация кабельной трассы

Исполнение ESU-Proof отличает EV6211 от обычной магистрали EV6201. Оно предусмотрено производителем для условий воздействия электрохирургических помех. Однако наличие специального кабеля не гарантирует полного отсутствия артефактов во время работы коагулятора. На форму сигнала влияют контакт электродов с кожей, состояние соединений, положение проводов и настройки фильтров измерительной системы. Поэтому качество регистрации оценивают после сборки всей конфигурации.

При организации операционного места учитывают проход кабеля от монитора до пациента и расположение других электрических линий. Разъёмы не должны испытывать постоянное механическое усилие, а свободный участок — мешать перемещению оборудования. Устранение артефакта не должно сводиться к произвольному усилению программной фильтрации: изменение полосы способно повлиять на вид морфологических элементов ЭКГ. Назначение фильтра и соответствие кабельной системы проверяют вместе с руководством монитора.

Подтверждённые соединения и выбор комплектации

EV6211 включён в каталог принадлежностей для BeneVision, BeneView, iPM, iMEC, uMEC и BeneHeart. Перечень семейств служит отправной точкой проверки, но не отменяет сверку конкретного входа прибора. Для пятипроводной IEC-конфигурации заводская таблица подтверждает, среди прочего, наборы 0010-30-42728 и 0010-30-42730. Отличия длины ответвлений необходимо сопоставлять с планировкой операционного стола и размещением монитора.

Магистраль обозначена AHA/IEC; конкретная система цветовой и буквенной маркировки определяется выбранными проводами. При замене важно сохранить согласованность маркировки с принятым в отделении комплектом. Совпадающая форма зажимов не доказывает, что два набора имеют одинаковую схему подключения или относятся к одному исполнению.

Обслуживание и заказ

При осмотре EV6211 проверяют оболочку, соединительные корпуса и разгрузку натяжения. Трещины, нестабильное удержание колодки и прерывистый контакт требуют разбирательства до дальнейшего применения. Способ очистки и допустимые средства определяются инструкцией, а не общей устойчивостью кабеля к внешним воздействиям. В ИНФОМЕД можно согласовать магистраль EV6211 с нужным набором проводов: для этого сообщите точную модель монитора, артикул установленной принадлежности и требуемую конфигурацию электродного подключения.

Технические характеристики и комплектация

Параметры конкретного исполнения
ПараметрЗначение
ИзделиеEV6211, 0010-30-42723
НазначениеМагистраль, отдельный набор проводов подбирается дополнительно
Проводная конфигурация3/5
Группа пациентовВзрослые и дети
Длина3 м
Приборный разъём12 Pin
Маркировка магистралиAHA/IEC
ИсполнениеESU-Proof
Единица заказа1 кабель
