Динамический фантом KKPH-48 воспроизводит движения сердца и лёгочных структур для обучения и исследований в компьютерной томографии. Антропоморфная грудная клетка помогает изучать влияние дыхательного и сердечного движения на получаемое изображение.
Назначение и возможности
Лёгочный узел и диафрагма движутся независимо. Для узла предусмотрены линейное перемещение и вращение; модель сердца воспроизводит систолическую и диастолическую фазы. В коронарных сосудах представлены стенозы.
Настройки выполняются с планшетного компьютера. Фантом используется в задачах КТ органов дыхания, маркировки опухолей при лучевой терапии и ЭКГ-синхронизированной КТ сердца. Оборудование ЭКГ в поставку не включено.
При планировании эксперимента важно разделять воспроизводимые механические движения и клиническую интерпретацию: фантом создаёт заданные условия исследования, но не является действующей физиологической системой.
Характеристики
| Параметр | Описание |
|---|---|
| Артикул | KKPH-48.41327-000 |
| Размерное исполнение | Торс взрослого мужчины в натуральную величину |
| Частота сердечных сокращений | 30–120 в минуту |
| Частота дыхания | 6–24 в минуту |
| Линейное движение узла | 8–64 мм |
| Поворот узла | 50–70° |
| Фракция выброса | Настройки 30–60% с шагом 5% |
Комплектация

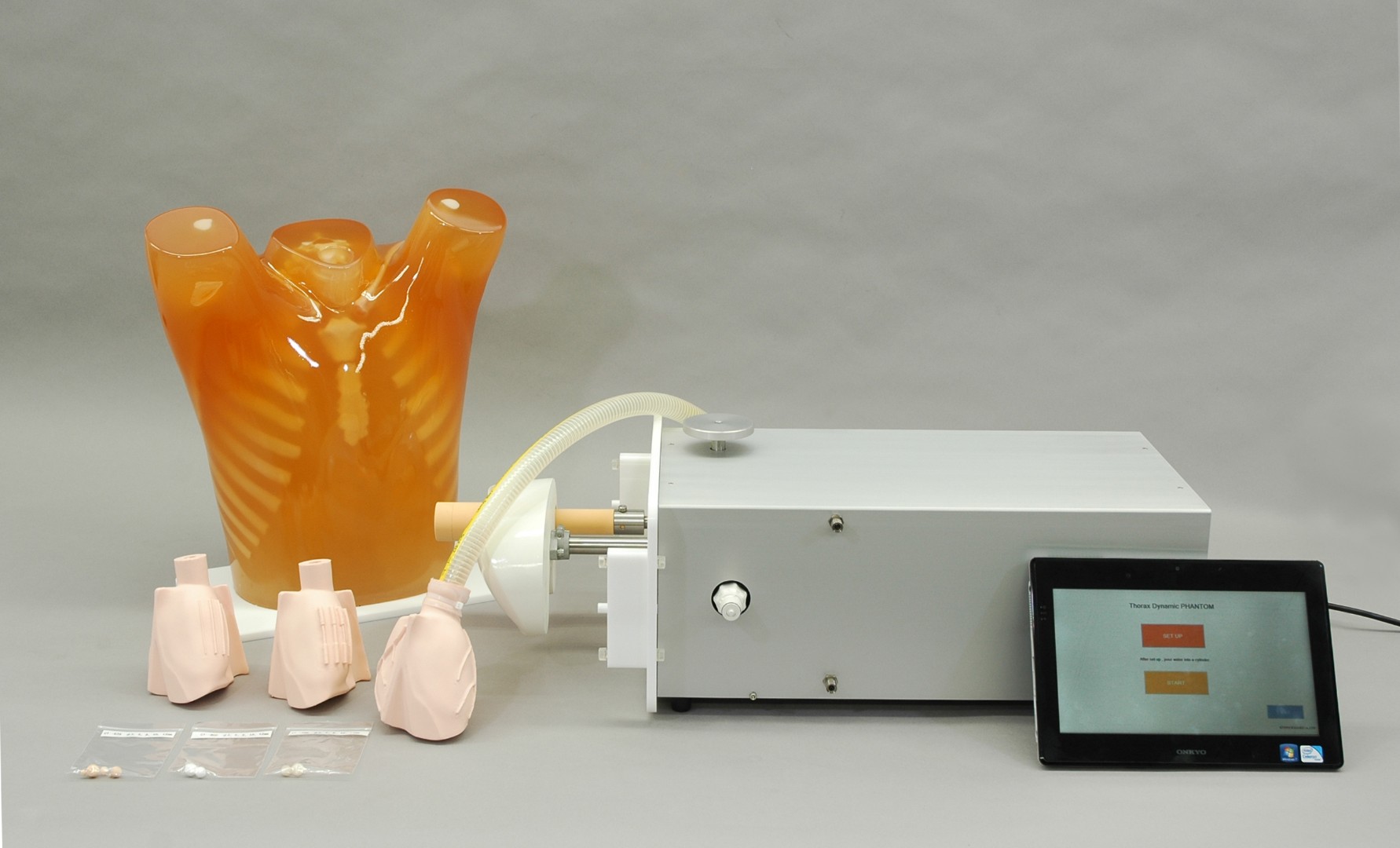

Фантом грудной клетки, устройство вращения узлов, блок диафрагмы, набор из трёх моделей сердца, модели опухолей и планшет.
Подбор и организация обучения
Согласуйте методику исследования, требуемые параметры движения и подключение ЭКГ-синхронизации. При сравнении конфигураций отдельно проверяйте состав узлов и моделей сердца.
Подбор комплектации
Обратитесь в ИНФОМЕД для согласования учебных задач, исполнения и состава поставки. Связаться со специалистом.
