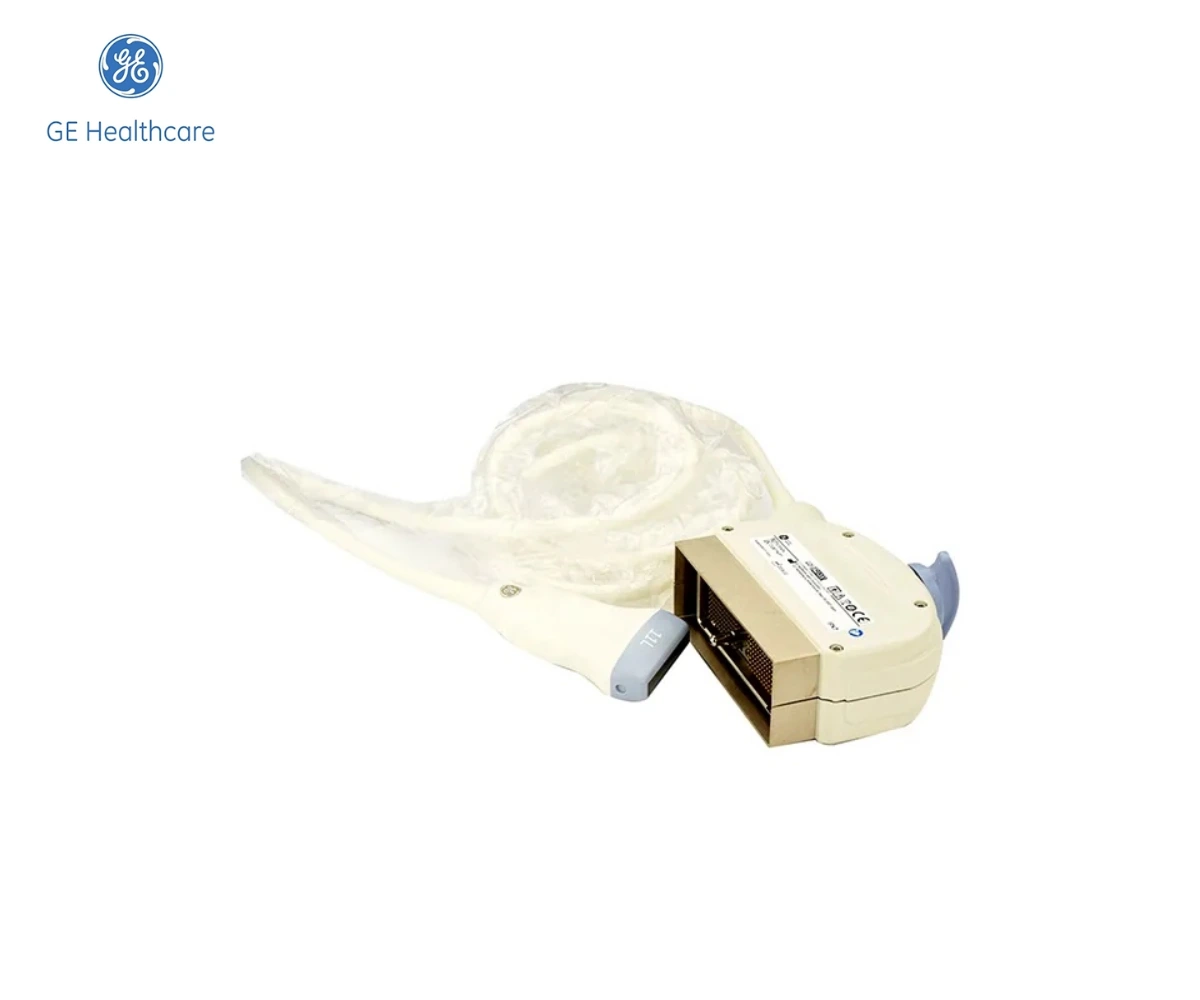

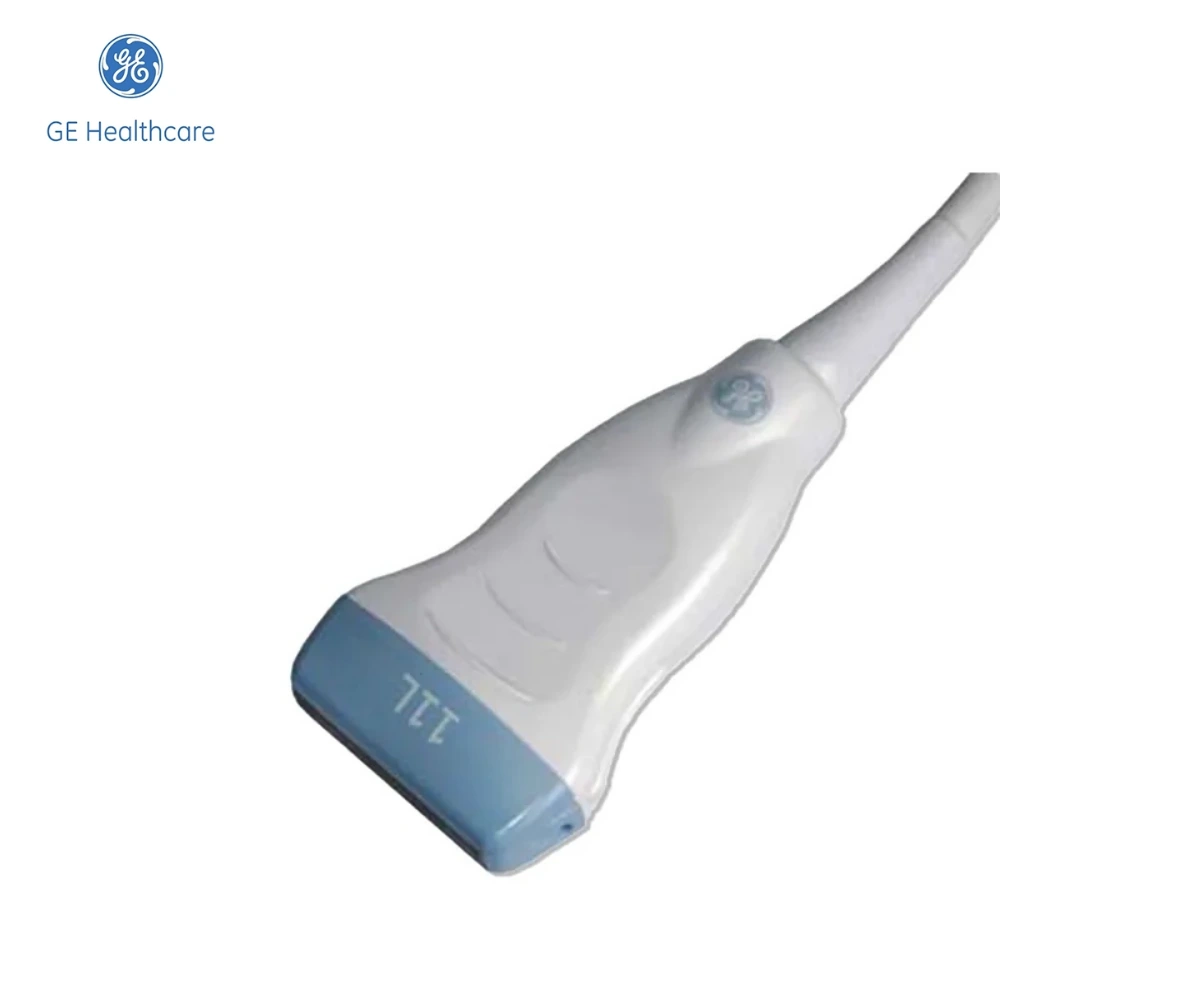

Линейный датчик GE 11L-D для сосудов и поверхностных органов
GE 11L-D — широкополосный линейный ультразвуковой датчик для исследования сосудов, небольших органов и поверхностно расположенных анатомических структур на совместимой системе GE. Линейная форма акустической апертуры позволяет получать срез с протяжённой ближней зоной, что удобно при продольном наблюдении сосуда и сопоставлении прилежащих тканей. В линейке диагностических принадлежностей это именно визуализирующий преобразователь: он передаёт и принимает ультразвуковые сигналы, а формирование изображения, измерения и документирование выполняет УЗИ-аппарат. Поэтому возможности 11L-D рассматривают вместе с установленной платформой, программной версией и доступными режимами.
Датчик подходит для комплектации кабинета ультразвуковой диагностики, где требуется отдельный инструмент для сосудистого и поверхностного исследования. Для LOGIQ S7 производитель указывает небольшие органы и сосуды; в руководстве LOGIQ E9 также перечислены педиатрическое и абдоминальное применения. Наличие абдоминального применения не превращает линейный преобразователь в замену конвексного для всех пациентов. Выбор определяется глубиной объекта, необходимой шириной среза и доступным акустическим окном. Именно сочетание этих условий помогает понять роль 11L-D в комплекте, а не только сопоставить верхнюю границу частот у нескольких моделей.
Геометрия линейного сканирования
Для GE 11L-D в справочниках LOGIQ S7 и LOGIQ E9 указана ширина поля обзора 38 мм. В каталоге кардиологических датчиков GE приведены рабочая поверхность 13 × 47 мм и поле обзора 39 мм. Размер поверхности корпуса и ширина визуализируемого поля — разные параметры: первое значение характеризует контактную область, второе относится к формированию изображения. Поэтому в техническом задании их следует записывать раздельно. Ширина корпуса не должна автоматически использоваться как размер доступного измерительного поля на экране.
Линейный формат особенно полезен, когда необходимо оценивать расположение поверхностных структур относительно кожи и соседних тканей. При продольном срезе виден протяжённый участок исследуемого объекта; при поперечном — его взаимное положение с окружающими структурами. Получение воспроизводимой проекции зависит от положения рабочей поверхности и акустического контакта. Изменение наклона может менять видимость границ и направленно отражающих структур, поэтому качество картинки нельзя оценивать исключительно по яркости. Для оснащения кабинета важны и акустические возможности, и удобство удержания датчика при длительном исследовании.
Частотные диапазоны на разных платформах
Для 11L-D нельзя корректно указать одну универсальную частоту, выведенную из обозначения модели. В руководстве LOGIQ S7 приведён диапазон 4,2–12 МГц, для LOGIQ E9 — 3–11 МГц, а в каталоге Vivid указан диапазон 2–10 МГц. Эти записи относятся к различным системным конфигурациям. При подборе датчика к существующему аппарату ориентируются на сочетание модели преобразователя и конкретной платформы, а не объединяют опубликованные границы в искусственный диапазон «2–12 МГц» для любого сканера.
Широкополосная конструкция позволяет системе использовать разные акустические настройки в пределах поддерживаемой конфигурации. Более высокая рабочая частота обычно востребована при детализации неглубоких объектов, тогда как для более глубокого расположения важен баланс между разрешением и затуханием сигнала. Это физический принцип выбора настройки, а не обещание одинаковой глубины у всех пациентов. Врач оценивает достаточность визуализации для конкретной задачи, а при комплектации заранее проверяют, какие режимы и частотные варианты доступны на нужной версии УЗИ-системы.
| Параметр | Подтверждённое значение | Контекст |
|---|---|---|
| Тип | Широкополосный линейный | Все рассмотренные исполнения |
| Частотный диапазон | 4,2–12 МГц | LOGIQ S7, DOC1226691 |
| Частотный диапазон | 3–11 МГц | LOGIQ E9, ULT-0492 |
| Частотный диапазон | 2–10 МГц | Каталог Vivid Probe Picker |
| Поле обзора | 38 мм | LOGIQ S7 / LOGIQ E9 |
| Поле обзора / рабочая поверхность | 39 мм / 13 × 47 мм | Каталог Vivid |
| Биопсийное оснащение | Многоугловой направитель; многоразовый держатель, одноразовые компоненты | Дополнительный комплект LOGIQ |
Сосудистые и поверхностные исследования
В сосудистом исследовании назначение линейного 11L-D связано с получением анатомической информации о сосуде и окружающих тканях. При наличии соответствующего программного режима система может дополнять серошкальное изображение информацией о кровотоке. При этом датчик не является самостоятельным допплерографом: возможность конкретного цветового, энергетического или спектрального представления определяет аппарат. Для кабинета с несколькими задачами полезно заранее составить перечень обследований и проверить их поддержку на рабочем месте с выбранным преобразователем.
При исследовании поверхностных органов существенны видимость ближней зоны, соответствие глубины расположения объекта диапазону настройки и достаточная ширина изображения. Если анатомическая структура выходит за пределы одного среза, это не означает неисправность датчика: задача может требовать последовательного осмотра или дополнительного режима платформы. Панорамное отображение, автоматические измерения и специализированные расчётные пакеты не следует считать встроенными функциями 11L-D. Они согласуются отдельно как возможности сканера, а датчик обеспечивает необходимый акустический вход для соответствующего исследования.
Биопсийное оснащение
Для 11L-D в справочниках LOGIQ предусмотрен многоугловой направитель с многоразовым держателем и одноразовыми компонентами. Возможность установки такого комплекта означает наличие соответствующего варианта инструментального оснащения, но не включение направителя в стандартную поставку самого датчика. В предложении необходимо раздельно указывать преобразователь, держатель, направляющие элементы и расходные принадлежности. Такой перечень позволяет сопоставлять комплектации без ошибочного предположения, что одинаковое название датчика подразумевает одинаковое количество инструментальных деталей.
Для направителя важны точная совместимость с корпусом 11L-D и соответствие его конфигурации установленной программной разметке. Положение направляющей задаёт геометрическую траекторию инструмента относительно плоскости сканирования; оно не обеспечивает автоматического распознавания всех анатомических структур. Проверка соответствия выполняется предусмотренным изготовителем способом. Нельзя заменять держатель деталью от внешне похожего линейного датчика только потому, что её удаётся закрепить на корпусе. Конкретный артикул комплекта и допустимые расходные компоненты согласуют перед заказом.
Совместимость и идентификация исполнения
Документированными примерами применения 11L-D являются системы LOGIQ S7 и LOGIQ E9. В каталоге GE Vivid преобразователь также включён в семейства E и S, однако принадлежность к семейству не является достаточным основанием для заказа к любой его модели. Для конкретного аппарата необходимо проверить версию оборудования и программного обеспечения, поддерживаемое исполнение разъёма и перечень разрешённых преобразователей. Название бренда GE само по себе не означает, что один датчик можно переносить между всеми системами LOGIQ, Vivid и Voluson.
В запросе следует сохранять полное обозначение 11L-D, включая суффикс. Он является частью идентификации модели. Сокращение до «11L» или описание «линейный датчик 12 МГц» не позволяет однозначно согласовать поставку. Если требуется замена установленного экземпляра, полезны фотография маркировки, модель сканера и сведения о его программной версии. Для комплектования нового кабинета сначала определяют систему и перечень исследований, затем подтверждают датчик и необходимые принадлежности в единой спецификации.
| Элемент | Что подтверждено | Что фиксируют в заказе |
|---|---|---|
| LOGIQ S7 | 11L-D включён в заводской справочник | Версия системы и исполнение датчика |
| LOGIQ E9 | 11L-D включён в заводской справочник | Точная конфигурация аппарата |
| Vivid | 11L-D указан в семействах E и S | Модель и версия внутри семейства |
| Направитель | Предусмотрен в каталоге LOGIQ | Точный комплект и расходные компоненты |
| Режимы и измерения | Зависят от платформы | Нужные клинические пакеты и лицензии |
Уход и оценка технического состояния
Акустическая поверхность, корпус, кабель и разъём выполняют разные функции и требуют обращения по инструкции конкретного изделия. Перед эксплуатацией оценивают целостность доступных поверхностей и отсутствие повреждений, которые могут повлиять на контакт или передачу сигнала. Нарушение оболочки кабеля и дефект рабочей поверхности нельзя считать только косметическим недостатком. При подозрении на неисправность датчик направляют на техническую оценку по установленному порядку, а не пытаются компенсировать проблему усилением изображения на аппарате.
Подбор очищающего и дезинфицирующего средства выполняют по совместимости с точной моделью и применяемым процессом обработки. Нельзя переносить на 11L-D режимы автоклавирования или погружения, назначенные другому инструменту. При работе с инвазивной принадлежностью отдельно учитывают требования к держателю, одноразовым компонентам и защитному покрытию. Для повседневного хранения необходимо обеспечить защищённое положение акустической поверхности и исключить натяжение кабеля. Эти условия важны для сохранения работоспособности независимо от того, используется датчик в стационарном кабинете или перемещается вместе со сканером.
Подбор GE 11L-D в ИНФОМЕД
Для подготовки предложения сообщите модель УЗИ-системы, её конфигурацию, основные направления исследований и необходимость биопсийного оснащения. Если аппарат уже используется, добавьте полное обозначение установленного датчика и маркировку принадлежностей. ИНФОМЕД поможет согласовать именно 11L-D, проверить состав комплекта и подготовить индивидуальное предложение без подмены совместимости общим названием производителя. Все дополнительные элементы фиксируются отдельно, чтобы врач, инженер и специалист по закупкам одинаково понимали состав рабочего места.
