GE 5S — секторный фазированный ультразвуковой датчик для эхокардиографии на совместимых диагностических системах GE. Модель формирует секторное изображение через сравнительно компактную контактную поверхность и используется в составе конкретной программно-аппаратной конфигурации. Для LOGIQ P5 Premium производитель приводит 96 элементов, поле обзора 90° и основной диапазон 2–5 МГц. Эти параметры характеризуют именно 5S и не должны заменяться сведениями о 5SP или другом датчике с похожим индексом.

При выборе GE 5S оценивают задачи кардиологического рабочего места, поддерживаемую систему, доступные допплеровские режимы и состояние поставляемого изделия. Датчик не является самостоятельным диагностическим аппаратом: формирование изображения, измерения и сохранение результатов обеспечивает сканер. Поэтому в запросе важно указывать полное название системы и программную версию. Такой подход позволяет согласовать технически подходящий комплект, а не ограничиться совпадением краткого обозначения на корпусе.

Секторная геометрия в эхокардиографии

Фазированная решётка управляет направлением ультразвукового луча электронно. Получаемое изображение раскрывается сектором, что удобно при исследовании сердца через ограниченные межрёберные окна. Возможность расположить компактную рабочую поверхность в доступном промежутке является конструктивным преимуществом такого типа датчика. Однако итоговое качество зависит от анатомических условий, акустического контакта и настройки сканера. Нельзя обещать одинаковую визуализацию у всех пациентов только по типу преобразователя.

В паспорте LOGIQ P5 Premium для 5S указана контактная поверхность 19 × 11 мм и 96 элементов. Эти значения относятся к данной системной документации и помогают отличить модель от соседних преобразователей. Например, 5SP имеет другую геометрию и иной набор частотных характеристик. Близкое название не делает их взаимозаменяемыми. При замене датчика нужно сверять полное обозначение и поддерживаемую конфигурацию, а не выбирать изделие только по первой цифре.

Поле 90° описывает раскрытие секторного изображения. Оно не является шириной корпуса и не определяет одинаковую ширину области исследования на любой глубине. Врач регулирует параметры изображения в зависимости от выбранной структуры. Для инженера и закупщика полезно разделять геометрию рабочей поверхности, угол сектора и режимные настройки: это разные строки технического задания, каждая из которых помогает оценить пригодность модели для конкретного рабочего места.

Частоты и режимы на LOGIQ P5 Premium

Основной диапазон GE 5S на LOGIQ P5 Premium составляет 2–5 МГц. Производитель отдельно перечисляет частоты по режимам: в двухмерном изображении доступны 3; 4; 5 МГц, для гармонического изображения приведены 4 и 5 МГц. Допплеровские настройки включают 2,5 и 3,3 МГц, а для непрерывноволнового допплера указано 2,5 МГц. Такой раздельный перечень точнее общего выражения «мультичастотный датчик», поскольку показывает конкретную системную реализацию.

Наличие нескольких частот помогает соотносить детализацию и проникновение ультразвука. Более высокая частота может быть полезна для близко расположенных структур при достаточном сигнале, более низкая — для большей глубины. Это не правило выбора одной настройки на всё исследование. Параметры оценивают совместно с глубиной, размером сектора и временным разрешением. Важен ответ на диагностический вопрос, а не постоянное использование максимальной частоты или максимально широкого изображения.

Гармоническая визуализация и допплеровский анализ являются различными способами обработки сигнала. Их частотные значения не следует складывать в искусственно расширенный диапазон датчика. Также нельзя объявлять режимные настройки LOGIQ P5 универсальными для любого аппарата GE. Если 5S рассматривается для другой поддерживаемой системы, её параметры проверяют отдельно. Это особенно важно при обновлении оборудования, когда прежний датчик планируют использовать на новом рабочем месте.

GE 5S на LOGIQ P5 Premium
ПараметрПодтверждённые данные
Тип /элементыФазированный секторный /96
Контактная поверхность /поле19×11 мм /90°
Основной диапазон2–5 МГц
B-режим3;4;5 МГц
Гармоническое изображение4;5 МГц
Допплеровские настройки2,5;3,3 МГц
CW2,5 МГц
НаправительМногоугловой, многоразовый

Оценка движения и кровотока

Кардиологическое исследование требует сочетания структурной информации и оценки динамики. Секторное изображение помогает получать необходимые проекции, а допплеровские функции системы дополняют их данными о движении и кровотоке. Для 5S в паспорте P5 Premium подтверждена настройка непрерывноволнового допплера. Однако сама строка CW не описывает весь клинический протокол и не заменяет проверку измерительных инструментов, которые доступны на конкретном сканере.

При работе с импульсным и непрерывноволновым допплером специалист учитывает различия этих методов. Импульсный режим позволяет выбирать область анализа, тогда как непрерывноволновой имеет другой принцип получения сигнала. Практическое использование определяется клинической задачей и возможностями системы. Для закупки полезно заранее перечислить нужные виды исследований и измерений. Тогда поставка оценивается по ожидаемому рабочему результату, а не по максимально длинному списку сокращений в описании.

Если кабинет ведёт динамическое наблюдение, имеет значение воспроизводимость сохранённых проекций и доступность архива. Эти вопросы относятся к организации работы со сканером, но должны учитываться при выборе датчика. Новый преобразователь не решает автоматически проблему отсутствующего кардиологического пакета или неудобной передачи данных. Поэтому комплектацию GE 5S целесообразно обсуждать вместе с врачом и инженером, которые понимают реальные задачи и ограничения действующей системы.

Совместимые системы и направитель

Для 5S имеется точная техническая запись в паспорте LOGIQ P5 Premium. В заводском справочнике LOGIQ также перечислены P5, P6 и P6 Pro для модели с кодом H40422LA. Это позволяет обсуждать соответствующие конфигурации, но требует проверки программной версии и исполнения аппарата. Полный перечень совместимости не следует расширять по внешнему сходству разъёма. Если существующее изделие имеет другое обозначение, его нужно отдельно идентифицировать до согласования замены.

Для 5S в паспорте P5 указан многоугловой многоразовый направитель. Он рассматривается как принадлежность к согласованному комплекту, а не как неотъемлемая часть любой поставки датчика. При необходимости направителя уточняют держатель, совместимые компоненты и отображение соответствующей линии на сканере. Если применение наведения не входит в задачи подразделения, эта позиция может не требоваться. Состав поставки должен отвечать реальной работе, а не повторять все возможные опции.

Перед приобретением для действующего аппарата полезно подготовить фотографию его маркировки, сведения о версии программного обеспечения и точное название заменяемого датчика. Это помогает отличить ограничение системы от проблемы конкретного преобразователя. При наличии нескольких рабочих мест проверку выполняют для каждого. Возможность механически подключить разъём не считается достаточным подтверждением: аппарат должен корректно распознавать модель и предоставлять необходимые режимы исследования.

Конфигурация и отличия GE 5S
ПараметрПодтверждённые данные
LOGIQ P5 PremiumТочные режимные данные в техническом паспорте
LOGIQ P5/P6/P6 Pro5S H40422LA в справочнике производителя
5SPДругая модель;64 элемента и 10×10 мм на P5
Суффикс RSНе добавляется к идентифицированному 5S
Измерительные пакетыПроверяются по конкретной системе
Состав поставкиДатчик, документация и согласованные принадлежности

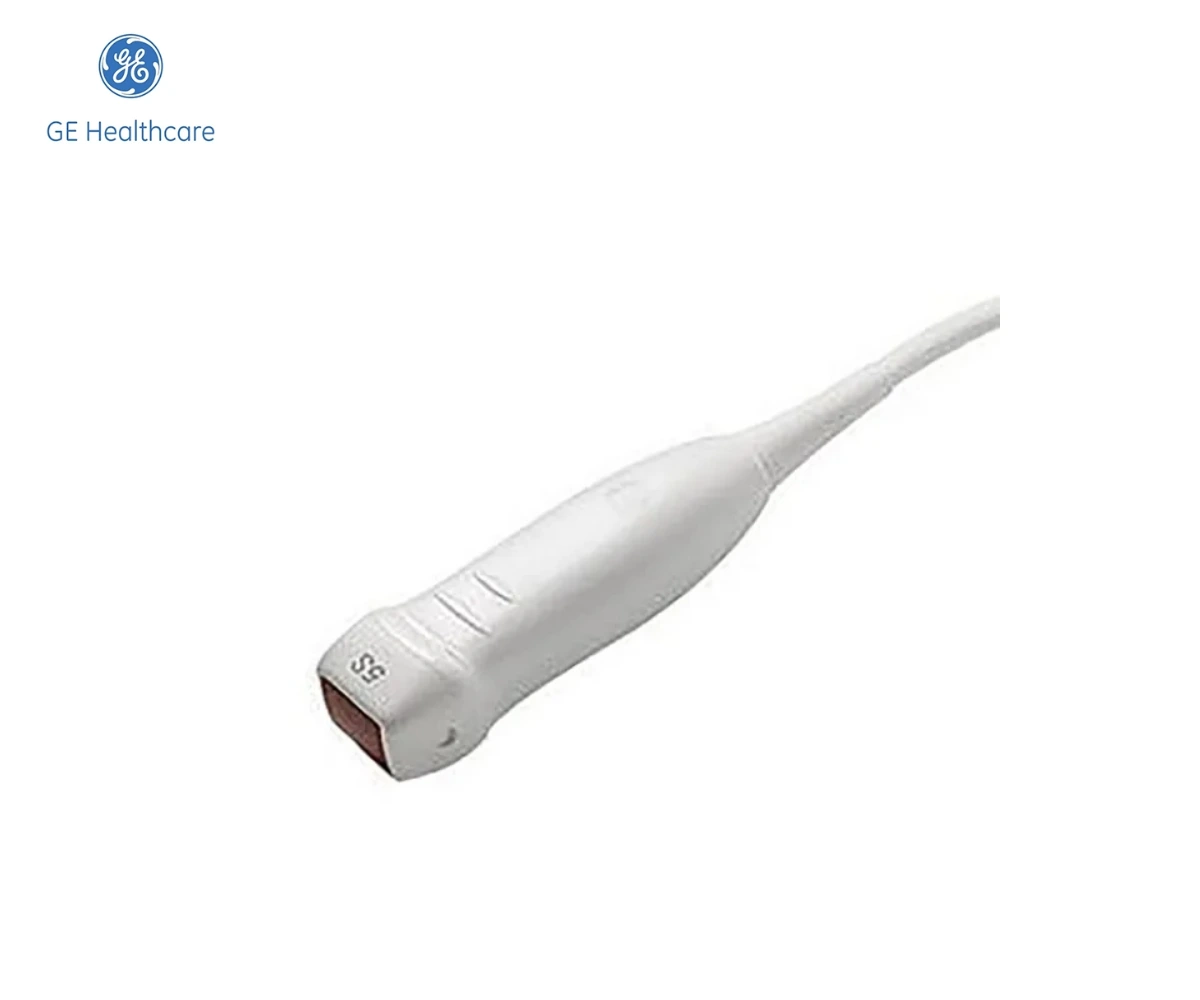

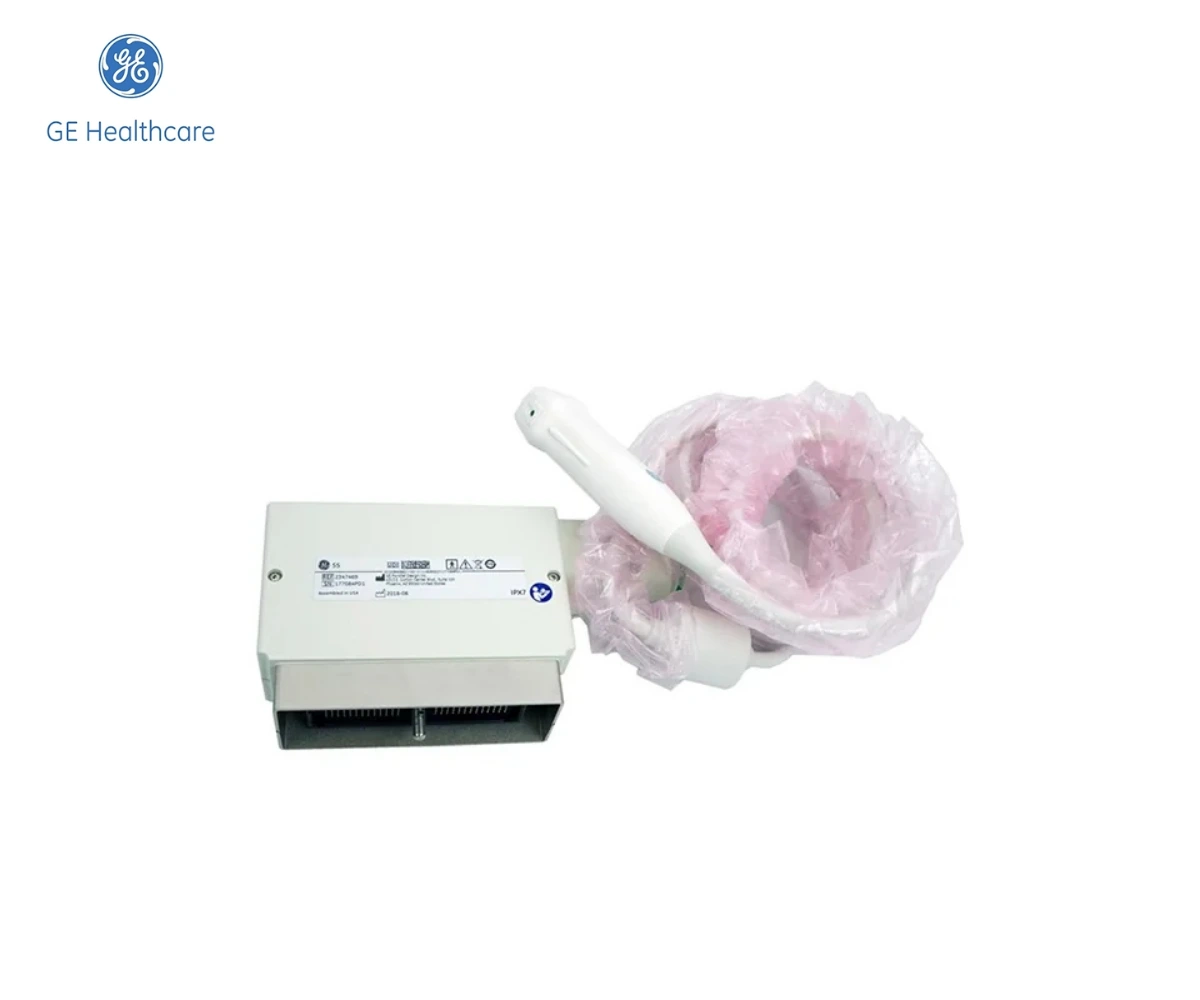

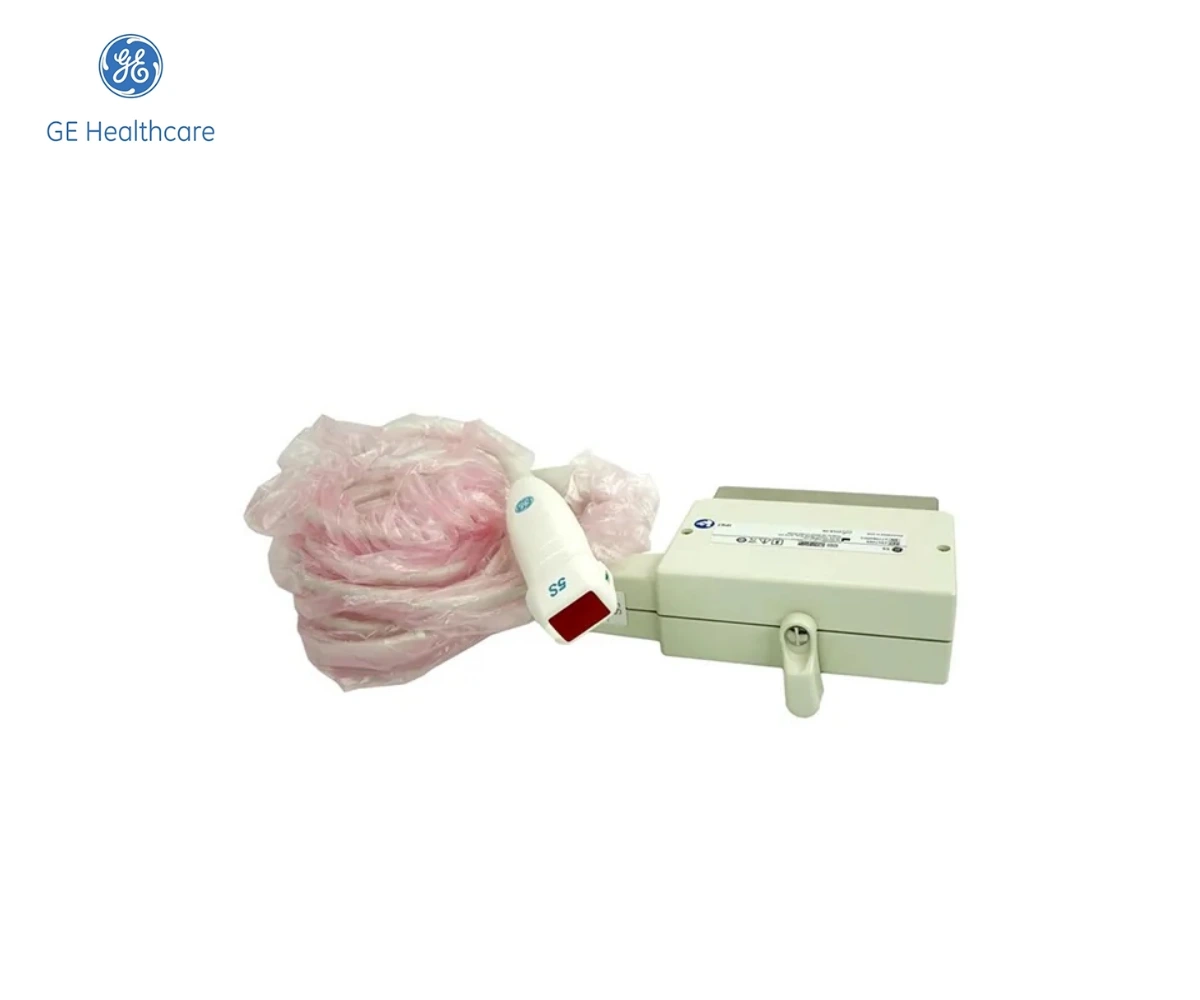

GE 5S: рабочая поверхность и корпус ультразвукового датчика

Проверка состояния и эксплуатация

Визуальный осмотр включает акустическую поверхность, корпус, кабель и его соединения. Повреждение поверхности может влиять на качество изображения, а износ кабеля — проявляться непостоянно при изменении положения. Поэтому при технической проверке оценивают не только внешний вид, но и работу на согласованной системе. Повторяющийся артефакт не следует автоматически объяснять неправильной настройкой. При подозрении на неисправность датчик проходит установленную процедуру диагностики.

Очистку и дезинфекцию выполняют средствами и способами, разрешёнными для конкретного исполнения GE 5S. Общая принадлежность к ультразвуковым датчикам не означает одинаковую устойчивость к любым химическим составам. Отдельно учитывают ограничения для головки, кабеля и разъёма. При хранении исключают падение, нагрузку на кабельные вводы и контакт рабочей поверхности с жёсткими предметами. Эти простые организационные условия помогают сохранять готовность преобразователя при регулярной эксплуатации.

Подбор GE 5S в ИНФОМЕД

Укажите, для какой системы нужен датчик, какие кардиологические исследования планируются и требуется ли направитель. Если задача связана с заменой, приложите сведения с маркировки существующего изделия. ИНФОМЕД проверит точную модель, согласует комплектацию и подготовит индивидуальное предложение. Цены не публикуются: условия определяются исполнением, состоянием изделия и составом поставки. Сохранение точной идентификации 5S позволяет избежать подмены другой секторной моделью с близким названием.
