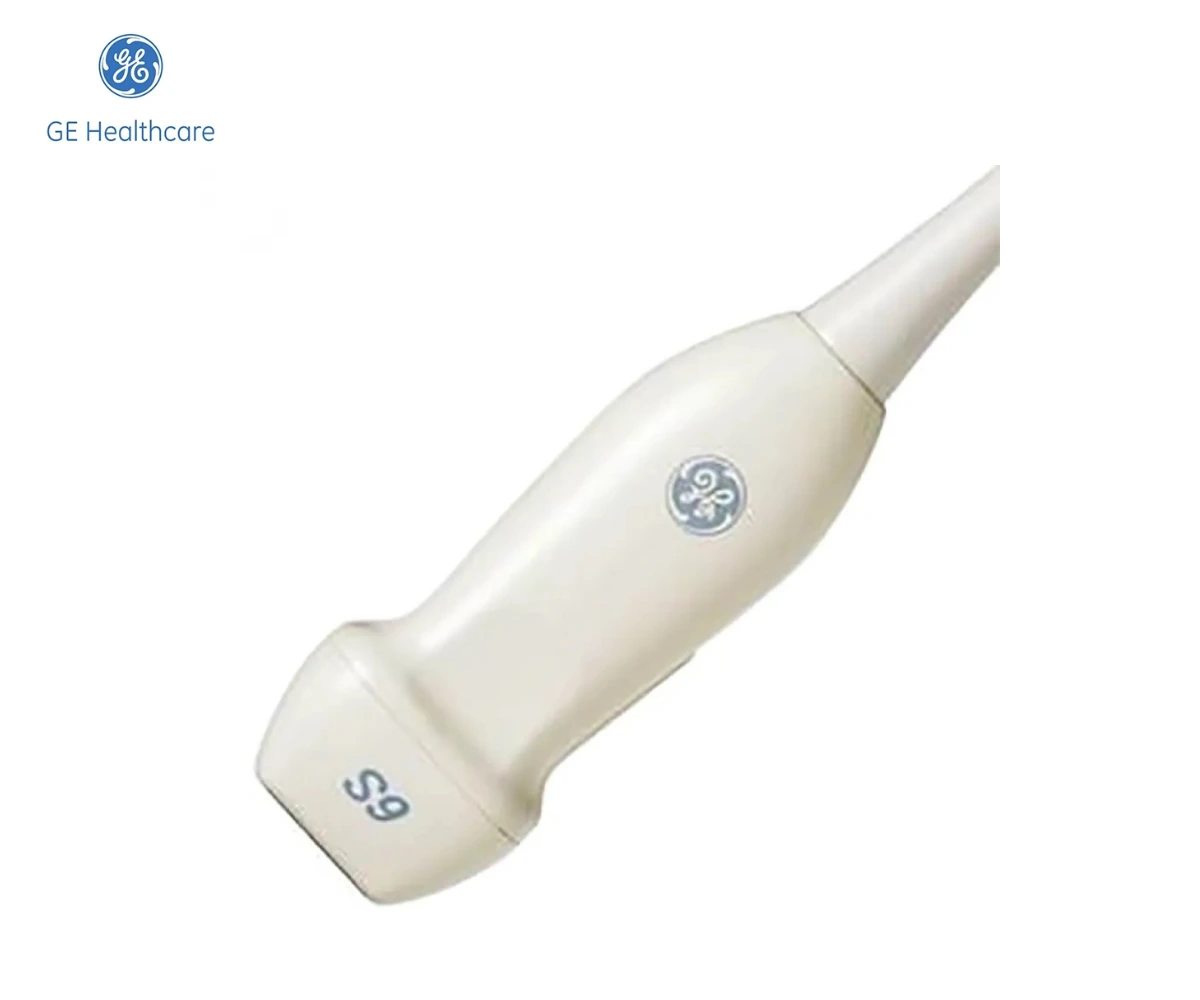

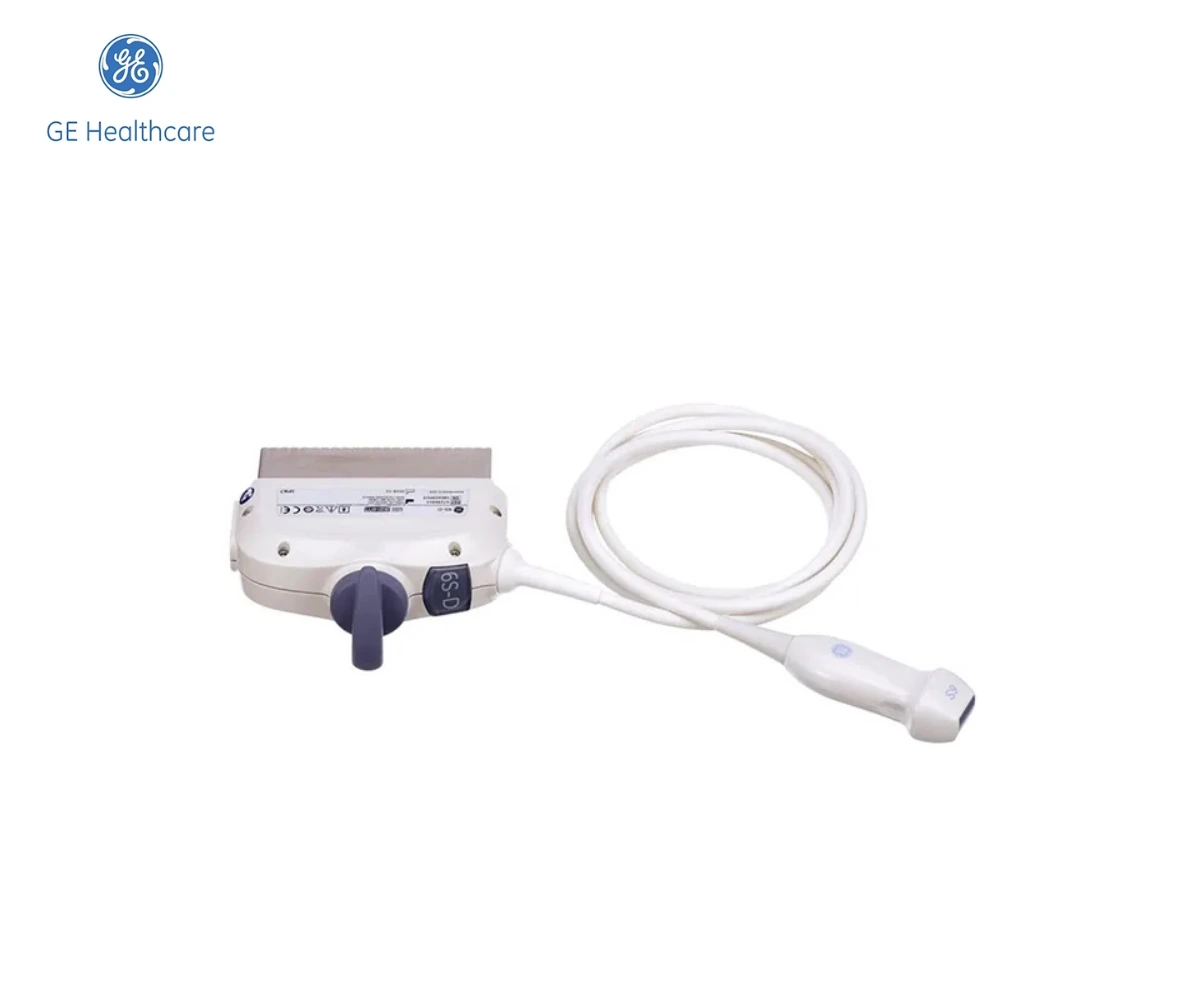

GE 6S-D для эхокардиографического рабочего места

GE 6S-D — секторный ультразвуковой датчик с фазированной решёткой для совместимых систем GE. В заводских материалах он представлен для кардиологических и педиатрических исследований. Справочник Vivid E95 дополнительно перечисляет неонатальное применение, исследование головы новорождённых, абдоминальные задачи и визуализацию сердца плода. Такой перечень описывает возможности конкретной платформы с данным преобразователем; он не означает, что все приложения доступны на любом сканере GE с похожим разъёмом.

Модель имеет компактную рабочую поверхность и формирует расширяющийся сектор, что позволяет использовать небольшое акустическое окно. Для кардиологического кабинета важны не только диапазон частот, но и доступные на системе временные и допплеровские режимы. 6S-D передаёт и принимает акустический сигнал, а обработку, измерения и документирование выполняет аппарат. Поэтому правильно оценивать его в составе определённого рабочего места, заранее сформулировав необходимые исследования и программные функции.

Геометрия секторного изображения

В справочнике Vivid E95 для 6S-D указана рабочая поверхность 17 × 24 мм и поле обзора 115°. Пользовательское руководство Vivid E80/E90/E95 приводит контактные размеры 17 × 23,5 мм. Это параметры рабочей головки, а не габариты всего изделия. Размер поверхности определяет физическую область контакта, тогда как угол описывает формирование изображения. На разных глубинах линейная ширина сектора различается, поэтому её нельзя приравнять к ширине корпуса датчика.

Фазированная решётка обеспечивает электронное управление направлением луча. Такое формирование сектора позволяет получать расширяющийся срез из небольшой апертуры. При этом выбор позиции и ориентации остаётся важной частью исследования: электронное управление не заменяет получения необходимых проекций. Видимость анатомии зависит от окна, окружающих тканей и положения объекта. Максимальный угловой показатель не является гарантией достаточного охвата всех структур из одной точки.

Для 6S-D в справочнике LOGIQ E9 указано поле 90°, а в материалах Vivid и LOGIQ Fortis —115°. Эти значения нельзя смешивать или объявлять одно обязательным для всех систем. При заказе к существующему аппарату следует использовать технический контекст его конкретной конфигурации. Различия между платформами имеют практическое значение при сравнении характеристик и показывают, почему карточка датчика должна содержать привязку к сканеру.

Частоты и глубина поля

В справочнике Vivid E95 и соответствующем пользовательском руководстве диапазон 6S-D составляет 2,4–8 МГц. В общем каталоге Vivid, а также руководстве LOGIQ Fortis приведено 2–8 МГц. При выборе сохраняют эту привязку и не выводят новую характеристику только из индекса модели. Название 6S-D не означает фиксированную работу на 6 МГц. Доступные настройки формируются системой в пределах поддерживаемого режима и установленной конфигурации.

В сравнении с высокочастотным 12S-D из того же справочника E95 модель 6S-D имеет иной баланс диапазона и глубины поля: для неё приведены 16 см, тогда как для 12S-D —12 см. Это характеристики указанной платформы, а не гарантированная диагностическая глубина у любого пациента. Они помогают понять различие роли преобразователей, но не позволяют выбрать один из них без учёта анатомии, доступа и требуемой детализации.

На практике более высокая частота может помогать визуализации неглубоких объектов, а при увеличении акустического пути возрастает значение затухания. Врач выбирает настройку по информативности изображения. Нельзя считать, что одинаковая максимальная глубина на экране означает одинаковое качество сигнала от всех структур. Для комплектации важен набор возможностей, позволяющий подобрать подходящее сочетание частоты, геометрии и режима, а не только одна предельная цифра в таблице.

Характеристики GE 6S-D в разных системах
ПараметрПодтверждённые данные
ТипСекторный, фазированная решётка
Диапазон Vivid E952,4–8 МГц
Диапазон каталога Vivid/LOGIQ Fortis2–8 МГц
Поле Vivid E95/LOGIQ Fortis115°
Поле LOGIQ E9 в рассмотренном справочнике90°
Поверхность E9517×24 мм; в пользовательском руководстве 17×23,5 мм
Глубина поля E9516 см, системная характеристика
Режимы E80/E90/E952D, М-режим, цветовой, PW и CW допплер

Двумерная визуализация и М-режим

В руководстве Vivid E80/E90/E95 для 6S-D указаны 2D-режим и М-режим. Двумерное изображение предоставляет анатомический срез, а М-режим показывает изменение выбранного направления во времени. Эти способы представления дополняют друг друга, но не являются взаимозаменяемыми. Применение конкретного режима определяется задачей исследования и установленной методикой. Датчик обеспечивает получение сигнала, а выбор направления, отображение и измерения выполняются на системе.

Для кардиологического рабочего места существенна согласованность акустических возможностей и программных инструментов. Измерительные пакеты, шаблоны протокола, автоматические расчёты и архивирование не входят в корпус преобразователя. При дооснащении аппарата полезно проверить, какие функции уже доступны и какие необходимо согласовать отдельно. Это позволяет избежать ситуации, когда покупка нужного датчика ошибочно воспринимается как автоматическое получение всех возможностей специализированной эхокардиографической платформы.

Цветовой и спектральный допплер

Для указанной конфигурации Vivid подтверждены цветовое картирование, импульсноволновой и непрерывноволновой допплер. Цветовое представление помогает сопоставить движение отражателей с анатомическим изображением, а спектральные методы предоставляют другую форму информации. При этом импульсноволновой и непрерывноволновой способы имеют различную глубинную избирательность. Их нельзя описывать как две одинаковые функции или автоматически заменять одну другой при формировании требований к исследованию.

Наличие допплеровских режимов относится к конкретному сочетанию 6S-D и системы. Оно не является доказательством доступности всех расширенных методов анализа тканей или всех автоматических кардиологических пакетов. При закупке следует сформулировать, какие измерения и способы отображения необходимы подразделению, после чего проверить их поддержку. Клиническая интерпретация зависит от специалиста, качества данных и методики; преобразователь не выдаёт самостоятельное заключение по факту получения сигнала.

Педиатрия и другие применения

Для педиатрического кабинета 6S-D может быть одним из элементов комплекта с разными акустическими диапазонами. Его рабочая поверхность и сектор отличаются от крупных конвексных и линейных преобразователей, а частотный диапазон —от высокочастотного 12S-D. Выбор зависит от размера пациента, глубины объекта и необходимого доступа. Возрастная категория сама по себе не задаёт единственную модель, пригодную для всех обследований в подразделении.

В справочнике Vivid E95 перечислены исследование головы новорождённых и визуализация сердца плода. Эти применения следует понимать в рамках соответствующей платформы и подготовки специалиста. Они не устанавливают универсальный протокол и не заменяют требования к получению нужных проекций. Для оснащения важно проверить наличие необходимых клинических пакетов, удобство рабочего места и возможность документировать результаты в принятом формате.

В том же справочнике присутствует абдоминальное применение. Оно не делает секторный 6S-D полной заменой конвексному датчику во всех условиях. При ограниченном окне компактная апертура может быть удобна, однако геометрия ближней зоны и охват отличаются. Для многопрофильного кабинета полезно заранее распределить задачи между преобразователями, сохраняя возможность выбора подходящего инструмента, а не формировать комплект по принципу максимального количества назначений у одной модели.

Совместимость и принадлежности

Подтверждённые примеры систем для 6S-D —Vivid E95, семейство E80/E90/E95 в соответствующем руководстве, а также LOGIQ E9 и Fortis в своих заводских справочниках. Конкретное поколение аппарата и программную версию проверяют отдельно. Модель 6S-RS является другим изделием; переносить её совместимость на 6S-D нельзя. Полное обозначение сохраняют в заявке, особенно при замене принадлежности на системе, которая эксплуатируется много лет.

В рассмотренных таблицах LOGIQ E9 и Fortis биопсийный направитель для 6S-D не предусмотрен. Поэтому наличие такой принадлежности не следует добавлять по аналогии с другими секторными моделями. Если требуется инструментальное наведение, подходящее решение согласуют отдельно. В спецификации важно не смешивать диагностические режимы, программные опции и механические принадлежности: каждое из этих направлений требует собственного подтверждения.

Различия и условия комплектации 6S-D
ПараметрПодтверждённые данные
12S-D на Vivid E954–12 МГц,105°, глубина поля 12 см
6S-D на Vivid E952,4–8 МГц,115°, глубина поля 16 см
6S-RSИное исполнение; совместимость не переносится
Направитель LOGIQ E9/FortisНе предусмотрен в соответствующих таблицах
Поддержка аппаратаТочная модель, поколение и программная версия
Расчёты и дополнительные методыОпции системы, согласуются отдельно

Эксплуатация и предложение ИНФОМЕД

Перед работой оценивают целостность поверхности, корпуса, кабеля и разъёма. Повреждения требуют технической проверки; сохранение изображения не означает отсутствия неисправности. Обработку выполняют по разрешённой совместимости с точной моделью, не назначая температурные режимы и погружение по аналогии с другим медицинским инструментом. При хранении защищают головку от ударов, а кабель —от постоянного натяжения и перегибов.

Для подготовки предложения в ИНФОМЕД сообщите модель и программную конфигурацию аппарата, профиль исследований и необходимые режимы. Если датчик приобретается взамен установленного, приложите его маркировку. Мы поможем согласовать 6S-D с системой и сформировать понятный состав рабочего места, отделив подтверждённые характеристики преобразователя от функций аппарата и дополнительных элементов оснащения.

Обсудить комплектацию с ИНФОМЕД

Направьте задачи отделения или техническое задание. Согласуем модель, функции, принадлежности и условия поставки.
