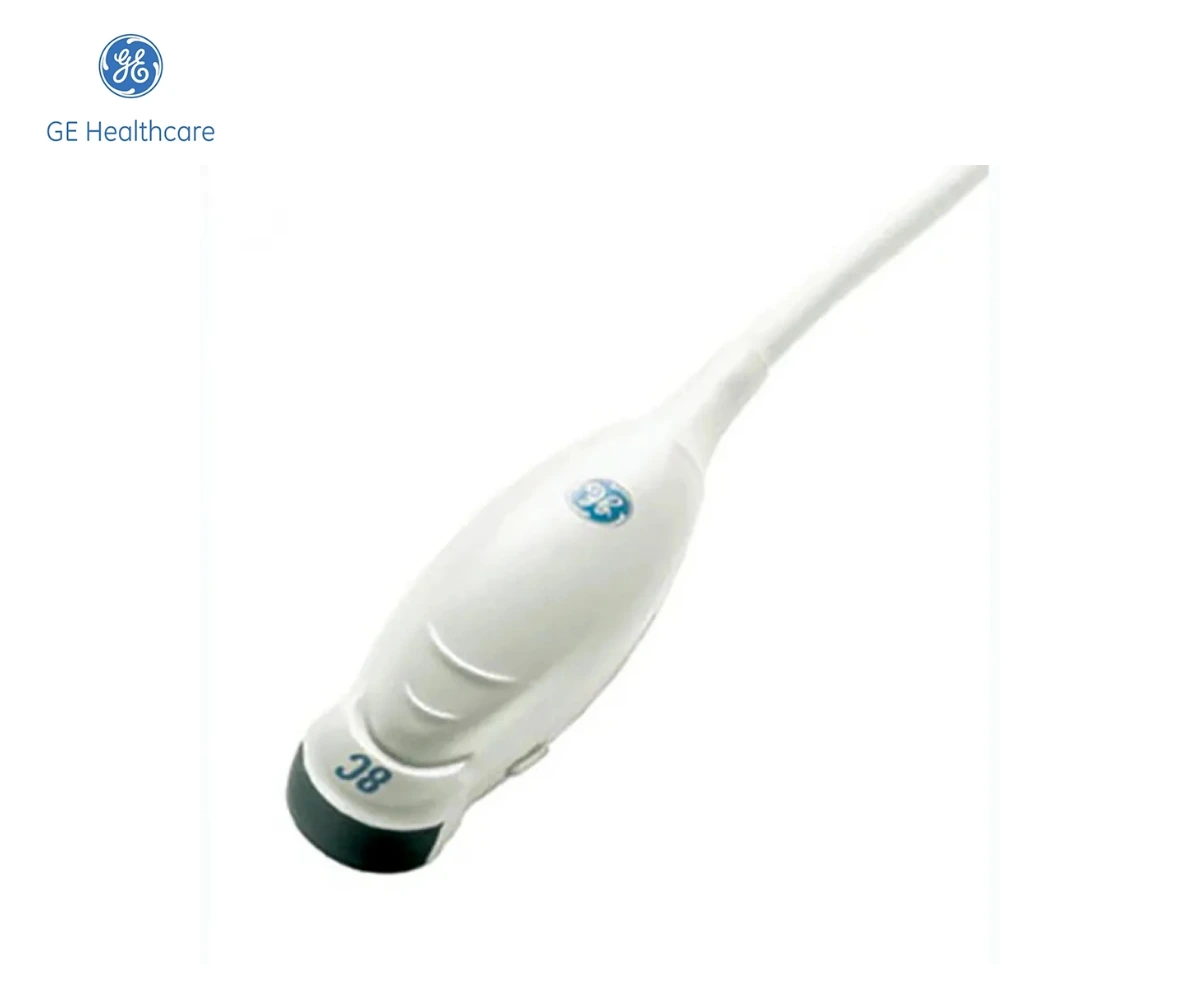

GE 8C-RS: микроконвексный датчик с компактной головкой
GE 8C-RS — широкополосный микроконвексный ультразвуковой датчик для совместимых систем GE. В руководстве LOGIQ e R7 он предусмотрен для педиатрического абдоминального исследования, визуализации головы новорождённых и небольших органов. Компактная изогнутая рабочая поверхность позволяет получать расширяющийся сектор через небольшую контактную область. Это определяет место модели в наборе преобразователей: она решает задачи, где размер доступа и геометрия изображения отличаются от условий использования крупного конвексного или линейного датчика.
8C-RS следует отличать от 8C без суффикса и от внутриполостного E8C-RS. Сходство отдельных символов в названии не подтверждает одинаковую конструкцию или системную совместимость. E8C-RS имеет иную форму рабочей части и другое назначение, а 8C без RS относится к отдельному обозначению преобразователя. При заказе важны полная маркировка модели и точная конфигурация аппарата. Общего описания «микроконвексный датчик GE» недостаточно для однозначного выбора.
Рабочая поверхность 12×22 мм
В заводском руководстве LOGIQ e R7 для 8C-RS указан размер рабочей поверхности 12×22 мм. Подробная техническая спецификация LOGIQ e дополнительно приводит 128 элементов, радиус кривизны 11 мм и максимальное поле обзора 133°. Размер контактной области не равен размеру всего корпуса и не определяет линейную ширину изображения на любой глубине. Для конвексной геометрии поле расширяется по мере удаления от поверхности, поэтому его описывают угловой величиной.
Небольшая рабочая головка может быть полезна при ограниченном акустическом окне, однако компактность не отменяет требований к ориентации и полноценному контакту. Положение датчика выбирают так, чтобы получить нужный срез, а не просто максимально широкое изображение. При обследовании небольшой анатомической области важно видеть целевой объект и необходимые ориентиры. Увеличение сектора само по себе не гарантирует, что все структуры будут представлены достаточно подробно и без влияния окружающих тканей.
В каталоге Vivid для 8C-RS указано поле 131°, тогда как подробная спецификация LOGIQ e содержит 133°. Эти значения относятся к разным конфигурациям и сохраняются раздельно. При комплектации рабочего места следует ориентироваться на соответствующую платформу, не заменяя её параметры наиболее крупным числом из доступных материалов. Для врача и инженера полезнее точное указание системного контекста, чем искусственно универсальная характеристика, собранная из нескольких несовпадающих таблиц.
Частотные возможности и их системный контекст
Руководство LOGIQ e R7 приводит для 8C-RS диапазон 4,2–11 МГц. В подробной спецификации LOGIQ e указан диапазон визуализации 4–10 МГц, а каталог Vivid содержит 3–10 МГц. Название модели не позволяет выбрать между этими значениями без сведений об аппарате. При дооснащении важно проверить точную программную конфигурацию системы и поддерживаемый преобразователь. Нельзя обещать нижнюю частоту из одного каталога и верхнюю из другого как единый режим работы любой платформы.
В подробной спецификации LOGIQ e для В-режима 8C-RS перечислены 6,8 и 10 МГц. Гармоническое изображение использует 8,9 и 10 МГц, а цветовое картирование и допплеровские режимы —4 и 5 МГц. Различие наборов отражает разные способы получения и обработки информации. Оно также показывает, почему одна строка общего диапазона не описывает все режимы. Если для подразделения необходим определённый метод, его поддержку подтверждают на стороне аппарата вместе с конкретным датчиком.
Выбор рабочей частоты связан с глубиной расположения объекта и затуханием сигнала. При достаточном акустическом доступе более высокая частота может помогать детализации поверхностных структур. Для более глубокого объекта нужен иной баланс. Эти зависимости не превращаются в универсальное правило выбора одного значения для всех пациентов. Врач оценивает информативность изображения, а при закупке проверяют, что рабочее место предоставляет необходимые диапазоны и режимы для предполагаемого профиля исследований.
| Параметр | Подтверждённые данные |
|---|---|
| Тип | Микроконвексный широкополосный |
| Рабочая поверхность | 12×22 мм |
| Элементы /радиус LOGIQ e | 128 /11 мм |
| LOGIQ e R7: диапазон | 4,2–11 МГц |
| LOGIQ e: подробная спецификация | 4–10 МГц;133° |
| Vivid: каталог | 3–10 МГц;131° |
| В-режим LOGIQ e | 6/8/10 МГц |
| Гармонический режим LOGIQ e | 8/9/10 МГц |
| Цветовой/допплеровский режим LOGIQ e | 4/5 МГц |
Педиатрическая абдоминальная диагностика
Педиатрическое абдоминальное применение 8C-RS прямо указано в руководстве LOGIQ e R7. Здесь значение имеют компактность контактной поверхности, доступность акустического окна и возможность охватить исследуемую область расширяющимся сектором. Вместе с тем возрастная категория сама по себе не задаёт единственный подходящий датчик. Размер пациента, глубина объекта и конкретная задача различаются. При оснащении подразделения важно предусмотреть набор преобразователей, который позволяет выбирать инструмент по условиям исследования.
Микроконвексная геометрия не означает, что 8C-RS полностью заменяет крупный абдоминальный преобразователь. Для определённых задач может потребоваться более широкая контактная поверхность, иной частотный диапазон или другое представление поля. При сравнении датчиков полезно отделить размер головки от глубины визуализации: небольшой корпус не является самостоятельной гарантией достаточного проникновения. Подбор выполняют по подтверждённым системным параметрам и реальному профилю кабинета.
Программные измерения, расчётные пакеты, протоколирование и сохранение данных относятся к УЗИ-системе. Наличие 8C-RS не устанавливает автоматическую доступность всех педиатрических функций платформы. В техническом задании следует отдельно обозначить необходимые исследования и способы документирования. Тогда врач получит нужные инструменты работы с изображением, а инженер сможет проверить соответствие конфигурации аппарата заявленным требованиям без смешения программных и акустических характеристик.
Неонатальные исследования и небольшие органы
Для 8C-RS предусмотрено исследование головы новорождённых в рамках соответствующего применения системы. Компактная рабочая поверхность позволяет работать через ограниченное окно, а сектор даёт пространственный охват в глубине. При этом полнота исследования определяется получением нужных проекций и методикой специалиста. Большой угловой обзор не отменяет последовательного позиционирования и не гарантирует одинаковое отображение всех отделов из одного положения датчика.
При исследовании небольших органов важно сопоставлять глубину, размеры объекта и геометрию среза. Микроконвексный формат отличается от линейного: зона, видимая на поверхности и в глубине, расширяется неодинаково. Для некоторых задач это удобно, для других требуется более протяжённая линейная ближняя зона. Поэтому запись «небольшие органы» в перечне применений не должна превращаться в обещание, что 8C-RS является лучшим выбором для любого поверхностного исследования.
Руководство LOGIQ e R7 не предусматривает биопсийный направитель для 8C-RS. Это важное отличие от некоторых соседних преобразователей того же семейства. Нельзя автоматически переносить на него принадлежности от E8C-RS или другого микроконвексного датчика. Если задача требует инструментального наведения, совместимое решение подбирают отдельно по точной модели и предусмотренному изготовителем оснащению, не добавляя неподтверждённую возможность в описание 8C-RS.
Совместимость и отличие моделей
LOGIQ e R7 является документированным примером системы для 8C-RS. Каталог Vivid также относит его к семействам Tиiq, но конкретную модель и программное поколение необходимо подтвердить отдельно. В заявке указывают полное название аппарата, конфигурацию и маркировку преобразователя. Сходный разъём или принадлежность к бренду GE не заменяет заводской перечень совместимости. Особенно важно это при замене датчика на аппарате, который давно используется и имеет определённую версию программного обеспечения.
Суффикс RS сохраняют в наименовании во всех документах поставки. Для установленного экземпляра полезно предоставить фотографию заводской этикетки, чтобы не перепутать 8C-RS с 8C либо E8C-RS. Дополнительные принадлежности и режимы проверяются отдельно. Такой порядок позволяет согласовать функциональное рабочее место, а не только механически похожий преобразователь, и исключает перенос неподтверждённых характеристик между различными моделями.
| Параметр | Подтверждённые данные |
|---|---|
| LOGIQ e R7 | Точная модель есть в заводском перечне |
| Vivid T/iq | Семейное указание; точная система и версия подтверждаются отдельно |
| Направитель в LOGIQ e R7 | Не предусмотрен |
| 8C без RS | Отдельное обозначение, не автоматическая замена |
| E8C-RS | Внутриполостная модель с иной конструкцией |
| Для согласования | Маркировка датчика, модель и конфигурация УЗИ-системы |
Уход и предложение ИНФОМЕД
Рабочую поверхность защищают от ударов и повреждений, кабель — от натяжения и перегибов, разъём — от загрязнения и механической нагрузки. Обработку выполняют средствами и способами, разрешёнными для точного изделия. Нельзя назначать температурную стерилизацию или погружение на основании общих правил для медицинского инструмента. При повреждении акустической поверхности требуется техническая оценка, даже если система ещё формирует изображение.
Для подбора GE 8C-RS сообщите модель УЗИ-системы, профиль подразделения и основные диагностические задачи. ИНФОМЕД поможет проверить исполнение и согласовать комплектацию. В индивидуальном предложении будут отдельно обозначены датчик, подтверждённая совместимость и необходимые функции рабочего места. Для замены установленной принадлежности приложите маркировку, чтобы сохранить точность выбора и не подменить модель сходным названием.
