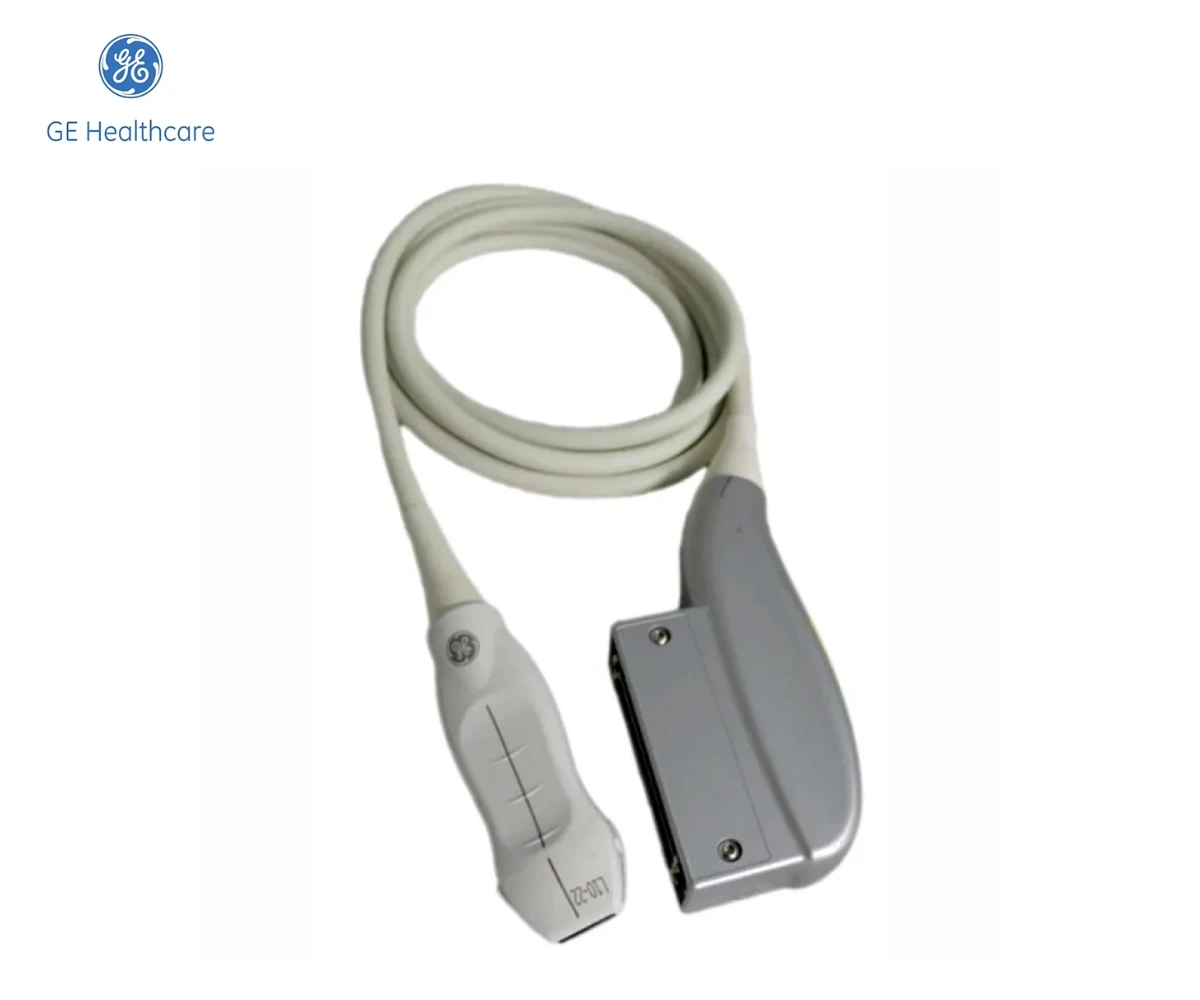

GE L10-22-RS — широкополосный высокочастотный линейный ультразвуковой датчик с компактной рабочей головкой. Модель предназначена для исследования поверхностных сосудов, небольших органов и структур опорно-двигательной системы; она также включена в конфигурации для ультразвукового сопровождения регионарных блокад. Диапазон визуализации составляет 10–22 МГц, а размер контактной части — 8,0 × 20,3 мм. Такое сочетание определяет специализацию преобразователя: детальное исследование небольшой области при ограниченном пространстве для установки головки.
В составе кабинета L10-22-RS дополняет более широкие линейные преобразователи. Его выбирают, когда врачу важны локальный доступ и возможность сопоставить мелкие анатомические структуры в нескольких проекциях. Увеличение частоты само по себе не делает модель универсальной: для глубоких объектов может потребоваться другой датчик, даже если поверхностное изображение выглядит очень подробным. Комплектацию поэтому оценивают по реальному перечню исследований, а не по максимальному числу мегагерц.
Для каких исследований выбирают L10-22-RS
При обследовании поверхностного отдела опорно-двигательного аппарата компактная линейная головка позволяет работать в области пальцев, небольших суставов и доступных поверхностных сухожилий. Здесь пространство для контакта часто ограничивается соседними костными выступами. Узкая контактная площадка помогает подобрать позицию, но не отменяет требований к акустическому контакту. Если часть рабочей поверхности не соприкасается с исследуемой областью через подходящую контактную среду, высокочастотный преобразователь не компенсирует возникающую потерю сигнала.
В сосудистом кабинете модель рассматривают прежде всего для поверхностных сосудов. Линейная геометрия удобна для сопоставления стенок и просвета в продольной и поперечной плоскостях. При этом изображение стенки и оценка кровотока являются разными задачами: для второй необходимы подходящие режимы и настройки ультразвуковой системы. Хорошая детализация серошкального изображения не доказывает достаточную чувствительность конкретного допплеровского пресета к медленному потоку. Проверять следует весь рабочий сценарий, включая запись и измерения.
При сопровождении регионарной анестезии необходимо различать визуализацию анатомических ориентиров и механическое направление иглы. В перечне применений L10-22-RS указаны нервные блокады, однако штатный биопсийный направитель в рассматриваемой конфигурации не предусмотрен. Следовательно, само назначение для такого рабочего места не означает наличия фиксированной траектории инструмента. Поддержку программного усиления видимости иглы, доступные пресеты и принадлежности согласуют отдельно для установленной версии LOGIQ e.
Частота 10–22 МГц и практический смысл диапазона
Высокочастотная визуализация востребована тогда, когда диагностический вопрос связан с поверхностной структурой небольшого размера. При повышении частоты уменьшается длина волны, однако усиливается затухание ультразвука в тканях. Поэтому крайнее значение диапазона не следует воспринимать как постоянный оптимальный режим. Врач выбирает настройки по глубине интересующей зоны и качеству получаемой информации. В сложных условиях более низкая частота внутри доступного диапазона может дать более полезное изображение глубокого края объекта.
Частотный диапазон датчика также не равен перечню дискретных частот в меню. Система может предлагать пресеты разрешения и проникновения либо иные варианты управления. Отдельные режимы используют различную обработку сигнала. Для корректного сравнения двух комплектов важно оценивать одинаковый объект, сходную глубину, положение фокуса и используемый режим, а не сопоставлять экранные подписи без учета их смысла. Именно такая проверка показывает, отвечает ли L10-22-RS задаче конкретного отделения.
Ширина контактной части 20,3 мм не означает, что на экране всегда будет поле той же ширины при любых настройках. Контактная геометрия описывает физическую поверхность преобразователя; электронное построение изображения определяется также системой. Эти параметры нельзя подменять друг другом при подготовке технического задания. Если требуется обзор протяженного сухожилия или большого участка сосуда, отдельно оценивают необходимость панорамного режима либо второго линейного датчика с более широкой апертурой.
Головка, кабель и организация исследования
У L10-22-RS рабочая головка соединена с системным разъемом кабелем. При выборе рабочего места полезно проверить, как кабель располагается относительно пациента, стола и руки специалиста. Компактность головки дает преимущество только тогда, когда натяжение кабеля не мешает удержанию выбранной плоскости. Держатель на стойке и место для безопасного хранения должны соответствовать форме преобразователя. Нельзя допускать падения головки или зажатия кабеля под колесами оборудования.
Для небольшой контактной поверхности особенно заметны изменения положения руки. Наклон датчика может менять отражение от волокнистых тканей и создавать впечатление неоднородности там, где ее выраженность зависит от угла падения ультразвукового луча. Поэтому качественная оценка требует последовательного просмотра структуры в нескольких плоскостях. Это общая особенность ультразвукового исследования сухожилий, а не дефект конкретного преобразователя. При демонстрации оборудования важно показать управляемость изображения, а не только один удачно выбранный статичный кадр.

Совместимость с LOGIQ e
L10-22-RS представлен в линейке преобразователей LOGIQ e. Совместимость устанавливают по точному обозначению модели, исполнению системы и версии программного обеспечения. Надпись GE на корпусе аппарата не является достаточным основанием для подключения. Даже внутри одного семейства сканеров перечень датчиков и доступные приложения могут различаться. Для согласования комплекта нужны модель аппарата, сведения о его конфигурации и задачи, которые предполагается выполнять с новым преобразователем.
На этапе приемки проверяют распознавание L10-22-RS системой, доступность необходимых пресетов и корректность изображения по всей рабочей зоне. Если отделение планирует сосудистые исследования, дополнительно оценивают предусмотренные режимы картирования и спектрального анализа. Если основной профиль связан с поверхностными мягкими тканями, внимание уделяют равномерности изображения и удобству измерений. Универсальная отметка «датчик работает» не заменяет проверки нужного клинического сценария на конкретном аппарате.
Комплектация и эксплуатация
В предложении следует раздельно указывать преобразователь, средства защиты для выбранного применения и дополнительные принадлежности. Отсутствие штатного направителя не нужно компенсировать подбором произвольного зажима по внешней форме головки. Для вмешательств согласуют именно разрешенную производителем комбинацию оборудования и расходных изделий. Такие вопросы решаются до закупки: внешне похожий держатель может перекрывать рабочую поверхность, повреждать корпус или задавать траекторию, не соответствующую экранной разметке.
После исследования датчик очищают и обрабатывают по инструкции для данного исполнения и характеру контакта с пациентом. Нельзя переносить режим обработки другого линейного датчика только потому, что корпуса изготовлены из похожего материала. Контроль включает состояние акустической поверхности, оболочки кабеля и соединений. Выраженное повреждение линзы, нарушение изоляции или нестабильность изображения требуют прекращения применения и технической оценки, а не попытки скрыть дефект дополнительным усилением изображения.
Как согласовать L10-22-RS с ИНФОМЕД
В запросе полезно указать модель LOGIQ e, основной профиль отделения и типичные области исследования. Например, комплект для небольших поверхностных суставов отличается по задачам от оснащения кабинета, где преимущественно оценивают протяженные сосудистые сегменты. ИНФОМЕД поможет сопоставить L10-22-RS с имеющимся набором преобразователей, согласовать совместимость и состав предложения. Цель подбора — получить нужный диагностический инструмент в рабочей конфигурации, включая принадлежности, обработку и удобное размещение на аппарате.
Проверка изображения перед вводом в работу
Для высокочастотной модели полезно заранее определить, какие поверхностные структуры должны уверенно различаться в рабочем сценарии отделения. При проверке сравнивают центральные и краевые участки изображения, удобство изменения глубины и сохранения выбранного среза. Если оборудование заменяет имеющийся датчик, условия сопоставления должны быть одинаковыми. Иначе различие пресетов или усиления можно ошибочно принять за конструктивное преимущество. Отдельно оценивают, достаточно ли узкой головки для нужного обзора или в комплекте требуется второй преобразователь с более широкой рабочей поверхностью.
| Характеристика | Данные и область применения |
|---|---|
| Тип | Высокочастотная широкополосная линейная решетка |
| Диапазон визуализации | 10–22 МГц |
| Контактная часть | 8,0 × 20,3 мм |
| Основные применения | Поверхностные сосуды, небольшие органы, опорно-двигательный аппарат, сопровождение нервных блокад |
| Платформа | LOGIQ e: исполнение и программная версия проверяются |
| Биопсийный направитель | В указанной конфигурации не предусмотрен |
| Компонент | Что согласовать |
|---|---|
| Сканер | Проверить поддержку точного L10-22-RS |
| Пресеты | Согласовать профиль исследований и режимы системы |
| Принадлежности | Подобрать по разрешенному применению |
| Рабочее место | Держатель, свободное расположение кабеля и обработка |
