RNA5-9-D сочетает компактную выпуклую головку и объёмное сканирование. Параметры для LOGIQ E9, Voluson E6 и E8 Expert в описании разделены по платформам. При сравнении режимов следует брать строку своего сканера.
Маркировка и исполнения · RNA5-9-D
Характеристики и исполнения
| Характеристика | Данные и область применения |
|---|---|
| Конструкция | Микроконвексный объёмный, 2D / real-time 4D в поддерживаемой системе |
| Идентификатор | H48651MY |
| Voluson E6 / E8 Expert: диапазон | 3–9 МГц |
| Voluson: поле | 116°; объём 116° × 90° |
| Только E8 Expert: расширенный обзор | 144°; объём 144° × 90° |
| LOGIQ E9: диапазон в указанном руководстве серии | 3–10 МГц |
| LOGIQ E9: поле / применение | 115°; неонатальные и педиатрические исследования |
| LOGIQ E9: направитель | Одноугловые одноразовые с держателем или многоразовые варианты |
| LOGIQ E9: Volume Navigation | Не предусмотрена в указанной конфигурации |

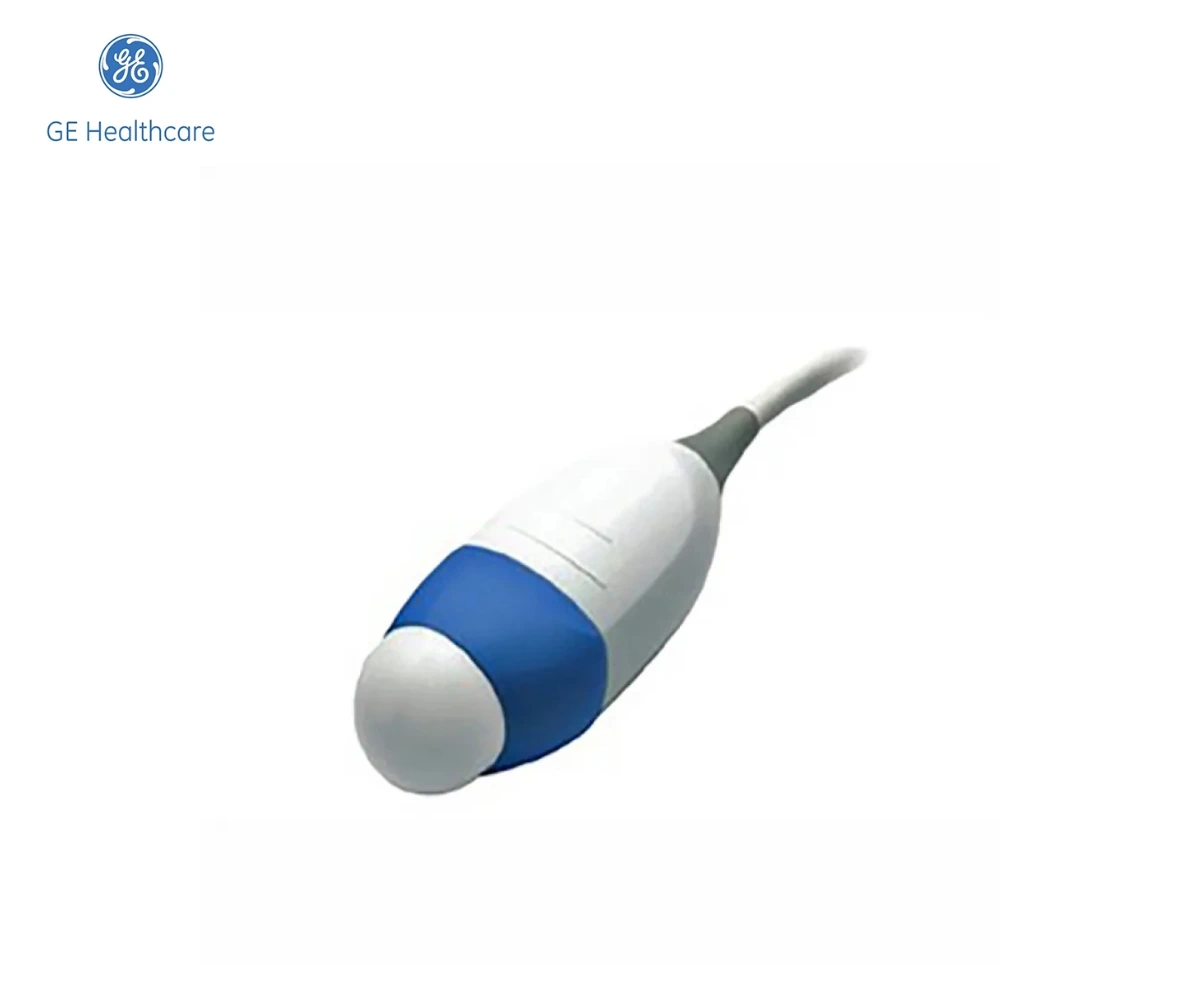

Фото оборудования


Другие позиции по теме
GE RNA5-9-D — микроконвексный объёмный ультразвуковой датчик для двумерного исследования и получения объёмных данных в поддерживаемой системе. Модель используется в конфигурациях LOGIQ E9, Voluson E6 и Voluson E8 Expert, однако её параметры и клинические приложения зависят от платформы. Для Voluson указан диапазон 3–9 МГц, обычное поле 116° и объёмное поле 116° × 90°. Для соответствующей конфигурации LOGIQ E9 параметры приведены отдельно в сравнительной таблице.
Главная особенность RNA5-9-D — сочетание небольшой микроконвексной головки и возможности объёмного сканирования. Это позволяет рассматривать датчик для педиатрических и других предусмотренных задач, где важны акустический доступ и пространственное представление исследуемой области. При этом наличие 4D не делает любую визуализацию автоматически более информативной. Основой остаются качественный исходный сигнал, правильная ориентация и соответствие выбранного режима медицинскому вопросу.
Назначение в разных системах
В перечне LOGIQ E9 для RNA5-9-D указаны неонатальные и педиатрические исследования. Для Voluson E6 и E8 Expert перечень включает абдоминальные задачи, небольшие органы, общую визуализацию, кардиологию, акушерство и педиатрию. Эти списки нельзя объединять в обещание одинаковых возможностей на каждой системе. При оснащении выбирают точную платформу и подтверждают необходимые приложения для её программной конфигурации. Наличие датчика с подходящим разъёмом является только частью такого согласования.
В педиатрическом рабочем месте размер контактной области и удобство позиционирования могут быть столь же важны, как частотный диапазон. Микроконвексная геометрия формирует расширяющийся срез при сравнительно небольшой головке. Однако доступность конкретного акустического окна зависит от области исследования и пациента. Датчик не заменяет клинического выбора метода. При демонстрации оценивают возможность устойчиво получать нужную плоскость, не пытаясь выводить допустимость исследования только из компактного внешнего вида.
Для абдоминального или акушерского применения в Voluson сначала определяют, какие именно приложения требуются. Объёмная визуализация может быть полезна для пространственного анализа и документирования, но не отменяет обычных срезов. Для кардиологической задачи важно отдельно проверить поддерживаемые режимы и способ регистрации динамики. Нельзя переносить функции другого объёмного или секторного датчика на RNA5-9-D только потому, что оба входят в комплект одной системы.
Микроконвексная геометрия
Криволинейная рабочая поверхность формирует веерообразно расширяющееся изображение. Такая геометрия отличается от прямоугольного поля линейного преобразователя. При выборе важно понимать, какую область необходимо включить в срез и насколько доступен устойчивый контакт. Небольшая головка облегчает подбор положения в определённых условиях, но не обеспечивает автоматически одинаковое качество по всему сектору. На изображение влияют контакт, глубина, направление и свойства тканей.
Угол обычного поля и физические размеры головки — разные характеристики. Значение 116° для указанной конфигурации Voluson описывает геометрию среза, а не ширину корпуса в миллиметрах. Увеличение масштаба на мониторе также не изменяет этот конструктивный параметр. Для корректного сравнения с другой моделью отдельно оценивают поле, контактную область и удобство удержания. Сопоставлять один только размер изображения на экране недостаточно для вывода об акустическом доступе.
В расширенном варианте Voluson E8 Expert предусмотрено поле 144°. Это возможность определённой платформенной конфигурации, а не обязательная характеристика любого RNA5-9-D. Её нельзя автоматически обещать для E6 или LOGIQ E9. При согласовании предложения нужно указать, требуется ли именно расширенный режим. Такой подход позволяет отделить базовые свойства преобразователя от функций аппарата, которые зависят от его исполнения и программного оснащения.

Двумерное изображение, 3D и 4D
В обычном двумерном исследовании специалист рассматривает отдельный срез и меняет положение головки для получения других плоскостей. Объёмное сканирование добавляет набор пространственно связанных данных, которые система может представить в нескольких плоскостях или в виде объёмного отображения. Это другой способ организации информации, а не самостоятельное подтверждение диагноза. Качество каждой последующей реконструкции ограничивается качеством исходного сбора данных.
Трёхмерный набор может использоваться для последующего анализа, тогда как обозначение 4D связано с обновлением объёмной информации во времени. Скорость такого обновления не равна частоте кадров обычного В-режима. Она зависит от размера объёмной области, глубины и параметров системы. Поэтому в карточке RNA5-9-D не задаётся одна универсальная скорость для всех аппаратов и задач. Если временная характеристика существенна, её оценивают на согласованном рабочем режиме.
Получение объёма требует устойчивого акустического контакта и достаточно согласованного положения исследуемой области во время сбора данных. Движение может приводить к пространственным искажениям, которые затем видны на реконструкции. Программное построение не способно восстановить информацию, отсутствовавшую в исходных сигналах. При оценке объёмного комплекта полезно проверять не только эффектное поверхностное изображение, но и возможность анализа исходных плоскостей и контроля качества полученного набора.
Объёмное поле и его интерпретация
Для RNA5-9-D в Voluson E6 и E8 Expert указано объёмное поле 116° × 90°. Две величины описывают пространственную геометрию набора и не являются двумя взаимозаменяемыми углами обычного среза. Для расширенной конфигурации E8 Expert приведено 144° × 90°. В техническом задании нужно раздельно указывать обычный обзор и объёмный режим, чтобы широкое двумерное поле не принималось за подтверждение соответствующего объёмного охвата.
Большая объёмная область не всегда является оптимальным выбором. Она может включать больше анатомии, но требует учитывать глубину, объём собираемых данных и временные характеристики. Для конкретной задачи специалист выбирает область, которая даёт необходимую информацию. При демонстрации оборудования важно оценить, можно ли получить нужный набор и сохранить его для анализа. Обещание максимального охвата без проверки рабочего сценария не показывает реальную полезность конфигурации для отделения.
Частотный диапазон и различия LOGIQ и Voluson
В конфигурации Voluson для RNA5-9-D указан диапазон 3–9 МГц. В таблице LOGIQ E9 из руководства серии LOGIQ представлен диапазон 3–10 МГц и поле 115°. Эти значения приводятся раздельно, поскольку не следует смешивать платформенные параметры в единый расширенный диапазон. Название датчика также не является способом определения частот: числовая часть маркировки не заменяет характеристики конкретного сочетания с аппаратом.
При повышении частоты увеличивается затухание, а при снижении изменяется характер детализации. Поэтому выбор зависит от глубины и исследуемой структуры, а не от стремления постоянно использовать максимальное значение. Важны также фокус, глубина изображения и обработка. При сравнении двух систем с RNA5-9-D полезно согласовать одинаковую задачу и близкие условия получения данных, чтобы различия настроек не принимались за свойства самого преобразователя.
Если аппарат заменяется или датчик переносится между системами, набор приложений проверяют заново. Поддержка модели на одной платформе не гарантирует идентичного объёмного режима на другой. Следует уточнить доступные способы представления данных, архивирование и измерения. Это особенно важно, когда специалист планирует продолжать ранее освоенный рабочий процесс и ожидает такой же интерфейс или такую же последовательность действий после изменения оборудования.
Направители и Volume Navigation
Для RNA5-9-D в указанной конфигурации LOGIQ E9 перечислены одноугловые направляющие варианты: одноразовый элемент с многоразовым держателем либо многоразовое исполнение. Их наличие в перечне не означает автоматического включения в поставку. Требуется подтвердить точный аксессуар, его совместимость и нужное программное сопровождение. Нельзя подбирать направитель только по похожему диаметру или внешней форме микроконвексной головки.
Объёмное сканирование не равно Volume Navigation. Для RNA5-9-D в рассматриваемом перечне LOGIQ E9 такая навигация не предусмотрена. Следовательно, 3D/4D не следует описывать как автоматическое совмещение УЗИ с внешними томографическими данными. Если необходима именно пространственная навигационная технология, её рассматривают как отдельное требование к системе, датчику и принадлежностям. Это позволяет корректно разделить получение объёма и его регистрацию относительно другого источника изображений.
Программные приложения и документирование
Результаты объёмного исследования полезны только тогда, когда их можно сохранить и использовать в предусмотренном рабочем процессе. Поэтому при комплектации проверяют не только получение объёма на экране, но и доступные способы его архивирования и последующего просмотра. Возможности экспорта и формат данных относятся к системе. Датчик сам по себе не гарантирует совместимость объёмного набора с любой внешней программой или архивом медицинской организации.
Для отделения полезно заранее определить, какие изображения и измерения должны сохраняться в результате исследования. Это помогает выбрать программные приложения и организовать повторяемую последовательность действий. Если объём используется для анализа нескольких плоскостей, важно убедиться в доступности соответствующих инструментов на согласованной конфигурации. Если задача решается обычным двумерным просмотром, её не нужно искусственно усложнять объёмным режимом только ради наличия технологии в перечне оборудования.
Совместимость, исполнение и проверка состояния
Полное обозначение RNA5-9-D принципиально важно. В линейке существуют похожие названия без суффикса D и с другими окончаниями, для которых могут отличаться соединители и поддерживаемые системы. Для идентификации данного исполнения используется обозначение H48651MY. При согласовании проверяют точный аппарат, программную версию и маркировку преобразователя. Внешне сходная рабочая головка не доказывает, что изделие можно заменить моделью из другой платформенной линейки.
На приемке оценивают распознавание датчика, обычное изображение и работу согласованного объёмного режима. Для комплекса, где требуется направитель, дополнительно проверяют соответствие принадлежностей и конфигурации. Полезно воспроизвести весь рабочий сценарий: получение нужной области, сохранение и просмотр результата. Однократное появление изображения на экране не подтверждает полноту всех функций, ради которых отделение выбирает объёмный преобразователь.
Обработка и организация эксплуатации
RNA5-9-D обрабатывают по инструкции к точному исполнению и характеру контакта. Наличие объёмной конструкции не позволяет самостоятельно назначать погружение, стерилизацию или средство дезинфекции. Для рабочей части, кабеля и разъёма действуют предусмотренные ограничения. Защитные принадлежности не отменяют установленной обработки и не расширяют назначение датчика. До ввода в работу необходимо согласовать процедуру с оснащением и организацией обработки в медицинском учреждении.
Осмотр включает контактную поверхность, корпус, переходы кабеля и соединитель. Датчик хранят так, чтобы исключить падение головки и постоянные перегибы. Необычная работа объёмного режима, нестабильное распознавание или повреждение корпуса требуют технической оценки. Изменение настроек изображения не считается устранением механического или электрического дефекта. Порядок контроля должен быть понятен всем сотрудникам, использующим и обрабатывающим оборудование.
Подбор RNA5-9-D в ИНФОМЕД
Для согласования укажите систему, программную конфигурацию, профиль исследований и необходимость объёмной визуализации. Отдельно обозначьте требования к расширенному полю, направителю и сохранению объёмных данных. ИНФОМЕД поможет сопоставить RNA5-9-D с установленным аппаратом и подготовить предложение с понятным составом. Такой подход учитывает различия LOGIQ и Voluson, геометрию головки, приложения и эксплуатацию, чтобы датчик выполнял нужную роль в рабочем комплекте отделения.
Для отделения, где работают несколько специалистов, полезно согласовать единый порядок получения и сохранения объёмных данных. Тогда результаты легче сопоставлять, а изменение настроек не становится случайным фактором между исследованиями. При демонстрации проверяют именно эту последовательность действий, включая возврат к исходным плоскостям и выбор нужного представления. Такой подход помогает оценить не только функциональность датчика, но и удобство всего рабочего места для повседневной практики.
| Характеристика | Данные и область применения |
|---|---|
| Конструкция | Микроконвексный объёмный, 2D / real-time 4D в поддерживаемой системе |
| Идентификатор | H48651MY |
| Voluson E6 / E8 Expert: диапазон | 3–9 МГц |
| Voluson: поле | 116°; объём 116° × 90° |
| Только E8 Expert: расширенный обзор | 144°; объём 144° × 90° |
| LOGIQ E9: диапазон в указанном руководстве серии | 3–10 МГц |
| LOGIQ E9: поле / применение | 115°; неонатальные и педиатрические исследования |
| LOGIQ E9: направитель | Одноугловые одноразовые с держателем или многоразовые варианты |
| LOGIQ E9: Volume Navigation | Не предусмотрена в указанной конфигурации |
| Компонент | Что согласовать |
|---|---|
| Платформа | Раздельная проверка LOGIQ E9, Voluson E6 или E8 Expert |
| Объёмный режим | Нужные приложения, поле и способ представления |
| Архив | Сохранение и последующий просмотр требуемых данных |
| Принадлежности | Точный совместимый направитель и защитные изделия |
| Эксплуатация | Разрешенная обработка, размещение и контроль |
