Пункционные принадлежности для внутриполостных датчиков GE

Направляющие GEOTEK для датчиков GE представляют собой группу одноразовых принадлежностей с различными посадочными конструкциями. Для ряда преобразователей E8C и IC5 предусмотрена GTK09; для IC5-9RS указана GTK08; биплановые BE9C и BE9CS имеют отдельное исполнение GTK10. У объёмных внутриполостных датчиков семейства RIC используется другая направляющая — GTK140. Таким образом, название бренда GE определяет область поиска, но не завершает подбор.

Главный параметр заявки — полное обозначение преобразователя. Индексы RS, D и другие окончания входят в идентификацию модели. Переносить сведения о механической принадлежности с одного исполнения на соседнее только из-за совпадения основной части названия нельзя. Это особенно существенно для установок, где одновременно применяют обычные внутриполостные и объёмные датчики: различаются не только акустические возможности, но и форма рабочей головки с креплениями.

GTK09 и отдельные варианты крепления

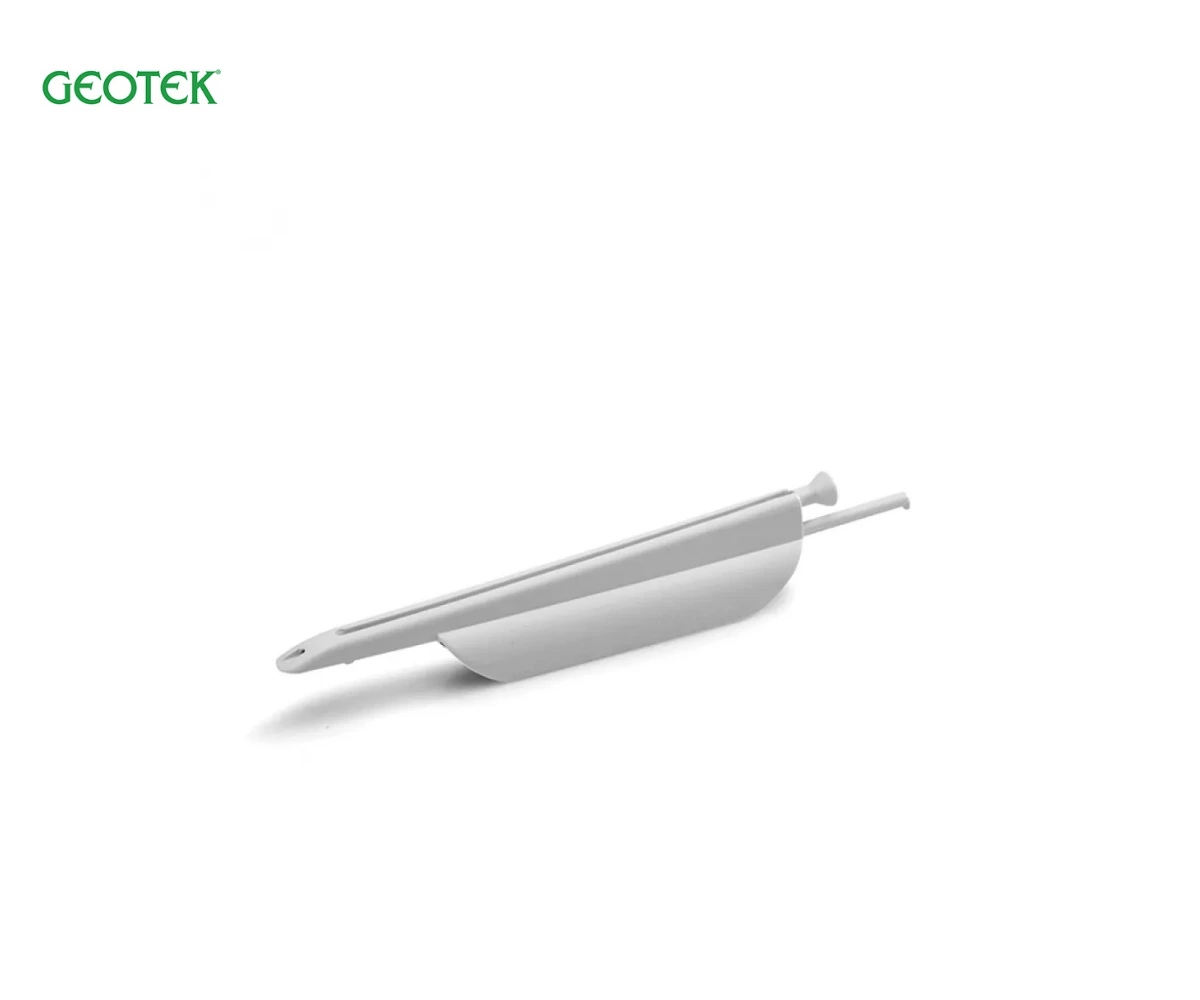

Для GTK09 в руководстве перечислены E72, E8C, E8CS, IC5-9-D и IC5-9H. На заводском изображении показаны продольная часть и профилированная опора. Эта форма обеспечивает предусмотренное сопряжение с совместимым корпусом, но сама по себе не подтверждает пригодность для любого датчика семейства E8C. При заказе указывают конкретный индекс из таблицы и обозначение направляющей; если нужен иной вариант, его рассматривают отдельно.

GTK10 имеет заметно отличающуюся конструкцию с двумя участками фиксации и применяется к перечисленным биплановым преобразователям. GTK140 рассчитана на указанные объёмные внутриполостные датчики. Снимки в карточке позволяют сопоставить реальную геометрию этих принадлежностей. Они показывают альтернативные исполнения, а не элементы одного обязательного комплекта. Для одного датчика выбирают предусмотренный изготовителем вариант, а не собирают направляющую из частей разных изделий.

Насадка GEOTEK GTK10 для биплановых датчиков BE9C и BE9CS

Разделение функций насадки и УЗ-системы

Механическая направляющая не добавляет сканеру режим 3D или 4D и не определяет качество допплеровского сигнала. Возможности визуализации задаются преобразователем, платформой и установленными программными опциями. Назначение GTK состоит в создании механического канала для инструмента при совместном использовании с подходящим датчиком. Поэтому при составлении технического задания разделяют требования к УЗ-оборудованию и требования к расходной принадлежности.

Отдельной строкой описывают иглу или другой применяемый инструмент. Указываются его тип, калибр и необходимые принадлежности; совместимость проверяется для выбранной сборки. Не следует считать, что заказ насадки автоматически включает весь пункционный набор. Для отделения, которое уже использует определённые иглы и защитные чехлы, согласование этих компонентов позволяет сохранить понятную комплектность и избежать получения лишних либо отсутствующих позиций.

Направляющая GEOTEK GTK140 для указанных внутриполостных объёмных датчиков GE

Стерильность и учёт расходных материалов

GTK относится к стерильным одноразовым изделиям, прошедшим обработку оксидом этилена. Она рассчитана на применение у одного пациента и не предназначена для повторной стерилизации после использования. При выдаче расходного материала контролируют маркировку, целостность упаковки и срок годности. Подготовку многоразового датчика GE выполняют отдельно в соответствии с его инструкцией: наличие одноразовой направляющей не меняет требований к самому преобразователю.

Для предложения ИНФОМЕД направьте маркировку датчика, необходимый артикул GTK, количество и желаемый состав расходного комплекта. Если подразделение располагает несколькими датчиками, полезно привести их отдельным списком. Это позволяет связать каждую позицию поставки с конкретным рабочим местом и повторять заказ по тем же подтверждённым обозначениям. Комплектацию и условия поставки обсуждают индивидуально.

Подбор направляющей по маркировке преобразователя
Насадка GEOTEKСовместимые датчики из документацииЧто учитывать
GTK09E72, E8C, E8CS, IC5-9-D, IC5-9HНе распространять на все модели со сходным индексом
GTK08IC5-9RSОтдельная маркировка направляющей
GTK10BE9C, BE9CSДля перечисленных биплановых датчиков
GTK140RIC5-9W-RS, RIC6-12-D, RIC5-9-D, RIC5-9HСверять полное обозначение датчика и направляющей
Исполнение и оформление комплекта
ПараметрДанные
НазначениеНаправляющая для иглы при совместном использовании с совместимым внутриполостным УЗ-датчиком
Режим использованияОднократный, для одного пациента
ПоставкаСтерильное изделие; стерилизация оксидом этилена
Калибр инструментаСерия рассчитана на 16–18 G; конкретное сочетание сверяют по маркировке упаковки
КомплектностьИсполнение направляющей и наличие дополнительных расходных принадлежностей согласуются отдельно
Изготовитель насадкиGEOTEK; бренд УЗ-датчика определяет совместимость и не означает изготовителя насадки
