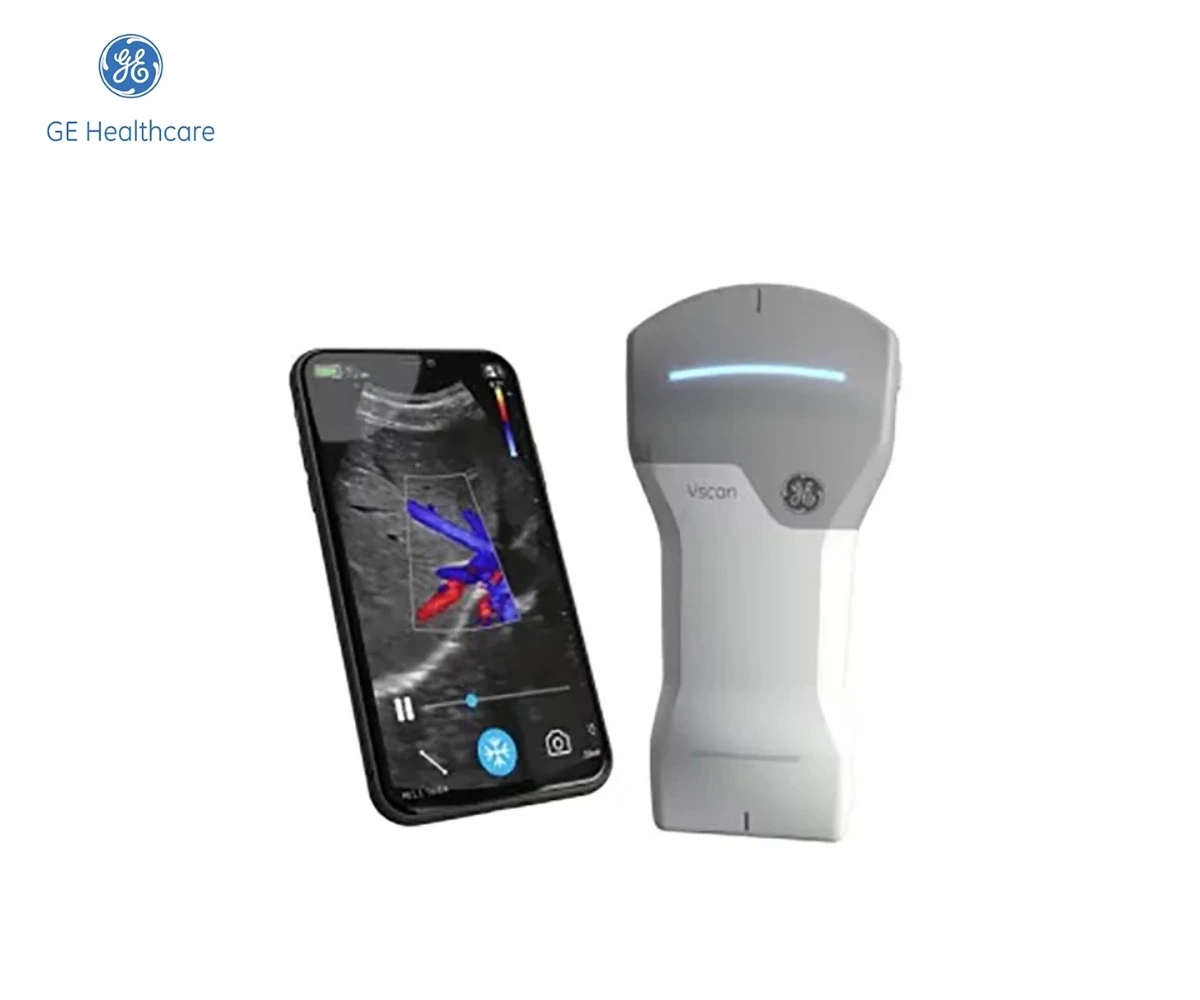

GE Vscan Air CL — беспроводная ультразвуковая система с двумя рабочими поверхностями датчика: конвексной и линейной. Изображение выводится в приложение на совместимом смартфоне или планшете. Такой формат предназначен для сфокусированной ультразвуковой оценки непосредственно в месте оказания помощи: в палате, смотровом кабинете, процедурной, при консультативной работе между подразделениями. Врач получает возможность сопоставить данные осмотра с визуализацией анатомических структур, не перемещая к пациенту полноценную ультразвуковую тележку. Набор исследований определяется выбранной рабочей поверхностью, клинической подготовкой специалиста и разрешёнными приложениями.
Главная конструктивная особенность Vscan Air CL — сочетание двух типов акустической решётки в одном корпусе. Конвексная сторона применяется для более глубоких структур и широкого поля обзора, линейная — для поверхностных тканей, сосудов и навигационных задач. Переключение между ними позволяет продолжить обследование без замены отдельного проводного преобразователя. При этом две поверхности имеют различные частотные диапазоны и геометрию, поэтому их нельзя считать взаимозаменяемыми по разрешающей способности, глубине проникновения и удобству доступа к исследуемой области.
Клинические задачи и организация исследования
Система подходит для целевых обследований, при которых заранее сформулирован конкретный диагностический вопрос. Это может быть визуальная оценка жидкости, обзор отдельных органов брюшной полости, исследование поверхностных образований или определение анатомии сосудистого доступа. Компактность особенно полезна при повторных осмотрах одного пациента и консультациях в разных отделениях. Однако ценность портативного сканирования определяется не количеством сохранённых кадров, а полнотой выбранного протокола, правильным акустическим окном и возможностью документировать основания клинического заключения.
При работе с глубоко расположенными органами конвексная поверхность формирует расширяющееся поле изображения. Это удобно для сопоставления нескольких анатомических ориентиров и оценки взаимного расположения структур. Для поверхностного сосуда или мягкотканного образования предпочтительна линейная поверхность, обеспечивающая прямоугольную геометрию ближнего поля. Выбор должен исходить из глубины объекта, требуемого поля обзора и доступного контакта с кожей; максимальная заявленная глубина не означает одинаковую детализацию на всём расстоянии от преобразователя.
Обследование детей требует отдельного выбора программы и допустимой области применения. Например, конвексное кардиологическое приложение этой конфигурации рассчитано на взрослых и детей массой от 40 кг. Наличие педиатрических или неонатальных приложений для других задач не переносит автоматически это условие на каждое исследование сердца. В комплектации отделения важно сопоставить фактические группы пациентов с назначением каждой поверхности, а также заранее определить ситуации, когда понадобится специализированная эхокардиографическая система с другим датчиком.
Конвексная и линейная поверхности
Конвексная часть работает в диапазоне 2–5 МГц, имеет 128 элементов и сектор сканирования 60°. Максимальная глубина составляет 24 см. Такая конфигурация ориентирована на исследования, где требуется проникновение в ткани и относительно широкое поле обзора. Центральная частота 3,3 МГц характеризует преобразователь, но не заменяет выбор клинической предустановки. При сложном акустическом доступе врач оценивает баланс между детализацией, шумом и глубиной, а не выбирает частоту только по названию органа.
Линейная часть имеет диапазон 3–12 МГц, 192 элемента и максимальную глубину 8 см. Её центральная частота составляет 7,7 МГц. Эта поверхность особенно важна для поверхностной анатомии и контроля положения инструментов в разрешённых приложениях. При исследовании небольшого объекта следует соотносить его размеры с шириной поля, расположением фокуса и давлением датчика. Избыточное механическое воздействие способно изменить форму мягких тканей или просвет поверхностного сосуда и тем самым повлиять на интерпретацию изображения.
Рабочие поверхности объединены с электроникой формирования изображения в одном беспроводном блоке. В системе используется 128 физических каналов формирования луча. Практический результат такой архитектуры проявляется в возможности получать диагностическое изображение без кабеля между датчиком и дисплеем. При этом свободное позиционирование не отменяет требований к устойчивой связи и правильному размещению экрана: специалист должен видеть изображение, сохраняя удобное положение кисти и доступ к исследуемой области.
Изображение, усиление и цветовой поток
Базовый набор визуализации включает двумерный серошкальный режим, цветовое отображение потока и гармоническую визуализацию. В B-режиме оценивают форму, размеры, границы и эхогенность структур. Цветовой режим накладывает сведения о потоке на анатомическое изображение и помогает ориентироваться в сосудистых структурах. Цветовое заполнение зависит от настроек, направления движения и акустического доступа; отсутствие цветового сигнала само по себе не является достаточным основанием для вывода об отсутствии кровотока.
Гармоническая визуализация использует особенности распространения ультразвука в тканях для улучшения представления изображения в подходящих условиях. Её эффект оценивают по конкретной анатомической области: визуально более контрастная картинка не всегда содержит больше полезной диагностической информации. Важно сохранять различимость слабых сигналов и не компенсировать неоптимальное положение датчика чрезмерной обработкой. Для динамического наблюдения желательно использовать сопоставимые настройки, чтобы изменения изображения отражали состояние тканей, а не только изменение параметров сканирования.
Приложение позволяет регулировать общее усиление и распределение усиления по глубине; предусмотрены шесть зон временной компенсации. Это помогает выравнивать яркость ближних и дальних отделов без одинакового усиления всего кадра. Настройка должна учитывать естественное затухание сигнала и наличие акустической тени либо усиления за жидкостной структурой. Полное устранение таких признаков обработкой может ухудшить диагностическую интерпретацию, поэтому регулировки применяют осмысленно, сохраняя характерные особенности исследуемого объекта.

Управление и измерения
Сенсорное управление реализовано на внешнем мобильном устройстве, а кнопка на корпусе датчика позволяет выполнять основные действия, включая остановку и сохранение изображения. Такой подход уменьшает необходимость постоянно переносить руку к экрану. Перед работой проверяют удобство управления в выбранном положении и доступность кнопки для конкретного способа удержания. Для процедурных задач отдельно организуют защиту дисплея и рабочей поверхности, чтобы управление не нарушало установленный порядок обращения с чистыми и загрязнёнными предметами.
Для количественного описания доступны измерение расстояния и работа с эллипсом. Корректность результата зависит от выбора плоскости, границы объекта и момента сохранения кадра. Размер, полученный при косом сечении, может отличаться от размера в стандартной проекции даже при точной установке электронных меток. Поэтому при повторном обследовании вместе с числом сохраняют изображение и достаточные анатомические ориентиры, позволяющие другому специалисту понять, каким способом выполнено измерение.
Смартфон или планшет подбирают по совместимости с приложением, размеру экрана, яркости и удобству обработки корпуса. Поддержка платформ Android и iOS не означает совместимость с любой моделью устройства. Для клинической работы предпочтительно заранее закрепить утверждённый набор устройств и проверить полный цикл: подключение, получение изображения, сохранение исследования, отправку в архив и повторное открытие. Обновления операционной системы проводят с учётом совместимости медицинского приложения и внутренних правил учреждения.
Беспроводная работа и автономность
Размеры корпуса датчика составляют 131 × 64 × 31 мм, масса — около 205 г с допуском ±3 г. Это позволяет разместить преобразователь в переносном комплекте вместе с мобильным дисплеем. Небольшая масса полезна при частых переходах между кабинетами, однако при длительной работе значение имеют также форма хвата, положение запястья и размещение экрана. Для постоянного поста полезно предусмотреть подставку или другое разрешённое крепление мобильного устройства, не закрывающее обзор специалисту.
Продолжительность сканирования от нового полностью заряженного аккумулятора составляет до 50 минут при соотношении 80% B-режима и 20% цветового режима. Это характеристика определённого режима использования, а не гарантированная длительность каждой рабочей смены. Температура, интенсивность работы и состояние аккумулятора влияют на фактическое время. Организация потока должна учитывать заряд между обследованиями и наличие доступного альтернативного аппарата, если дальнейшее исследование нельзя отложить.
Для зарядки используется совместимая беспроводная площадка стандарта Qi. Переход от 10 до 90% заряда занимает приблизительно 75 минут при предусмотренных условиях. Место зарядки следует отделить от зон, где возможны загрязнение жидкостями, механическое повреждение или потеря принадлежностей. Полезно закрепить понятный порядок передачи устройства между сменами: завершение исследования, очистка, контроль целостности, заряд и проверка готовности приложения на мобильном дисплее.

Сохранение данных и интеграция
Vscan Air CL позволяет сохранять статические изображения и видеопетли, формируя отдельные исследования. Для изображений используются форматы JPG, для видео предусмотрены варианты хранения и экспорта, включая MP4. В соответствующей конфигурации локальная база рассчитана на хранение до 500 исследований. Реальный объём доступного места зависит от количества и длительности записей, поэтому локальную память целесообразно рассматривать как рабочий этап хранения, а не единственный медицинский архив учреждения.
Интеграционные возможности включают DICOM Verification, Modality Worklist, Storage и Storage Commitment, а также защищённое соединение TLS в поддерживаемой конфигурации. Список назначений помогает уменьшить ручной ввод идентификационных данных, отправка изображений — включить результат в общий диагностический процесс. Подтверждение хранения особенно важно при удалении локальных копий: организация должна различать факт отправки файла и подтверждённое сохранение исследования принимающей системой.
Перед вводом в работу согласуют правила доступа к мобильному устройству, сетевое подключение и порядок передачи данных. Медицинские изображения должны оставаться связанными с правильным пациентом и исследованием. Использование обычного смартфона не делает личные мессенджеры или общедоступное облако подходящим медицинским архивом. Для отделения удобнее заранее настроить утверждённый маршрут передачи и обучить сотрудников одинаково завершать исследование, проверяя его наличие на принимающей стороне.
Очистка, принадлежности и готовность комплекта
Корпус датчика имеет степень защиты IP67. Эта характеристика относится к защите оболочки и не определяет произвольный способ дезинфекции. Выбор средства, экспозиции и допустимого контакта с жидкостью выполняют по инструкции для конкретного изделия. Особенно тщательно контролируют состояние акустических поверхностей: повреждение линзы или корпуса может повлиять на безопасность и качество изображения даже при сохранении беспроводного соединения и нормальном запуске приложения.
Для инвазивных вмешательств дополнительно подбирают разрешённые защитные покрытия и принадлежности, соответствующие процедуре. Наличие линейной поверхности не означает, что любой чехол или направляющее устройство совместимы с датчиком. Сотрудники должны понимать, какие элементы подлежат обработке, какие являются одноразовыми и как подготовить мобильный дисплей. Продуманная организация этих деталей часто оказывает на удобство реальной работы большее влияние, чем сама скорость переключения между акустическими поверхностями.
Комплектация Vscan Air CL для отделения
Комплект формируют вокруг беспроводного датчика, приложения, защитного футляра, зарядной площадки, кабеля и подходящего сетевого адаптера. Совместимый смартфон или планшет рассматривают отдельной позицией, если он не включён в согласованное предложение. Также определяют необходимые сетевые функции, способ архивирования, крепление дисплея и расходные принадлежности. Для нескольких пользователей полезно заранее распределить ответственность за заряд, обработку, хранение и контроль готовности, чтобы аппарат оставался доступным в течение рабочего дня.
При выборе Vscan Air CL для ИНФОМЕД достаточно описать основные клинические задачи, группы пациентов, количество пользователей и существующую систему хранения исследований. На этой основе можно согласовать совместимое мобильное устройство, набор программных возможностей и принадлежности. Такой подход позволяет получить рабочий комплект для конкретного подразделения: с удобным управлением, понятной передачей изображений и правильным разделением глубоких и поверхностных исследований между двумя сторонами датчика.
| Параметр | Характеристика |
|---|---|
| Исполнение | Беспроводной датчик с конвексной и линейной поверхностями; приложение на совместимом мобильном устройстве |
| Формирование луча | 128 физических каналов |
| Основные режимы | B-режим, цветовой поток, гармоническая визуализация |
| Конвексная поверхность | 2–5 МГц; центральная частота 3,3 МГц; 128 элементов |
| Конвексное поле | Угол 60°; глубина до 24 см; акустическая линза 64 × 16 мм |
| Линейная поверхность | 3–12 МГц; центральная частота 7,7 МГц; 192 элемента |
| Линейное поле | Глубина до 8 см; акустическая линза 40 × 7 мм |
| Компенсация усиления | 6 зон TGC |
| Измерения | Расстояние, эллипс |
| Размеры и масса датчика | 131 × 64 × 31 мм; 205 ± 3 г |
| Защита оболочки | IP67; обработка только разрешёнными способами |
| Аккумулятор | До 50 минут при 80% B-режима / 20% цветового режима, полностью заряженная батарея |
| Зарядка | Qi; около 75 минут от 10 до 90% заряда |
| Хранение | До 500 исследований на мобильном устройстве в соответствующей конфигурации |
| Форматы | Статические изображения JPG; видео MPG при хранении, MP4 при экспорте |
| DICOM | Verify, Modality Worklist, Store, Storage Commitment; TLS в поддерживаемом оснащении |
| Позиция | Исполнение / статус | Назначение и условия |
|---|---|---|
| Датчик CL и приложение | Основа комплекта | Конвексная и линейная поверхности в одном корпусе |
| Совместимый смартфон/планшет | Подбирается отдельно или включается в предложение | Модель устройства и версия ОС должны поддерживаться приложением |
| Зарядный комплект | Площадка Qi, кабель micro USB, сетевой адаптер | Исполнение адаптера по региону |
| Защитный футляр | Принадлежность комплекта | Хранение и переноска |
| Сетевой архив | По согласованной конфигурации | Проверка DICOM и маршрута передачи |
| Защитные покрытия | По виду процедуры | Совместимые чехлы и принадлежности |
