Полное исполнение Valleylab FT10

Medtronic Valleylab FT10 с кодом VLFT10GEN — энергетическая платформа для монополярного и биполярного рассечения и коагуляции, а также для электролигирования совместимыми инструментами LigaSure. В отдельной соответствующей конфигурации аппарат поддерживает биполярную резекцию с разрешёнными резектоскопами. Полный код особенно важен: в той же серии есть версия только для обычной электрохирургии и версия только для лигирования. Их функции нельзя суммировать по одному наименованию FT10, не установив конкретный артикул.

Для многопрофильной операционной смысл полного исполнения состоит в сочетании разных инструментальных цепей на одной платформе. При этом переход от рукоятки к пинцету, от пинцета к лигирующему инструменту или резектоскопу меняет не только изделие на стерильном столе. Могут измениться выход, способ активации, перечень периферических устройств и логика отображения параметров. Аппарат с широкими возможностями особенно нуждается в точной спецификации: без принадлежностей часть заявленных функций физически невозможно подготовить к работе.

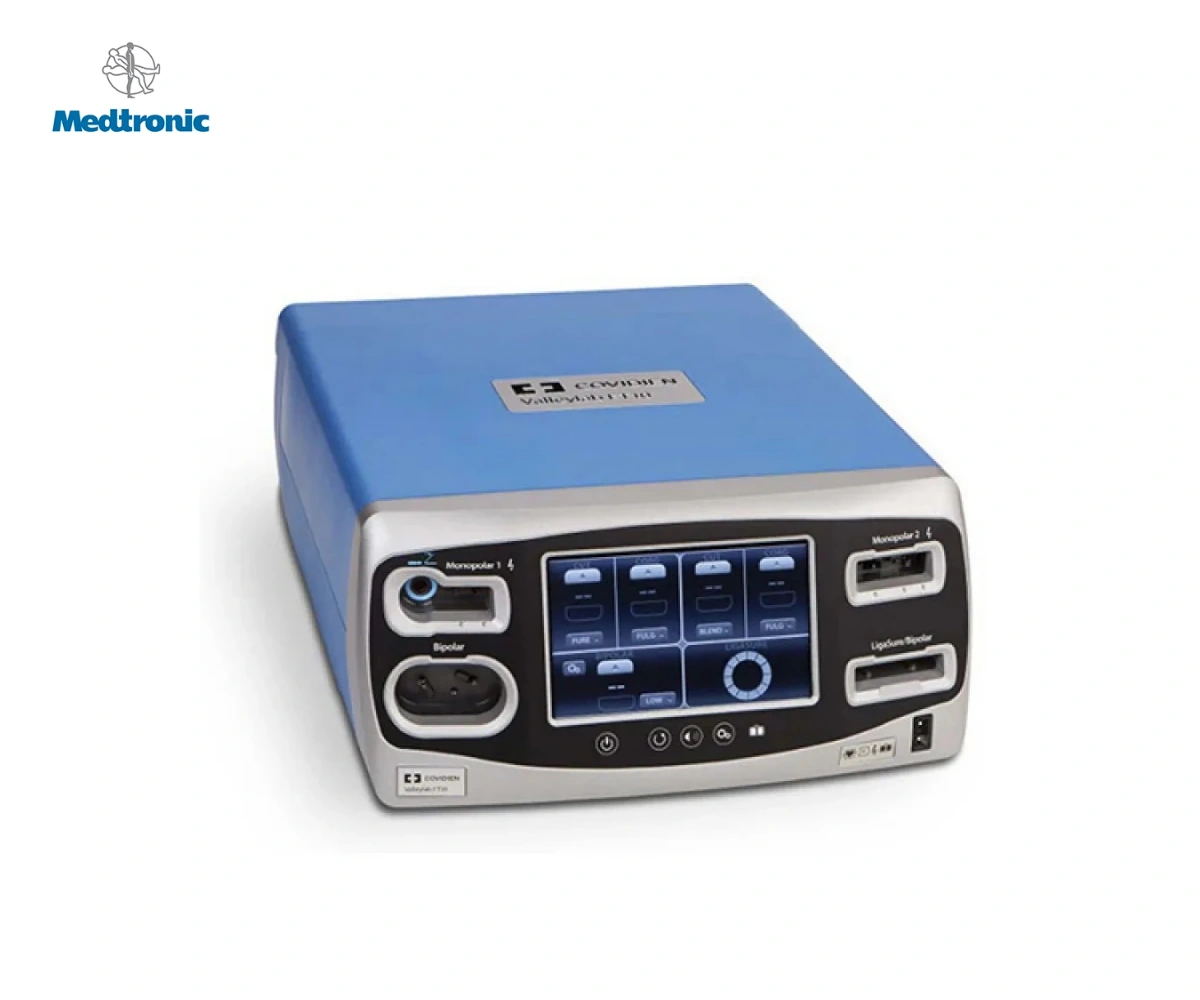

На сенсорном экране оператор видит состояние выбранного канала и параметры, относящиеся к подключённому инструменту. Система распознаёт предусмотренные инструменты и использует обратную связь TissueFect для адаптации подачи энергии. В российском каталоге указано определение сопротивления с частотой 434 000 раз в секунду. Этот показатель характеризует контур регулирования, но не является частотой измерения температуры ткани или числом завершённых циклов лигирования. Описание технической архитектуры не следует заменять обещанием одинакового клинического результата при любых условиях.

Монополярные каналы и совместимость рукояток

В монополярном разделе платформы предусмотрены Pure Cut и Blend Cut, фирменный режим Valleylab и несколько способов коагуляции. Pure и Blend различаются формой сигнала и сочетанием рассечения с гемостатическим компонентом. Руководство для российского исполнения VLFT10GEN указывает диапазоны настройки 1–300 Вт для чистого резания и 1–200 Вт для смешанного. Это пределы панели управления, а не указания врачу устанавливать максимальное значение. Для сопоставления с другой моделью дополнительно проверяют нагрузочные графики и предусмотренный инструмент.

Режимы Soft, Fulgurate и Spray имеют различный характер воздействия, даже если верхний предел регулируемой мощности одинаков. В руководстве у всех трёх указан максимум 120 Вт, а пиковые напряжения различаются принципиально. В частности, у Soft приведено существенно меньшее пиковое напряжение, чем у искровых форм. Поэтому допустимые параметры активного электрода проверяют с учётом именно нужной формы сигнала. Универсального заключения о совместимости по одной средней мощности сделать нельзя.

Два монополярных разъёма — не гарантия взаимозаменяемости всех принадлежностей. Руководство различает Monopolar 1 с универсальным портом UFP и Monopolar 2, предназначенный в том числе для определённых фирменных инструментов. В списке примеров монополярный адаптер относится к первому выходу, а Force TriVerse — ко второму. При подготовке рабочего места важно заранее определить, какой инструмент будет подключён куда и чем его активируют. Подсчёт отверстий на панели не заменяет таблицу совместимости.

Отдельная часть монополярной цепи — возвратный электрод пациента и контроль его контакта REM. Функция имеет значение для обнаружения предусмотренных нарушений состояния обратного пути тока. Она не проверяет изоляцию активного инструмента и не заменяет совместимость самого электрода с пациентом и видом процедуры. В заявке указывают подходящие электроды и, если требуется по конструкции, соединительный кабель. При замене генератора это особенно важно: остаток возвратных пластин со старого аппарата не следует автоматически считать подходящим.

Обычная биполярная работа и технология LigaSure

При классической биполярной коагуляции обе рабочие поверхности формируют цепь у кончика инструмента. Полная FT10 предусматривает отдельное подключение такого инструментария и поддерживает соответствующие функции, включая автобиполярную работу в разрешённой конфигурации. Для подбора важно знать, какой пинцет имеется, каковы допустимые параметры его изоляции, какой кабель используется и нужен ли педальный запуск. Название «биполярный» недостаточно, чтобы подключить любой инструмент к любому выходу серии.

LigaSure представляет другую задачу — контролируемое соединение ткани совместимым инструментом. В документации для такой комбинации указаны сосуды диаметром до 7 мм включительно, лимфатические сосуды и тканевые пучки с учётом ограничений конкретного изделия. Пользователь не выбирает мощность цикла в ваттах по образцу обычного пинцета. Допустимый диаметр и метод механического рассечения связаны с инструментом; специализированная принадлежность может иметь собственный меньший предел даже при работе с той же платформой.

На практике отличия хорошо видны в закупочной документации. Если в спецификации написано лишь «биполярный инструмент», поставщик не узнает, нужен ли обычный пинцет, инструмент для электролигирования или резектоскоп. Для первого важны геометрия концов, кабель и режим активации; для второго — совместимость с LigaSure, рабочая длина, форма браншей и возможность рассечения; для третьего требуется самостоятельная проверка всей эндоскопической системы. Подмена одного инструмента другим из-за общей физической природы энергии недопустима.

У полнопрофильного генератора рационально заранее составить перечень переходов между этапами работы. Например, при смене монополярной рукоятки на устройство LigaSure набор активных органов управления и расходных материалов меняется. Если две принадлежности нужны в рамках одного рабочего места, это не значит, что ими следует управлять одинаковой педалью. В документации для FT10 лигирующая педаль, обычная биполярная педаль и педаль биполярной резекции имеют разные назначения и каталожные обозначения.

Рабочие бранши совместимого инструмента LigaSure

Биполярная резекция и специализированные функции

Биполярная резекция предусмотрена для разрешённых сочетаний резектоскопа, электрода, кабеля и ножного переключателя. В качестве ирригационной среды документация указывает 0,9-процентный раствор хлорида натрия. Эта характеристика относится к конкретной инструментальной цепи, а не ко всем электрохирургическим режимам платформы. Даже если в отделении уже есть резектоскоп, для нового генератора необходимо проверить его обозначение, соединительный кабель и возможность работы в указанной конфигурации. Обычный биполярный выход для пинцета её не заменяет.

Руководство предусматривает уровни воздействия для резекции и коагуляции в режиме биполярной резекции. В отличие от стандартной панели в ваттах, здесь используется отдельная шкала эффектов. Уровень на одной шкале нельзя механически перевести в значение мощности другого режима или перенести на иную платформу. При проверке совместимости следует также установить, какой инструмент распознаётся конкретной версией программного обеспечения, какие педали и переходники предусмотрены, и какие элементы уже входят в имеющийся эндоскопический комплект.

Специализированное использование полной FT10 для кардиальной радиочастотной абляции требует отдельно разрешённых инструментов, соответствующей документации и точной версии системы. Такой пункт нельзя автоматически объявлять готовым в каждом комплекте общего хирургического назначения. В российском каталоге производитель связывает соответствующую возможность с конкретными инструментами и программным обеспечением. Если отделение запрашивает такую конфигурацию, её описывают самостоятельным перечнем, отделяя базовую платформу от специальных принадлежностей и согласуя их фактическую применимость.

Технические характеристики и версия программного обеспечения

Корпус VLFT10GEN имеет массу около 10,1 кг; производитель указывает ширину 36,8 см, высоту 17,8 см и глубину 46,2 см. Планируя установку, оставляют место для кабелей за панелью и проверяют, не закрывают ли соседние приборы воздушные отверстия и доступ к переключателям. Геометрия корпуса помогает выбрать полку, но не отвечает на вопрос об устойчивости собранной стойки. Общая масса включает также тележку, расположенные на ней приборы и принадлежности.

Платформа поддерживает сопровождение программного обеспечения через Valleylab Exchange. Даже для одного полного артикула руководство к раннему исполнению и документация новой версии могут по-разному описывать доступные меню и значения отдельных настроек. Например, опубликованные пределы фирменного режима Valleylab зависят от версии. Поэтому в готовую спецификацию корректно включать подтверждённый диапазон именно предлагаемого исполнения. Название семейства и фотография корпуса обычно не позволяют прочитать эти различия без данных о версии и инструменте.

В техническом обслуживании необходимо различать анализатор высокочастотного выхода, контроль контакта возвратного электрода и распознавание специального инструмента. Испытание одного узла не подтверждает исправность остальных. На приёмке инженер фиксирует выбранный режим, нагрузку и результат измерения по предусмотренной методике. Клиническая бригада отдельно сверяет управление рукоятками, педалями и отображение доступных действий. Совместная оценка отвечает сразу на два вопроса: исправен ли генератор и действительно ли из поставленных принадлежностей можно собрать запрошенное рабочее место.

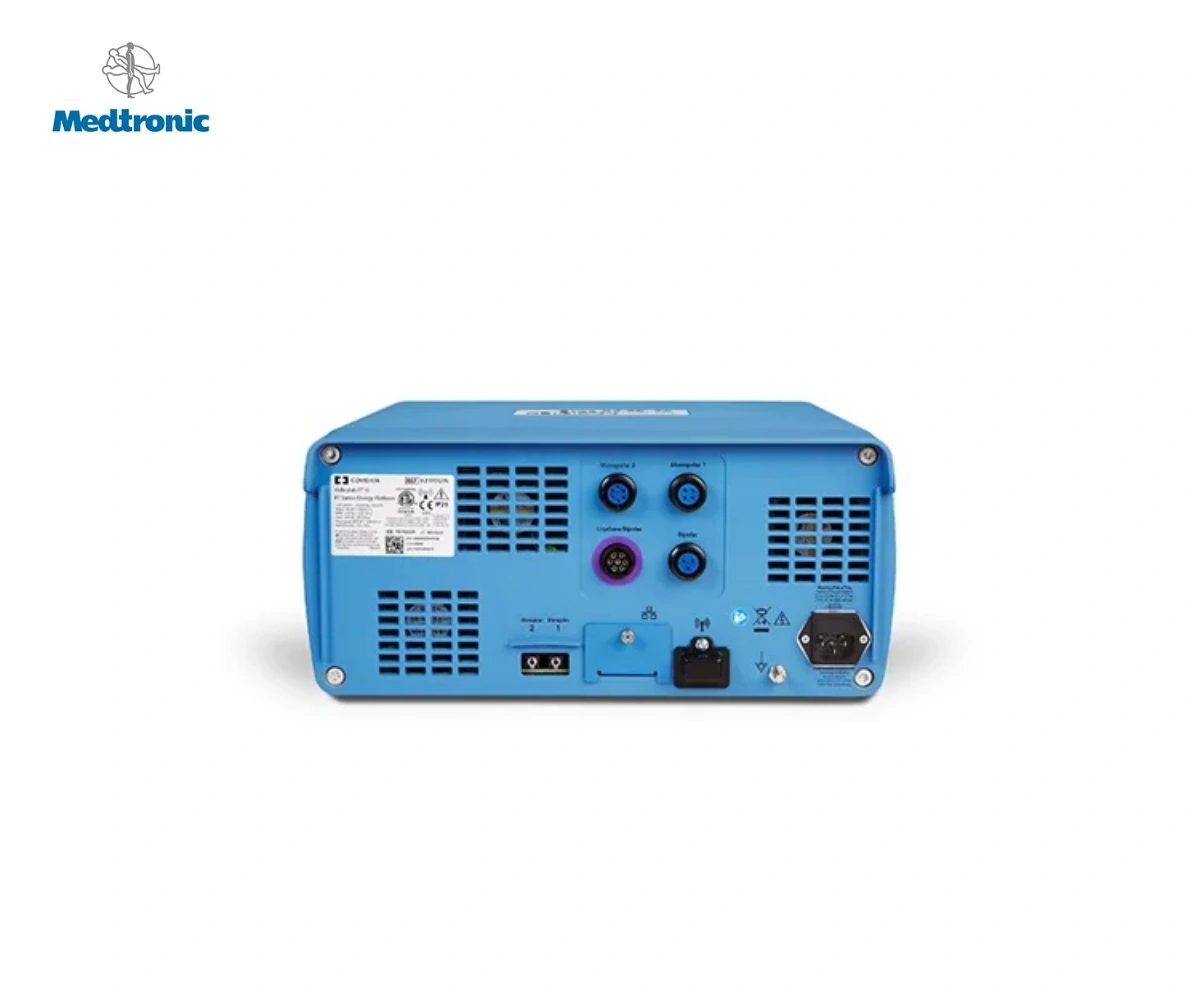

Педальные и сервисные разъёмы на задней панели FT10

Документация комплекта и обращение в ИНФОМЕД

Чтобы сравнить предложения на FT10, полезно разделить их на платформу, принадлежности длительного использования и инструментальные позиции по профилю. Один вариант может включать ножное управление и кабель резектоскопа, а другой — только платформу и монополярную рукоятку. Внешне оба названы одинаково, но готовность к работе различается. Заранее согласованная матрица «задача — выход — инструмент — управление» позволяет установить недостающие элементы и показать, почему один комплект нельзя подменить другим без проверки.

При расчёте расходных материалов указывают не только число операций, но и предполагаемый доступ. Для одного и того же аппарата могут применяться изделия различной длины и назначения; отдельные инструменты совмещают лигирование и механическое рассечение, другие решают иную задачу. При наличии расходных материалов и многоразовых кабелей от действующей стойки стоит перечислить их точные артикулы. Тогда можно проверить, какие позиции действительно удастся сохранить, не обещая совместимость по одному лишь наименованию платформы или производителя.

Если оборудование предусматривается к перемещению между операционными, учитывают также сохранность соединений и организацию педалей. Наиболее частая проблема такой установки не в габаритах корпуса, а в том, что при перемещении кабель остаётся привязанным к прежней стойке или нужный переходник хранится вместе с другим аппаратом. Для каждой рабочей зоны определяют собственный набор обязательных элементов и место его хранения. Полезно предусмотреть читаемые обозначения и ведомость, по которой комплект проверяют перед вводом в работу.

На этапе настройки рабочего места операционная сестра должна иметь возможность различить разъём инструмента и управляющий педальный разъём. В серии FT10 они не дублируют друг друга: кабель может физически относиться к задней панели, но не передавать рабочую энергию к электроду. Для сменных бригад полезны правила учёта, где указываются назначение каждого кабеля и его связи с конкретным инструментом. Это уменьшает вероятность ошибки при разборке стойки для обслуживания и последующей сборке.

Отдельно оформляют совместимость рассеивающего электрода: в документации к полному исполнению перечислены подходящие варианты REM и кабель для определённых электродов. Договорённость о поставке только активных электродов не закрывает этот вопрос. Если отделение использует несколько типоразмеров пластин, потребность отражают в заявке с учётом фактически обслуживаемой группы пациентов.

Для индивидуального предложения ИНФОМЕД укажите полное исполнение VLFT10GEN, отделение и запланированные способы применения: обычная электрохирургия, электролигирование, биполярная резекция или специализированный комплект. Добавьте к запросу известные артикулы инструментов и педалей, требования к размещению и сведения об уже установленном оборудовании. По ним можно раздельно согласовать базу, дополнительные принадлежности и совместимые расходные материалы, а затем проверить соответствие поставки тем задачам, для которых действительно приобретается платформа.

Параметры полного VLFT10GEN
Функция или параметрПодтверждённые данныеУсловие
Pure / Blend1–300 / 1–200 ВтДиапазоны настройки в русскоязычном руководстве
Soft / Fulgurate / SprayДо 120 Вт для каждой формыРазные формы сигнала и пиковые напряжения
LigaSureСосуды до 7 мм включительноТолько с соответствующим инструментом; его предел может быть меньше
Биполярная резекция0,9% раствор NaCl, шкала эффектовСовместимый резектоскоп, кабель и педаль
Ширина × высота × глубина36,8 × 17,8 × 46,2 смМасса корпуса 10,1 кг
Чем отличаются исполнения FT10
КодНазначение базового исполнения
VLFT10GENПолная электрохирургическая платформа и LigaSure
VLFT10FXGENМонополярная и обычная биполярная электрохирургия
VLFT10LSGENСпециализированная конфигурация электролигирования

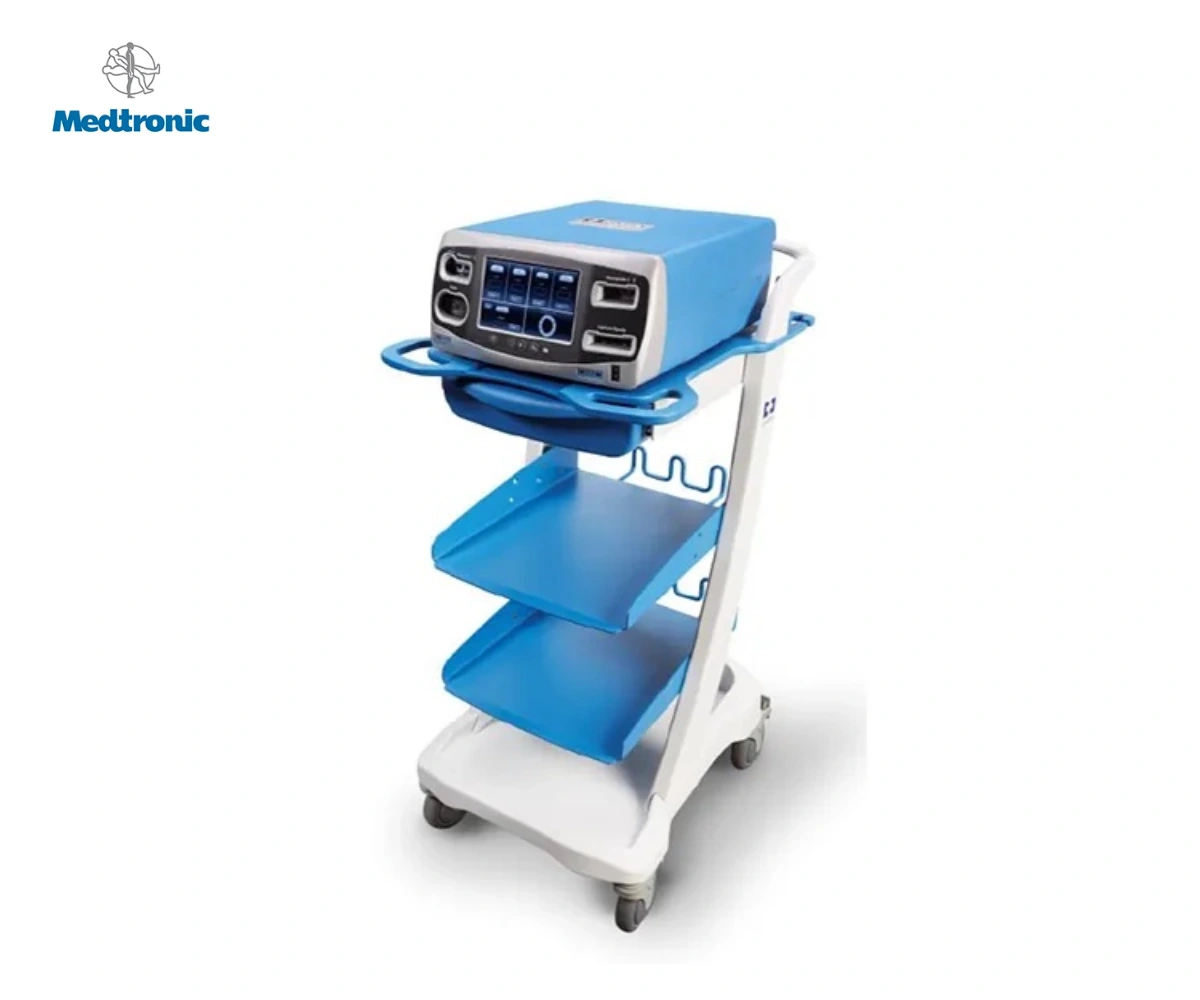

Пример установки полной платформы FT10 на передвижной стойке
