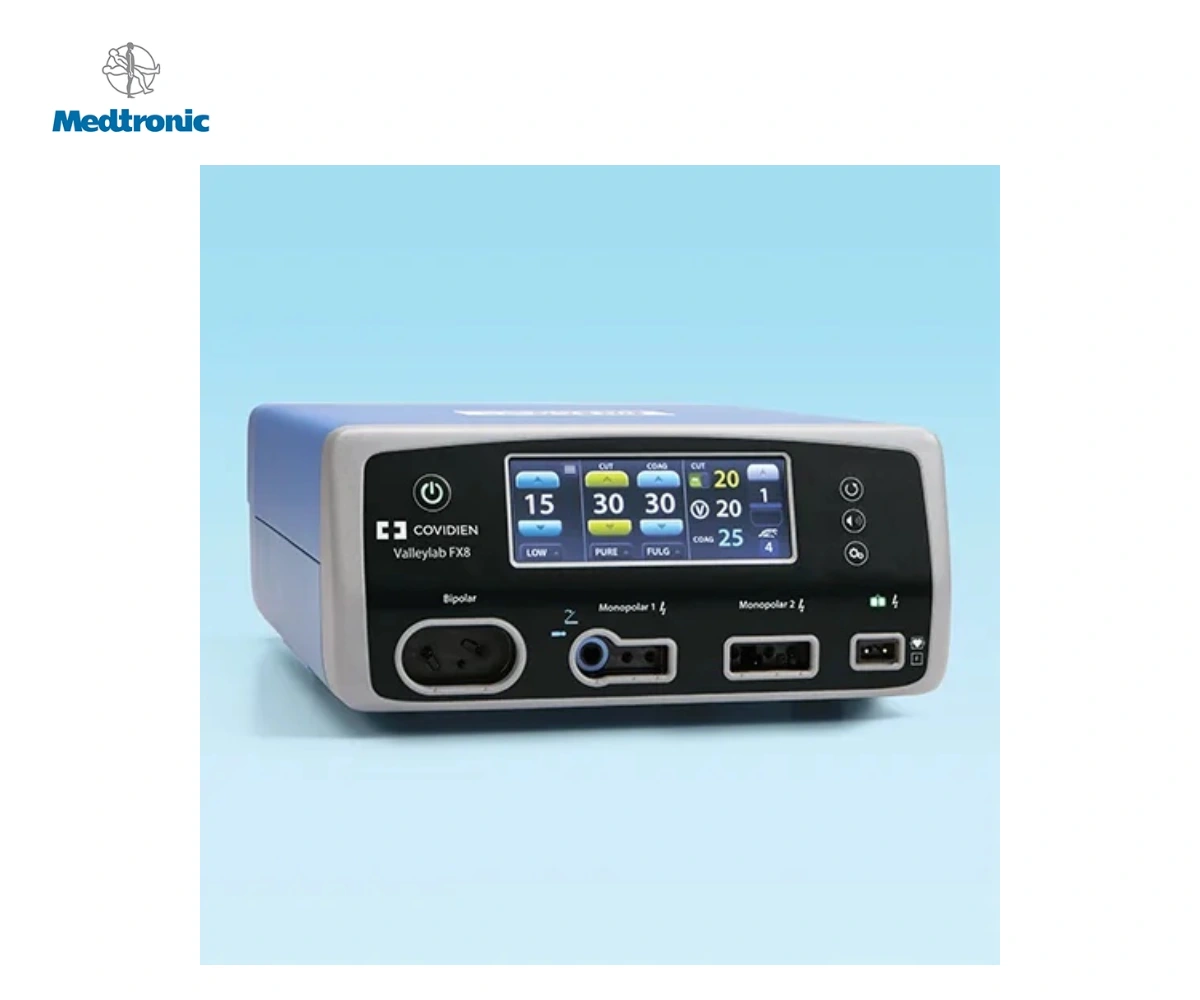

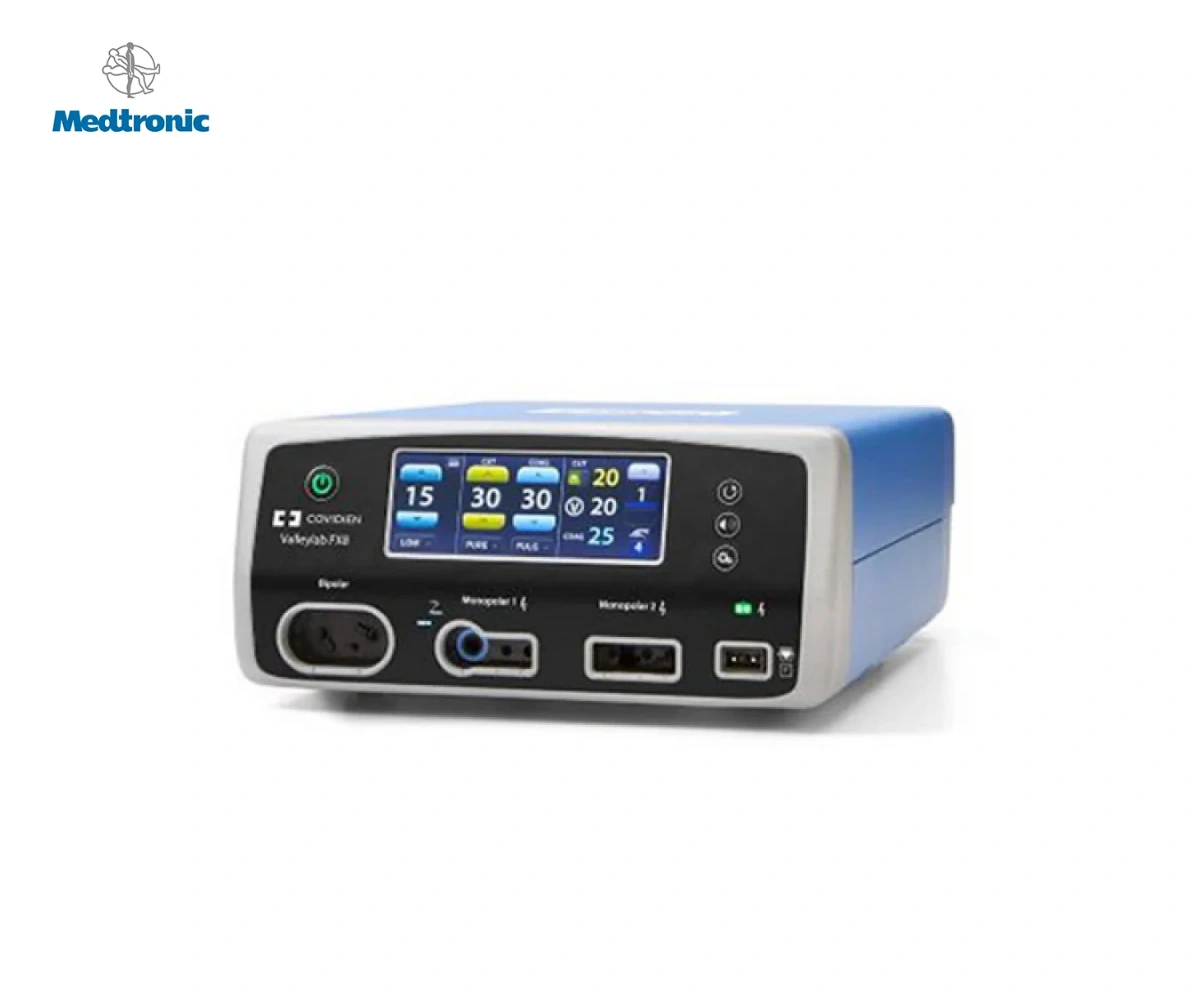

Платформа FX8 для монополярной и биполярной электрохирургии

Valleylab FX8, артикул VLFX8GEN, — электрохирургическая платформа Medtronic для рассечения и коагуляции совместимыми монополярными и биполярными инструментами. В центре её архитектуры — измерение электрических свойств нагрузки, адаптация подачи энергии и управление через единый сенсорный экран. Аппарат подходит для оснащения рабочего места, где важны разные формы коагуляции и понятный выбор соответствующего выхода. Электролигирование LigaSure не следует добавлять в перечень функций FX8: для этой задачи у производителя предусмотрены другие платформы.

При подготовке заявки полезно отделить название платформы от наименования фирменного режима Valleylab. Первое встречается у нескольких моделей генераторов и обозначает семейство продукции; второе относится к определённому сочетанию диссекции и гемостаза, которое требует совместимой рукоятки. Иными словами, наличие на приборе шильдика Valleylab ещё не отвечает на вопрос, какая рукоятка и способ управления будут доступны. Полный код платформы и обозначение инструмента позволяют избежать недоразумения уже на этапе сравнения предложений.

FX8 уместно рассматривать как самостоятельную конфигурацию, а не как сокращённое название какого-либо FT10. У него собственные габариты, масса, набор соединений и документация. У двух аппаратов могут совпасть формы выходного сигнала и даже некоторые максимальные параметры, но это не подтверждает одинаковый функционал специализированных инструментов. Особенно наглядно различие при планировании электролигирования: одни и те же слова «биполярная энергия» не делают обычный биполярный выход эквивалентом каналу LigaSure.

Измерение импеданса и адаптация подачи энергии

В каталоге производителя для TissueFect указано измерение сопротивления ткани 434 000 раз в секунду. Смысл характеристики — частое получение информации об электрической нагрузке для контура регулирования. Это не число измерений температуры, не частота работы хирурга и не независимый показатель глубины воздействия. По мере изменения свойств ткани меняется нагрузка на выход, поэтому алгоритму важно иметь данные не только перед началом, но и во время подачи энергии.

С точки зрения инженера, адаптация мощности не отменяет существования предельных напряжений, тока и мощности для каждой формы сигнала. Один и тот же генератор может выдавать разные фактические значения при разных сопротивлениях. Поэтому техническое сравнение начинают с режима и номинальной нагрузки. Формулировка «мощность до 300 Вт» без этой привязки описывает только часть возможностей. Она не показывает ни поведения в режиме Soft, ни различий двух устройств при работе с биполярным инструментом.

Для хирургической бригады прикладной смысл обратной связи состоит в том, что система учитывает изменение электрических свойств материала в процессе воздействия. Из этого нельзя вывести гарантированную величину термической зоны или обещание одинакового результата для разных тканей и электродов. На результат влияет также форма инструмента, площадь контакта, вид сигнала и длительность применения. Это объясняет, почему полезнее формулировать задачу по методу работы, чем требовать одну абстрактную цифру мощности для всех клинических применений.

Рассечение, фирменный режим Valleylab и рукоятки

Для монополярного рассечения предусмотрены Pure и Blend. В спецификации FX8 режим Pure рассчитан на номинальные 300 Вт при нагрузке 300 Ом, Blend — на 200 Вт при тех же 300 Ом. В обоих случаях речь идёт о характеристиках выхода, а не о предлагаемых клинических установках. Различия связаны с формой сигнала: для Pure указан непрерывный сигнал, у Blend доля активной части составляет 50 процентов. Это разные возможности управления сочетанием рассечения и гемостатического компонента.

Режим Valleylab расширяет возможности совместимой рукоятки там, где требуется сочетать диссекцию и гемостаз без замены инструмента. Для него в заводской таблице приведена иная форма сигнала с активной частью 25 процентов. Сравнение только по максимальной мощности скроет это отличие от Blend. Для понимания применимости режима нужно установить, поддерживает ли его выбранная рукоятка, как оператор выбирает нужное действие и требуется ли дополнительная педаль. Стандартная ручка с двумя кнопками не подтверждает доступность любого фирменного режима.

Рассечение можно включить в программу технической приёмки как отдельную задачу. Инженер сравнивает аппарат с характеристиками на определённой нагрузке; операционная бригада проверяет соответствие доступных действий требуемой рукоятке и способу активации. Эти два вида проверки дополняют друг друга: наличие формы в меню не гарантирует, что в поставленный набор вошёл нужный инструмент, а наличие инструмента не заменяет проверки состояния выхода. Ведомость поставки должна позволять провести обе проверки без догадок.

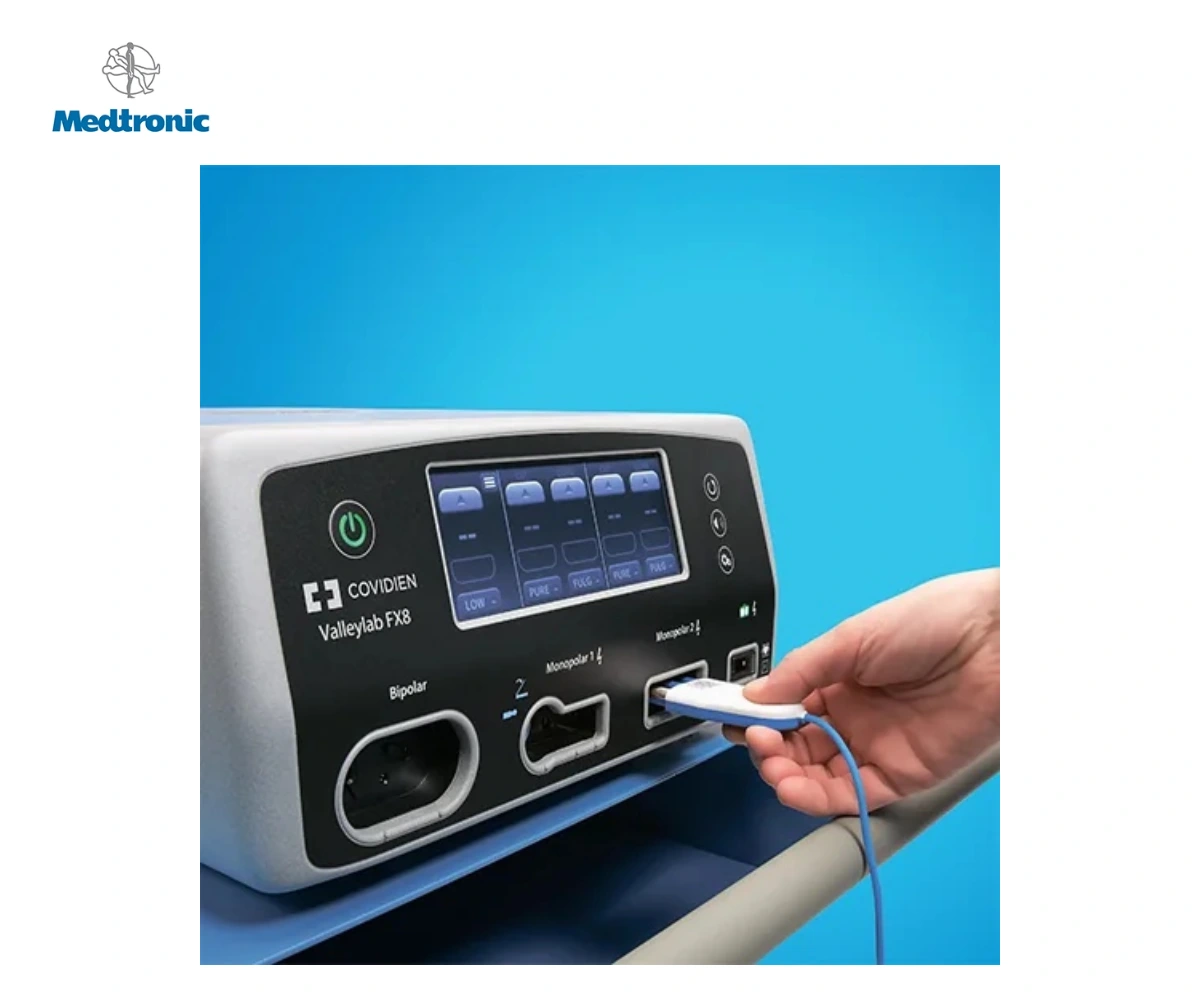

Подключение инструмента к выходу платформы FX8

Формы коагуляции и назначение возвратного электрода

В монополярном разделе FX8 предусмотрены Soft, Fulgurate и Spray. Для всех трёх форм в технической таблице указана номинальная мощность 120 Вт, однако для Soft она приведена при 100 Ом, а для Fulgurate и Spray — при 500 Ом. Сильно различается и пиковое напряжение. Эти цифры показывают, почему однотипное описание «коагуляция 120 Вт» мало говорит о фактических возможностях. Форма для контактного высушивания и режим с искровым воздействием решают разные задачи.

Коэффициент амплитуды, или crest factor, помогает объяснить различие импульсных форм. Для Soft в спецификации FX8 приведено типовое значение 1,5 при номинальной нагрузке, для Fulgurate — 5,3, для Spray — 6,1. Это инженерный параметр формы сигнала, а не шкала силы коагуляции для врача. Для строгого сопоставления важно использовать одинаковую нагрузку и определение параметра. Особенно осторожно следует читать пиковое напряжение: оно не является ни действующей величиной, ни напряжением сети.

Для Fulgurate и Spray предусмотрены варианты Shared, при которых в разрешённой конфигурации возможно совместное монополярное применение. Указываемый для такой схемы номинал относится к общей нагрузке канала. Он не означает, что два инструмента гарантированно получают по 120 Вт каждый. В материалах производителя номинальная нагрузка при двух инструментах рассматривается как параллельная комбинация. Это существенное уточнение для закупок, где иногда путают возможность двойной активации и наличие двух независимых источников полной мощности.

В монополярной цепи FX8 используется возвратный электрод пациента с контролем REM в предусмотренном исполнении. Контроль относится к обратному пути тока, а не к состоянию активного электрода или изоляции всего инструмента. Поэтому при подборе комплекта учитывают совместимость пластин и кабелей наряду с выбранными режимами генератора. Адаптивная обработка данных TissueFect и мониторинг REM выполняют разные задачи; наличие одного не отменяет необходимости исправной работы другого.

Биполярная работа и выбор инструмента

При обычной биполярной работе электроэнергия проходит между рабочими поверхностями инструмента. В технической спецификации FX8 представлены варианты Precise, Standard и Macro, а также наборы уровней Low, Medium и High; отображаемая конфигурация зависит от настроек и версии системы. Для режимов Precise, Standard и Macro приведена номинальная мощность 70 Вт при 100 Ом, но различаются максимальные пиковые напряжения. Таким образом, одинаковая номинальная мощность не делает эти формы идентичными.

Автобиполярная функция касается логики активации в разрешённых условиях и требует совместимой инструментальной цепи. Она не является алгоритмом лигирования сосудов. Для пинцета важны форма концов, допустимые электрические параметры, целостность изоляции и тип кабеля. Если отделение хочет сохранить существующий инструмент, эти сведения полезнее для первичной проверки, чем одно общее название производителя. Желательно сообщить точный артикул и фотографии обоих соединительных концов кабеля, чтобы не предполагать совместимость по внешнему сходству.

Иногда врачебная заявка содержит слова «прецизионная коагуляция», а снабжение трактует их как требование к конкретной надписи на дисплее. Для обоснованного выбора стоит выяснить реальную потребность: какой инструмент применяется, какая зона доступа, важен ли способ активации, требуется ли определённый диапазон настройки или отдельная форма сигнала. После этого можно сопоставить конкретный вариант работы FX8 с задачей. Такой подход облегчает проверку предложения, не привязывая клиническое требование к одному рекламному слову.

Установка, ножное управление и обслуживание

Корпус FX8 весит 8,8 кг; российский каталог указывает размеры 33,5 × 14,6 × 43,6 см по ширине, высоте и глубине. При расчёте полки добавляют место для подключённых кабелей и свободного обслуживания. Максимальная входная полная мощность в электрической спецификации составляет 660 ВА при номинальном сетевом напряжении. Эта величина нужна для планирования питания и не обозначает хирургическую выходную мощность. Тележка, педаль и средство эвакуации дыма также не включаются в массу самого генератора.

Для разных способов активации у производителя предусмотрены отдельные ножные переключатели. Например, трёхклавишная FT6003 перечислена для совместимых платформ, включая FX8; биполярные переключатели выбирают по соответствующему каталожному обозначению. Число клавиш и цвет педали помогают при использовании, но недостаточны для технической идентификации. Если принадлежность сохраняется от другой платформы, проверяют её артикулами и допустимым выходом. Желательно сразу разделить обязательное ножное управление и запасные позиции для второй операционной.

Если в отделении используют несколько аппаратов Valleylab, полезно вести раздельную ведомость программных версий. Система обновления Valleylab Exchange относится к сопровождению совместимой платформы, но наличие сервиса обновлений не превращает FX8 в FT10 и не подтверждает доступность любой новой функции. После обслуживания важны фактическое обозначение установленного программного обеспечения и соответствующее ему руководство. При разборе ошибки фиксируют также, какой инструмент был подключён и к какому каналу относилось сообщение.

Ещё один удобный пример сопоставления режимов — выбор изоляции инструмента. У режимов Soft и Spray одинаковое заявленное значение мощности при собственных номинальных нагрузках, но существенно разные пиковые напряжения. Поэтому нет оснований переносить допустимость одного и того же электрода с первой формы на вторую без сверки его параметров. Отделение указывает нужный клинический метод, а инженер проверяет, что принадлежности рассчитаны на предусмотренный выход. Это особенно важно при работе с длинным инструментом внутри тубуса или канала.

Для рабочего места с несколькими операторами обсудите расположение панели и периферии: кто видит текущий канал, как различают рукоятки, где располагаются педали и можно ли быстро проследить кабель от инструмента до разъёма. В отличие от списка форм тока это свойство готовой установки. На фотографии одного корпуса нельзя оценить ни доступность индикации при развороте стойки, ни риск перепутать переключатели разных устройств. Поэтому проверку компоновки имеет смысл проводить вместе с представителем операционной бригады.

В акте приёмки полезно отдельно отразить активные каналы и испытанные принадлежности. Тогда при дальнейшем расширении набора будет понятно, какие комбинации уже проверены, а какие должны пройти самостоятельную оценку.

Чтобы согласовать комплект FX8, направьте в ИНФОМЕД список используемых монополярных рукояток и биполярных инструментов, тип возвратного электрода, требуемые педали и предполагаемое размещение аппарата. Для действующей операционной сообщите, какие принадлежности хотите сохранить; для новой — какие функции должны быть готовы одновременно. Тогда можно составить предложение с отдельными строками на генератор, принадлежности длительного использования и расходные материалы, а не оценивать рабочее место по одному изображению панели.

Номинальные значения выхода FX8 из спецификации производителя
РежимНагрузкаНоминальная мощностьТиповой crest factor
Pure300 Ом300 Вт1,5
Blend300 Ом200 Вт2,3
Soft100 Ом120 Вт1,5
Fulgurate500 Ом120 Вт5,3
Spray500 Ом120 Вт6,1
Precise / Standard / Macro100 Ом70 Вт1,6 / 1,6 / 1,8
Что относится к платформе, а что к отдельному оснащению
ЭлементЧто согласовать
VLFX8GENКорпус 33,5 × 14,6 × 43,6 см; масса 8,8 кг
Монополярная рукояткаФункции управления, разрешённые режимы и электроды
Биполярный инструментСоединение, допустимое напряжение и кабель
Электрод пациентаСовместимость с контролем REM
Тележка и эвакуатор дымаОтдельная комплектация и место размещения

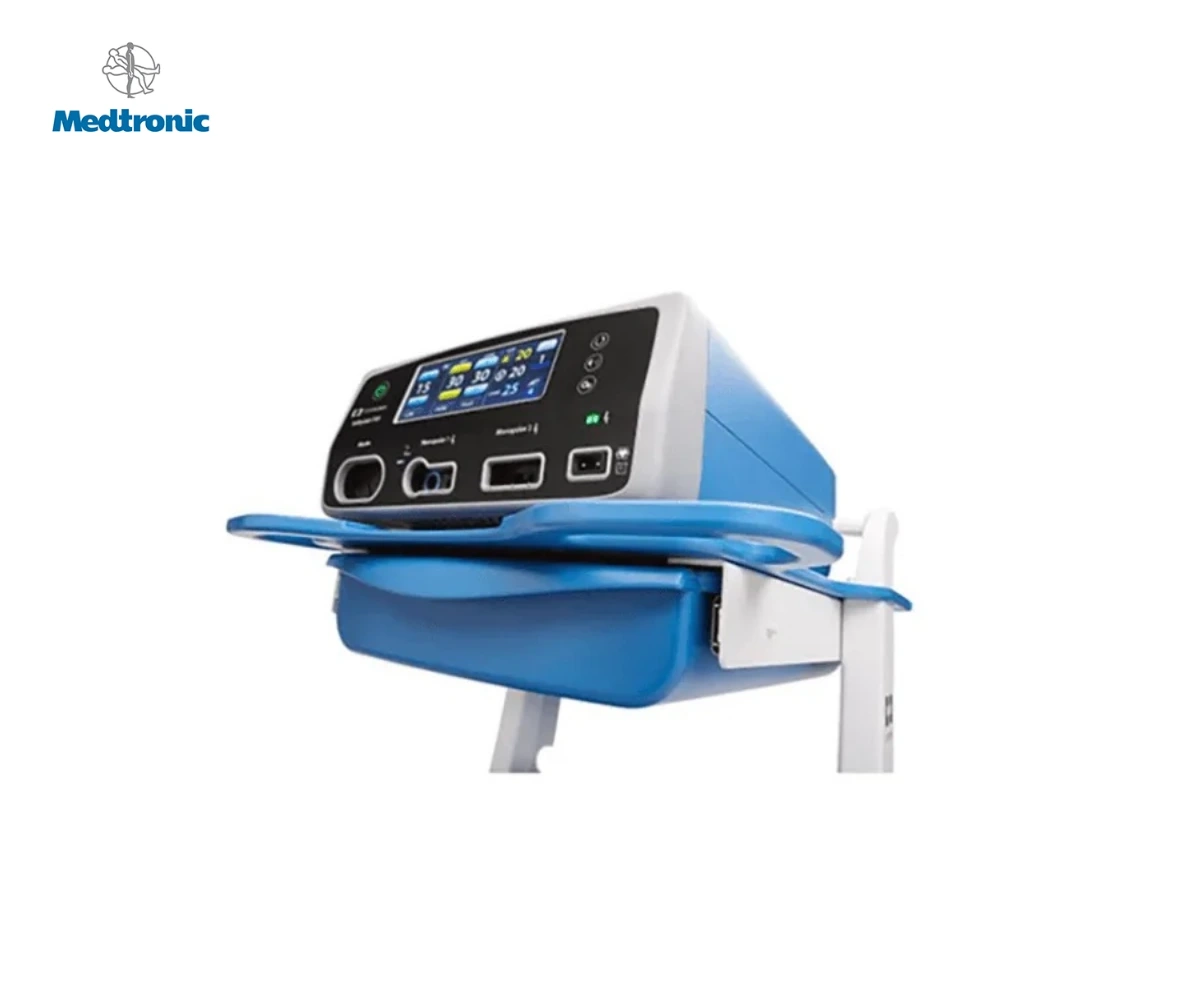

Размещение FX8 на полке передвижной стойки
