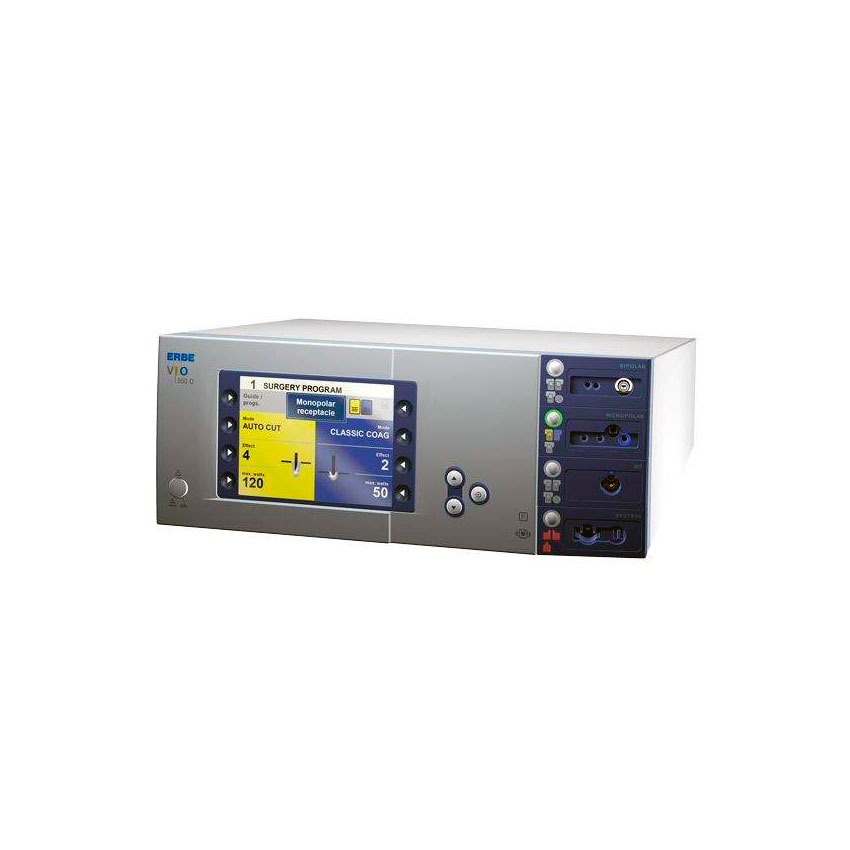

Электрохирургический аппарат — генератор высокочастотной электрической энергии, используемой с совместимыми инструментами для рассечения и коагуляции тканей. Тканевой эффект возникает при преобразовании электрической энергии в тепло. Характер воздействия зависит от формы сигнала, плотности тока, свойств ткани, инструмента и времени контакта. Поэтому число ватт не описывает действие аппарата полностью.
В разговорной речи устройство называют электрокоагулятором, но современные системы могут поддерживать несколько разных функций. Возможности конкретного генератора не следует распространять на весь класс. Рассечение, контактная коагуляция, аргоноплазменное воздействие и герметизация сосудов требуют соответствующих режимов, инструментов и подтверждённой совместимости.
Как формируется тканевой эффект
Электрический ток проходит через ткань, обладающую сопротивлением, и вызывает её нагрев. При разных условиях получаются различающиеся тканевые эффекты. На результат влияют площадь активной части инструмента, характер контакта, содержание жидкости, электрические свойства ткани и динамика перемещения. Одинаковая установленная мощность у двух устройств или разных режимов не гарантирует одинакового результата.
Генератор может контролировать электрическую нагрузку и регулировать подачу энергии по собственному алгоритму. Название режима и шкала эффекта обычно связаны с конкретной платформой. Переносить настройки между производителями по сходству названия недопустимо. При выборе оборудования оценивают доступные функции и обучение, а рабочие параметры определяют по инструкции и клиническому протоколу.
Монополярная и биполярная цепь
При монополярной электрохирургии активный инструмент и возвратный электрод образуют части электрической цепи, проходящей через пациента. Возвратный электрод имеет специальное назначение; его нельзя рассматривать как обычное заземление. Качество контакта, совместимость и контроль цепи важны для работы системы.
В биполярном инструменте две рабочие электродные части расположены близко друг к другу, и основной путь тока проходит через ткань между ними. Для такого режима отдельный возвратный электрод обычно не нужен. Это не означает отсутствия теплового риска: нагрев и остаточное тепло инструмента сохраняют значение.

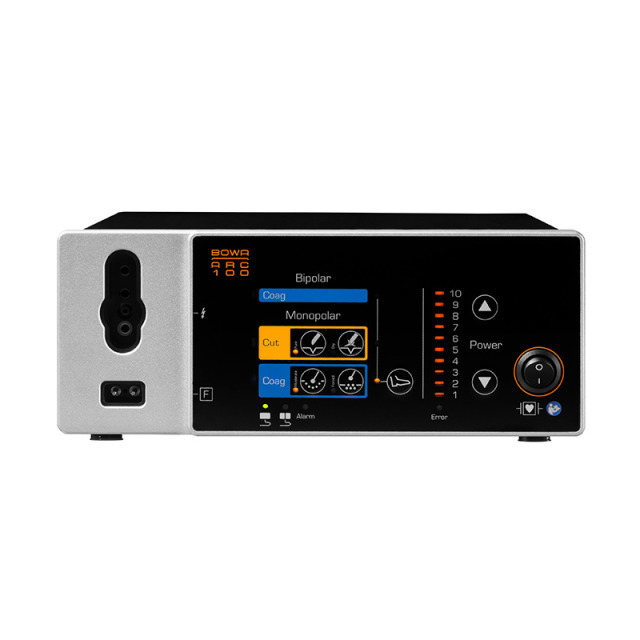

Некоторые аппараты поддерживают обе схемы, но набор гнёзд и их внешний вид не определяют весь функционал. Проверяют тип подключения, назначение порта, поддерживаемый инструмент и требования к активации. Нельзя подтверждать совместимость только фактом физического соединения разъёмов.
| Вариант | Особенность системы | Что требуется уточнить |
|---|---|---|
| Монополярная работа | Цепь с активным и возвратным электродами | Совместимые электроды, контроль контакта, допустимые инструменты |
| Биполярная работа | Локальный путь между электродами инструмента | Поддерживаемые пинцеты и режимы активации |
| Аргоноплазменная коагуляция | Передача энергии через ионизированный газ | Газовый модуль, зонды, принадлежности и обучение |
| Герметизация сосудов | Согласованная работа генератора и специального инструмента | Разрешённые инструменты, ограничения и расходные материалы |
| Комбинированная платформа | Несколько технологий в одной системе | Какие функции реально входят в поставку |
Почему мощность не является главным критерием
Максимальная мощность описывает лишь одну характеристику генератора при определённых условиях нагрузки. Для сравнения важны выходные режимы, регулирование, диапазон совместимых инструментов и предусмотренные средства контроля. Более высокая мощность не означает автоматически более точное воздействие или большую клиническую пригодность.
В описаниях встречаются термины «чистое рассечение», «смешанный режим», «мягкая коагуляция» и другие коммерческие обозначения. Их следует расшифровывать через документацию платформы. При закупке полезнее записать требуемую функцию и подтверждающие документы, чем объединить в техническом задании названия режимов нескольких производителей.
Инструменты и расходные материалы
Система включает генератор, активные инструменты, кабели, педали и необходимые электроды. Для отдельных технологий добавляются газоснабжение, аспирация дыма и специальные принадлежности. Стоимость и доступность инструментов могут определять эксплуатационные возможности сильнее характеристик самого генератора.
Одноразовый инструмент нельзя считать многоразовым из-за внешней прочности. Для многоразового учитывают допустимую обработку, ресурс и контроль целостности изоляции. Наличие повреждения кабеля или инструмента нельзя компенсировать сменой режима аппарата. Порядок проверки задаётся производителем и локальными процедурами.
Хирургический дым требует отдельного решения по удалению. Обычная аспирация жидкости и специализированная эвакуация дыма решают разные задачи. Устройство удаления дыма выбирают с учётом инструмента, фильтрации и организации операционного поля.
| Критерий | Содержание проверки | Почему важен |
|---|---|---|
| Профиль операций | Перечень фактически применяемых технологий | Ненужные режимы не компенсируют отсутствие нужного инструмента |
| Совместимость | Точные модели инструментов, кабелей и электродов | Разъём не подтверждает допустимость подключения |
| Контроль цепей | Предусмотренные сигналы неисправности и контроля контакта | Помогает обнаруживать технические проблемы |
| Эргономика | Порты, педали, индикация выбранного режима | Снижает вероятность ошибки выбора канала |
| Обработка и ресурс | Документированные циклы и проверки принадлежностей | Определяет реальную готовность комплекта |
| Сервис и обучение | Проверки, обучение, доступность расходников | Необходимы для устойчивой эксплуатации |
Практический разбор: «тот же разъём»
У отделения остался запас инструмента от прежней платформы. Внешне его разъём подходит к новому генератору. Этого недостаточно: необходимо подтверждение совместимости и разрешённого режима. Различаться могут электрические характеристики, распознавание инструмента, управляющие сигналы и ограничения изоляции.
Закупочную проверку проводят по списку артикулов. Если совместимость не подтверждается, расходы на замену инструментов включают в проект. Такой подход предотвращает ситуацию, когда генератор установлен, но ключевые операции нельзя выполнять с имеющимся набором.
Инженерная проверка и эксплуатационные ограничения
На приёмке проверяют идентификацию аппарата, комплектность, техническую документацию, работоспособность управления и предусмотренные тесты. Выходные характеристики и электрическую безопасность оценивают подходящими измерительными средствами по установленной процедуре. Демонстрация нагрева произвольного материала не заменяет инженерных испытаний.
Совместная работа с другими электрическими устройствами, наличие имплантированных систем, горючих веществ или обогащённой кислородом среды требуют специального планирования. Статья о выборе не задаёт универсальных правил применения для таких ситуаций. Они рассматриваются в документации и процедурах учреждения с участием ответственных специалистов.
В эксплуатации ведут учёт принадлежностей и неисправностей. Повторяющиеся тревоги, нестабильная активация и повреждения изоляции являются основанием для технической оценки, а не поводом обходить защитные функции. Важно заранее знать, где находится резервный комплект и как организована передача оборудования в сервис.
Частые вопросы
Чем аппарат отличается от ультразвукового хирургического инструмента? Это разные механизмы передачи энергии. Комбинированные системы могут объединять технологии, но наличие одной не подразумевает наличие другой.
Всегда ли биполярный режим безопаснее? У него иной путь тока, однако остаются риски термического повреждения и ошибки использования. Применимость определяют по задаче и конкретному инструменту.
Можно ли сравнивать аппараты по максимальному числу режимов? Только после расшифровки функций. Разные названия могут описывать близкие возможности, а одна технология может требовать отдельного платного модуля или расходного инструмента.
Четыре разных вопроса к выходному сигналу
Мощность характеризует скорость передачи энергии при заданных условиях, напряжение влияет на электрическое взаимодействие, длительность определяет время воздействия, а форма сигнала — его временную организацию. Эти параметры связаны, однако ни один в отдельности не описывает клинический эффект. Для понимания документации важно не смешивать их.
В тканях нагрузка меняется по мере воздействия. Генераторы по-разному реагируют на эти изменения, поэтому установленное число и фактически реализованный режим не всегда совпадают с бытовым представлением о постоянном нагревателе. Сравнение платформ требует документации и профессиональной демонстрации, а не предположения, что более высокая цифра означает более интенсивный эффект во всех условиях.
Для инженера значимы не только максимальные параметры, но и методы проверки каждого режима. Нагрузочные средства, подключения и последовательность испытаний должны соответствовать оборудованию. Проверка только включения питания не позволяет оценить весь выходной тракт.
| Документ или элемент | Что подтверждает | Когда особенно важен |
|---|---|---|
| Перечень совместимых инструментов | Разрешённую конфигурацию системы | Обновление генератора при сохранении прежнего парка |
| Описание режима | Назначение и ограничения функции | Сравнение разных производителей |
| Инструкция обработки | Допустимость повторного применения принадлежности | Многоразовые кабели и инструменты |
| Программа технической проверки | Контролируемые характеристики и методы | Приёмка и обслуживание |
| Сервисная схема | Порядок восстановления работы | Высокая нагрузка операционного блока |
Разбор закупки для нескольких операционных
Отделение планирует использовать один тип генератора в разных операционных. Унификация управления может упростить обучение, но перечни инструментов и технологий по профилям всё равно нужно согласовать. Для одной операционной достаточно базовой конфигурации, для другой необходим специальный инструмент и дополнительный модуль.
В проекте разделяют общую платформу и профильные комплекты. Проверяют, какие принадлежности можно перемещать, как они обрабатываются и что должно постоянно находиться на каждом рабочем месте. Это помогает избежать ситуаций, когда аппарат формально доступен, а нужная педаль, кабель или инструмент заняты в соседнем помещении.
Резервирование также планируют на уровне системы. Запасной генератор не решает проблему, если к нему нет совместимых расходных инструментов. Напротив, избыточная закупка редких принадлежностей без нужного режима не создаёт дополнительной готовности.
