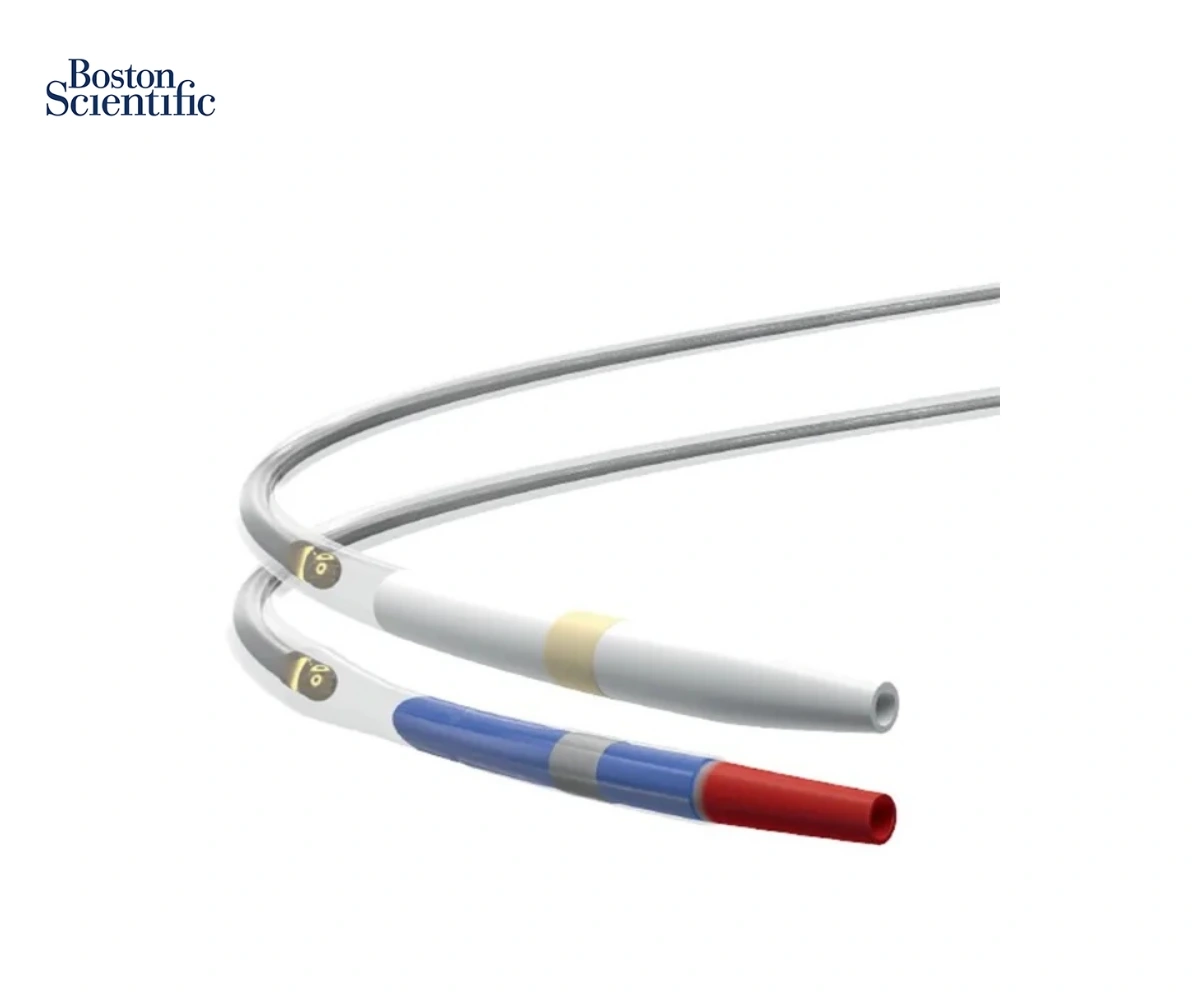

OptiCross — семейство ротационных катетеров для внутрисосудистой ультразвуковой визуализации. Коронарные версии и периферические OptiCross 18 / 35 имеют разные характеристики. В заказе указывают конкретное исполнение и совместимую систему Boston Scientific.

Конструкция и особенности OptiCross: коронарные и периферические версии
Ротационный ультразвуковой элемент формирует поперечные изображения сосуда. Коронарные HD и 6 HD, а также периферические 18 и 35 представлены раздельными конфигурациями. Внутрисердечный ULTRA ICE PLUS не является вариантом OptiCross и не включён в таблицу этого семейства.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Бренд / производитель | Boston Scientific |
| Метод | Внутрисосудистое УЗИ, IVUS |
| Технология | Ротационная |
| Коронарные версии | OptiCross, OptiCross HD, OptiCross 6 HD — отдельные исполнения |
| Периферические версии | OptiCross 18 и OptiCross 35 — отдельные исполнения |
| Базовая система | Совместимая платформа Boston Scientific |
| Коронарный OptiCross | 40 МГц; конфигурация 5 F |
| Коронарный OptiCross HD | 60 МГц; конфигурация 5 F |
| Периферический OptiCross 18 | 30 МГц; рабочая длина 135 см; проводник до 0,018″; интродьюсер 6 F |
| OptiCross 18: телескопический участок | 15 см |
| OptiCross 18: проходной профиль | 3,5 F |
Подбор конкретного исполнения
Для подбора сообщите сосудистую область, точную версию OptiCross и модель установленной платформы. Проводник, доступ, интерфейс и устройство протяжки согласуются по выбранному катетеру. Частота одной версии не переносится на остальные.
Изделие и базовая система
Катетер или рабочий инструмент является частью определённой аппаратной системы. Его назначение нельзя оценивать без модели консоли, соединительного интерфейса и предусмотренных принадлежностей. При выборе отделяют расходный компонент от оборудования, которое обеспечивает привод, обработку сигнала или контроль параметров. Точное соответствие поколений системы имеет значение даже при совпадении торговой марки.
Техническая конфигурация рабочего места
Для согласования необходимы рабочая длина, размер сосудистого доступа, проводниковая совместимость и состав комплекта. Эти параметры относятся к конкретному исполнению. Если существуют несколько вариантов внутри серии, их размеры и функциональные возможности перечисляют отдельно. Комплектный кабель, адаптер или магистраль не следует считать включённым по изображению всей системы. Техническая заявка должна отражать то, что действительно требуется отделению.
Сравнение по клинической задаче
Способ измерения или воздействия определяется конструкцией изделия. Подмена его общей формулировкой «высокотехнологичный катетер» не помогает выбрать конфигурацию. Для осмысленного сравнения учитывают принцип работы, анатомическую область, доступ и совместимую консоль. Данные соседней серии или более нового поколения нельзя автоматически переносить на рассматриваемый вариант. Условия применения и интерпретацию результатов определяет подготовленный медицинский специалист.
Коронарная и периферическая части семейства
OptiCross объединяет несколько самостоятельных конфигураций. Коронарные OptiCross HD и 6 HD следует отличать от периферических OptiCross 18 и 35. Цифры в названии не являются единой шкалой качества или поколения. Они помогают идентифицировать конкретное изделие с собственными требованиями к проводнику, доступу и платформе. Для запроса нужно выбрать область применения и точную версию, после чего согласовать её параметры. Общее обозначение OptiCross без модификации недостаточно для формирования однозначной технической спецификации.
Ротационное сканирование в системе Boston Scientific
Рабочий ультразвуковой элемент вращается внутри катетера, формируя поперечное изображение сосуда. Для этого необходимы предусмотренные интерфейс и аппаратная система. Проводниковая и измерительная части должны быть согласованы с конкретной версией. Коронарный HD-катетер нельзя описывать параметрами периферического 35, даже если обе позиции подключаются к системам одной марки. Функции анализа определяются не только катетером, но и платформой. Поэтому оснащение рентгеноперационной следует обсуждать как полную конфигурацию, а не как покупку одного изделия с общим обозначением IVUS.
Какие позиции относятся к другому классу
ULTRA ICE PLUS представляет отдельное направление внутрисердечной ультразвуковой визуализации и не является модификацией OptiCross. Различие касается анатомической задачи, устройства и комплектации. Его нельзя включать в таблицу коронарных или периферических OptiCross как очередной типоразмер. Внутри семейства OptiCross также сохраняют самостоятельность HD, 6 HD, 18 и 35. Разделение по назначению делает каталог полезным для врача: он видит реальные варианты выбора и не получает искусственно объединённые характеристики нескольких разных изделий.
Что показывает внутрисосудистое УЗИ
IVUS формирует поперечное ультразвуковое изображение сосуда изнутри его просвета. Это отличается от ангиографии, где контрастирование прежде всего показывает силуэт заполненного просвета в проекции. Поперечное изображение позволяет оценивать геометрию просвета, особенности стенки и положение внутрисосудистых конструкций в пределах визуализируемого участка. Обе технологии дополняют друг друга. Ультразвуковой катетер не превращает измерение в автоматическое клиническое решение: специалист должен сопоставить изображение с анатомией, фазой вмешательства и остальными данными. Каталожное поле изображения показывает техническую возможность отображения, а не гарантированную диагностическую информативность на всей его площади.
Частота, глубина и геометрия изображения
Частота ультразвукового преобразователя связана с характеристиками разрешения и проникновения, но выбирать катетер только по максимальному числу мегагерц неправильно. Существенны предусмотренный сосудистый бассейн, поле изображения, конструкция датчика и совместимость платформы. Наружный профиль катетера определяет требования к доставке, а частота относится к формированию изображения. Эти параметры нельзя взаимозаменять. Для крупных периферических сосудов и коронарного русла могут требоваться разные конфигурации. Сравнение должно выполняться внутри соответствующей задачи, с учётом доступной рабочей длины и размеров проводниковой системы.
Цифровая и ротационная архитектура
В ротационной системе сканирование связано с механическим движением ультразвукового элемента. В цифровых катетерах с электронной решёткой пространственное сканирование реализуется иначе. Это различие влияет на устройство катетера, подключение и подготовку. Оно не означает универсального превосходства одной архитектуры над другой. Для оснащения важнее установить, какой катетер поддерживает имеющаяся консоль, какие интерфейсы нужны и какие режимы доступны для данной комбинации. Термин «цифровой» не следует использовать просто как синоним современного изображения: в контексте IVUS он может обозначать конкретный тип катетерной технологии.
Протяжка и воспроизводимость измерений
Последовательность поперечных срезов помогает рассматривать сосуд по длине, однако расстояние между изображениями должно интерпретироваться с учётом способа получения серии. Ручное перемещение и автоматизированная протяжка имеют разные условия воспроизводимости. Наличие механизма протяжки и его совместимость проверяют отдельно от самого катетера. Скорость, длина хода и программная обработка относятся к конкретной системе. Снимок одного среза не заменяет полноценную оценку сегмента, а продольная реконструкция зависит от качества исходных данных. Для сравнения исследований важно сохранять информацию о модели катетера и конфигурации получения изображений.
Артефакты и пределы трактовки
На ультразвуковое изображение влияют положение катетера, движение, выраженные отражающие структуры и особенности акустического контакта. Тень за интенсивно отражающей структурой не должна автоматически трактоваться как отсутствие ткани. Геометрия среза также зависит от положения датчика относительно оси сосуда. Поэтому программное измерение контура требует оценки специалистом. В карточке оборудования нельзя обещать, что отдельный катетер сам устранит диагностическую неопределённость. Практическая ценность технического описания заключается в объяснении возможностей и совместимости, а не в замене профессиональной интерпретации.
Изображения и программные функции
Пример экрана показывает характер представления ультразвуковых данных. Он не подтверждает наличие у каждой консоли всех цветовых режимов, автоматических измерений или функций совмещения с ангиографией. Программные возможности зависят от платформы, версии и предусмотренных опций. При запросе комплектации следует отдельно указать, какие способы сохранения и анализа данных нужны отделению. Для дооснащения важно проверить совместимость с существующей инфраструктурой. Сам катетер является источником измерительной информации, а её отображение, архивирование и дальнейший анализ выполняются другими компонентами системы.
Просвет, стенка и акустическое поле
Поперечное изображение содержит несколько разных объектов оценки. Контур просвета описывает пространство внутри сосуда, тогда как более наружные границы относятся к стенке и окружающим структурам в пределах их различимости. Диаметр поля изображения не равен диаметру измеренного просвета. Настройки отображения могут менять визуальную заметность границ, но не превращают неразличимую структуру в достоверно измеренную. При сравнении катетеров важно учитывать, какие именно данные нужны для задачи отделения: обзор крупного периферического сегмента и детализация коронарного участка требуют разных конфигураций. Указание одной частоты без описания области применения не позволяет сделать осмысленный выбор.
Клинический сценарий выбора конфигурации
Если отделение использует катетер для оценки периферического сосудистого сегмента, сначала проверяют соответствующее назначение, поле изображения и доставку. При коронарной задаче определяющими могут стать совместимость направляющего катетера, дистальная геометрия и поддержка конкретной платформы. Во втором случае нельзя выбирать изделие только потому, что у него больше поле изображения, а в первом — только по более высокой частоте. Техническая спецификация должна связывать задачу и конструкцию. Это позволяет врачу сформировать обоснованный перечень, а специалисту по закупкам — сравнить предложения по одним и тем же признакам. Иллюстративные изображения помогают понять формат данных, но не заменяют проверку свойств выбранного катетера.
Контроль соответствия при смене расходного материала
При переходе на другую версию сохраняют перечень параметров, которые были существенны для отделения: область применения, доставка, доступ, рабочая длина, совместимая система и способы анализа. Замена по одному совпавшему торговому имени может изменить сразу несколько из этих признаков. Поэтому даже внутри одного семейства полезно составить сравнительную таблицу. В неё вносят только характеристики конкретных исполнений. Такой подход не требует искусственно объявлять один катетер лучшим: он помогает установить, подходит ли новая конфигурация для прежнего рабочего процесса.
Как читать технические параметры системы
Рабочая длина характеризует доступную длину катетера, а не протяжённость исследуемого или обрабатываемого сегмента. Размер в French относится к определённой части конструкции и должен сопоставляться с требованиями к интродьюсеру либо направляющему катетеру. Диаметр проводника описывает допустимую проводниковую платформу. Эти три параметра связаны, но не заменяют друг друга. При согласовании конфигурации полезно отдельно записать путь доступа, размеры всех вложенных компонентов и необходимые соединения. Такая запись выявляет несовместимость раньше, чем простое сравнение названий. Если предполагается обмен устройств, дополнительно оценивают длину проводника и возможность сохранения его положения в рамках предусмотренной технологии.
Расходный компонент и оборудование многократного использования
Фотография катетера рядом с консолью показывает способ применения системы, но не означает, что консоль входит в комплект. Аналогично, изображение интерфейса не подтверждает наличие всех показанных программных функций в конкретной установке. При закупке разделяют расходный материал, интерфейс подключения, базовую систему и дополнительные опции. Для каждого компонента определяют модель и совместимость. Это особенно важно при дооснащении действующей рентгеноперационной, где уже установлено оборудование определённого поколения. В такой ситуации точное наименование и конфигурация существующей системы позволяют избежать заказа технически подходящего по назначению, но несовместимого по интерфейсу изделия.
Что влияет на сопоставимость предложений
Корректное сравнение начинается с одинаковой клинической роли и одинакового состава. Нельзя сопоставлять один катетер и полный процедурный комплект как равные позиции только потому, что они имеют общее торговое название. Следует указать исполнение, размер, рабочую длину, принадлежности и число единиц. Приведённые в таблице варианты являются отдельными заказными позициями. Если нужны несколько размеров для запаса отделения, каждый из них записывают отдельно. Заявленные функциональные особенности рассматривают в пределах выбранной версии, без переноса возможностей другой модели. Такой подход помогает получить предложение, которое можно проверить по конкретным техническим признакам.
Документы для приёмки и эксплуатации
При приёмке сопоставляют маркировку поставленного изделия с согласованным артикулом и комплектацией. Для расходного компонента проверяют целостность упаковки и сведения, необходимые для прослеживаемости. Для аппаратной части сохраняют данные о совместимой конфигурации и установленных принадлежностях. Подготовка персонала должна относиться к конкретной системе, а не только к общему классу вмешательств. Описание на сайте помогает разобраться в устройстве и выборе, тогда как инструкция определяет порядок подготовки, применения и ограничения. При изменении поколения консоли или расходного материала совместимость следует пересматривать, даже если название семейства осталось прежним.
Исполнения и комплектация OptiCross: коронарные и периферические версии
OptiCross HD: Коронарная версия; совместимость по конкретному артикулу.
OptiCross 18: Периферический катетер IVUS.
OptiCross 35: Периферический катетер IVUS.
Позиции в таблице относятся к отдельным исполнениям. Они не обозначают обязательный состав одной упаковки или набора для одного вмешательства. Для запроса укажите нужный код и параметры: комплектация и количество согласуются индивидуально.
| Обозначение / артикул | Техническое исполнение |
|---|---|
| OptiCross HD | Коронарная версия; совместимость по конкретному артикулу |
| OptiCross 6 HD | Отдельная коронарная конфигурация; совместимость по конкретному артикулу |
| OptiCross 18 | Периферический катетер IVUS |
| OptiCross 35 | Периферический катетер IVUS |
Что учесть при выборе OptiCross: коронарные и периферические версии
| Критерий | Что согласовать | Зачем это учитывать |
|---|---|---|
| Назначение | Конкретная функция и область применения | Подходящая модель |
| Конструкция | Рабочая часть и размеры | Техническое соответствие |
| Совместимость | Модель базовой системы и принадлежности | Согласованная комплектация |
| Исполнение | Точный артикул и состав поставки | Идентификация изделия |
| Количество | Единица учёта и требуемое число изделий | Корректная заявка |
