Внутрисосудистый ультразвук, или IVUS, — метод получения поперечных изображений сосуда с помощью миниатюрного ультразвукового преобразователя в катетере. Система передаёт акустические импульсы и анализирует отражения от окружающих структур. Из последовательности сигналов формируется срез, на котором оцениваются просвет и доступные визуализации элементы сосудистой стенки. В отличие от ангиографии, изображение строится изнутри сосуда и основано на акустических свойствах тканей.

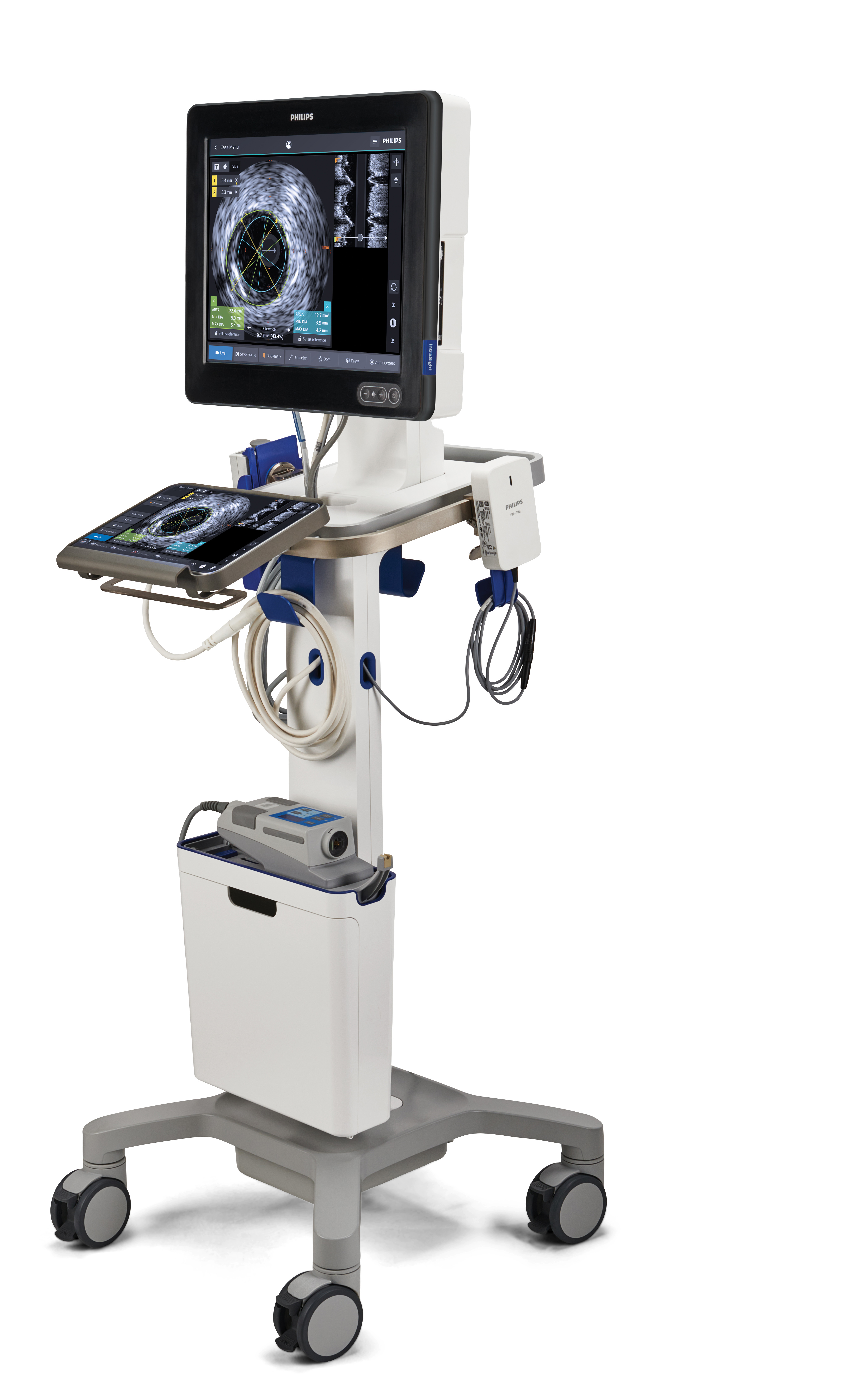

IVUS-комплекс включает катетер, интерфейс его подключения, обработку сигнала, монитор и программные инструменты измерения. При исследовании протяжённого участка используется контролируемое перемещение катетера, в том числе моторизованная протяжка в поддерживаемой конфигурации. Корректность пространственной серии зависит не только от качества отдельного кадра, но и от известного положения преобразователя во времени.
Как формируется внутрисосудистый срез
Ультразвуковой импульс распространяется от преобразователя, отражается на границах с различными акустическими свойствами и возвращается к приёмнику. По времени прихода оценивается расстояние, а по характеристикам отражения формируется яркость. Это измерительная модель, использующая допущения о распространении звука. Яркая граница не является буквальной фотографией ткани и требует профессиональной интерпретации.
Кольцевой обзор может формироваться механическим вращением преобразователя или электронным переключением элементов массива. Эти архитектуры различаются конструкцией катетера, характером возможных артефактов и требованиями к подключению. Называть один вариант безусловно более точным для всех задач неправильно: сравнение зависит от конкретной системы, частоты, катетера и условий исследования.
Частота ультразвука влияет на баланс детализации и глубины проникновения. Более высокая частота может улучшать различимость мелких структур, но сопровождается изменением затухания. Указание частоты само по себе не описывает всю разрешающую способность: важны апертура, обработка, полоса и геометрия. Рекламное число нельзя напрямую переводить в гарантированную видимость любой границы сосуда.
Механический и электронный катетер
В механическом исполнении вращающийся элемент связан с приводом, а его движение должно соответствовать угловой развёртке изображения. Неравномерное вращение может деформировать изображение: структуры растягиваются или сжимаются по углу. Такой артефакт не следует интерпретировать как реальное изменение формы сосуда. Его вероятность зависит от конструкции, изгибов и условий работы катетера.
В электронном исполнении круговой обзор создаётся массивом элементов без того же механизма вращения. Это устраняет определённый класс механических искажений, но не исключает другие ограничения, включая особенности ближней зоны и обработки. У каждого катетера есть собственные требования к подготовке и интерфейсу; объединять их в одну универсальную инструкцию нельзя.
Калибр катетера, направляющий проводник и доступ определяются разрешённой конфигурацией. Катетер является инвазивным изделием, поэтому его применение требует соответствующей клинической подготовки. Здесь рассматриваются принципы получения данных и технического сравнения, а не последовательность введения или выполнения вмешательства.
| Компонент | Что обеспечивает | Что важно при сравнении |
|---|---|---|
| Ультразвуковой катетер | Излучение и приём изнутри сосуда | Архитектура, частота, размеры и разрешённая область применения |
| Интерфейсный модуль | Связь катетера с системой | Совместимость конкретной модели и поколения |
| Привод или электронное управление | Формирование кругового обзора | Характерные артефакты и требования к подготовке |
| Протяжка | Получение последовательности вдоль сосуда | Известная скорость, стабильность и сохранение пространственного контекста |
| Обработка изображения | Представление эхосигналов и инструментов анализа | Доступные режимы, ограничения и воспроизводимость настроек |
| Архив и интеграция | Сохранение серии и связи с процедурой | Полнота данных, экспорт и повторное измерение |
Разрешение и глубина: разные характеристики
Осевое разрешение относится к различению структур вдоль направления распространения ультразвука, а боковое — к разделению соседних объектов поперёк луча. Эти характеристики меняются в зависимости от геометрии и расстояния. Одно число «разрешение» без уточнения направления и условий недостаточно для технического сравнения.
Глубина отображения определяет доступный радиальный диапазон, но не гарантирует одинаковое качество на всей глубине. Сильное затухание может ограничить видимость дальней границы, даже если она формально находится внутри поля. Если нужный контур не различим, программное увеличение изображения не восстанавливает утраченную информацию.
Динамический диапазон и усиление меняют визуальное представление тканей. Слишком яркое изображение может скрывать слабые различия, а чрезмерное снижение усиления — делать границы неполными. При сравнении серий важно учитывать настройки. Разница внешнего вида после изменения обработки не обязательно означает реальную динамику структуры.
Акустические тени, реверберации и ближняя зона
Сильный отражатель может создавать яркий сигнал и ограничивать прохождение звука дальше, формируя акустическую тень. В такой области отсутствие изображения глубжележащих структур не означает их отсутствия. Измерять невидимый контур как будто он отчётливо определён нельзя; ограничение должно быть учтено при анализе.
Реверберации возникают при многократных отражениях и могут формировать повторные линии или дуги. Они имеют физическую связь с исходным отражателем, но не представляют дополнительные реальные слои. Отличить артефакт помогает закономерность расположения и сопоставление последовательных кадров. Автоматическое распознавание границ также может ошибаться в таких зонах.
Вблизи катетера возможны особенности сигнала и обработки, которые зависят от конструкции. Центральная область изображения не всегда предоставляет ту же информацию, что более удалённая зона. При оценке просвета важно понимать, где находится поверхность катетера и какие элементы относятся к приборному представлению, а не к ткани.
Протяжка и продольная реконструкция
Последовательные поперечные кадры позволяют исследовать протяжённый участок. Чтобы расстояние вдоль серии имело измерительный смысл, нужна известная пространственная привязка. Моторизованная протяжка задаёт предусмотренное движение, однако реальные условия могут включать сердечное движение и изменение положения системы. Продольная реконструкция не является независимым новым измерением: она собрана из исходных кадров.
При ручном перемещении расстояние между соседними кадрами может быть неодинаковым. Если программная система отображает такую серию с условно равномерным шагом, нельзя автоматически воспринимать масштаб как точную длину. Для количественного анализа используют только предусмотренные методы и подтверждённые условия регистрации.
Сопоставление IVUS с ангиографией помогает пространственной ориентации, но требует корректной регистрации данных. Точка на ангиографическом изображении и кадр ультразвуковой серии должны относиться к одному месту. Ошибка совмещения способна изменить смысл измерений, даже если каждое изображение по отдельности качественное. Ко-регистрация оценивается как отдельная функция системы.
| Артефакт или ограничение | Как проявляется | Почему важно для измерения |
|---|---|---|
| Акустическая тень | За сильным отражателем пропадает часть сигнала | Невидимую границу нельзя уверенно обвести |
| Реверберация | Повторные дуги или линии | Артефакт может быть принят за дополнительную структуру |
| Неравномерное вращение | Угловая деформация изображения механического катетера | Форма и площадь могут искажаться |
| Неизвестная скорость перемещения | Неравномерное покрытие вдоль сосуда | Продольное расстояние теряет подтверждённый масштаб |
| Изменение усиления | Меняется яркость и видимость слабых границ | Несопоставимые настройки затрудняют оценку динамики |
| Ошибка ко-регистрации | Кадр связан не с тем участком ангиограммы | Измерение получает неверный пространственный контекст |
Измерения и автоматические контуры
Программные инструменты позволяют измерять диаметры, площади и расстояния в пределах поддерживаемого анализа. Но количественный результат зависит от выбора границы. Если контур частично не виден, автоматический алгоритм может достроить его по модели. Такая интерполяция должна отличаться в сознании оператора от непосредственно наблюдаемой границы.
Площадь и диаметр не являются взаимозаменяемыми характеристиками неправильного по форме просвета. Один линейный размер может недостаточно описывать эллиптическую или сложную геометрию. При повторном анализе важно использовать согласованные определения и сравнивать одинаковые участки серии. Точность курсора не компенсирует ошибку выбора кадра.
Измерения после изменения масштаба должны сохранять корректную калибровку. Для обычного скриншота или изображения, вставленного в презентацию, нельзя предполагать сохранность исходного пространственного масштаба. Количественную оценку выполняют в предусмотренном программном окружении либо в валидированном формате экспорта, а не по произвольной картинке.
Практические разборы
Первая ситуация: на кадре видна яркая дуга и выраженная тень, а автоматический контур уверенно проходит через невидимый участок. Оператор получает точное число с несколькими знаками после запятой. Эта числовая точность относится к вычислению по выбранной линии, но не подтверждает достоверность самой линии. Требуется оценка исходных кадров и ограничений визуализации; дополнительные десятичные знаки не устраняют неопределённость границы.
Вторая ситуация: две серии сравнивают по продольной длине, хотя одна получена с контролируемой протяжкой, а другая — с ручным перемещением. Одинаковая ширина изображения на экране создаёт ложное ощущение общего масштаба. Технический разбор должен установить способ получения каждой серии и допустимость количественного сопоставления. Видимая длина реконструкции не является самостоятельной мерой без пространственной привязки.
Подготовка рабочего места и архив
Готовность комплекса включает разрешённые катетеры, интерфейсные модули, привод, принадлежности и программные лицензии. Платформа может поддерживать несколько методов внутрисосудистой оценки, но конкретная поставка не обязательно включает их все. Перечень функций проверяют по активированным модулям, а не по названию семейства.
Архив должен позволять просматривать исходную серию, находить выбранные кадры и повторять измерения. Важно сохранять идентификаторы, время, тип катетера и значимые условия регистрации. Итоговая картинка с обведённым контуром удобна для отчёта, но не заменяет последовательность, необходимую для проверки артефакта или выбора другого среза.
При приёмке на предусмотренном тестовом контуре проверяют работу интерфейса, отображение, сохранение и экспорт. Клинические инвазивные действия не используются как замена техническому испытанию. Сервисная проверка проводится по методике изготовителя и должна учитывать фактически поставленную конфигурацию.
| Критерий выбора | Что спросить | Как подтвердить |
|---|---|---|
| Тип катетера | Какая архитектура и область применения нужны? | Документация конкретных совместимых изделий |
| Изображение | Каковы разрешение, глубина и ограничения в заданных условиях? | Технические данные с понятной методикой измерения |
| Протяжка | Нужен ли количественный продольный анализ? | Поддерживаемый привод и валидированный рабочий процесс |
| Измерения | Какие контуры и параметры доступны? | Демонстрация ручной проверки автоматического анализа |
| Интеграция | Нужна ли связь с ангиографией и другими методами? | Проверенная конфигурация ко-регистрации и лицензий |
| Архив | Можно ли повторно открыть серию и измерения? | Сквозной тест хранения и экспорта |
Частые вопросы
IVUS и ангиография дают одинаковую информацию?
Нет. Ангиография и внутрисосудистый ультразвук используют разные физические принципы и представляют сосуд по-разному. Они могут дополнять друг друга, но один метод нельзя считать просто увеличенной версией другого.
Более высокая частота всегда лучше?
Она меняет баланс детализации и проникновения. Оптимальная конфигурация зависит от задачи и конструкции катетера. Сравнивать нужно систему целиком, а не только частоту.
Автоматический контур можно принимать без проверки?
Нет. Алгоритм может ошибаться при тенях, реверберациях и неполной видимости границы. Оператор должен иметь возможность проверить исходный кадр и корректность выбранной линии.
Можно измерять длину по любой продольной реконструкции?
Только если пространственный масштаб подтверждён способом регистрации и программным процессом. Неизвестное ручное перемещение или произвольный скриншот не дают надёжной основы для количественного измерения длины.
