Ангиограф: как устроена система рентгеновской визуализации сосудов
Что такое ангиограф
Ангиограф — специализированная рентгеновская система для получения изображений сосудистого русла и визуального сопровождения вмешательств в пределах зарегистрированного назначения. В практике этим словом обычно обозначают целый комплекс: рентгеновский штатив, стол, генератор, детектор, рабочие станции, экраны и средства обмена данными. Ангиография является методом исследования, а ангиограф — технической платформой; эти понятия не следует смешивать.
Аппарат получает последовательные рентгеновские изображения. Для визуализации сосудов могут применяться контрастирование и специальные способы обработки, но контрастное средство не является свойством самого детектора. Методика исследования, выбор препаратов и проведение вмешательства относятся к клинической работе подготовленных специалистов. Настоящий обзор посвящён устройству, комплектации и организации эксплуатации системы, а не инструкции выполнения процедуры.
Ангиографический кабинет отличается от обычного рентгеновского не только внешним видом оборудования. Здесь требуется согласованная работа визуализации, мониторинга, доступа к пациенту и вспомогательных систем. Одна и та же аппаратная платформа может комплектоваться для разных профилей. Поэтому слова «универсальный ангиограф» недостаточно: нужно определить, какие задачи и программные приложения действительно поддерживает конкретная поставка.
Из каких элементов состоит комплекс
Рентгеновская трубка и генератор формируют пучок, коллиматор ограничивает его поле, а детектор принимает ослабленное излучение. Штатив изменяет геометрию проекции. Стол обеспечивает размещение пациента и предусмотренные перемещения; рентгенопрозрачность столешницы не означает отсутствия ограничений у её опор и принадлежностей. Управление движениями, экспозицией и обработкой объединяется в интерфейсах у стола и на рабочем месте оператора.
Вычислительная часть отвечает за обработку изображений, сохранение серий, сравнение с предыдущими данными и работу лицензированных приложений. Мониторная система может отображать несколько источников. При этом экран, принимающий внешний сигнал, не обязательно управляет внешним устройством. Состав интеграции нужно описывать по функциям: отображение, управление, синхронизация, передача результатов и архивирование.
Гемодинамическая система, инжектор, ультразвуковые внутрисосудистые средства и навигационные приложения могут входить в комплекс или подключаться отдельно. Их наличие нельзя выводить из названия ангиографа. Для каждой позиции требуется подтверждение совместимости, предусмотренного интерфейса и ответственности за обслуживание. Отдельное внимание уделяют тому, как сохраняется работа при отказе одного из связанных компонентов.
Узлы ангиографической системы
| Критерий | Что он означает | Что проверить |
|---|---|---|
| Рентгеновский тракт | Трубка, генератор, фильтрация и коллимация создают условия экспозиции. | Рабочие диапазоны, тепловые ограничения и доступные режимы. |
| Детектор | Формирует цифровые изображения в разных режимах регистрации. | Активное поле, частоту, геометрию и качество при типовых задачах. |
| Штатив | Обеспечивает проекции и позиционирование вокруг пациента. | Досягаемость, траектории, парковку и зоны возможных столкновений. |
| Стол | Поддерживает пациента и принадлежности в рабочем диапазоне. | Допустимую нагрузку, перемещения и совместимость с реанимационными действиями по документации. |
| Рабочая станция | Обрабатывает, показывает и сохраняет изображения. | Лицензии, параллельные операции, экспорт и защиту данных. |
| Интеграция | Связывает визуализацию с другими системами кабинета. | Конкретные версии и функции, а не только наличие разъёма. |
Моноплановая и биплановая геометрия

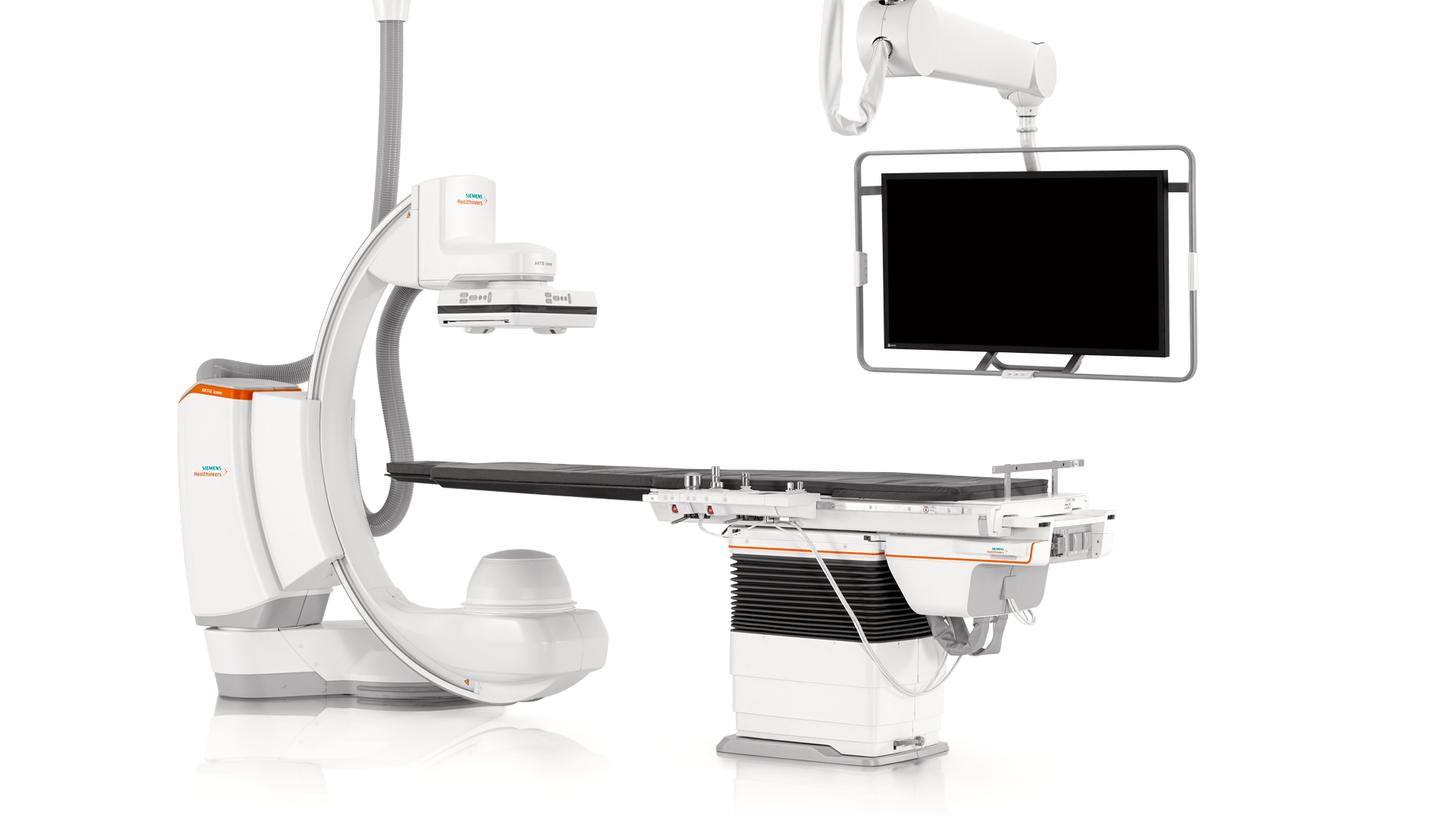

Моноплановая система имеет одну цепочку получения проекционного изображения. Изменяя положение штатива, получают разные направления наблюдения. Такая конфигурация может применяться в разных профилях, если её возможности соответствуют задаче. Одноплановая конструкция не означает автоматически более низкий класс качества: сравнивать следует реальные режимы, детекторы, геометрию и оснащение.

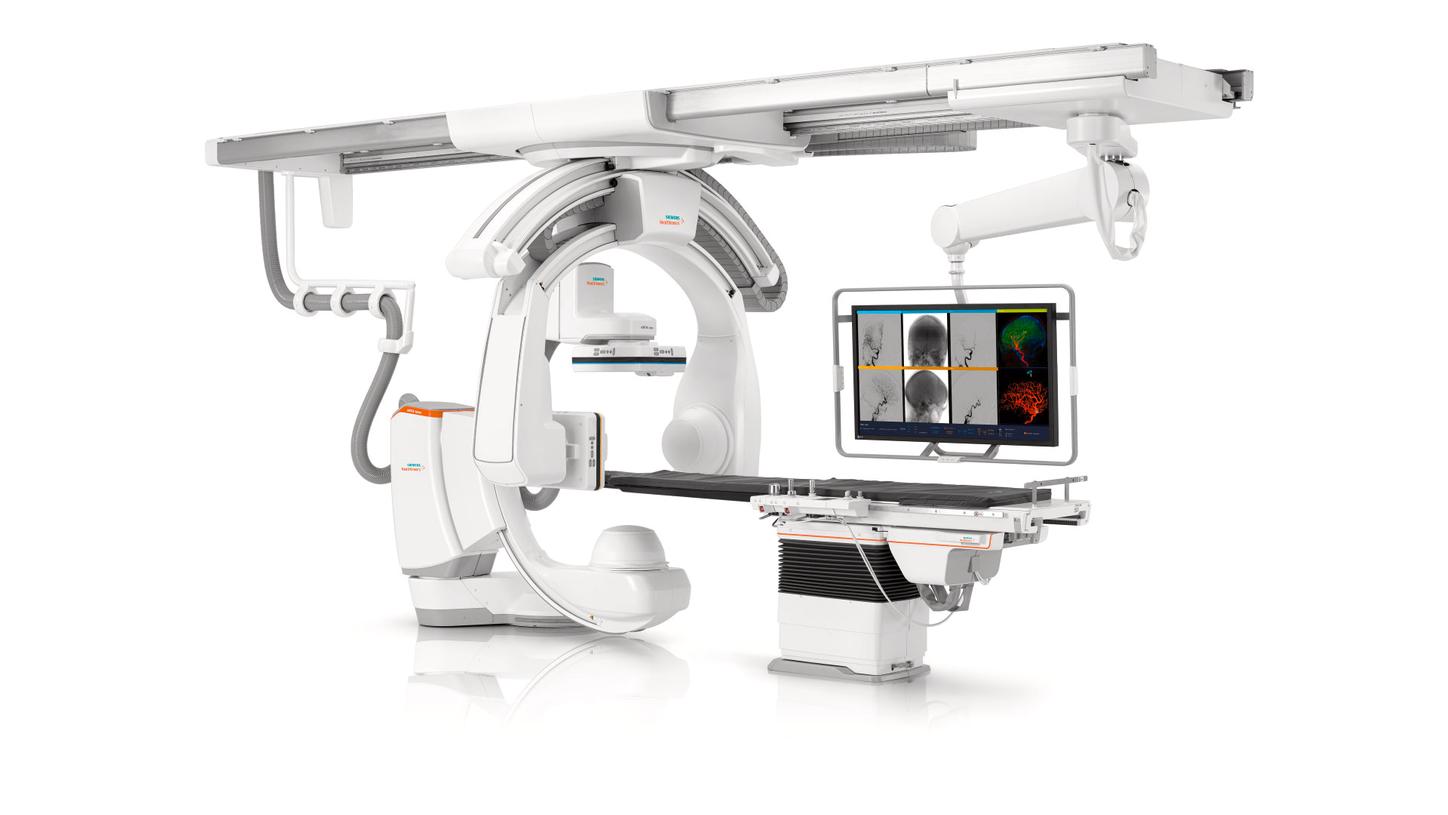

Биплановая система содержит две рентгеновские цепочки и позволяет получать информацию в двух проекциях в предусмотренных режимах. Геометрия второго штатива, размер его детектора и варианты одновременной работы зависят от исполнения. Два детектора не обязаны быть одинаковыми. Дополнительная проекция может облегчать решение определённых пространственных задач, но увеличивает требования к компоновке помещения и организации работы.
Выбор между конфигурациями нельзя свести к утверждению, что две плоскости всегда уменьшают дозу или расход контрастного вещества. Итог зависит от процедуры, протокола, оператора и того, какие серии действительно выполняются. Для технического задания корректнее перечислить необходимые сценарии и подтвердить их выполнение, чем заранее объявлять одну геометрию безусловно лучшей.
Напольное, потолочное и другие исполнения различаются зонами доступа и возможностями парковки. Потолочная конструкция предъявляет свои требования к несущим элементам и совместному размещению подвесного оборудования. Напольная занимает пространство вокруг стола. Правильный выбор определяется проектом конкретного кабинета, в том числе маршрутами персонала и доступом к пациенту при нештатной ситуации.
Рентгеноскопия, регистрация серий и цифровая субтракция
Рентгеноскопия служит для наблюдения последовательных изображений во время работы. Регистрация диагностических серий может иметь иные параметры экспозиции, частоты и обработки. Функция сохранения рентгеноскопического изображения и полноценная запись серии не являются взаимозаменяемыми по составу и качеству данных. Эти различия важно понимать при сравнении комплектов программного обеспечения.
Цифровая субтракционная ангиография, DSA, использует вычитание опорного изображения из последующих кадров. Цель обработки — уменьшить вклад фоновых структур и выделить изменения, связанные с контрастированием. Метод чувствителен к несоответствию изображений: движение и изменение геометрии могут создавать артефакты. Программная коррекция совмещения помогает в определённых пределах, но не превращает любые исходные данные в достоверную сосудистую картину.
Режимы дорожной карты и наложения изображений используют сохранённую информацию для ориентации. Следует различать визуальную подсказку и актуальное изображение: изменение положения пациента, стола или анатомической области может нарушить соответствие. Обзорный текст не задаёт последовательности клинического использования; важно, чтобы персонал знал ограничения конкретного приложения и признаки потери корректного совмещения.
Вращательная регистрация и конусно-лучевая реконструкция доступны не на каждом ангиографе. Даже при их наличии реконструируемый объём и характеристики мягкотканной визуализации не следует автоматически приравнивать к обычному компьютерному томографу. Для каждой задачи проверяют разрешённое назначение, доступный объём, качество и способы передачи данных.
Параметры, требующие осмысленного сравнения
| Критерий | Что он означает | Что проверить |
|---|---|---|
| Размер детектора | Определяет активное поле и влияет на доступ вокруг пациента. | Проверить нужные области и фактическое поле в рабочей геометрии. |
| Частота регистрации | Влияет на временное представление движения. | Сравнивать в одинаковых режимах, не путать с частотой обновления экрана. |
| Тепловая нагрузка | Ограничивает продолжительность определённых режимов. | Уточнить сценарии интенсивной работы и условия охлаждения. |
| Диапазон движений | Определяет доступные проекции и обход оборудования. | Проверить ограничения с пациентом, принадлежностями и внешними системами. |
| Приложения | Расширяют обработку и представление данных. | Состав поставки, версии, обучение и ограничения использования. |
| Дозовая информация | Описывает экспозицию различными величинами. | Какие показатели отображаются, сохраняются и передаются в отчёт. |
Дозовые данные: что показывает аппарат
Ангиографические системы могут отображать накопленную воздушную керму в референсной точке, произведение кермы на площадь, время рентгеноскопии и сведения о зарегистрированных сериях. Это разные показатели. Время характеризует длительность определённой активности, но не включает в одном числе изменения геометрии, режима и экспозиции. Произведение кермы на площадь содержит информацию о поле и интенсивности, но не равно дозе отдельного органа.
Референсная воздушная керма также не является прямым измерением максимальной дозы кожи конкретного пациента. Для её интерпретации имеют значение положение пациента, геометрия и другие условия. Поэтому интерфейс с крупным числом на экране должен сопровождаться понятным определением величины и программой контроля. Значения и действия при их достижении не назначают универсально из обзорной статьи.
Система управления дозой включает техническую настройку, контроль качества, обучение и анализ данных. Возможность экспортировать структурированный дозовый отчёт полезна только тогда, когда принимающая система корректно его обрабатывает. До ввода в работу проверяют не просто факт отправки файла, но идентификацию исследования и полноту сведений. Обоснование процедур и оптимизация выполняются подготовленными специалистами в рамках действующих правил.
Как составить требования к кабинету
Сначала описывают профиль работы и ожидаемый поток. Для каждого направления определяют необходимые способы визуализации и вспомогательные системы. Затем согласуют состав комплекта: штатив, стол, мониторы, приложения, рабочие места и интерфейсы. Это позволяет увидеть, какие функции являются базовыми, какие требуют лицензии, а какие относятся к отдельным изделиям.
Следующий этап — пространственная модель. Учитывают движения штатива, стол, проходы, доступ анестезиологической команды, расположение инжектора, шкафов и подвесного оборудования. Проверяют не только рабочее положение, но и парковку, уборку, перемещение пациента и доступ для сервиса. Красивое изображение кабинета не заменяет схемы с реальными габаритами и траекториями.
Инженерная часть включает электроснабжение, тепловыделение, охлаждение, сетевые соединения, нагрузку на строительные конструкции и требования к радиационной защите. Эти параметры берут из документации конкретной конфигурации и проектных решений. Нельзя переносить характеристики соседней модели на выбранную систему только потому, что у них общее название семейства.
Отдельно планируют приёмку и эксплуатацию: проверку функций, обучение пользователей, резервное копирование, сервисные сроки и порядок восстановления. Для сложного комплекса особенно важно заранее определить ответственного за стыки между производителями. Если изображения передаются некорректно, формальное наличие DICOM у обеих сторон ещё не отвечает на вопрос, кто и как устраняет несоответствие.
Почему качество нельзя оценить одним числом
Пространственная детализация, контрастная различимость и временная передача связаны между собой, но описывают разные свойства. Малый пиксель не гарантирует лучшей видимости малоконтрастной структуры, а интенсивное шумоподавление может менять динамику. Качество рассматривают вместе с экспозицией, размером поля, движением объекта и условиями отображения.
Демонстрационные изображения часто показывают удачно выбранный сценарий. Для технического сравнения нужен заранее согласованный набор задач и одинаковые критерии: какие детали требуется различать, как оценивать движение, какое поле необходимо и какие данные сохранять. Приёмочные испытания и периодический контроль проводят в соответствии с документацией и принятой программой качества.
Дополнительные алгоритмы могут улучшать удобство работы, но их название не является самостоятельным доказательством диагностического преимущества. Следует выяснять, какие данные использует алгоритм, в каких режимах он работает и можно ли оценить исходное изображение. Это особенно существенно для приложений совмещения, количественного анализа и автоматизированного выделения структур.
Типовые ошибки оснащения и способы их предотвратить
| Критерий | Что он означает | Что проверить |
|---|---|---|
| Требовать максимальную конфигурацию без профиля | Сложность растёт, а полезность отдельных функций остаётся неопределённой. | Связать каждую функцию с реальным сценарием отделения. |
| Считать вторую плоскость гарантией меньшей экспозиции | Итог зависит от выполненных серий и протоколов. | Оценивать весь процесс и фактические дозовые данные. |
| Покупать приложение без инфраструктуры | Данные могут не передаваться или не открываться на внешнем рабочем месте. | Проверить цепочку обмена и совместимые версии. |
| Не моделировать доступ к пациенту | Штативы и мониторы занимают критичные зоны. | Проверить компоновку в разных положениях. |
| Игнорировать техническое обслуживание | Простой одного узла блокирует весь кабинет. | Согласовать диагностику, запчасти, сроки и резервный маршрут. |
| Оценивать изображение без условий экспозиции | Несопоставимые демонстрации создают ложное преимущество. | Использовать одинаковые задачи и документированные условия. |
Вопросы, которые часто возникают при выборе
Чем ангиограф отличается от С-дуги? С-дуга описывает распространённую геометрию рентгеновского держателя. Ангиографический комплекс определяется назначением, оснащением и организацией рабочего места. Внешне похожие системы могут иметь существенно разные возможности продолжительной нагрузки, обработки и интеграции.
Нужен ли отдельный компьютер для анализа? Это зависит от поставки и организации потока. Возможность выполнять обработку на консоли не обязательно означает удобную одновременную работу с другим исследованием. Важно проверить лицензии, доступ к архиву и правила доступа пользователей.
Можно ли позже добавить все приложения? Не всегда: часть возможностей зависит от детектора, механики и аппаратной платформы. План модернизации должен быть подтверждён изготовителем с указанием совместимых версий и необходимых компонентов.
Что считать готовым ангиографическим рабочим местом? Не только установленный штатив. Готовность включает работоспособную визуализацию, согласованные внешние системы, безопасную компоновку, проверенный архив, обученный персонал и установленный порядок контроля качества. Именно эта совокупность определяет практическую ценность оборудования.
