Что такое сосудистый допплер
Сосудистый ультразвуковой допплер — прибор для получения и представления сигналов, связанных с движением крови, в рамках предусмотренного назначения. Он использует допплеровский сдвиг частоты отражённого ультразвука. В зависимости от модели результат представлен звуком, индикацией направления, кривой или спектральными данными. Эти варианты различаются по информативности и не должны объединяться под одним обещанием «измеряет кровоток».
Компактный допплер обычно не формирует анатомическое B-изображение сосуда. Поэтому его нельзя автоматически приравнивать к дуплексному ультразвуковому сканеру. Он решает определённые задачи и может входить в комплект для сосудистой оценки вместе с манжетами, измерителями давления и другими средствами, если это предусмотрено.
Важное различие: обнаружение сигнала движения, оценка частотного спектра, расчёт скорости и измерение объёмного кровотока — разные действия. Не каждый прибор выполняет их все. Для технического выбора нужно выяснить, какие величины действительно регистрируются и какие выводы требуют дополнительных данных.
Допплеровский принцип и непрерывная волна
При движении рассеивателей частота отражённого ультразвука отличается от переданной. Величина сдвига зависит от скорости, частоты и угла между направлением пучка и движением. Поэтому изменение положения датчика может менять сигнал даже без изменения самого потока. Это физическое свойство метода, а не обязательно нестабильность прибора.
В непрерывноволновом допплере передача и приём осуществляются непрерывно соответствующими элементами. Сигнал может поступать от разных участков вдоль зоны чувствительности, поэтому нет такого же выбора конкретной глубины, как в импульсном режиме с контрольным объёмом. Отсутствие ограничения алиасингом, характерного для определённых импульсных условий, не означает отсутствия других ограничений.
Импульсные системы используют временное разделение передачи и приёма и могут выбирать область по глубине. Они имеют свои ограничения частотной регистрации и временной дискретизации. В техническом описании необходимо указывать принцип, а не только слово «допплер».
Аудиосигнал представляет обработанные частотные компоненты. Он не является прямым измерением давления и сам по себе не определяет объёмный поток. Для количественной оценки скорости требуется корректная геометрическая информация и предусмотренный алгоритм, а для объёмного потока — дополнительные измерения и условия. Эти возможности нельзя приписывать простому аудиоприбору.
Уровни функциональности
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Аудиодопплер | Представляет сигнал в слышимом виде. | Назначение и отсутствие неподтверждённых количественных функций. |
| Направленный допплер | Разделяет компоненты движения по направлению относительно датчика. | Способ индикации и значение знака, не приравнивая его к диагнозу. |
| Допплер с кривой | Показывает временное представление определённой характеристики сигнала. | Как именно получена кривая и что означает её шкала. |
| Спектральный анализатор | Отображает распределение допплеровских частот во времени. | Доступные параметры, масштаб и ограничения. |

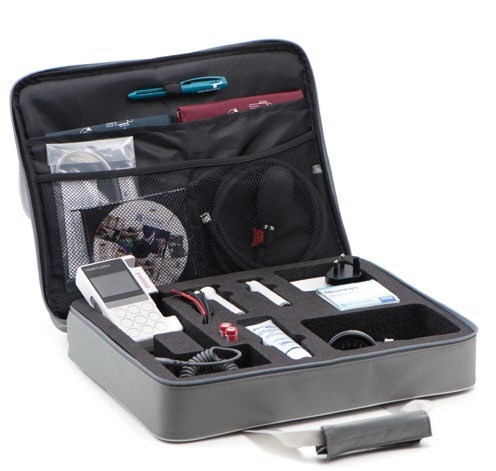

| Комплект для давления | Объединяет допплер с другими средствами измерения. | Полноту манжет, измерителя и программной части. |
| Дуплексный сканер | Соединяет анатомическое изображение с допплеровскими режимами. | Не считать его функции автоматически присущими карманному прибору. |
Направление, форма кривой и спектр
Направленный прибор различает компоненты движения к преобразователю и от него по принятому способу отображения. Знак или цвет отражает относительное направление, а не универсальную маркировку артерии или вены. Изменение ориентации датчика может изменять представление. Пользователь должен понимать систему координат конкретного устройства.
Кривая на экране может рассчитываться из спектра или представлять иной обработанный сигнал. Поэтому слово waveform не всегда означает полноценную спектральную допплерограмму с одинаковыми возможностями анализа. Нужно уточнить, что находится на осях и какие операции поддерживает программа.
Спектр показывает распределение частотных компонентов во времени. Его вид зависит от потока, геометрии, объёма чувствительности и обработки. Фильтры и масштаб влияют на представление. Автоматическое сглаживание может улучшать читаемость, но не должно восприниматься как независимое доказательство нормальности результата.
Запись и воспроизведение звука удобны для документирования и обучения, однако сохранённый фрагмент должен иметь правильную идентификацию и контекст. Без указания условий сравнение двух звуковых файлов может быть малоинформативным. Техническое наличие памяти не заменяет стандартизированного процесса исследования.
Датчики и глубина
Частота преобразователя влияет на чувствительность к определённым условиям и глубинам. Более высокая частота обычно сопровождается большим затуханием в тканях, поэтому не является универсально лучшей. Более низкая также не гарантирует достаточной пространственной избирательности для любой задачи. Выбирают предусмотренный датчик под профиль применения.
Форма пучка и контактная поверхность влияют на удобство обнаружения и удержания сигнала. Широкий пучок может облегчать некоторые действия, но не делает прибор анатомически избирательным. Нужно понимать, откуда потенциально поступают компоненты сигнала и какие ограничения это создаёт.
Сменные датчики должны быть совместимы с блоком. В некоторых системах их приобретают отдельно, и базовый комплект без преобразователя не является готовым к работе. Наименование прибора в коммерческом предложении следует связывать с конкретным датчиком и принадлежностями.
Специальные интраоперационные преобразователи, когда предусмотрены, имеют отдельные требования к применению и обработке. Нельзя заменять их обычным наружным датчиком по совпадающей частоте. Различия назначения и материалов имеют такое же значение, как акустические параметры.
Технические параметры и их смысл
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Частота датчика | Влияет на распространение и принимаемый допплеровский сдвиг. | Соответствие задачам и совместимость с блоком. |
| Непрерывный или импульсный режим | Определяет способ регистрации и ограничения по глубине. | Не ожидать выбора контрольного объёма от любого CW-прибора. |
| Направленность | Разделяет движения относительно преобразователя. | Как отображается знак и что изменяется при ориентации. |
| Спектр и кривая | Представляют разные характеристики сигнала. | Определение осей, обработки и доступных измерений. |
| Аудиотракт | Обеспечивает слышимое представление. | Качество, шум, выходы и удобство использования. |
| Память и обмен | Позволяют сохранять результаты. | Формат, идентификацию и совместимость с рабочим процессом. |
Измерение давления и расчёт индексов
Допплер может входить в процедуру измерения давления совместно с манжетой и другим оборудованием. В таком случае давление не измеряется самим ультразвуковым сдвигом: прибор предоставляет сигнал, используемый в определённой методике. Комплект должен включать все необходимые элементы и соответствовать назначению.
Индексы, включая лодыжечно-плечевой, рассчитываются из определённых измерений по установленному протоколу. Наличие кнопки автоматического расчёта не гарантирует правильности исходных данных. Размер манжет, популяция, особенности сосудов и другие условия имеют значение и оцениваются подготовленным специалистом.
Некоторые системы используют дополнительные технологии, например фотоплетизмографию для определённых измерений. Это отдельный канал с собственными датчиками и ограничениями. Нельзя считать, что любой допплер с экраном поддерживает такие функции. В техническом задании перечисляют состав набора явно.
Обзор не задаёт числовых порогов индексов или тактики лечения. Такие решения требуют клинических рекомендаций и оценки конкретного пациента. Задача выбора оборудования — обеспечить корректную измерительную цепочку, а не встроить универсальный диагноз в описание прибора.
Источники ошибки и ограничения
Угол между пучком и движением влияет на частотный сдвиг. Без корректной информации о геометрии нельзя произвольно переводить любой сигнал в точную скорость. Даже в системе с соответствующей функцией измерение ограничено условиями получения и настройками. Поэтому сравнение по громкости или высоте звука не является универсальным количественным методом.
Движение датчика и тканей может создавать низкочастотные компоненты. Фильтры помогают управлять отображением, но способны удалять и часть полезных данных. Настройка должна соответствовать системе и задаче; универсального положения фильтра для всех сосудов и пациентов нет.
Контактная среда, давление датчика на поверхность и устойчивость положения также влияют на процесс. Поэтому воспроизводимость результата зависит от подготовки оператора и соблюдения методики измерения. Автоматическая запись не устраняет этой зависимости.
Слабый или отсутствующий сигнал может иметь разные причины: условия доступа, ограничения метода, неправильное применение или неисправность. Он не является самостоятельным диагнозом. С другой стороны, наличие сигнала не исключает клинической проблемы. Интерпретацию выполняет специалист в предусмотренном маршруте.
Обработка и эксплуатационная готовность
Контактную поверхность, кабель и корпус обрабатывают по инструкции. Совместимость средств и допустимое погружение различаются между моделями и частями. Датчик с заявленной защитой от жидкости не делает весь блок водонепроницаемым. После обработки важны сушка и сохранение целостности разъёма.
Проверяют состояние кабеля, поверхности и держателя. Периодические шумы при движении соединения могут указывать на техническую проблему. Их нельзя автоматически списывать на особенности кровотока. При дефекте прибор направляют на предусмотренную проверку, а не пытаются компенсировать неисправность громкостью.
Питание должно соответствовать модели. Сменные батареи, аккумулятор и зарядный комплект не всегда взаимозаменяемы. Для мобильной службы важны автономность, транспортирование и готовность резервного питания. Заявленный максимальный срок работы следует сопоставлять с фактическим использованием дисплея, записи и звука.
Если прибор хранит данные, требуется понятный порядок доступа, переноса и удаления. Носитель памяти не должен становиться неуправляемым архивом персональных сведений. Обновления программы и ремонт фиксируют, чтобы сохранять прослеживаемость измерительного процесса.
Критерии выбора
Первый критерий — задача: обнаружение аудиосигнала, оценка направления, запись кривой или работа в составе измерительного комплекта. Второй — подходящие датчики. Третий — качество и понятность представления, включая определения шкал. Четвёртый — документирование. Пятый — обработка, питание и мобильность. Шестой — сервис и обучение.
Если нужна только определённая аудиофункция, сложный экран не обязательно добавляет полезности. Если требуется документированная кривая, простая аудиомодель не заменяет соответствующую систему. Правильная комплектация следует из рабочего процесса, а не из ранжирования устройств по количеству кнопок.
При сравнении предложений проверяют, включены ли датчики, манжеты, измеритель давления, программа и принадлежности. Иногда в каталоге указан только основной блок. Итоговую спецификацию удобно строить по каждому действию: что получает сигнал, что измеряет давление, что рассчитывает индекс и где сохраняется результат.
Демонстрация должна включать интерфейс, запись, повторное открытие и проверку данных в безопасной учебной среде. Нельзя оценивать аппарат по одному привлекательному фрагменту звука без понимания его происхождения и условий.
Разбор ситуаций
Ситуация первая: куплен блок без датчика. Устройство технически исправно, но рабочая задача не решается. Предотвращает проблему подробная спецификация с точными обозначениями принадлежностей.
Ситуация вторая: пользователь ожидает увидеть сосуд на экране цифрового допплера. Наличие цветного дисплея не означает B-визуализации. Нужно уточнить, показывает ли устройство кривую, спектр или анатомическое изображение.
Ситуация третья: кривая меняется после поворота датчика. Это может быть связано с геометрией сигнала и направленностью. Нельзя автоматически трактовать изменение как клиническую динамику. Важны условия и профессиональная интерпретация.
Ситуация четвёртая: требуется расчёт индекса, но поставлен только допплер. Проверяют всю цепочку измерения и недостающие компоненты. Программный калькулятор не создаёт отсутствующие исходные данные.
Типичные ошибки
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Называть аудиосигнал объёмным кровотоком | Это разные величины. | Уточнять фактически измеряемые параметры. |
| Приравнивать кривую к дуплексному изображению | График не показывает анатомию автоматически. | Проверить способ визуализации. |
| Считать направление диагнозом | Знак зависит от ориентации относительно датчика. | Понимать систему отображения. |
| Выбирать максимальную частоту для всех задач | Глубина и затухание создают компромисс. | Подобрать предусмотренные преобразователи. |
| Забывать компоненты комплекта давления | Допплер не заменяет манжету и измеритель. | Проверить состав всей методики. |
| Делать вывод по отсутствию звука | Причины могут быть техническими и методическими. | Оценить условия и использовать профессиональный маршрут. |
Вопросы и ответы
Измеряет ли каждый допплер скорость? Нет. Некоторые устройства предоставляют только аудиосигнал или качественное представление. Количественные функции должны быть явно указаны.
Можно ли использовать сосудистый датчик как фетальный? Только если соответствующее сочетание и назначение предусмотрены изготовителем. Частота и разъём не являются достаточным основанием.
Нужен ли экран? Это зависит от задачи документирования и анализа. Для записи кривой или спектра требуется соответствующая функциональность, но сам экран не гарантирует её.
Заменяет ли карманный прибор дуплексное исследование? Нет как универсальная замена. Метод и объём данных различаются.
Что следует получить в результате закупки? Полный совместимый комплект с определёнными измеряемыми величинами, понятными ограничениями и организованным хранением данных, обработкой и обслуживанием.
