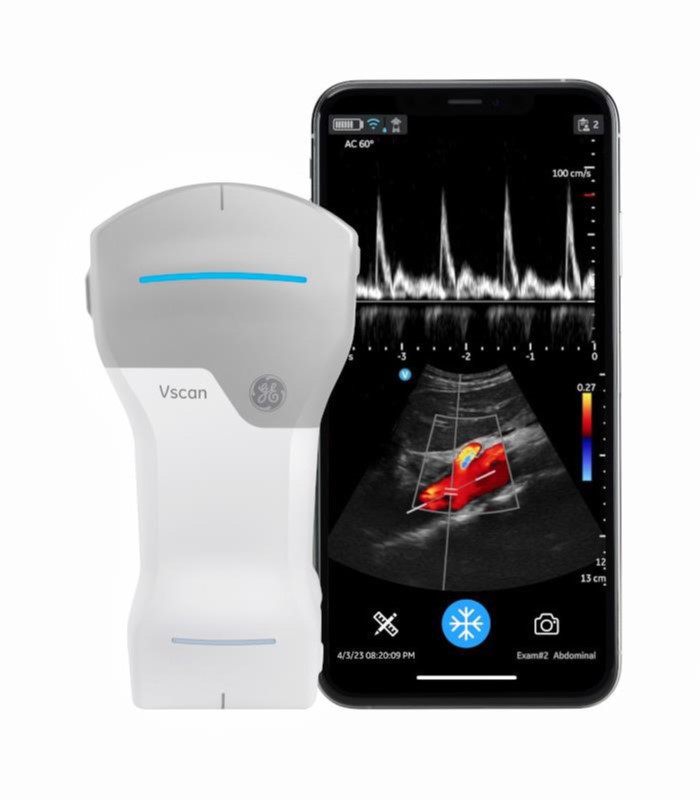

Что такое ультразвуковой датчик
Ультразвуковой датчик — часть диагностической системы, которая преобразует электрические сигналы в акустические колебания и принимает отражённые сигналы от тканей. В распространённых конструкциях для этого используются пьезоэлектрические элементы; существуют и другие технологии преобразователей. Датчик не является пассивной насадкой: его геометрия, частотная полоса, чувствительность и совместимость определяют, какие данные способен получить сканер.
Внешняя форма помогает предположить назначение, но не описывает его полностью. Два похожих линейных датчика могут различаться по диапазону частот, апертуре, допустимым режимам, способам обработки и поддерживаемым системам. Поэтому выбор по фотографии или названию семейства недостаточен. Нужны точная модель, версия сканера и подтверждённый перечень применений.
Датчик выбирают под клиническую задачу и рабочую среду. Высокая частота не является универсальным преимуществом, а большое количество элементов не гарантирует одинакового качества во всех режимах. Техническое сравнение должно связывать акустические свойства с глубиной, доступом, движением и удобством работы.
Из чего состоит преобразователь
Рабочая часть включает активные элементы, согласующие слои, акустическую линзу и материалы, которые ограничивают нежелательные колебания. Согласующие слои помогают передавать энергию между материалами с разными акустическими свойствами. Конструкция влияет на частотную полосу, длительность импульса и чувствительность. Линза и геометрия апертуры участвуют в формировании пучка, в том числе в плоскости, которую пользователь не видит на обычном двухмерном изображении.
Кабель и разъём передают сигналы и питание, а в некоторых системах часть электроники расположена внутри датчика. Поэтому повреждение кабеля может проявляться не только полным отказом, но и периодическими выпадениями или шумом. У беспроводных устройств добавляются аккумулятор, средства передачи данных и свои ограничения по нагреву, автономности и совместимости.
Корпус должен обеспечивать удобный захват и возможность предусмотренной обработки. Акустическая поверхность не является обычным пластиком: повреждение линзы, расслоение или проникновение жидкости способны повлиять на изображение и безопасность. Любая видимая трещина или изменение материала требует оценки по правилам изготовителя, а не косметического ремонта на рабочем месте.
Электронная система сканера управляет возбуждением элементов и обработкой принятых сигналов. В решётках задержки позволяют формировать направление и фокусировку. Однако итоговое изображение создаётся совместно датчиком и платформой. Один преобразователь на разных совместимых системах может иметь различный набор доступных режимов из-за аппаратных и программных ограничений.
Основные типы датчиков
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Линейный | Элементы образуют решётку с преимущественно прямолинейной апертурой. | Ширину рабочей поверхности, глубину и доступные частоты для выбранных задач. |
| Конвексный | Криволинейная апертура формирует расширяющееся поле. | Обзор, контактную поверхность и качество в нужном диапазоне глубин. |
| Фазированный секторный | Малая апертура и электронное управление направлением формируют сектор. | Акустическое окно, временное разрешение и поддерживаемые режимы. |
| Матричный | Элементы распределены по двум измерениям. | Какие объёмные и двухмерные режимы реально доступны на конкретной платформе. |
| Внутриполостной | Форма и конструкция предназначены для определённого доступа. | Назначение, принадлежности, допустимую обработку и ограничения погружения. |
| Специализированный | Может предназначаться для чреспищеводного, интраоперационного или другого применения. | Точную модель, обучение, контроль целостности и совместимость. |
Частота, проникновение и разрешение
При увеличении частоты обычно возрастает затухание ультразвука в тканях. Поэтому более высокочастотный режим может быть полезен для поверхностных структур, но не обеспечивать достаточного сигнала на большой глубине. Это физический компромисс, а не недостаток конкретного производителя. Диапазон частот необходимо читать вместе с режимом работы: центральная частота и доступные настройки не всегда описываются в каталогах одинаково.
Осевое разрешение связано с длиной акустического импульса, боковое — с шириной пучка, а разрешение по толщине слоя — с его размером в перпендикулярной плоскости. Эти свойства нельзя заменить одним числом. Структуры, находящиеся вне условной плоскости изображения, могут вносить вклад в сигнал, что важно для понимания артефактов.
Апертура и фокусировка влияют на боковую детализацию. Изменение глубины, фокусных зон и режима способно менять частоту кадров. Поэтому демонстрация неподвижной поверхностной структуры не полностью характеризует работу с движущимися органами. В техническом сравнении полезно отдельно оценивать глубину, контраст, мелкие детали и временную передачу.
Широкополосность позволяет использовать преобразователь в разных режимах, но не означает одинаковой эффективности на всех частотах. Тканевая гармоника и другие технологии обработки также зависят от системы. Нельзя считать, что датчик с более широким числовым диапазоном автоматически заменит несколько специализированных преобразователей.
Геометрия и доступ к исследуемой области
Контактная поверхность определяет, насколько удобно получить акустический доступ. Большая апертура может расширять обзор, но затруднять размещение в ограниченном пространстве. Малая поверхность помогает работать через узкое окно, однако её возможности следует оценивать по конкретной задаче. Выбор формы не сводится к классификации органов по одному универсальному списку.
Эргономика включает массу, баланс, форму рукоятки, жёсткость кабеля и положение органов управления, если они есть. Для длительной работы эти свойства существенны. Датчик, который хорошо выглядит на стенде, может создавать избыточную нагрузку при необходимости удерживать определённый угол или работать вокруг другого оборудования.
Для процедур под визуальным контролем важны совместимые направляющие и принадлежности. Их наличие и геометрия должны быть подтверждены для точной модели. Внешне подходящий адаптер не гарантирует корректного отображения траектории. Использование инструментов и выполнение вмешательств относятся к отдельной подготовке и инструкции; методику определяют клинический протокол и документация применяемых изделий.
Для специальных доступов дополнительно проверяют ограничения по изгибу, допустимые температуры, средства контроля и обработку. В частности, сложный внутриполостной преобразователь может требовать иного оборудования для проверки и дезинфекции, чем наружный линейный. Эти расходы и организационные требования следует учитывать до выбора комплекта.
Параметры, которые нельзя трактовать изолированно
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Частотный диапазон | Показывает возможности преобразователя в определённых условиях. | Какие частоты и режимы доступны на выбранном сканере. |
| Количество элементов | Характеризует часть конструкции решётки. | Не приравнивать к числу каналов системы и конечному разрешению. |
| Ширина апертуры | Влияет на поле и формирование пучка. | Удобство контакта и качество в рабочей геометрии. |
| Поле обзора | Определяет представляемую область в конкретном режиме. | Не смешивать физический обзор с расширенным программным представлением. |
| Объёмный режим | Формирует пространственный набор данных при поддерживаемой конфигурации. | Способ получения объёма, временные ограничения и лицензии. |
| Беспроводная связь | Устраняет сигнальный кабель между частью устройств. | Совместимость, автономность, устойчивость соединения и защиту данных. |
Совместимость: одинаковый разъём ничего не гарантирует
Совместимость включает механическое соединение, электрические параметры, программное распознавание и разрешённые режимы. Даже если разъём физически подходит, это не подтверждает безопасную и корректную работу. Проверяют точное обозначение преобразователя, модель системы и версию программного обеспечения по документации изготовителя.
Переходник может быть предусмотренной частью решения, но его наличие само по себе не расширяет назначение датчика. Важно, какие функции доступны через адаптер и какие ограничения сохраняются. Для подержанного или восстановленного датчика дополнительно нужны сведения о состоянии и выполненных проверках; одно только успешное включение не подтверждает целостность всех элементов.
Специализированные измерительные пакеты могут требовать лицензии независимо от наличия подходящего преобразователя. И наоборот, установленная программа не создаёт необходимых акустических возможностей у любого датчика. В спецификации следует связывать каждую задачу с конкретной парой «система — датчик» и программным обеспечением.
Для нескольких аппаратов учреждения полезен реестр совместимости. Он уменьшает вероятность случайного подключения, неправильной обработки и ошибок при закупке замены. Такой реестр должен отражать фактические версии и состояние оборудования, а не только названия торговых линеек.
Обработка и сохранение целостности
Уровень обработки определяется применением и инструкцией, а совместимость средства — материалами конкретного датчика. Очистка и дезинфекция не являются одним действием. Загрязнение может мешать эффективности последующих этапов, поэтому процессы должны соответствовать установленной последовательности и валидированным условиям.
Защитный чехол не отменяет предусмотренную обработку. У наружных, внутриполостных и специальных датчиков могут различаться допустимые методы, глубина погружения и требования к контролю. Коннектор, рукоятка и рабочая часть не обязательно имеют одинаковую влагозащиту. Нельзя погружать весь датчик только потому, что его акустическая головка допускает контакт с жидкостью.
После обработки важны сушка, хранение и защита от механических повреждений. Кабель не должен подвергаться чрезмерным перегибам или защемлению; рабочая поверхность не должна ударяться о держатели. Конкретные правила транспортирования и хранения задаёт изготовитель. Универсальный раствор и единое время экспозиции для всех моделей здесь неприменимы.
Проверка состояния включает поверхность, кабель, разъём и качество изображения. Полосы выпадения, нестабильность при движении кабеля или изменение чувствительности требуют технической оценки. Попытка скрыть проблему настройками усиления может затруднить обнаружение дефекта и не восстанавливает работоспособность преобразователя.
Разбор трёх ситуаций выбора
Ситуация первая: учреждение хочет заменить несколько датчиков одним широкополосным. Это возможно только после сопоставления задач. Если различаются доступ, геометрия и специальные режимы, широкий частотный диапазон не решит все вопросы. Проверяют каждую задачу отдельно и фиксируют, какие функции будут потеряны или сохранены.
Ситуация вторая: на новом сканере старый датчик распознаётся, но часть режимов недоступна. Причиной может быть версия программы, ограничения платформы или лицензия. Нельзя автоматически считать датчик неисправным либо предполагать, что любой режим можно открыть обновлением. Требуется подтверждённая таблица совместимости.
Ситуация третья: после смены средств обработки появились изменения поверхности. Это повод проверить совместимость, концентрацию, последовательность и условия применения по инструкции. Внешнее повреждение нельзя считать исключительно косметическим без оценки. Для профилактики подобных случаев новые средства согласуют до массового использования, включая все материалы и принадлежности.
Ошибки, которых стоит избегать
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Выбор только по мегагерцам | Не учитываются доступ, пучок и чувствительность. | Сопоставлять задачи и всю акустическую цепочку. |
| Подключение по внешнему сходству | Разъём не подтверждает программную и электрическую совместимость. | Проверять точные модели и версии. |
| Покупка датчика без нужной лицензии | Физическая возможность не означает доступный режим. | Фиксировать комплект системы, датчика и программы. |
| Одинаковая обработка всех преобразователей | Материалы и назначение различаются. | Использовать инструкции для конкретной модели. |
| Компенсация выпадений усилением | Дефект не устраняется и может маскироваться. | Провести техническую проверку. |
| Игнорирование кабеля и держателя | Повседневные нагрузки ускоряют повреждение. | Оценить хранение, маршрут кабеля и эргономику. |
Вопросы и ответы
Всегда ли матричный датчик лучше обычного? Нет. Матричная конструкция предоставляет определённые возможности, но полезность определяется задачей, платформой и режимами. Сравнивать следует фактическое качество и функциональность.
Можно ли определить качество по числу элементов? Только частично. Важны активная апертура, электроника, полоса, формирование луча и обработка. Изолированное число не описывает конечную систему.
Нужен ли отдельный датчик для каждой специальности? Не обязательно. Один преобразователь может поддерживать несколько применений, если это предусмотрено и подтверждено. Однако различия доступа и требований нельзя игнорировать ради сокращения комплекта.
Что должно быть в итоговой спецификации? Точная модель, совместимые системы и версии, необходимые режимы, принадлежности, средства обработки и порядок технической поддержки. Такой список позволяет закупать рабочий инструмент, а не просто внешне подходящую деталь.
