Двухкупольный светильник Mindray HyLED 760/730

Mindray HyLED 760/730 — хирургическая осветительная система с двумя светодиодными блоками серии HyLED 7. В ней сочетаются куполы HyLED 760 и HyLED 730, имеющие различную предельную центральную освещённость и разные диапазоны размера светового поля. Такая комбинация позволяет обсуждать оснащение операционной как систему двух направлений света, а не как два одинаковых источника. Основной вопрос при выборе — каким образом каждый купол будет использоваться относительно операционного стола, персонала и другого оборудования.

Для HyLED 760 указана максимальная центральная освещённость 160 000 лк, для HyLED 730 — 130 000 лк на расстоянии одного метра. Эти величины приводятся раздельно. Запись «290 000 лк» как универсальная характеристика системы была бы некорректной: распределение света зависит от направления куполов, расстояния и взаимного перекрытия полей. В запросе на поставку необходимо сохранить оба обозначения и уточнить подвес, управление и дополнительные принадлежности.

Зачем в одной системе используются разные купола

Комбинация 760/730 позволяет сформировать основное и дополнительное направления освещения с различными возможностями каждого блока. Дополнительный купол может быть расположен с другой стороны рабочей области, чтобы уменьшить зависимость обзора от единственного светового пути. Его роль определяют по задачам операционной. Он не обязательно работает на меньшей яркости только потому, что имеет меньший паспортный максимум, и не является автоматически резервным устройством электропитания.

При проектировании важно различать пространственное и электрическое резервирование. Два купола могут дать два направления света, но устойчивость к отказу питания зависит от схемы подключения и предусмотренной резервной системы. Наличие двух осветительных блоков само по себе не подтверждает независимость всех электрических компонентов. Этот вопрос согласуют с инженерной службой по выбранной конфигурации и документации, а не выводят из фотографии системы.

Разные купола также помогают точнее сформулировать требования к поставке. Если учреждению нужны одинаковые характеристики двух блоков, комбинация 760/730 не должна описываться как 760/760. Если требуется меньший дополнительный свет, это следует отразить в техническом задании. Замена одного элемента системы на другой может повлиять на диапазон поля, потребление и доступность встроенной камеры. Поэтому обозначение через косую черту несёт содержательную информацию о конструкции.

Система серии HyLED 7 с двумя куполами в оснащении операционной

Светодиоды и распределение света

В блоке HyLED 760 используются 32 светодиода, в HyLED 730 — 24. Свет формируется оптическими элементами и их расположением в куполе. При сравнении с другой системой количество светодиодов не стоит считать самостоятельным показателем качества. Важно, какое поле получается, как регулируется его размер и что происходит при перекрытии отдельных направлений. Эти свойства описываются светотехническими характеристиками и проверяются в установленных условиях.

Диаметр осветительного блока обеих моделей составляет 600 мм. Внешняя геометрия купола имеет значение для размещения над столом, но не равна размеру освещённой зоны. При проектировании операционной оценивают пространство для двух блоков и их подвесов. Купол может не занимать площадь пола, однако его перемещение всё равно должно быть согласовано с консолями, мониторами и вентиляционными элементами.

Для серии производитель описывает тонкую конструкцию и возможность отдельной замены светодиодных элементов с самостоятельными цепями. Это сервисная особенность, а не разрешение заменять компоненты силами любого пользователя. После ремонта необходимо сохранить соответствие оптических и электрических элементов. Установка внешне похожего диода не гарантирует исходную цветопередачу или распределение света, даже если сам источник включается и визуально кажется достаточно ярким.

Купол серии HyLED 7: вид спереди, сбоку и с тыльной стороны

Регулируемый размер поля и глубина освещения

В рассматриваемой спецификации HyLED 760 имеет поле 180–300 мм, HyLED 730 — 180–270 мм на расстоянии одного метра. Диапазоны похожи, но не одинаковы. При сопоставлении с предложением на другую ревизию или конфигурацию эти значения следует проверять по точному обозначению изделия. Размер поля выбирают в пределах возможностей конкретного блока; его не следует произвольно заменять общим значением для всей серии.

Глубина освещения L1+L2 указана как 1200 мм для обоих куполов. Это параметр световой зоны вдоль её оси, а не глубина проникновения света в ткани. Он помогает характеризовать оптическую систему при изменении положения рабочего поля относительно светильника. Однако видимость в конкретном хирургическом доступе определяется не только этой величиной: на неё влияют форма доступа, инструменты и перекрытие света персоналом.

Полезно заранее определить, должны ли оба купола освещать одну область или разные участки рабочего пространства. В первом случае особенно важны их взаимные направления, во втором — независимая доступность нужных зон. Возможность менять размер поля помогает адаптировать свет, но не заменяет корректного выбора подвеса. Если механический доступ к зоне ограничен, паспортный диапазон оптики не устранит столкновение плеча с соседним оборудованием.

Сравнение куполов HyLED 760 и HyLED 730
ПараметрHyLED 760HyLED 730
Освещённость при 1 м160 000 лк130 000 лк
Диаметр светового поля при 1 м180–300 мм180–270 мм
Глубина освещения L1 + L21200 мм1200 мм
Цветовая температура4350 К4350 К
Индексы цветопередачиRa 96; R9 97Ra 96; R9 97
Количество светодиодов3224
Регулировка освещённости5–100%5–100%
Фоновое освещение8000 лк6500 лк
Мощность источников света85 Вт65 Вт
Диаметр купола600 мм600 мм
Ресурс светодиодовБолее 60 000 чБолее 60 000 ч
Сеть питания100–240 В AC; 50/60 Гц100–240 В AC; 50/60 Гц
Камера внутри куполаОпцияНе предусмотрена

Цветопередача и одинаковая световая среда

Оба блока имеют цветовую температуру 4350 К. Для используемой спецификации указаны индексы Ra 96 и R9 97. Сходные характеристики цветопередачи позволяют рассматривать два купола как согласованные элементы освещения рабочего места. При этом речь идёт о свойствах источников, а не о гарантии одинакового восприятия каждого участка тканей: на наблюдаемую картину также влияют угол освещения, отражения и окружающий свет.

Ra и R9 описывают разные аспекты передачи цветов. Общий индекс Ra не следует подменять утверждением, что светильник автоматически различает ткани или определяет их состояние. R9 характеризует передачу насыщенного красного оттенка. Эти показатели полезны в техническом сравнении, но профессиональная оценка рабочего поля остаётся задачей медицинского специалиста. Цветовая температура, в свою очередь, не характеризует нагрев купола или пациента.

Для данной комбинации нельзя автоматически заявлять переменную цветовую температуру из другой серии Mindray. Если она необходима учреждению, её наличие проверяют по конкретному предложению. Это особенно важно при закупке системы по описанию функциональных требований: одинаковая марка производителя не означает одинаковый набор регулировок у HyLED 7, HyLED 8 и HyLED X. Сравнение следует вести между подтверждёнными функциями, а не между общими рекламными характеристиками бренда.

Тенерассеивание и расположение персонала

Производитель приводит результаты испытаний каждого купола с масками и трубкой. Для HyLED 760 остаточная освещённость с одной маской составляет 75%, для HyLED 730 — 70%. При сочетании одной маски и трубки значения равны 70% и 65% соответственно. С двумя масками указано 55% для обоих блоков, а с двумя масками и трубкой — 50%. Эти числа относятся к заданной методике проверки и должны читаться вместе с условиями.

Из результатов испытаний нельзя делать вывод о полном отсутствии теней при любой работе хирурга. Маска и трубка моделируют определённые препятствия, а реальная операционная включает множество меняющихся направлений перекрытия. Двухкупольная система позволяет организовать дополнительный световой путь, но положение каждого блока всё равно имеет значение. Неправильно направленный дополнительный купол может не давать ожидаемого эффекта даже при высокой установленной яркости.

Для согласования рабочего места полезны сведения о числе специалистов у стола и расположении крупного оборудования. Они позволяют оценить, как будут использоваться два светильника и требуется ли иной вариант подвеса. При демонстрации проверяют доступные движения и устойчивость положения. Такая проверка дополняет численные характеристики и делает обсуждение комплектации предметным для персонала, который будет работать с системой ежедневно.

Панели управления и фоновое освещение

Для серии предусмотрены традиционные органы управления и дополнительная сенсорная панель. В расширенной конфигурации она обеспечивает доступ к включению, яркости, размеру светового поля, фоновому режиму и управлению камерой при её наличии. Фотография такой панели является примером оснащения. В спецификации поставки необходимо отдельно указать выбранный интерфейс, чтобы не считать все показанные функции обязательными для любой системы 760/730.

Диапазон диммирования обоих блоков составляет 5–100%. Фоновая освещённость в используемой таблице указана раздельно: 8000 лк для HyLED 760 и 6500 лк для HyLED 730. Фоновый режим относится к организации света при работе с видеомониторами и не является эндоскопической видеосистемой. Он не добавляет камеру, источник эндоскопического света или запись изображения, если эти устройства отсутствуют в комплекте.

При подготовке рабочего места важно понять, как сотрудник будет менять параметры каждого купола. Одновременное использование двух блоков требует понятного соответствия между органами управления и регулируемым светом. Этот вопрос следует проверить на выбранной конфигурации, особенно если система включает настенные органы управления и видеотракт. Удобство интерфейса оценивают в сочетании с реальным расположением оборудования, а не только по числу кнопок или наличию экрана.

Встроенная камера и дополнительные компоненты

В спецификации HyLED 760 встроенная камера указана как опция, для HyLED 730 такая возможность в этой таблице не заявлена. Камера на отдельном плече представлена как дополнительный вариант для обеих моделей. Поэтому в комбинированной системе необходимо явно определить место видеокамеры и её конфигурацию. Общая формулировка «с камерой» не объясняет, какой блок используется для съёмки и как организован вывод изображения.

Для видеосистемы отдельно согласуют монитор, интерфейсы и запись. Если изображение нужно для обучения, важно описать, где его будут просматривать и какие устройства уже есть в учреждении. Если задача ограничивается наблюдением на локальном экране, состав может отличаться. Светильник и видеотракт образуют связанные, но не тождественные части оснащения. Наличие камеры не подтверждает совместимость со всеми устройствами записи и не определяет порядок обращения с медицинской информацией.

Дополнительный монитор на подвесе также влияет на пространство над столом и нагрузку на систему. Его нельзя считать включённым только потому, что он изображён на фотографии операционной. В запросе следует разделять осветительные блоки, камеру, монитор, подвесы и монтажные принадлежности. Так проще проверить комплектность и избежать ситуации, когда два предложения с одинаковым названием HyLED 760/730 имеют существенно разный состав.

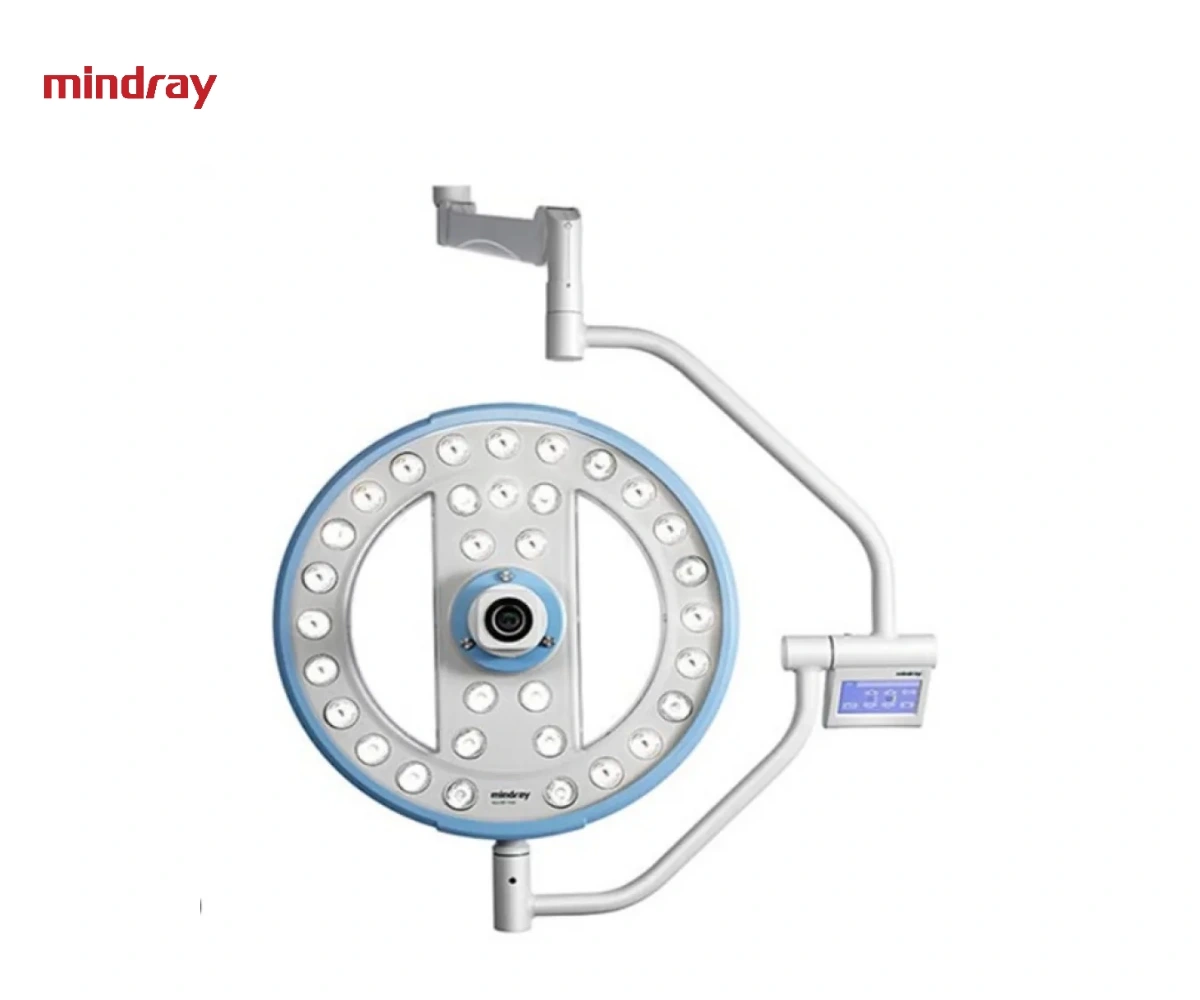

HyLED 760: вариант с камерой и сенсорной панелью на подвесе

Электропитание, ресурс и запрос комплектации

В технической таблице указано питание 100–240 В переменного тока, 50/60 Гц. Мощность световых источников составляет 85 Вт для HyLED 760 и 65 Вт для HyLED 730. Эти значения не следует без проверки считать полным потреблением комплекта с камерой и монитором. Для инженерного проекта используют электрические параметры всей согласованной системы и требования к её подключению.

Ресурс светодиодов указан как более 60 000 часов. Он не отменяет обслуживание механических соединений, электропитания и оптических поверхностей. Порядок очистки и обработки рукояток определяется документацией конкретных принадлежностей. При обслуживании важно сохранять сведения об исполнениях обоих куполов, поскольку элементы системы могут различаться. Это относится и к замене компонентов, и к проверке работоспособности после ремонта.

Для подготовки предложения ИНФОМЕД нужны профиль операционной, план размещения стола, высота помещения и перечень требуемых функций. Укажите, нужна ли камера, какой вариант управления предпочтителен и какие задачи должно решать дополнительное направление света. После согласования можно определить подвес, принадлежности и состав поставки HyLED 760/730. Стоимость обсуждается индивидуально по конкретной конфигурации, без подмены технического сравнения общей ценой системы с неопределённым оснащением.

Что согласовать при заказе системы

Конфигурация 760/730
КомпонентСодержание запроса
Осветительные блокиОдин HyLED 760 и один HyLED 730; характеристики каждого сохраняются отдельно
Потолочное креплениеПодвес и монтажные элементы по проекту помещения
Сенсорная панельДополнительное оснащение; согласовать число панелей
КамераВстроенная опция для 760 либо отдельная видеосистема на подвесе
Питание и резервированиеСхема подключения и резерв определяются проектом, а не числом куполов

Подберём комплектацию для вашего отделения

Направьте задачи подразделения или техническое задание. Согласуем функции, принадлежности и условия поставки.
