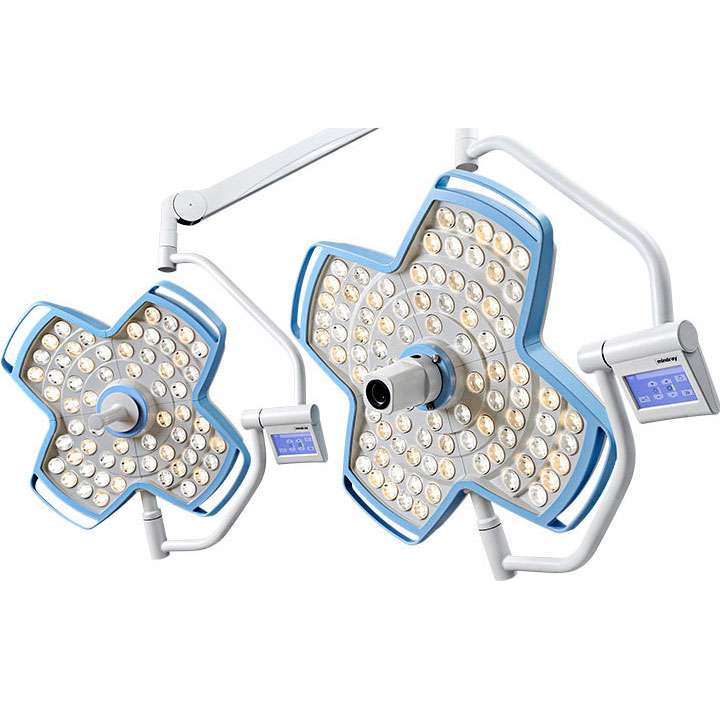

Что такое операционный светильник

Операционный светильник — медицинское изделие для освещения операционного поля в пределах предусмотренного назначения. Его задача состоит не только в создании высокой освещённости. Необходимо обеспечить устойчивую видимость тканей, управляемое световое поле, приемлемую цветопередачу и возможность работы при частичном перекрытии света персоналом. Поэтому бытовой или обычный потолочный свет не является эквивалентом хирургической системы.

Светильник представляет собой оптический, механический и электрический комплекс. Световая головка формирует распределение света, подвес позволяет позиционировать её, система питания поддерживает работу, а интерфейс предоставляет регулировки. Принадлежности для стерильного управления, камеры и резервное питание относятся к конкретной конфигурации и не должны предполагаться автоматически.

При выборе полезно отказаться от сравнения только максимальных люксов. Два светильника с одинаковым паспортным максимумом могут различаться по равномерности, глубине поля, теневым характеристикам и механике. Для операционной важнее устойчивые условия наблюдения и удобная организация работы, чем одно наиболее заметное число в каталоге.

Как формируется световое поле

В современных системах часто используются светодиодные модули с оптикой, направляющей свет от нескольких источников в рабочую область. Перекрытие отдельных пучков помогает сохранять освещение при частичном затенении. Конкретное распределение зависит от конструкции, поэтому количество светодиодов не является самостоятельной мерой качества.

Оптика задаёт размер и профиль поля. Центральная освещённость характеризует определённую точку и условия измерения, но не описывает равномерность всей области. На периферии уровень света уменьшается; насколько плавно это происходит, имеет значение для восприятия. Слишком узкое яркое пятно может быть неудобно, даже если его максимум велик.

Глубина освещения описывает диапазон по оси, в котором сохраняются заданные условия. Определение и критерии измерения должны быть известны, поскольку разные проценты от максимума дают разные значения. Сравнивать два числа без одинакового определения некорректно. В реальной работе также имеет значение изменение геометрии поля при перемещении головки и при работе в глубокой полости.

Регулировка диаметра может выполняться оптическими или электронными средствами. Наличие функции не гарантирует неизменности всех других характеристик при каждом положении. Поэтому оценивают светильник в нескольких нужных размерах поля и на рабочем расстоянии, а не только в демонстрационной настройке.

Основные характеристики хирургического света

Цветовая температура и цветопередача — не одно и то же

Коррелированная цветовая температура характеризует воспринимаемый оттенок света и выражается в кельвинах. Более высокое значение обычно соответствует визуально более холодному свету. Оно не означает автоматически более точного различения тканей и не является мерой температуры корпуса или нагрева операционного поля.

Индекс цветопередачи Ra оценивает усреднённое воспроизведение набора цветов. Специальные индексы, например R9 для насыщенного красного, дополняют общую оценку. Высокий Ra сам по себе не раскрывает все свойства спектра. При сравнении важно видеть, какие показатели действительно приведены и для какого режима источника.

Регулируемая цветовая температура может быть удобна, но не заменяет качественного спектрального состава и стабильности света. Если регулировка предусмотрена, проверяют, сохраняются ли заявленные характеристики в нужных положениях. Пользователь должен понимать, что изменение оттенка освещения влияет на визуальное впечатление и не является диагностическим инструментом само по себе.

Отдельная задача возникает при использовании камер и флуоресцентной визуализации. Совместимость с определённым спектральным диапазоном должна быть подтверждена изготовителем. Нельзя считать, что любой светодиодный операционный светильник допускает одинаковую работу с любой NIR-камерой: специальные режимы и ограничения относятся к конкретной системе.

Почему «бестеневой» не означает отсутствие теней

В разговорной практике хирургические светильники называют бестеневыми. Физически точнее говорить о снижении выраженности теней и сохранении полезного освещения при частичном перекрытии. Если перекрыты все пути света в область, никакая пассивная оптика не создаст там прежний свет. Конструкция распределяет источники так, чтобы часть пучков сохраняла доступ.

Размер и форма головки влияют на углы падения. Свет с периферии помогает обходить препятствия, но работа в узкой глубокой области предъявляет другие требования. Поэтому хорошая тенеустойчивость на открытом поле и достаточное освещение в глубине — связанные, но не тождественные свойства. Их оценивают раздельно.

Активные системы компенсации могут изменять работу модулей в зависимости от затенения, если такая функция предусмотрена. Название алгоритма не доказывает, что освещённость будет постоянной при любом положении персонала. Нужно знать рабочие условия и ограничения, а также оценивать стабильность света без неприятных переходов и излишних регулировок.

Для демонстрации полезно моделировать типичную расстановку специалистов и инструментов. Это не заменяет стандартизованных измерений, но помогает понять эргономику. Особенно важно, чтобы улучшение одного свойства не сопровождалось нежелательным ухудшением другого: например, избыточной яркостью небольшой зоны или неудобным положением головки.

Исполнения и элементы комплектации

Механика подвеса и работа персонала

Даже хороший световой модуль может быть неудобен из-за подвеса. Головка должна перемещаться в требуемую область и сохранять положение после отпускания. Излишнее усилие затрудняет регулировку, а недостаточная фиксация вызывает самопроизвольное смещение. Проверяют работу на разных высотах и вылетах, а не только в одном положении перед демонстратором.

Пружинные рычаги и шарниры имеют диапазоны и ограничения. При проектировании учитывают высоту потолка, крепления, вентиляционные элементы, консоли, экраны и траектории движения оборудования. Вид сверху полезен, но для оценки конфликтов нужна и высотная схема. Несколько независимых подвесов способны мешать друг другу в конкретной рабочей конфигурации.

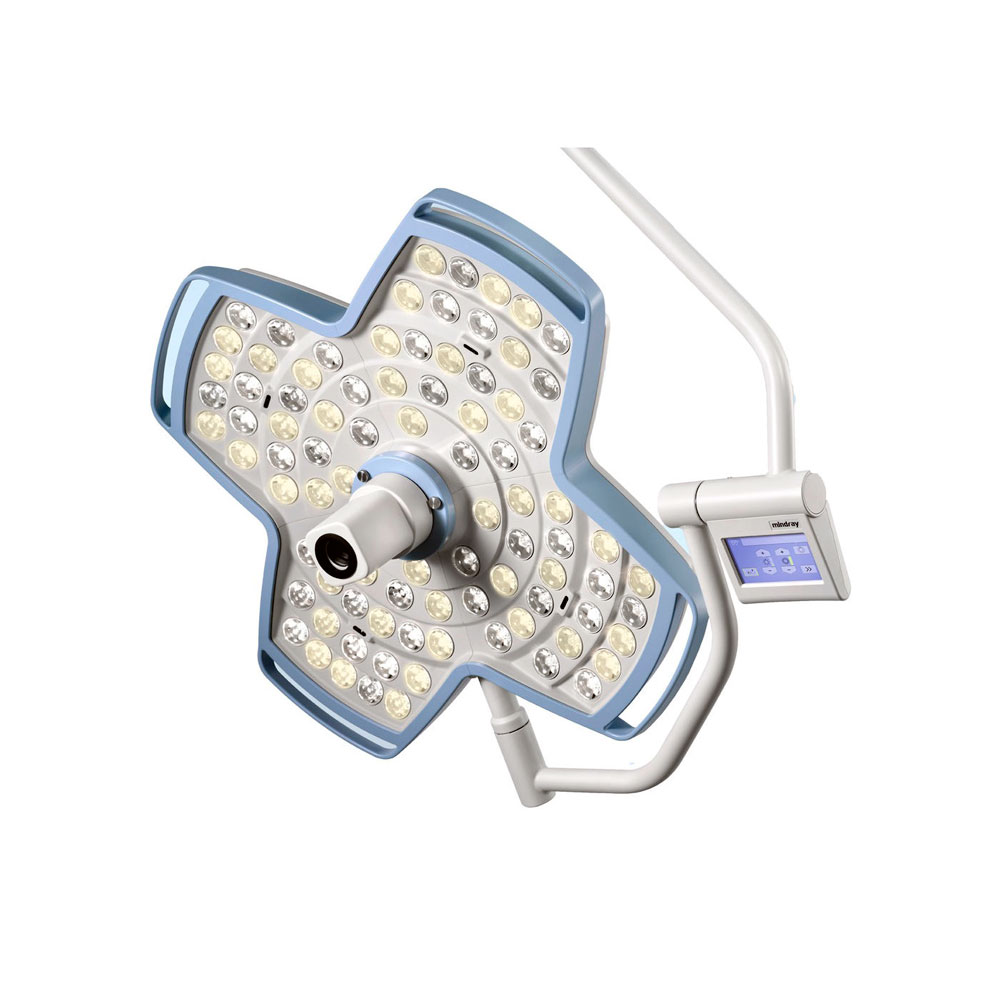

Стерильная рукоятка позволяет выполнять предусмотренные действия из стерильной зоны. При этом одноразовый чехол, съёмная стерилизуемая рукоятка и обычная внешняя ручка — разные решения. Для каждого требуется свой порядок обработки и замены по инструкции. Нельзя автоматически стерилизовать любой съёмный элемент только потому, что он похож на рукоятку другой модели.

Управление может располагаться на головке, панели, пульте или интегрироваться в операционную систему. Удобство определяется понятностью функций и доступностью, а не количеством кнопок. Если используется синхронизация нескольких головок, проверяют, какие параметры действительно синхронизируются и остаётся ли возможность независимого управления.

Энергетическая нагрузка, питание и резервирование

Светодиодная технология не означает полного отсутствия теплового воздействия. Энергия поступает на освещаемую поверхность, а несколько полей могут накладываться. Поэтому максимальную яркость нельзя рассматривать как обязательный рабочий режим. Требования к применению и ограничениям берут из инструкции конкретной системы; обзор не назначает универсальное положение регулятора.

Электрическая безопасность включает питание, защитные меры и предусмотренное поведение при нарушении электроснабжения. Наличие аккумулятора у передвижной версии не означает, что потолочный вариант той же серии имеет встроенную батарею. Аналогично обещание длительного ресурса светодиодов не равно сроку безотказной службы всего светильника.

В систему входят драйверы, соединения, органы управления и механические узлы. Каждый из них может требовать обслуживания. При выборе резервирования нужно выяснить, как обеспечивается непрерывность освещения в рамках проекта помещения и что происходит при отказе отдельного компонента. Это техническая задача, которую нельзя закрыть фразой «светодиоды служат долго».

Дополнительные режимы слабого фонового света могут быть полезны при работе с экранами, если предусмотрены конструкцией. Они не тождественны полноценному хирургическому режиму. Персоналу необходимо понимать назначение каждого режима и признаки перехода между ними, особенно при использовании нескольких устройств управления.

Шесть критериев выбора операционного светильника

Первый критерий — характер рабочей области: её размеры, глубина и необходимость изменения геометрии. Второй — качество светового поля: равномерность, тенеустойчивость, глубина и цветопередача в сопоставимых условиях. Третий — механика: досягаемость, усилие перемещения, стабильность и отсутствие конфликтов с другим оборудованием.

Четвёртый критерий — управление и обработка. Проверяют стерильные принадлежности, допустимые методы очистки, доступность расходных элементов и понятность интерфейса. Пятый — инженерная интеграция: крепление, питание, резервирование, совместимость с камерами и существующей операционной. Шестой — обслуживание и поддержка, включая замену узлов, контроль после ремонта и обучение.

При сравнении следует просить одинаково определённые характеристики. Если у одного производителя глубина поля указана по одному процентному уровню, а у другого по другому, численное сравнение вводит в заблуждение. Аналогично нельзя сопоставлять максимальную освещённость на разных рабочих расстояниях без уточнения условий.

Полезный результат демонстрации — не субъективное «ярко и красиво», а перечень проверенных сценариев. Головку перемещают в нужные положения, оценивают стабильность, доступ к рукоятке и видимость при частичном перекрытии. Все действия выполняются в безопасной демонстрационной среде и дополняют документы, а не заменяют техническую приёмку.

Ошибки при выборе и эксплуатации

Приёмка и контроль в течение срока службы

После монтажа проверяют комплектность, механическое крепление, диапазоны перемещений, управление и предусмотренные режимы. Световые измерения выполняют в соответствующих условиях, чтобы результаты можно было интерпретировать. Документируют конфигурацию, принадлежности и исходное состояние; это облегчает последующее сравнение.

В эксплуатации обращают внимание на самопроизвольное движение, изменение усилий, повреждения рукояток, нестабильность света и состояние кабелей. Конкретные проверки и их периодичность задаются документацией и программой обслуживания. Самостоятельная регулировка несущих узлов без необходимых полномочий и подготовки не является штатным способом устранения дефекта.

После замены компонентов или изменения подвесной системы может потребоваться дополнительная проверка. Совместимость камеры, новой головки или панели управления должна быть подтверждена. Особенно важно сохранять документацию на фактическую сборку, поскольку название серии не раскрывает все варианты питания и механики.

Частые вопросы

Можно ли использовать смотровой светильник вместо операционного? Только если его назначение и характеристики соответствуют конкретной задаче. Названия внешне похожих устройств не гарантируют взаимозаменяемости.

Всегда ли нужны две головки? Это зависит от организации работы, геометрии и требований к резервированию. Количество выбирают по проекту и задачам, а не только по привычному изображению операционной.

Улучшает ли камера качество освещения? Нет, она решает задачу регистрации или передачи изображения. Оптические свойства света и качество видеотракта оценивают отдельно.

Что означает ресурс светодиодов? Это характеристика источников при определённых условиях и критерии снижения светового потока. Она не является обещанием, что весь комплекс не потребует обслуживания в течение того же периода.

Какой светильник считать подходящим? Тот, который обеспечивает нужное поле в реальной геометрии, удобен персоналу, корректно интегрирован в помещение и имеет понятный порядок обслуживания. Паспортные максимумы полезны только вместе с этими условиями.
