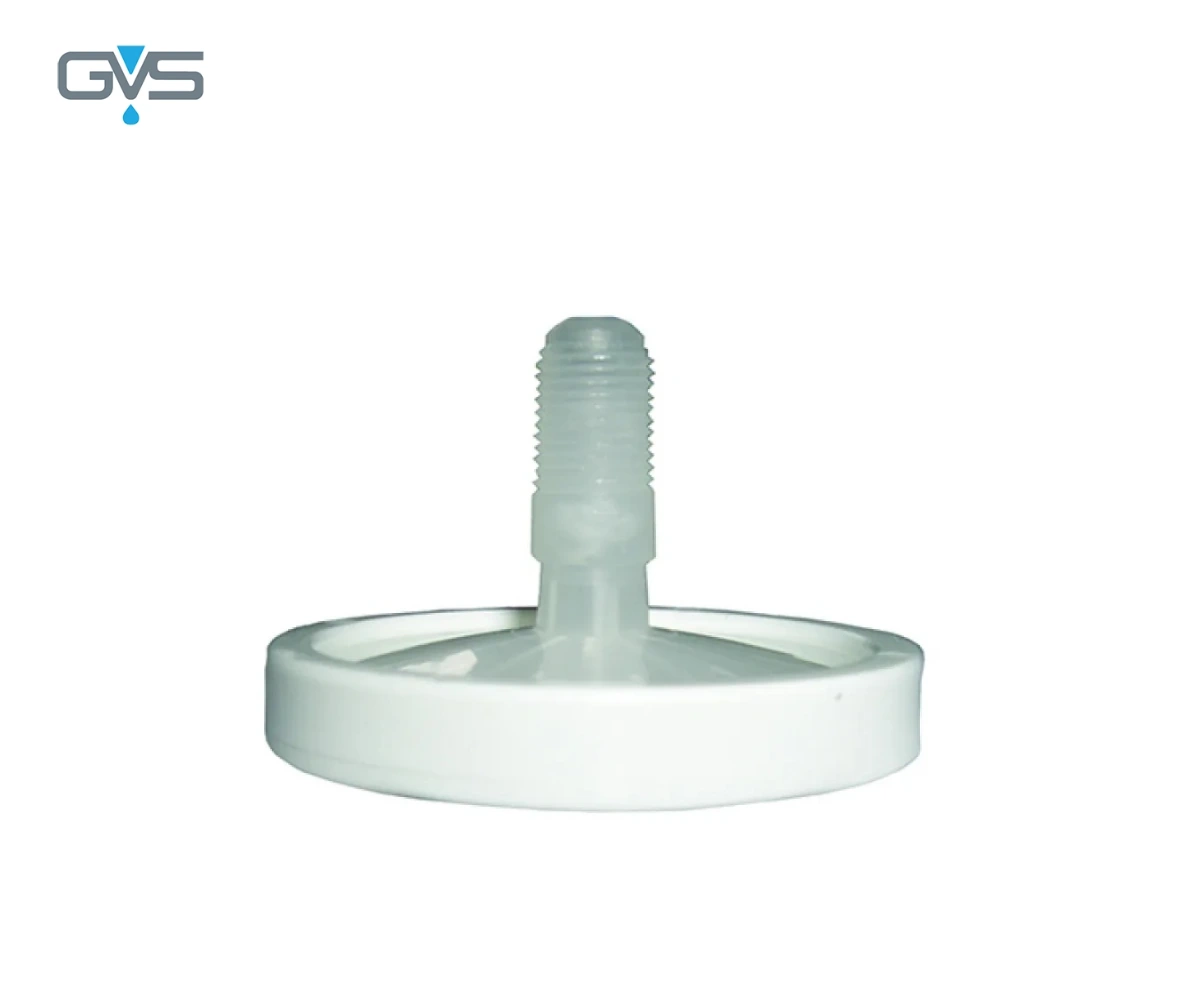

Фильтр для инсуффлятора модель 2000/31 (разъем резьба 1/8″NPT) GVS устанавливается в совместимую газовую магистраль инсуффляционной системы. При подборе этой позиции основной ориентир — конкретное исполнение, его технические параметры и соответствие используемой системе.

Особенности исполнения

У GVS 2000/31 предусмотрено резьбовое соединение 1/8″ NPT. Этот интерфейс отличается от цилиндрической резьбы того же условного диаметра и от соединителей Luer. В спецификации необходимо сохранить полное обозначение NPT. Способ установки, направление потока и требования к уплотнению определяются документацией совместимой системы, а не внешним сходством резьбовой детали.

Конструкция и рабочие параметры

Для этого исполнения существенны следующие параметры: конструктивная особенность — Прямой; количество коннекторов — 1 коннектор; диаметр коннекторов — Резьба 1/8″NPT; пирогенность — Не более 0,25 ЕДэ / мл; эффективная площадь фильтрации — 14,6 см².

Назначение в газовой линии

Фильтр для инсуффляции относится к принадлежностям газовой системы эндоскопического оборудования. Его подбирают по назначению линии, типу среды и схеме соединения с инсуффлятором. Такой фильтр не следует заменять дыхательным тепловлагообменником: одинаковый общий принцип фильтрации не означает совпадения рабочего потока, интерфейса и области применения.

Присоединительные размеры

Штуцер под трубку, конусный разъём, соединение Luer и резьба представляют разные интерфейсы. При подборе сверяют обе стороны изделия. Обозначения M и F описывают наружную и внутреннюю части соответствующего соединения; они не являются указанием направления потока. Размер корпуса также не заменяет размер штуцера. Для сборки линии необходимы согласованные сопрягаемые детали без случайных переходников.

Технические характеристики

Характеристики и идентификация
ПараметрЗначение
Артикулы2000/31
Конструктивная особенностьПрямой
Количество коннекторов1 коннектор
Диаметр коннекторовРезьба 1/8″NPT
ПирогенностьНе более 0,25 ЕДэ / мл
Эффективная площадь фильтрации14,6 см²
Количество коннекторов1 шт.
Материал корпусаПолипропилен
Материал фильтрующей частиГидрофобное микростекловолокно
Каталожные варианты поставки
АртикулИсполнение / составКаталожная упаковка, шт.
2000/31Фильтры для инсуффляции с высокой степенью бактериально-вирусной фильтрации с Люер разъемами с обеих сторон. Цветовая маркировка. Прозрачное белое кольцо300

Комплектация и подбор

Отдельный фильтр и набор с присоединённой трубкой различаются комплектностью и длиной готового газового тракта. Если требуется заменить комплект, уточняют длину магистрали и окончания на обоих концах. Характеристики расхода и перепада давления оценивают для соответствующего исполнения и условий испытаний. При формировании заявки укажите модель инсуффлятора, полный артикул и требуемое число изделий.
