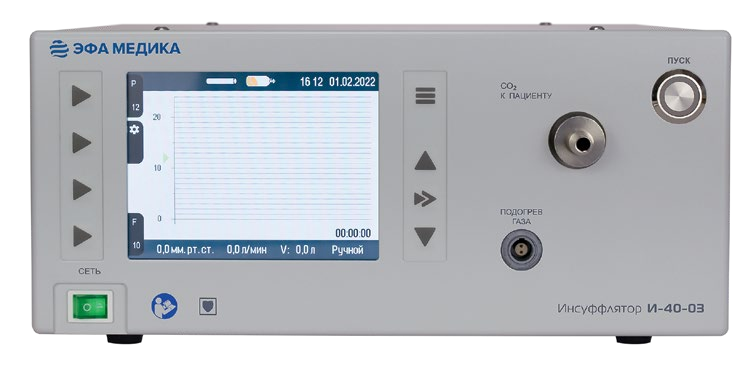

Что такое инсуффлятор
Инсуффлятор — аппарат для контролируемой подачи газа в предусмотренную рабочую полость при диагностических и хирургических процедурах. В лапароскопических системах обычно используется медицинский CO₂. Аппарат управляет подачей с учётом заданного давления и состояния газового тракта; его назначение отличается от обычного редуктора или расходомера.
Для понимания работы нужно разделить три величины: давление источника газа, давление в рабочем контуре и расход. Высокое давление в баллоне не является рабочим давлением в полости. Расход показывает скорость подачи, а не достигнутое давление. Взаимосвязь этих величин определяется регулятором, магистралью, сопротивлением доступа и утечками.
Выбор инсуффлятора строится вокруг требуемых функций и совместимых принадлежностей. Помимо подачи газа могут предусматриваться подогрев, увлажнение, удаление дыма и другие возможности. Их наличие уточняют в конкретной поставке: одинаковое семейство аппаратов может иметь разные режимы и расходные комплекты.
Газовый тракт от источника до рабочего поля
Источник подключается через предусмотренную магистраль и соединение. Газ должен соответствовать назначению системы. Нельзя считать любой баллон с CO₂ подходящим только по химическому обозначению: проверяют качество газа, тип подключения и требования изготовителя.
Внутри аппарата находятся регулирующие элементы, датчики и управляющая электроника. На выходе используются пациентская магистраль и предусмотренные фильтры. Их назначение может включать защиту тракта от загрязнения и обратного поступления жидкости. Обычная трубка подходящего диаметра не заменяет специальный комплект.
Конечный участок — доступ и соединённые с ним инструменты — создаёт сопротивление. При узком просвете, перегибе или закрытом элементе фактическая подача отличается от паспортной максимальной. Поэтому характеристику максимального расхода нельзя трактовать как гарантированный поток в любых условиях.
Если подключается дымоудаление, система должна учитывать дополнительный отток. Несогласованная внешняя аспирация может менять рабочие условия. Проверяют предусмотренную схему соединения и взаимодействия устройств, а не только возможность подсоединить ещё одну трубку.
Давление и расход: разные характеристики
| Параметр | Что он описывает | Какой вывод делать нельзя |
|---|---|---|
| Входное давление | Условия со стороны баллона или сети | Это давление будет в рабочей полости |
| Установленное давление | Заданный регулятору ориентир | Оно автоматически равно давлению в каждой точке |
| Измеренное давление | Сигнал конкретного измерительного тракта | Он не зависит от состояния датчика и магистрали |
| Максимальный расход | Предел подачи в определённых условиях | Такой поток возможен через любой доступ |
| Текущий расход | Фактическую подачу в данный момент | По нему одному можно оценить состояние полости |
| Объём поданного газа | Накопленный объём подачи | Он равен объёму газа, оставшемуся внутри |
Как работают регулирование и сигнализация
Управление сопоставляет измеряемые параметры с заданными и изменяет подачу. Конкретный алгоритм зависит от конструкции. Для пользователя важно понимать, где и как измеряется давление, каким образом аппарат реагирует на сопротивление, утечку, недостаток газа и превышение допустимых условий.
Защитные функции не следует считать независимыми только потому, что они перечислены отдельными строками. Несколько реакций могут использовать один измерительный канал. Поэтому при технической оценке уточняют архитектуру контроля, предусмотренные тесты и сервисные мероприятия, а не ограничиваются количеством тревог в рекламном списке.
Сообщения должны быть понятны персоналу и различимы в рабочей обстановке. Проверяют индикацию выбранного режима, состояния подачи и причины остановки. Отключение звука или перезапуск без понимания сообщения не является способом устранить техническую проблему.
Пять содержательных критериев выбора
| Критерий | Что выяснить | Как подтвердить |
|---|---|---|
| Клиническое назначение | Для каких процедур и конфигураций разрешён аппарат | Инструкция и состав поставки |
| Регулирование | Как контролируются давление и подача | Техническая документация и функциональная проверка |
| Газоснабжение | Какие источники и соединения поддерживаются | Совместимые магистрали и вводные условия |
| Дополнительные функции | Нужны ли дымоудаление, подогрев или увлажнение | Перечень модулей и специальных расходников |
| Обслуживание | Как контролируются датчики, фильтры и защитные функции | Регламент и доступность сервиса |
Практический разбор: высокий расход на бумаге
В отделении сравнивают два инсуффлятора и выбирают вариант с большим максимальным расходом. Однако предполагаемая конфигурация использует тракт с существенным сопротивлением. В этих условиях увеличение предельной производительности консоли не гарантирует соответствующего увеличения подачи через весь путь.
Сравнение следует выполнять на уровне системы. Сначала фиксируют типы доступа и магистралей, затем проверяют предусмотренные режимы и работу регулирования. Если оценка проводится на стенде, условия должны быть воспроизводимыми и соответствовать методике. Недопустимо делать клинический вывод из произвольного теста свободного выхода газа.
Отдельно выясняют, как система ведёт себя при изменениях оттока и работе дымоудаления. Это помогает оценить согласованность конфигурации. Результат формулируют как соответствие конкретному рабочему сценарию, а не как универсальное преимущество аппарата с большей цифрой.
Подогрев, увлажнение и удаление дыма
Эти функции относятся к определённым исполнениям и требуют предусмотренных компонентов. Нельзя добавлять нагреватель или увлажняющий элемент произвольно, поскольку изменяются сопротивление, объём контура и условия контроля. В спецификации указывают полный набор принадлежностей и ограничения совместимости.
Дымоудаление отличается от обычного выпуска газа: важны фильтрация, маршрут оттока и управление. При выборе учитывают не только наличие порта, но и предусмотренную систему удаления продуктов воздействия. Фильтры имеют свои условия использования и замены; их ресурс нельзя определять лишь по внешнему виду.
Дополнительные функции должны поддерживать рабочий процесс, а не усложнять его без необходимости. Если отделение не использует конкретный режим, важно понимать, можно ли изменить конфигурацию позднее и что для этого требуется. Обещание будущего расширения должно подтверждаться документацией, а не предположением о наличии свободного разъёма.
Приёмка и дальнейшая эксплуатация
На приёмке проверяют идентификацию аппарата, серийные данные, программную версию и комплектность. Сопоставляют соединения с реальным газоснабжением и убеждаются, что предусмотренные расходные элементы доступны. Функциональные и защитные проверки выполняются обученными специалистами по документации.
Особое значение имеют актуальные сервисные уведомления изготовителя. Наличие модели в каталоге не доказывает, что конкретный экземпляр прошёл все необходимые мероприятия. Для оборудования, поступающего после длительной эксплуатации, это проверяют по истории обслуживания, а не по внешней чистоте корпуса.
Магистрали защищают от перегибов, попадания жидкости и неправильного подключения согласно инструкции. Обработка консоли и принадлежностей может различаться. Нельзя погружать электронный блок или применять к нему процесс, предназначенный для съёмных деталей.
Ошибки, которые нужно исключить
| Ошибка | Почему это опасная логика | Что оценивать вместо неё |
|---|---|---|
| Расход равен качеству аппарата | Не учтены сопротивление и регулирование | Систему в требуемой конфигурации |
| Баллонный CO₂ всегда подходит | Не проверены качество и соединение | Требования к медицинскому газу |
| Любая трубка совместима | Меняются сопротивление и защита | Предусмотренный комплект |
| Все тревоги независимы | Возможен общий измерительный канал | Архитектуру и проверки |
| Каталожная страница подтверждает исправность | Не учтена история экземпляра | Сервисные данные и уведомления |
| Дымоудаление подключается произвольно | Меняется баланс подачи и оттока | Согласованную схему |
Частые вопросы
Инсуффлятор заменяет редуктор? Это разные функции. Требуемая схема источника газа и регулирования определяется аппаратом и его входными условиями.
Почему подача ниже максимальной? Её ограничивают режим регулирования и сопротивление полного тракта. Это не всегда признак неисправности, но требует правильной оценки причин.
Нужен ли фильтр? Тип, расположение и необходимость фильтра задаются инструкцией конкретной системы. Самостоятельно исключать предусмотренный элемент нельзя.
Можно ли рекомендовать рабочее давление для всех процедур? Нет. Эта статья объясняет технику и выбор оборудования; клинические установки определяются подготовленным специалистом в рамках конкретной процедуры и инструкции.
Сопротивление, утечка и запас подачи
Газовый тракт имеет несколько последовательно соединённых участков. Каждый добавляет сопротивление, а любое сужение может ограничивать подачу. Поэтому максимальная характеристика аппарата относится к определённым условиям испытания. Нельзя требовать одинакового потока через свободный выход и через длинный узкий доступ.
Утечка создаёт дополнительную потребность в подаче, но её величина не выводится только из одной цифры расхода. Система может одновременно компенсировать несколько изменений. Для технического разбора полезно фиксировать режим, конфигурацию тракта и наблюдаемое сообщение, а не сообщать сервису только «аппарат слабый».
Подача и измерение могут взаимодействовать через конструкцию магистрали. Важно знать, каким способом аппарат оценивает давление и какие условия необходимы для корректной работы. Это объясняет, почему самовольная замена длины или типа трубки не всегда является безобидным изменением.
Функции подогрева и увлажнения также добавляют элементы в тракт. Их выбирают как предусмотренную систему с определёнными расходниками. Самодельное включение дополнительного элемента может изменить сопротивление и условия контроля, даже если его соединения герметичны.
Как организовать техническую оценку без клинических догадок
При проверке отделяют вопрос исправности аппарата от вопроса выбора клинического режима. Инженер подтверждает работу в пределах технической документации, а клинический специалист определяет применение. Попытка решить обе задачи одной универсальной рекомендацией по давлению создаёт ложную уверенность.
В протоколе полезно фиксировать источник газа, соединения, магистраль и тестовую нагрузку, если она предусмотрена методикой. Иначе повторная проверка может выполняться в других условиях и давать иной результат без изменения самого аппарата. Воспроизводимость важнее впечатления от скорости наполнения случайной ёмкости.
Сигнализация должна проверяться по установленному порядку, не через опасное создание непредусмотренных ситуаций. Пользовательский тест и сервисная проверка имеют разные задачи. Нельзя считать исправность подтверждённой только потому, что при включении появился экран.
Сведения о ремонте, замене датчиков и программных мероприятиях сохраняют с идентификатором конкретного экземпляра. Это особенно важно при покупке или перемещении оборудования между подразделениями. История модели в целом не заменяет историю аппарата.
В запас расходников включают именно совместимые фильтры и магистрали. Если штатная позиция временно недоступна, решение о замене требует подтверждения. Экстренная нехватка не делает случайную трубку технически равноценной.
Информация для сервисной заявки
Полезная заявка содержит модель, серийный номер, режим, точный текст сообщения и конфигурацию подключения. Если проблема появилась после смены магистрали или источника газа, это тоже указывают. Такие сведения помогают отделить неисправность аппарата от несоответствия внешних условий. Не следует самостоятельно вскрывать блок или изменять защитные настройки для поиска причины: техническая диагностика проводится в установленном порядке. История повторения события позволяет сервису оценить устойчивость дефекта и выбрать необходимые проверки.
