Жёсткий эндоскоп: устройство, разновидности и критерии выбора

Что такое жёсткий эндоскоп

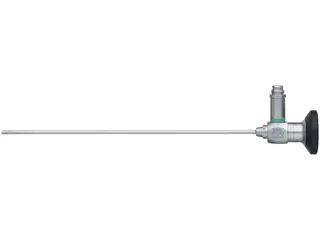

Жёсткий эндоскоп — оптический или видеоинструмент с негибкой вводимой частью, предназначенный для наблюдения через предусмотренный доступ. Он используется как часть системы визуализации и может сочетаться с тубусами, рабочими элементами и инструментами. Конкретная конструкция зависит от области применения: одинаковая длина трубки не делает разные эндоскопы аналогами.

В классическом оптическом телескопе изображение передаётся системой линз к окуляру или камере. Свет подводится через отдельный световой канал. Существуют также жёсткие видеоэндоскопы с иной архитектурой, включая чувствительный элемент в дистальной части. Поэтому слово «жёсткий» описывает механическое свойство, а не единственный способ формирования изображения.

Главная задача выбора — согласовать доступ, направление наблюдения, качество изображения и весь набор принадлежностей. Оптика не работает изолированно от камеры, световода и оболочки. Нужна проверка полного сочетания, особенно если учреждение объединяет компоненты разных поколений.

Оптический тракт и геометрия наблюдения

В линзовой системе изображение последовательно передаётся по длине инструмента. Качество зависит от состояния оптических элементов, их согласования и чистоты поверхностей. Повреждение внутренней системы может проявляться снижением контраста или неоднородностью, хотя наружный корпус выглядит целым.

Направление наблюдения описывает ориентацию оптической оси относительно продольной оси эндоскопа. Поле зрения характеризует угловую область, попадающую в изображение. Эти параметры различны. Эндоскоп с косым направлением наблюдения не обязательно имеет более широкое поле зрения, а большое поле не заменяет нужного направления.

При вращении оптики с косым направлением меняется область наблюдения. Это влияет на ориентацию изображения и взаимодействие с инструментами. Выбор угла должен соответствовать конкретной задаче и подготовке команды. Универсального «лучшего угла» для всех вмешательств нет.

Диаметр и длина влияют на доступ и согласование с наружными элементами. Более тонкая оптика не всегда является улучшением: нужно учитывать изображение, прочность, условия применения и совместимые оболочки. Нельзя оценивать пригодность только по тому, помещается ли инструмент в имеющийся канал.

Оптические характеристики без путаницы

Световод и камера: два разных соединения

Световод передаёт освещение от источника к эндоскопу. Его соединения, диаметр светового пучка и допустимые условия должны соответствовать системе. Механически подходящий переходник не подтверждает, что сочетание обеспечивает безопасную и эффективную передачу света. Потери или повреждение световода могут вызвать ухудшение изображения, которое ошибочно принимают за неисправность камеры.

Камера соединяется с оптическим выходом через предусмотренный адаптер. Фокусировка, размер изображения и возможное виньетирование зависят от этого сочетания. Установка камеры с высоким разрешением не исправляет ограничения или повреждение телескопа. Для сравнения систем нужен одинаковый и исправный оптический тракт.

Термин «холодный свет» не означает отсутствия теплового риска. Концы световода и дистальная часть могут нагреваться в рабочих условиях. Нельзя оставлять активный световод в непредусмотренном положении на материалах рабочего поля. Конкретные правила обращения и режимы определяются инструкцией источника и эндоскопа.

Что входит в согласованную систему

Как оценивать изображение на приёмке

Проверка должна позволять различить загрязнение доступных поверхностей, дефект светового тракта и нарушение передачи изображения. Для этого используют предусмотренные тесты и исправные совместимые компоненты. Случайная фотография на экране не является полноценным подтверждением оптического качества.

Сравнивают резкость, равномерность, цветопередачу и отсутствие видимых дефектов в условиях, которые можно воспроизвести. Изменение настроек камеры между сравнениями делает вывод менее надёжным. Если один эндоскоп проверяют с другим осветителем или адаптером, разницу нельзя приписывать только телескопу.

Важна документация исходного состояния. Фото или протокол контрольного изображения могут помочь при последующей оценке изменений, если методика допускает такое документирование. Однако технический контроль не должен превращаться в самостоятельную разборку оптической системы: внутренний ремонт выполняется по установленному сервисному маршруту.

Практический разбор: совпал диаметр, но система не собирается

В отделение поступила новая оптика с тем же диаметром, что и прежняя. При сборке выяснилось, что не совпадают замок, рабочая длина или положение оптического узла относительно оболочки. Это типичный пример недостаточной спецификации: диаметр описывает лишь один габарит, а не весь интерфейс.

Правильное сравнение включает конкретные артикулы оптики, тубуса, рабочего элемента и камеры. Если планируется сохранение части оборудования, его идентифицируют до заказа. Фотография старого изделия может помочь, но не заменяет маркировку и подтверждённую совместимость.

Второй возможный результат — система собирается, но изображение имеет тёмные края или неудобный масштаб. Тогда проверяют адаптер камеры и оптическое сопряжение. Попытка устранить проблему повышением яркости не решает геометрическое несоответствие.

Обработка и механическая сохранность

Допустимость паровой стерилизации или другого метода определяется конкретной моделью. Нельзя переносить маркировку «автоклавируемый» с одного телескопа на весь класс жёстких эндоскопов. Важны также параметры процесса, упаковка и совместимость принадлежностей.

Длинная тонкая оптика чувствительна к изгибающим нагрузкам и ударам. При транспортировании и обработке её защищают от контакта с тяжёлыми инструментами. Корзина или кассета должна удерживать изделие без непредусмотренного давления на ствол и соединения.

После обработки осматривают доступные поверхности и выполняют предусмотренную проверку. Появление мутности, дефектов поля или повреждений корпуса требует оценки. Наличие стерильной упаковки не подтверждает оптическую исправность; эти свойства контролируются разными действиями.

Ошибки, которые ухудшают результат

Вопросы и ответы

Жёсткий эндоскоп обязательно имеет окуляр? Нет. Существуют разные архитектуры, включая видеоэндоскопы. Состав внешних блоков зависит от исполнения.

Можно ли улучшить изображение заменой только монитора? Иногда улучшается отображение, но утраченные оптикой детали монитор не восстанавливает. Начинают с оценки всей цепи.

Почему нужна отдельная проверка световода? Он влияет на освещение и может быть причиной ухудшения картинки независимо от камеры и телескопа.

Что считать готовым комплектом? Оптику вместе с предусмотренными оболочками, рабочими элементами, соединениями, средствами визуализации и обработки. Ведомость должна описывать конкретную рабочую конфигурацию, а не набор приблизительно подходящих изделий.

Направление взгляда и ориентация изображения

У оптики прямого наблюдения основная ось направлена вдоль инструмента. У косого телескопа направление смещено относительно продольной оси, и вращение изменяет наблюдаемую область. Поэтому число градусов описывает геометрию, а не качество изображения. Выбор зависит от доступа и нужной ориентации, а не от принципа «больше — лучше».

Поле зрения является отдельной характеристикой. Можно иметь широкое поле при одном направлении и более узкое при другом. Если в предложении указано только слово «широкоугольный», для технического сравнения нужно уточнение параметров и конкретной модели. Также важно понимать, как камера отображает поле и не обрезает ли его выбранный адаптер.

Ориентация картинки зависит от положения оптики и организации видеотракта. Команде необходимо понимать, какое движение инструмента соответствует изменению области наблюдения. Это относится к обучению работе с системой и не решается одной заменой монитора.

При оснащении нескольких рабочих мест полезно согласовать номенклатуру оптики с задачами, но не унифицировать её ценой потери необходимого направления наблюдения. Несколько близких по габаритам телескопов могут выполнять разные функции; их нужно однозначно идентифицировать при хранении и подготовке.

Оптическая неисправность и загрязнение: почему нужна последовательная проверка

Падение контраста может быть связано с доступной поверхностью, внутренним повреждением, световодом или настройками камеры. Из одного признака нельзя сразу вывести причину. Предусмотренная проверка начинается с доступных пользователю действий и не включает самостоятельную разборку герметичной оптики.

Если дефект сохраняется с исправными совместимыми внешними компонентами, это является основанием для установленной технической оценки. При этом нельзя компенсировать мутность агрессивной очисткой неизвестным средством: можно повредить покрытия и уплотнения. Для каждой поверхности применяют разрешённый способ.

План транспортирования должен защищать длинную вводимую часть от изгиба. Даже если корпус не имеет заметной деформации, внутренние элементы могут пострадать от удара. Поэтому кассета и организация укладки являются частью сохранения качества изображения, а не только удобным аксессуаром.

После ремонта важно получить подтверждение выполненных проверок и восстановленной конфигурации. Сам факт возвращения изделия из сервиса не заменяет приёмку в составе рабочей системы. Сопоставляют изображение, соединения и функциональность с установленными критериями.

Для отделения с несколькими типами оптики полезна отдельная карта обработки. В ней указывают модель, допустимый процесс, кассету и ограничения принадлежностей. Это снижает вероятность переноса режима с одного внешне похожего телескопа на другой.

Запас оптики и устойчивость рабочего процесса

Резервный телескоп должен соответствовать не только диаметру, но и направлению наблюдения, длине и соединениям. Если в резерве другая геометрия, его нельзя считать безусловной заменой. В перечне готовности полезно отмечать, какие конфигурации сохраняются при выводе одного изделия в ремонт. Такое планирование особенно важно, когда несколько рабочих мест используют общую оптику. Согласованная маркировка помогает избежать ошибки при комплектации кассеты и ускоряет проверку перед использованием.
