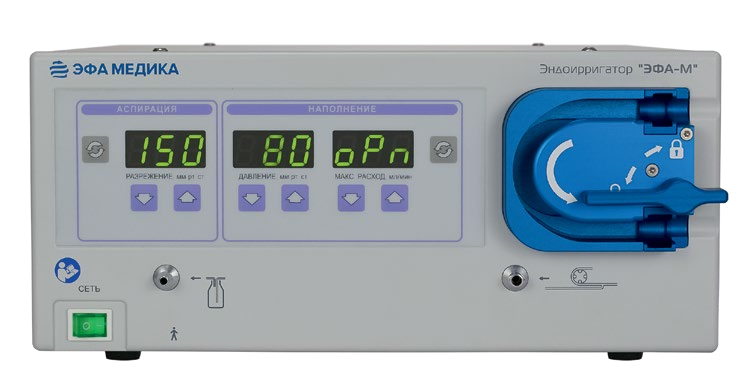

Что такое эндоскопическая ирригационная помпа
Ирригационная помпа обеспечивает управляемую подачу жидкости в предусмотренную область при эндоскопических и других вмешательствах. В зависимости от конструкции система может поддерживать давление, регулировать поток, сочетаться с аспирацией и средствами учёта жидкости. Обычный насос и полноценная система управления жидкостью не всегда имеют одинаковые функции.
Назначение определяется конкретной программой и принадлежностями. Одна платформа может использоваться в нескольких областях, но для этого требуются предусмотренные режимы, трубки и инструменты. Нельзя автоматически переносить настройки и расходные комплекты между артроскопией, гистероскопией, урологией и другими задачами.
В центре технической оценки находится весь гидравлический контур: источник раствора, насосный сегмент, магистраль, инструмент, рабочая область и отток. Свойства каждого участка влияют на результат. Паспортный расход отдельно стоящей консоли не описывает поведение собранной системы.
Насос, датчик и расходная магистраль
В распространённых конструкциях роликовый механизм воздействует на специальный сегмент трубки. Жидкость проходит внутри расходного контура, а привод сообщает ей движение. Геометрия и упругость насосного сегмента имеют значение для работы, поэтому заменять его обычной трубкой только по наружному диаметру нельзя.
Измерение давления может выполняться через предусмотренный интерфейс или оцениваться системой определённым способом. Важно выяснить место измерения и условия, при которых значение соответствует рабочей ситуации. Давление в магистрали перед сопротивлением не тождественно давлению после него.
Отток может быть пассивным или активным в зависимости от конфигурации. Если применяется аспирация, необходимо согласование с подачей и используемым инструментом. Неуправляемое изменение оттока способно влиять на условия визуализации и баланс жидкости.
Система управления отображает выбранные и измеренные величины. Для правильного понимания интерфейса нужно различать заданный поток, фактическую подачу, оценку давления и другие показатели. Наличие числа на дисплее ещё не объясняет, каким датчиком и в какой точке оно получено.
Основные величины жидкостного контура
| Величина | Содержание | Ограничение интерпретации |
|---|---|---|
| Расход | Объём, проходящий за единицу времени | Не описывает сам по себе давление |
| Давление | Механическое состояние среды в точке или оценке системы | Зависит от места измерения |
| Сопротивление тракта | Препятствие движению жидкости | Меняется при изгибе, перекрытии и смене инструмента |
| Поданный объём | Количество введённой через систему жидкости | Не равен объёму, оставшемуся у пациента |
| Собранный объём | Учтённый отток | Может не включать все потери |
| Расчётный дефицит | Разность учтённых объёмов по методике системы | Не является безусловным прямым измерением всасывания |
Почему давление и поток нужно рассматривать вместе
При одинаковом расходе разные магистрали создают разное сопротивление. Узкий просвет, большая длина, перегиб или занятый инструментом канал меняют условия. Поэтому установка одного значения на двух разных контурах не гарантирует одинаковое состояние в рабочей области.
В системе регулирования важны скорость реакции и способ ограничения подачи, но эти свойства нельзя оценивать только по рекламному названию режима. Запрашивают техническое описание и предусмотренные функциональные проверки. Клинический специалист определяет допустимые рабочие условия, а инженер оценивает, способна ли конфигурация их поддерживать в рамках назначения.
Изменение положения ёмкостей и элементов контура также может иметь значение. Конкретные требования к установке задаёт изготовитель. Самовольное изменение схемы ради удобства размещения может нарушить условия, на которые рассчитаны измерение и управление.
Критерии выбора помпы
| Критерий | Что зафиксировать | Проверка перед вводом |
|---|---|---|
| Область применения | Разрешённые процедуры и программные модули | Соответствие поставленной версии |
| Контроль давления | Метод и место измерения | Предусмотренный функциональный тест |
| Подача и отток | Поддерживаемая схема и взаимодействие | Работа полного контура |
| Расходные комплекты | Артикулы, назначение и статус использования | Совместимость с насосом и инструментом |
| Учёт жидкости | Какие объёмы измеряются и как учитываются потери | Понимание ограничений расчёта |
| Организация рабочего места | Крепления, педали, ёмкости и маршруты трубок | Отсутствие непредусмотренных соединений |
Контроль жидкости: что показывает расчётный баланс
Некоторые системы включают средства учёта подачи и возврата, например измерение массы ёмкостей. Такой расчёт полезен, но зависит от того, какие пути жидкости охвачены измерением. Проливы, неучтённые ёмкости и изменения схемы способны влиять на результат.
Нельзя автоматически называть разность зарегистрированных объёмов точным количеством жидкости, поступившей в организм. Это расчётный показатель в пределах конкретной методики. Для его использования персонал должен понимать, какие события требуют коррекции или проверки учёта.
При закупке уточняют, входит ли контроль баланса в базовую комплектацию или необходим отдельный модуль. Наличие ирригационной помпы не означает наличие всех функций управления жидкостью. Отдельные весы без программной интеграции также не равны комплексной системе.
Практический разбор: после смены инструмента изменился поток
Помпа исправна, но после подключения другой канюли поток стал меньше, а индикация изменилась. Причина может быть в сопротивлении нового тракта, а не в недостаточной мощности привода. Сначала проверяют предусмотренность сочетания, правильность сборки и отсутствие перегибов или перекрытий.
Увеличение задания без выяснения причин не является универсальным решением. Оно может изменить другие условия системы. Корректная оценка разделяет техническую проверку контура и клиническое решение о рабочих параметрах.
При сравнении поставок поэтому фиксируют точный набор инструментов и магистралей. Если демонстрация проводится на другом тракте, её результаты нельзя безусловно переносить на будущую конфигурацию отделения. Приёмочный протокол должен отражать фактически проверенное сочетание.
Расходные материалы и обслуживание
Насосный сегмент, соединения, фильтры и ёмкости имеют установленное назначение. Одноразовый комплект не становится многоразовым после промывки. Для многоразовых элементов должны быть предусмотрены очистка, обработка и контроль состояния.
Консоль защищают от попадания жидкости согласно инструкции. Электрический привод и сенсорный интерфейс не обрабатывают как погружаемые инструменты. При обслуживании оценивают состояние механизма, датчиков и органов управления в пределах установленного регламента.
Запас расходников планируют по реальной нагрузке и вариативности процедур. Если разные модули требуют разных комплектов, это отражают в складском учёте. Внешне похожие трубки лучше идентифицировать по маркировке и артикулу, а не по памяти персонала.
Ошибки в оценке ирригационной системы
| Ошибка | Что упускается | Корректный подход |
|---|---|---|
| Выбор только по расходу | Регулирование и сопротивление | Проверка полного контура |
| Одинаковые трубки считаются аналогами | Свойства насосного сегмента | Точная совместимость |
| Давление на дисплее считают локальным во всех точках | Место измерения | Описание измерительной схемы |
| Дефицит называют точным всасыванием | Неучтённые потери | Оценка границ метода |
| Помпу принимают за систему баланса | Отсутствующие модули | Проверка состава поставки |
| Меняют схему без проверки | Нарушение условий регулирования | Следование совместимой конфигурации |
Вопросы и ответы
Можно ли использовать одну помпу для разных специальностей? Да, если это предусмотрено конкретной платформой, программой и принадлежностями. Название универсальной консоли не отменяет проверки каждого применения.
Чем ирригация отличается от инфузии? Это разные назначения и требования. Нельзя использовать аппарат для другого пути введения только потому, что он перекачивает жидкость.
Нужно ли покупать модуль баланса? Решение зависит от задач и принятого процесса. Важно понимать, какие параметры он измеряет, а какие рассчитывает.
Что проверять на демонстрации? Сборку, идентификацию расходников, индикацию, управление, предусмотренные сообщения и работу в согласованной конфигурации. Любые клинические установки выбираются подготовленным персоналом, а не по универсальной таблице из обзора.
Гидравлическая цепь и положение датчика
Показание давления имеет смысл только вместе с описанием измерительного места. Между датчиком и рабочей областью могут находиться трубка, соединения и инструмент. При движении жидкости на этих участках возникают потери давления. Поэтому инженерный анализ должен учитывать путь, а не только число на экране.
Если система использует расчёт или специальный измерительный сегмент, важно соблюдать условия его установки. Неправильное положение, несовместимая трубка или изменение схемы могут нарушить предусмотренную связь. Даже при исправной электронике результат зависит от правильной сборки расходной части.
Роликовый насос перемещает жидкость через деформируемую трубку. Её свойства задаются изготовителем расходного комплекта. Разная упругость и геометрия способны менять работу механизма, поэтому внешнее совпадение размеров не является полноценной характеристикой совместимости.
Согласование притока и оттока следует рассматривать отдельно от максимальной производительности. Аппарат с большим пределом подачи может не иметь нужной схемы контроля. Для выбора важнее соответствие конкретной задаче, чем максимальное число в таблице.
Пример разбора несогласованного учёта жидкости
Система показывает увеличение расчётного дефицита, но часть оттока поступает в ёмкость, не включённую в измерение. Это не позволяет напрямую интерпретировать показатель как объём всасывания. Сначала проверяют, какие потоки охвачены учётом и были ли изменения в расположении сборных ёмкостей.
Другой источник расхождения — проливы или дополнительная жидкость, поступившая вне учитываемого пути. Точный набор возможных событий зависит от методики системы. Поэтому обучение должно объяснять не только кнопку сброса, но и физический смысл расчёта.
Корректировка учёта выполняется по инструкции и локальному процессу. Нельзя произвольно обнулять показатель, чтобы убрать неудобное сообщение. Документирование событий помогает сохранить понимание накопленных данных и отличить техническую ошибку от реального изменения ситуации.
При закупке полезно запросить демонстрацию полного цикла учёта на безопасном стенде: подключение, идентификацию ёмкостей, отображение и предусмотренную обработку событий. Такой тест показывает практическую понятность системы лучше, чем список функций.
Запас расходников и ёмкостей должен соответствовать максимальной планируемой нагрузке отделения. Система баланса теряет смысл, если из-за нехватки подходящего элемента приходится регулярно менять схему на неучитываемую. Комплектация и процесс здесь непосредственно связаны.
Проверка спецификации перед подписанием
В окончательном перечне должны быть отдельно названы консоль, необходимые программные функции, трубки, датчики или измерительные сегменты, ёмкости и управление. Если одна позиция обозначена общим словом «комплект», нужно раскрыть её состав. Это особенно важно для оборудования, которое может работать в нескольких специальностях: одинаковый корпус не означает одинаковые расходные части.
Также фиксируют, какие принадлежности многоразовые и какой процесс необходим для их подготовки. Если учреждение не может выполнить предусмотренную обработку, такой комплект нельзя считать готовым к эксплуатации. Вопрос решается изменением оснащения или согласованной конфигурации до начала работы.
При расширении системы проверяют поддержку новой функции в существующей версии. Возможность установки обновления должна быть подтверждена, включая необходимые дополнительные элементы. Нельзя считать наличие свободного порта достаточным основанием для будущего подключения.
