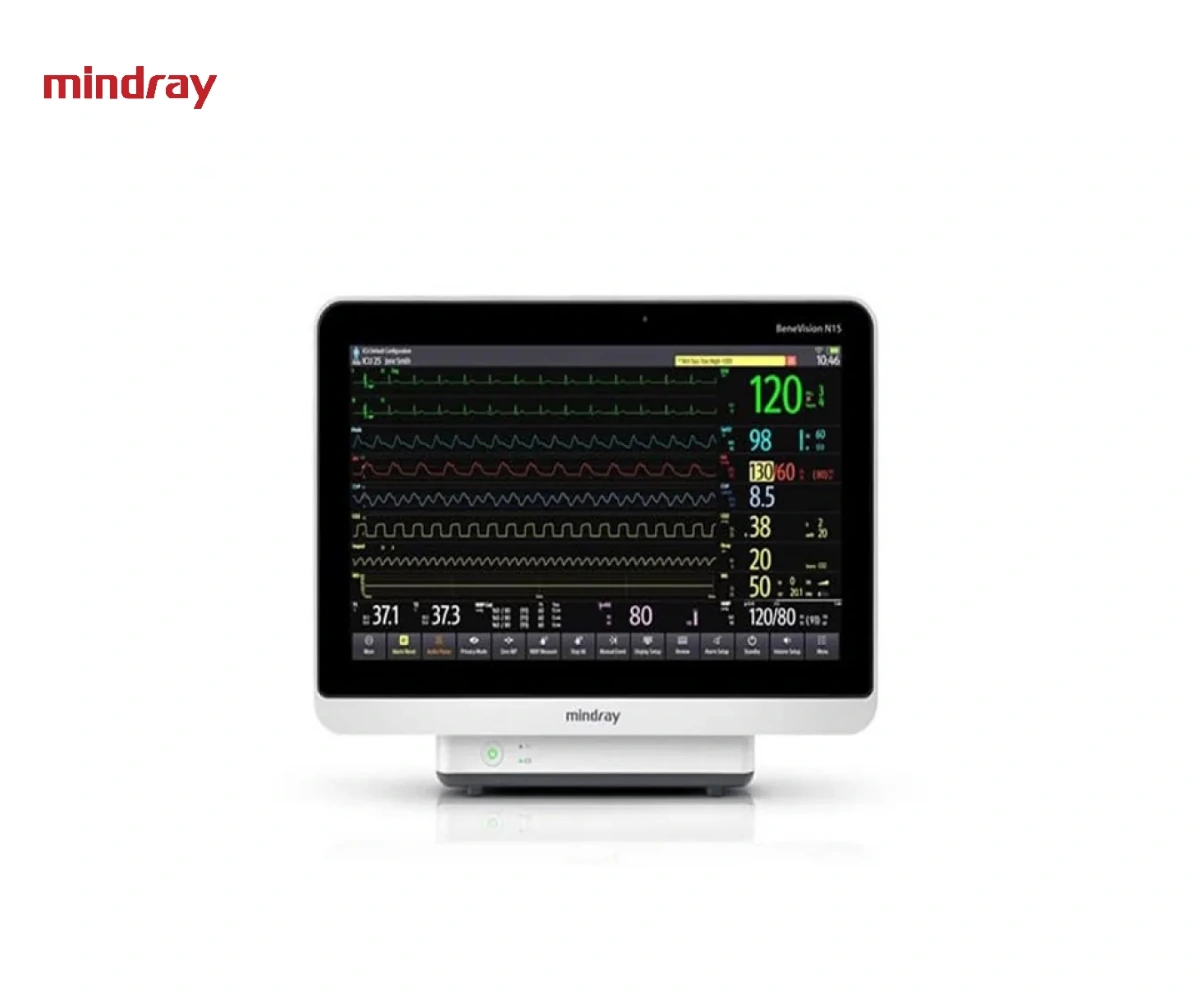

Mindray BeneVision N12, N15 и N17: модульное наблюдение в разных форматах
Mindray BeneVision N12, N15 и N17 — мониторы пациента для организации многопараметрического наблюдения с выбором измерительных модулей. Семейство предназначено для клинических зон, где требуется сопоставлять физиологические сигналы, сохранять историю и включать прикроватные устройства в общую информационную среду. Выбор модели зависит от числа необходимых кривых, площади экрана, состава модулей и условий размещения. Общая платформа не означает одинаковую базовую поставку всех трёх исполнений.
В описываемой конфигурации N12 имеет экран 12,1 дюйма с разрешением 1280 × 800 пикселей, N15 — 15,6 дюйма с разрешением 1920 × 1080, N17 — 18,5 дюйма с разрешением 1920 × 1080. Предусмотрено до восьми, десяти и двенадцати кривых соответственно. Такие различия следует оценивать по реальному клиническому экрану. Увеличение диагонали даёт физическую площадь для чтения, а число кривых определяет возможности одновременного представления; ни один из показателей сам по себе не добавляет измерительный модуль.
Конфигурация измерений и модульные позиции
Для N12 предусмотрены четыре встроенные модульные позиции, для N15 и N17 — шесть. Фактическое число установленных блоков зависит от их исполнения и занимаемого пространства. В заказе необходимо перечислять параметры, количество каналов и принадлежности. Например, наличие нескольких позиций не гарантирует, что в поставку включены расширенная гемодинамика, газовый анализ и нейромониторинг. Эти задачи требуют конкретных аппаратных и программных компонентов.
Электрокардиографическая часть предусматривает варианты трёх-, пяти-, шести- и двенадцатиотведённого подключения. Для расширенной оценки согласовывают кабели, доступные анализы и формы отчёта. Анализ аритмий и сегмента ST в рассматриваемой спецификации имеет область применения для взрослых и детей, а QT — собственные условия. Такие ограничения нельзя скрывать за общим заявлением о поддержке всех возрастных групп. Пациентская категория относится к прибору и каждому методу измерения с его условиями.
Пульсоксиметрия может использовать различные технологии в зависимости от исполнения. Для сравнения предложений необходимо сопоставлять технологию, тип датчика и условия точности. Диапазон отображения не равен диапазону, в котором подтверждена одинаковая точность. Неинвазивное давление использует осциллометрию; режимы ручного, автоматического и последовательного измерения решают разные задачи наблюдения. Конкретные интервалы и границы тревог задаются медицинским персоналом, а не универсальной карточкой оборудования.

Расширенные каналы и клиническое представление
Платформа поддерживает расширение инвазивного давления и температурных измерений до восьми каналов в соответствующей конфигурации. Для ИАД указан диапазон от −50 до 300 мм рт. ст., для температуры — от 0 до 50 °C. Эти показатели описывают измерительные возможности, но не заменяют перечень реально установленных модулей. При подборе многоканального комплекта важны преобразователи, кабели, маркировка линий и удобство одновременного просмотра.
Газовые измерения, сердечный выброс и другие специализированные параметры согласовывают под клиническую задачу. Сопоставление чисел требует понимания их происхождения: собственное измерение, расчёт по введённым данным и информация внешнего устройства имеют разные условия формирования. Для отделения полезно определить, какие сигналы должны оставаться постоянно видимыми, а какие открываются в отдельном клиническом представлении. Так экран используется для анализа, а не только для накопления большого количества показателей.
В семейной платформе предусмотрены транспортные решения N1 и T1 при совместимом оснащении. Их роль заключается в сохранении связи между прикроватным наблюдением и перемещением пациента. При этом совместимость, способ установки и передаваемые данные проверяют для конкретного монитора и программной версии. Название транспортного модуля в общем каталоге не подтверждает готовность любого существующего комплекта к такому сценарию.
Архив и восстановление клинического контекста
Для описанного исполнения предусмотрены тренды более 120 часов с минутным шагом, четырёхчасовой участок с шагом пять секунд, до тысячи событий и тысячи результатов НИАД. Полный просмотр кривых и OxyCRG охватывает до 48 часов. Эти массивы используются по-разному: длительный тренд показывает направление изменений, событие обозначает интересующий момент, а кривая помогает проверить качество сигнала и сопутствующие изменения. Максимальный объём не следует трактовать как одинаковую глубину всех типов данных.
При передаче пациента важно сохранить правильный идентификатор и временную привязку. Если один монитор используется последовательно для разных пациентов, завершение предыдущего эпизода и регистрация нового имеют самостоятельное значение. Центральная система расширяет доступ к истории, но не исправляет ошибочное сопоставление записи автоматически. Поэтому при вводе в эксплуатацию проверяют полный путь данных от прикроватного устройства до нужного рабочего места персонала.

Питание, установка и выбор модели
В спецификации описан аккумулятор 11,1 В ёмкостью 4500 мА·ч. Для N12 указано более четырёх часов работы, для N15 и N17 — более двух часов при новых полностью заряженных батареях, температуре 25 ± 5 °C, пятиэлектродной ЭКГ, SpO₂, НИАД каждые 15 минут и минимальной указанной яркости. Эти условия важны для сравнения. Дополнительные модули, иной режим экрана и состояние батареи меняют реальный ресурс.
Для N12 масса основного корпуса без модулей, батареи, регистратора и принадлежностей составляет 4,1 кг, для N15 — 5,4 кг, для N17 — 7,3 кг в описанном исполнении. Крепление рассчитывают по полной конфигурации, а не по этой минимальной величине. Необходимо сохранить доступ к модульным позициям, кабелям и органам управления после установки. Видимость тревоги и читаемость экрана проверяют с рабочего расстояния.
Для предложения ИНФОМЕД по N12/N15/N17 полезно направить перечень рабочих мест и обязательных параметров. Отдельно указывают экран, число одновременно нужных кривых, дополнительные каналы, транспортное взаимодействие, центральную систему и требования к архиву. В итоговом комплекте фиксируют конкретную модель и исполнение. Семейный обзор помогает сравнить варианты, сохраняя различия аппаратной конфигурации и клинических возможностей.
Приёмочные сценарии для N12, N15 и N17
Для сравнения трёх моделей следует использовать одинаковый набор сигналов и одинаковое расстояние просмотра. Если один экран демонстрирует только крупные числа, а другой — множество кривых и тренды, оценка диагонали будет некорректной. Полезно проверить читаемость подписей и технических сообщений, а не только яркость основных значений. Такой подход помогает определить, где действительно нужна большая площадь N17 и где конфигурация N12 или N15 обеспечивает необходимый обзор.
Затем проверяют модульный состав. Для каждого обязательного параметра должна быть понятна вся цепь: модуль, кабель, датчик либо преобразователь, расходные элементы и способ отображения. Приёмка только по перечню программных пунктов недостаточна. Если модуль поддерживает несколько каналов, нужно подтвердить число одновременно доступных измерений в выбранном оснащении. Это особенно существенно для инвазивного давления и специализированных методов, где принадлежности составляют значимую часть рабочего комплекта.
Транспортный сценарий проверяют отдельно от стационарного. Необходимо определить, какие данные и настройки следуют за пациентом, как отображается временная потеря сети и что видит персонал в пункте назначения. Общая совместимость с транспортным модулем не описывает автоматически весь процесс. Для отделения полезно составить краткую схему переходов между прикроватным монитором, переносным блоком и центральной системой, сохраняя ясную ответственность за наблюдение.
При последующем расширении парка важно учитывать точные аппаратные исполнения. Одинаковое коммерческое название не является основанием переносить характеристики экрана, батареи или программных функций между всеми версиями. В заявке фиксируют нужную конфигурацию и сопоставляют её с фактическим предложением. Это позволяет сохранить прозрачность выбора внутри семейства N12/N15/N17 без искусственного объединения несовпадающих характеристик.
Как сопоставлять три размера BeneVision
N12, N15 и N17 целесообразно сравнивать по заранее подготовленному экранному сценарию. На каждом исполнении выводят одинаковый набор требуемых сигналов, после чего оценивают размер цифр, длину видимого участка кривой и расположение сообщений. Разница между восемью, десятью и двенадцатью кривыми имеет значение только тогда, когда соответствующие параметры действительно измеряются. Если рабочему месту достаточно меньшего количества каналов, увеличение корпуса может не дать практического выигрыша. Если же необходимо постоянно видеть расширенную гемодинамику, физическая площадь экрана становится частью клинической эргономики.
Количество встроенных модульных позиций также следует переводить в конкретный проект. Для N12 четыре позиции и для старших моделей шесть не означают одинаковое число дополнительных измерительных методов: модуль может занимать определённое пространство, а несколько параметров могут объединяться в одном блоке. До заказа составляют фактическую раскладку, включая основные измерения и будущие расширения, которые предусмотрены задачей учреждения. Это позволяет проверить не только совместимость, но и доступность разъёмов после установки всего набора.
Работа с разными источниками физиологических данных
В многоканальной конфигурации BeneVision важны происхождение и временная согласованность показателей. Инвазивное давление поступает непрерывно от преобразователя, манжеточное значение возникает после завершения отдельного цикла, а расчётный показатель может использовать введённые вручную данные. Размещение величин рядом не делает их одинаковыми по способу получения. При настройке экрана следует сохранить названия линий, единицы измерения и время последней регистрации там, где это существенно для интерпретации. Ошибка идентификации канала способна сделать сложную систему менее понятной, несмотря на исправность датчиков.
Для расширенной ЭКГ заранее определяют необходимое подключение и цель анализа. Набор электродов, отображаемые отведения и программная обработка представляют разные уровни конфигурации. Нельзя судить о диагностических возможностях только по количеству зелёных кривых на фотографии. При оценке сегмента ST или QT врач учитывает качество записи, выбранную обработку, ритм и область применения алгоритма. Возможность вывести результат на монитор не равна универсальной пригодности этого результата для любой возрастной группы и клинической ситуации.
Испытание прикроватного и транспортного комплекса
Если N12, N15 или N17 комплектуется транспортным решением, приёмочная проверка должна включать реальный переход между режимами использования. Оценивают не только механическую установку модуля, но и сохранение принадлежности данных пациенту, отображение актуальных измерений после сопряжения и доступ к нужной истории. Персонал должен понимать, какие параметры остаются доступными при перемещении и какие зависят от прикроватных модулей. Это особенно существенно, если расширенное рабочее место содержит больше измерений, чем переносная часть системы.
При выборе крепления полезно рассматривать минимальную массу корпуса как исходную инженерную величину, а не как готовую нагрузку. Батареи, регистратор, модули и кабельные держатели изменяют собранную конфигурацию. Экран должен оставаться читаемым при обычных действиях персонала, а измерительные линии — доступными без демонтажа монитора. Для подвижной опоры отдельно оценивают устойчивость и траекторию кабелей. Указание большой диагонали в техническом задании не заменяет проверки рабочего положения у конкретной кровати.
В предложении ИНФОМЕД семейство BeneVision следует раскрывать через конкретные варианты N12, N15 и N17 с одинаково структурированными перечнями. Это позволяет увидеть, какие различия относятся к экрану, какие — к модульному оснащению, а какие — к организации сети. Для обслуживания составляют единый список разрешённых принадлежностей и средств обработки каждого компонента. После изменения модулей или программной конфигурации повторно проверяют требуемые сигналы, архив и центральное подключение, чтобы расширение системы сохраняло предсказуемость работы отделения.
Для N12, N15 и N17 отдельной строкой полезно согласовать условия внешнего отображения и сетевых подключений. Возможности конкретной версии должны соответствовать проекту учреждения. Приёмка проверяет не только появление физиологических данных, но и правильность идентификации, сообщений о недоступности и восстановления после предусмотренного отключения. Это связывает выбранный формат прикроватного монитора с общей информационной системой отделения.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Дисплеи N12/N15/N17 | 12,1 / 15,6 / 18,5 дюйма в описанном исполнении |
| Разрешение | N12: 1280 × 800; N15/N17: 1920 × 1080 |
| Кривые | До 8 / 10 / 12 соответственно |
| Встроенные модульные позиции | N12: 4; N15/N17: 6 |
| ЭКГ | 3/5/6/12 отведений в соответствующей конфигурации |
| ИБП | До 8 каналов; −50…300 мм рт.ст. |
| Температура | До 8 каналов; 0–50 °C |
| Тренды | Более 120 ч с шагом 1 мин; 4 ч с шагом 5 с |
| Полные кривые/OxyCRG | До 48 ч |
| Память событий и НИАД | По 1000 записей |
| Батарея | 11,1 В, 4500 мА·ч |
| Автономность | N12: более 4 ч; N15/N17: более 2 ч в описанной тестовой конфигурации |
| Масса основного корпуса | N12: 4,1; N15: 5,4; N17: 7,3 кг без модулей, батареи, регистратора, принадлежностей |
Регистрация и происхождение
- Регистрационное удостоверение
- № РЗН 2020/9549 от 21.01.2020 (переоформлено 03.08.2026)
- Срок действия
- бессрочно
- Наименование по удостоверению
- Система мониторинга физиологических показателей BeneVision с принадлежностями
- Производитель
- Shenzhen Mindray Bio-Medical Electronics Со., Ltd. (Шэньчжэнь Майндрэй Био-Медикал Электроникс Ко., Лтд.)
- Страна производства
- Китай
Сведения приведены по Государственному реестру медицинских изделий Росздравнадзора на 12.11.2026. Копию удостоверения предоставим вместе с коммерческим предложением.
Комплектация рабочего места
| Раздел | Состав | Условие |
|---|---|---|
| Корпус | N12, N15 или N17 | Экран, число кривых и модульные позиции |
| Базовые измерения | ЭКГ, Resp, SpO₂, НИАД, температура | Конкретный измерительный блок и датчики |
| Расширенная гемодинамика | ИАД, сердечный выброс и другие модули | Названия, каналы и принадлежности |
| Газовые параметры | CO₂/AG | Конкретная технология и газовый набор |
| Транспортный сценарий | Совместимые N1/T1 | Проверка версии и механического сопряжения |
| Архив | Кривые, тренды, события | Программная конфигурация и сохранение |
| Интеграция | Центральная система и информационный обмен | Проект подключения |
| Размещение | Крепления и внешнее отображение | Полная нагрузка и рабочее расстояние |
