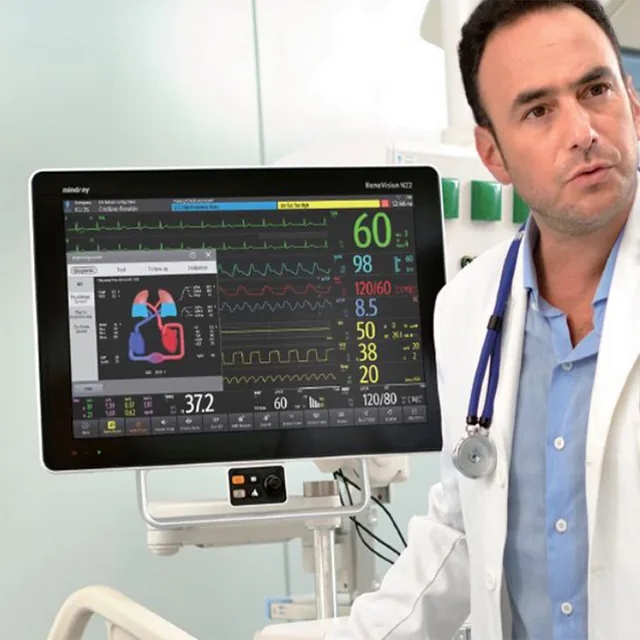

Монитор пациента — медицинская измерительная система для наблюдения за предусмотренными физиологическими параметрами, отображения их изменений и формирования сигналов тревоги. В зависимости от конфигурации он регистрирует электрическую активность сердца, пульсоксиметрию, артериальное давление, температуру, дыхательные и другие показатели. Монитор не является самостоятельным диагностом: он предоставляет данные, достоверность и значение которых оценивает медицинский специалист.
Основная сложность выбора связана с тем, что одинаковый корпус может поставляться с разными измерительными модулями, лицензиями и принадлежностями. Большой экран не добавляет недостающий канал измерения, а название параметра в рекламном перечне не гарантирует его наличие в базовом комплекте. Поэтому сравнивают измерительную цепь целиком: датчик, кабель, модуль, алгоритм, отображение, тревоги и передачу информации.
Как сигнал превращается в показатель
Измерение начинается с первичного преобразователя: электрода, оптического датчика, манжеты, температурного зонда или другого элемента. Далее сигнал проходит через измерительный модуль и программную обработку. На каждом этапе возможны ограничения, поэтому итоговое число нельзя оценивать отдельно от качества контакта, типа принадлежности и условий регистрации.
Монитор отображает разные классы данных. Одни каналы дают непрерывную кривую и вычисляемое число, другие выполняют периодическое измерение. Часть величин рассчитывается из нескольких сигналов. Если на экране сохраняется результат предыдущего измерения, это не превращает его в непрерывно обновляемый показатель: время получения данных имеет самостоятельное значение.
Алгоритмы усреднения и фильтрации помогают представить сигнал, но могут менять характер отображения и временную реакцию. Поэтому при сравнении мониторов важны не только разрешение дисплея и количество кривых, но и возможность понять источник, актуальность и качество показателя. Знакомая расцветка параметров не является гарантией одинаковой логики между моделями.
| Элемент цепи | Его роль | Что проверить |
|---|---|---|
| Датчик или электрод | Преобразует физиологическое явление в сигнал | Назначение, возрастная категория, одноразовое или многоразовое исполнение |
| Кабель и соединение | Передают сигнал и обеспечивают совместимость | Точный тип, износ, допустимые соединители и удлинители |
| Измерительный модуль | Регистрирует и обрабатывает входные данные | Поддерживаемые параметры и ограничения конфигурации |
| Алгоритм | Выделяет показатели и события из сигнала | Версия ПО, включённые функции и ограничения анализа |
| Экран и тревоги | Представляют данные персоналу | Читаемость, приоритет, источник события и отметки времени |
| Сеть и архив | Передают и сохраняют информацию | Идентификация пациента, состав данных и поведение при обрыве связи |
ЭКГ и пульс: разные источники информации
Электрокардиографический канал регистрирует электрический сигнал сердца. Пульсоксиметрический канал использует оптический сигнал, связанный с пульсовыми изменениями в тканях. Вычисляемые из них частоты имеют разные источники. Несовпадение показателей нельзя автоматически считать неисправностью одного датчика, но и трактовать как готовый клинический диагноз без проверки нельзя.
При выборе ЭКГ-функций уточняют число подключаемых проводов, доступные отведения и задачи анализа. Следует различать наблюдение ритма и диагностическую регистрацию ЭКГ: наличие кривой на прикроватном экране не означает, что система заменяет любой электрокардиограф. Специальные возможности требуют подтверждения в документации и конкретном программном пакете.
Анализ аритмий зависит от качества регистрации и возможностей алгоритма. Электроды, кабель, движения и помехи способны менять сигнал. Поэтому полезны понятная индикация технического состояния канала, доступ к кривым и возможность разбора событий. Автоматическая надпись на экране должна восприниматься как результат работы системы с определёнными ограничениями.
SpO₂: что означает оптический канал
Пульсоксиметрия даёт оценку насыщения гемоглобина артериальной крови кислородом на основе оптического измерения. Она не измеряет напрямую все компоненты газообмена и не заменяет исследование газов крови. Для выбора оборудования важны совместимые датчики, предусмотренные места установки, категории пациентов и качество индикации сигнала.
Состояние периферического кровотока, движение и особенности установки датчика могут влиять на регистрацию. Производители применяют разные технологии и алгоритмы обработки; переносить заявления об одной технологии на весь модельный ряд нельзя. В спецификации нужно фиксировать именно установленную технологию и совместимые принадлежности, а не только сокращение SpO₂.
Плетизмографическая кривая и индикаторы качества сигнала помогают понимать условия измерения. Сам факт наличия числа ещё не означает, что сигнал пригоден для любой интерпретации. В обучении персонала важно разбирать техническую пригодность регистрации отдельно от клинического значения полученного результата.
Давление: периодическое и непрерывное измерение
Неинвазивный манжетный канал выполняет измерение с определённой последовательностью работы. Результат отображается вместе с другими параметрами, но относится ко времени выполнения измерения. При сравнении систем выясняют допустимые категории пациентов, типы манжет и доступные режимы организации измерений, не назначая универсальный интервал для всех больных.
Инвазивный канал давления представляет другую измерительную систему, включающую совместимый преобразователь и соответствующие принадлежности. Важны число каналов, маркировка, доступ к кривым и документированные процедуры работы. Наличие разъёма или свободного места на экране не подтверждает готовность канала без необходимых модулей и расходников.
Размер манжеты и совместимость датчика — не вопросы оформления комплекта. Это условия работы измерительной системы. В заявке полезно перечислить фактические типоразмеры и группы пациентов, а затем определить запас принадлежностей. Закупка монитора с одной условно универсальной манжетой часто не соответствует разнообразию задач отделения.
Дыхательный мониторинг и дополнительные модули
Частота дыхания может определяться разными способами, в том числе по изменению электрического импеданса или по дыхательному газовому сигналу. Эти способы регистрируют различные физические явления и имеют свои ограничения. Поэтому два числа с похожим названием не следует считать методически одинаковыми без проверки источника.
Капнографический канал отображает CO₂ и, если предусмотрено, его кривую во времени. Вопросы комплектации включают тип измерения, совместимость линий или адаптеров, работу с возрастными категориями и обслуживание. Для операционной могут требоваться более широкие газовые измерения; они не возникают автоматически при наличии одного канала CO₂.
Другие возможности — температурные каналы, расширенная гемодинамика, нейромониторинг и специализированные модули — подбираются по задачам. Полезно отделить обязательные параметры от тех, которые учреждение планирует добавить позже. Возможность расширения подтверждают совместимостью аппаратной платформы, лицензиями и доступностью модулей, а не обещанием «всё можно подключить».
| Параметр | Физическая основа или организация | Что важно не перепутать |
|---|---|---|
| ЭКГ | Электрическая активность | Мониторинг ритма и диагностическая ЭКГ не всегда эквивалентны |
| Пульсоксиметрия | Оптическая оценка | SpO₂ не описывает все аспекты газообмена |
| Манжетное давление | Периодическое измерение | Последнее значение не является непрерывным измерением |
| Инвазивное давление | Сигнал совместимого преобразователя | Готовность канала требует всей цепи принадлежностей |
| Капнография | Измерение CO₂ в дыхательном газе | Число, форма кривой и качество пробы — разные стороны данных |
| Температура | Сигнал температурного датчика | Место и способ измерения имеют значение для сопоставления |
Тревоги и проблема информационной перегрузки
Монитор различает физиологические и технические события в пределах своей логики. Для организации работы важны приоритеты, читаемость сообщений, связь сообщения с параметром и возможность последующего разбора. Полезно оценивать, насколько легко сотрудник понимает, какой именно канал требует внимания и является ли проблема технической.
Количество тревог само по себе не характеризует качество наблюдения. Частые незначимые сообщения могут затруднять восприятие значимых событий. Но простое отключение сигнализации не является инженерным решением. При внедрении системы нужно рассматривать качество регистрации, соответствие профилей рабочему месту, обучение и организацию реагирования.
Настройки тревог относятся к клиническому процессу и локальным правилам учреждения. В обзорном материале не следует назначать общие пределы для всех пациентов. При выборе оборудования оценивают управляемость, прозрачность изменений, права доступа и документирование, а также то, как система показывает временное подавление или недоступность сигнала.
Прикроватный, транспортный, центральный: как связать систему

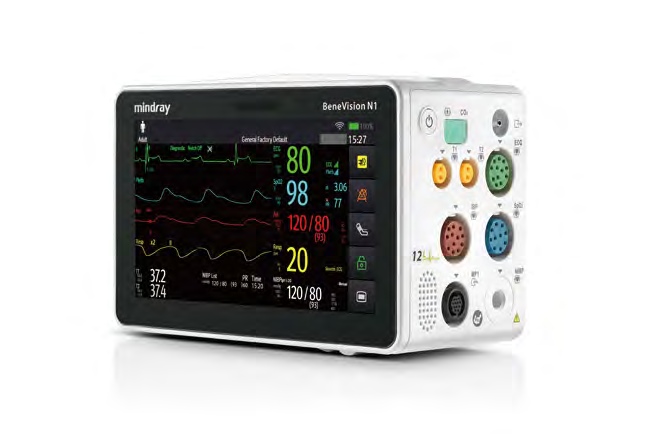

Прикроватный монитор выбирают для конкретного рабочего места, транспортный — с учётом перемещения и непрерывности предусмотренного наблюдения. Иногда транспортный модуль является частью общей платформы, иногда работает самостоятельно. Сохранение идентичности пациента и перенос данных между устройствами требуют отдельной проверки.
Центральная станция объединяет информацию, но не автоматически заменяет локальную сигнализацию и непосредственное наблюдение. Нужно выяснить количество рабочих мест, отображение потери связи, сохранение архивов, доступность данных при отказе сети и порядок возвращения к штатной работе. Эти свойства являются частью проекта системы мониторинга.
Интеграция с МИС включает не только передачу чисел. Существенны правильное связывание с пациентом, временные метки, единицы измерения, качество данных и состав архивируемых событий. Если система передаёт только периодические значения, нельзя считать, что в электронную историю попадают все исходные кривые. Это уточняют заранее.
Шесть критериев выбора
Первый — перечень параметров для конкретного профиля отделения. Второй — возрастные категории и принадлежности. Третий — условия размещения и перемещения. Эти требования формулируют до выбора диагонали: иначе эстетически удобный монитор может оказаться неполным с точки зрения измерений.
Четвёртый критерий — организация тревог и обзора данных. Проверяют видимость с рабочих позиций, управление интерфейсом, доступ к событиям и работу в центральной системе. Пятый — интеграция и информационная безопасность: роли пользователей, обновления, поддерживаемые подключения и ответственность за сетевую инфраструктуру.
Шестой критерий — эксплуатационный ресурс. В расчёт включают стоимость и доступность датчиков, кабелей, манжет, аккумуляторов, проверки и ремонта. Повреждение недорогого на вид кабеля может временно лишить отделение важного канала, если совместимой замены нет. Поэтому устойчивость снабжения заслуживает отдельной строки в сравнении предложений.
| Предложение поставщика | Что уточнить | Как фиксировать |
|---|---|---|
| «Все основные параметры» | Точный перечень каналов и технологий | Поимённая спецификация модулей и принадлежностей |
| «Подходит всем пациентам» | Разрешённые категории и совместимые датчики | Перечень возрастных исполнений и размеров |
| «Есть центральный мониторинг» | Лицензии, число мест, архивы и сеть | Схема подключения и сценарий проверки |
| «Большой архив» | Что сохраняется: числа, кривые, события | Типы данных и условия доступности |
| «Можно расширить» | Совместимость текущей версии и нужных модулей | Список поддерживаемых расширений |
Разбор частых ошибок
Покупка «монитора на пять параметров» без расшифровки может привести к разным конфигурациям: способ подсчёта параметров у предложений неодинаков. Считать следует конкретные измерительные функции и каналы. Второй распространённый просчёт — оценивать только максимальное число кривых на экране, хотя для отделения важнее доступность нужных модулей и устойчивое снабжение расходниками.
Третья ошибка — воспринимать все значения как одновременно актуальные. Периодически измеряемые показатели и расчётные параметры требуют внимания к времени обновления. Четвёртая — предполагать, что сетевой кабель автоматически обеспечивает полноценную МИС-интеграцию. Пятая — не предусмотреть обучение по распознаванию технически непригодного сигнала.
Что включить в приёмку
Помимо идентификации устройства и комплектности, проверяют установленные функции, доступность нужных принадлежностей, обмен данными и организацию тревог предусмотренными способами. Для проверки каналов используют соответствующее контрольное оборудование и регламент. Демонстрация случайных чисел на экране не является достаточным подтверждением измерительных характеристик.
Перед началом эксплуатации полезно согласовать профили рабочих мест, порядок обслуживания и замену принадлежностей. Сохранение конфигурации и её изменений позволяет расследовать расхождения и не терять настройки при ремонте или обновлении. Необходим также порядок безопасного удаления или переноса данных при выводе устройства из эксплуатации.
Частые вопросы
Монитор пациента заменяет электрокардиограф?
Не всегда. Мониторинг и диагностическая регистрация имеют разные задачи. Возможность конкретного монитора выполнять диагностическую ЭКГ должна быть предусмотрена и подтверждена для установленной конфигурации, включая необходимые провода, программное обеспечение и организацию документации.
Почему частота пульса отличается от частоты по ЭКГ?
Показатели получены из разных физических сигналов. Причины расхождения могут быть техническими и физиологическими; их оценивают с учётом качества кривых и состояния пациента. Само различие не позволяет заочно определить причину.
Нужен ли самый большой экран?
Размер оценивают вместе с расположением, расстоянием обзора и задачами рабочего места. Экран должен позволять различать необходимую информацию, но диагональ не заменяет отсутствующий измерительный канал. Для перемещения также важны масса, крепление и питание.
Можно ли использовать датчик от другого монитора?
Только при подтверждённой совместимости. Внешне одинаковые соединители могут относиться к разным технологиям и схемам подключения. Проверка конкретного артикула предпочтительнее предположения по цвету кабеля или форме разъёма.
Центральная станция позволяет убрать звуковые тревоги у кровати?
Такой вывод нельзя делать из наличия центрального наблюдения. Организация сигнализации определяется системой и правилами учреждения. Нужно отдельно учитывать отказ сети, распределение ответственности и доступность локальных сообщений.
