Капнограф показывает концентрацию или парциальное давление CO₂ в газе, попавшем в измерительную ячейку. До интерпретации формы кривой необходимо понимать, как этот газ достиг датчика и как система преобразовала сигнал.
Различие измерительных путей
В mainstream-системе измерение происходит в адаптере дыхательного пути. Это уменьшает транспортную задержку, но добавляет компонент у пациента: важны его объём, масса, положение и допустимый диапазон применения. В sidestream-системе газ отбирается по линии в удалённый модуль. Здесь существенны расход пробоотбора, длина и объём линии, влагозащита и алгоритм компенсации задержки.
Показания CO₂ обычно основаны на инфракрасном поглощении. Результат зависит от калибровки и предусмотренных компенсаций давления и состава газа. Процедуры обнуления и проверки различаются; нельзя переносить действия для одного модуля на другой только по совпадению измеряемого параметра.
Транспортная задержка и сглаживание
В идеализированной модели задержка переноса газа t ≈ V/Q. Если внутренний объём пути равен 1 мл, а расход 50 мл/мин, получим 1,2 с. Реальная задержка дополнительно зависит от ячейки, дисперсии пробы и обработки. Этот пример не описывает конкретный монитор, но показывает, почему синхронность капнограммы с потоком нельзя оценивать без знания системы.
При высокой частоте дыхания ограниченная скорость отклика может сглаживать короткое альвеолярное плато. Значение EtCO₂ зависит тогда не только от газообмена, но и от способности тракта воспроизвести быстрый цикл. Это особенно важно при малых объёмах и короткой экспирации.
| Изменение | Возможная техническая причина | Проверка |
|---|---|---|
| Запаздывание кривой | Транспорт по линии | Тип системы и предусмотренная компенсация |
| Ослабление или искажение сигнала | Утечка, разбавление пробы | Целостность соединений и подходящий интерфейс |
| Пропуски измерений | Влага, перегиб или блокировка линии | Сообщения модуля и состояние пробоотбора |
| Изменение нулевой линии | Возможны реинспирация или измерительный сдвиг | Контур, калибровка и клиническая ситуация |
EtCO₂ не равно PaCO₂
EtCO₂ характеризует конечную часть выдоха, а PaCO₂ — артериальную кровь. Их соотношение зависит от вентиляционно-перфузионных отношений, мёртвого пространства, гемодинамики и условий измерения. Нельзя считать постоянную разницу между ними универсальной поправкой. Изменение градиента требует клинической интерпретации, а не автоматической калибровки капнографа «по крови».
Содержательная проверка эпизода

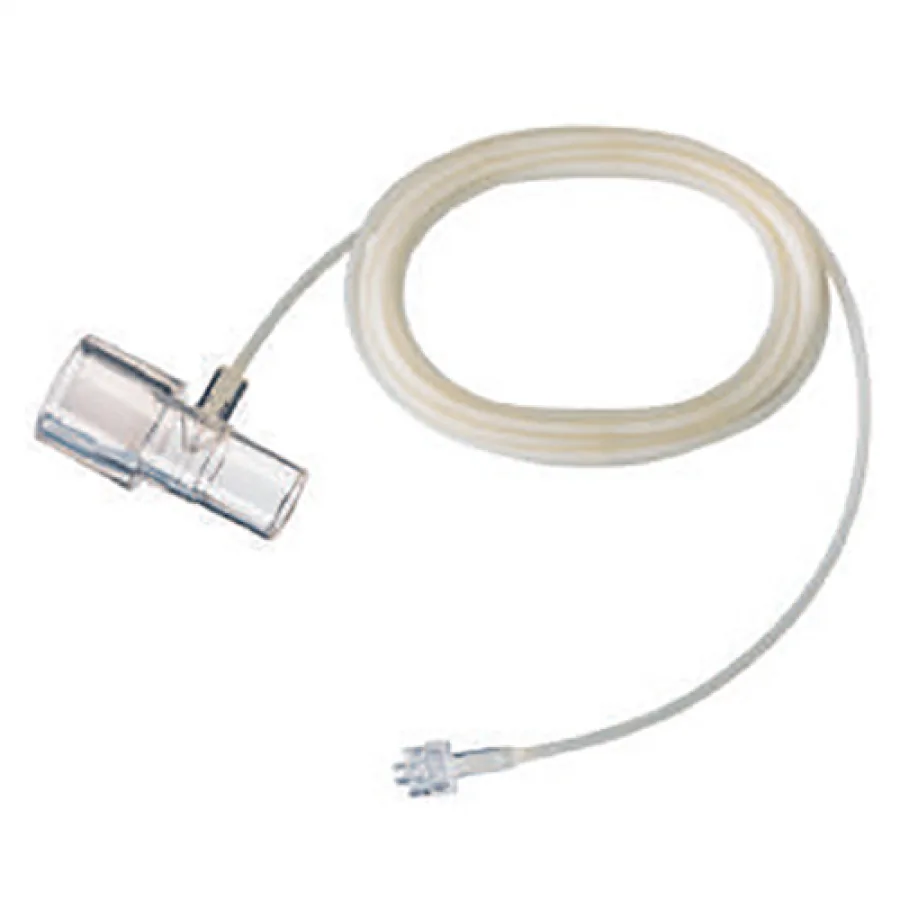

Сохраняют форму кривой, частоту дыхания, единицы измерения и сведения о пробоотборе. Проверяют совместимость расходных принадлежностей и соответствие пациентской группе. При сопоставлении с другим монитором учитывают задержку и усреднение. На фотографиях — портативный капнограф и линия пробоотбора; они показывают разные элементы капнографии и не представлены как совместимый комплект.
Скорость отклика и задержка — не одно и то же
Транспортная задержка сдвигает сигнал во времени. Ограниченная скорость отклика меняет форму: резкий переход становится более пологим. Программный сдвиг кривой может компенсировать первую проблему, но не восстановить полностью детали, сглаженные измерительным трактом. Это различие важно при анализе короткого плато и сопоставлении с моментами открытия клапанов.
Для sidestream также значимо, возвращается ли отобранный газ в контур или выводится из него, и предусмотрена ли такая схема аппаратом. При малых дыхательных объёмах расход пробоотбора имеет относительную значимость, которую нельзя оценить только по привычному взрослому применению. Конфигурацию подтверждают по документации системы.
Капнограмма как сочетание физиологии и тракта
Необычный наклон экспираторной части требует оценки проходимости дыхательных путей и вентиляции, но техническое сглаживание может менять его вид. Перед сравнением двух систем проверяют одинаковые единицы, временную развёртку и тип пробоотбора. Кривые с разных устройств нельзя считать количественно эквивалентными только потому, что конечное число EtCO₂ совпало.
