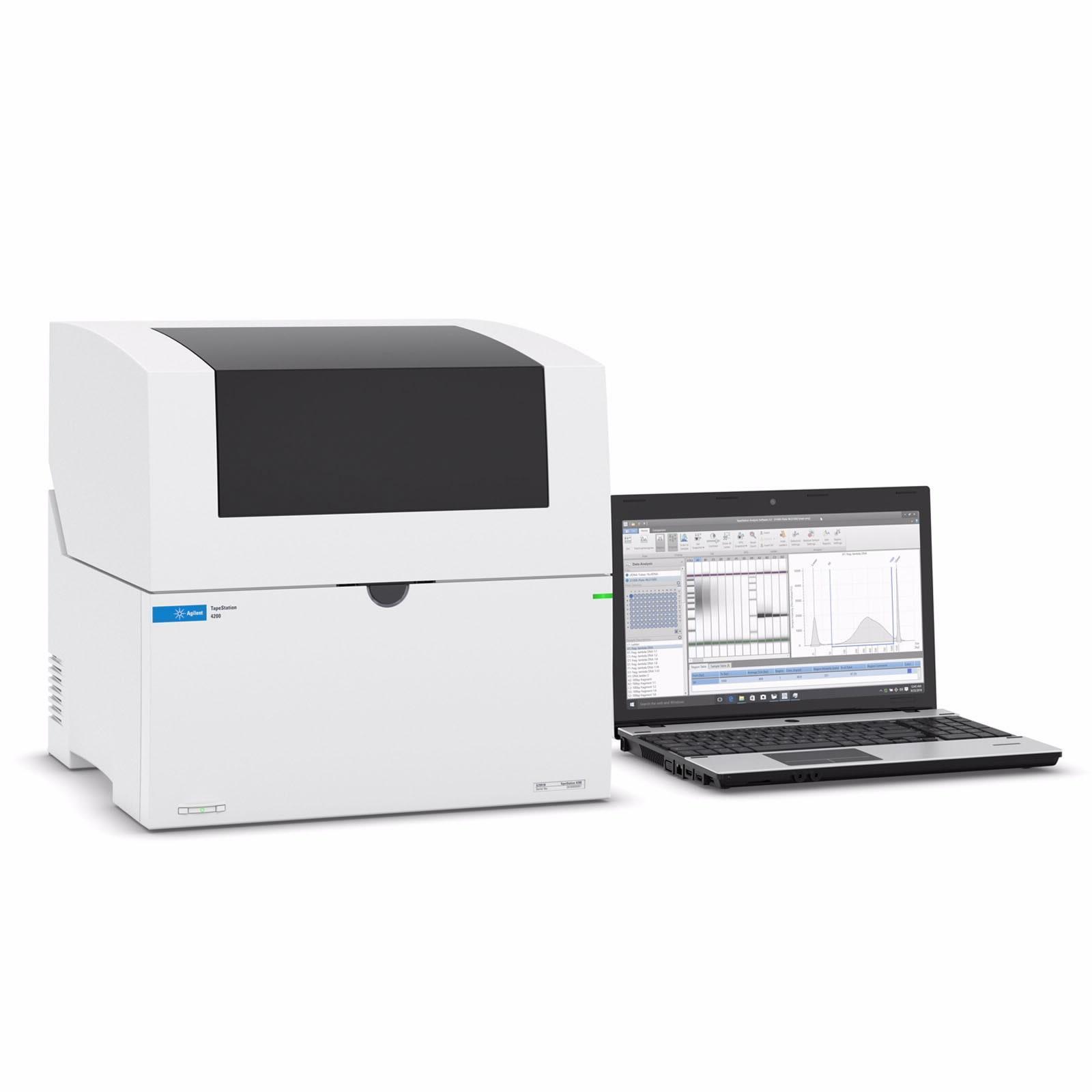

Анализатор фрагментов ДНК и РНК — лабораторная система для электрофоретического разделения нуклеиновых кислот с оптической регистрацией. Она показывает распределение материала по размеру, помогает выявлять деградацию, примеси коротких фрагментов и нежелательные продукты подготовки библиотек. Прибор отвечает на вопрос «какой материал находится в пробе по размерному составу», который нельзя решить одним измерением общей концентрации.
Для молекулярной лаборатории это промежуточный контроль между выделением материала и последующим исследованием. Хорошая концентрация не гарантирует нужную длину молекул; правильный размер не доказывает отсутствие ингибиторов; красивый профиль не подтверждает последовательность нуклеотидов. Рассматривать электрофореграмму следует вместе с задачей исследования, историей образца и характеристиками применённого анализа.
Как устроено измерение
Под действием электрического поля заряженные молекулы перемещаются через разделяющую среду. Скорость миграции зависит от размера и условий анализа. Флуоресцентная регистрация переводит разделённые компоненты в сигнал, из которого программное обеспечение формирует электрофореграмму, виртуальное изображение геля и таблицу параметров. Размер определяют относительно предусмотренных методикой маркеров и размерного стандарта.
В разных системах используются капилляры, микрофлюидные чипы или расходные элементы с отдельными дорожками. Например, TapeStation применяет ScreenTape с разделяющей средой и электродами; каждый образец исследуется на отдельной дорожке. Такая конструкция не делает результаты независимыми от подготовки: ошибка разведения, неверный тип реагента или неподходящая концентрация влияют на профиль до начала разделения.
Состав системы включает дозирование образца, высоковольтный узел, температурные условия разделения, оптику, расходные материалы и программу. Инженерная оценка должна охватывать всю цепочку. Проверка одного источника света не подтверждает пригодность анализа, если отсутствует корректный маркер или образец выходит за установленный диапазон.
Какие задачи нельзя объединять одним числом
| Задача | Что ищут в профиле | Что остаётся за пределами измерения |
|---|---|---|
| Геномная ДНК после выделения | Преобладание высокомолекулярного материала и степень фрагментации | Пригодность всех участков генома к амплификации |
| РНК | Характер распределения фрагментов и признаки деградации | Одинаковую сохранность каждого транскрипта |
| Библиотека для секвенирования | Основную размерную область, короткие примеси, крупные продукты | Количество библиотечных молекул, способных сформировать кластеры |
| ПЦР-продукт | Ожидаемый размер и дополнительные компоненты | Доказательство идентичности последовательности |
| Фрагментированная ДНК | Распределение после механической или ферментативной обработки | Отсутствие химических повреждений оснований |
Размерный анализ особенно полезен при сравнении этапов одного процесса. Профиль до очистки и после неё показывает, какая часть материала удалена; профиль до фрагментации и после неё позволяет оценить воспроизводимость подготовки. Но сравнение имеет смысл при сопоставимых условиях, одинаковом типе анализа и корректной обработке сигналов. Изменение масштаба графика способно визуально скрыть важную разницу.
Как читать электрофореграмму
По горизонтальной оси обычно представлен размер фрагментов или параметр миграции, по вертикальной — сигнал регистрации. Пик показывает группу молекул сходного размера; широкое распределение отражает неоднородную популяцию. Площадь выбранной области и высота её максимума описывают разные свойства. Узкий высокий пик не обязательно содержит больше материала, чем широкая невысокая область.
Перед интерпретацией пробы проверяют технические ориентиры: распознаны ли маркеры, пригоден ли размерный стандарт, отсутствуют ли предупреждения и соответствует ли сигнал рабочему диапазону. Маркер является частью процедуры анализа, а не примесью образца. Его нельзя удалять из оценки по аналогии с нежелательным продуктом библиотеки.
Затем рассматривают весь профиль, а не только автоматически рассчитанное среднее. Две пробы с одинаковым средним размером могут отличаться: одна содержит относительно однородную популяцию, другая — смесь коротких и длинных молекул. Для дальнейшего процесса это могут быть существенно разные материалы. Поэтому отчёт должен сохранять графическое представление и границы области, по которой получены численные показатели.
Длина, концентрация и молярность
Массовая концентрация ДНК и количество молекул не взаимозаменяемы. При одинаковой массе коротких фрагментов больше, чем длинных. Пересчёт в молярность зависит от принятого размера и предположений о составе материала. Для широкой либо многокомпонентной библиотеки использование одного среднего размера может скрыть отдельную короткую популяцию, которая непропорционально влияет на число молекул.
Электрофоретическое определение количества связано с используемым красителем, стандартами и диапазоном анализа. Его нельзя без проверки считать эквивалентом флуориметрического измерения или количественной ПЦР библиотеки. Методы отвечают на частично разные вопросы: один описывает распределение, другой связывание красителя с мишенью, третий наличие амплифицируемых участков. Расхождение требует анализа причин, а не автоматического выбора самого большого значения.
RINe, DIN и доля фрагментов заданного размера
Интегральные показатели качества помогают стандартизовать оценку, но не заменяют профиль. Индексы целостности РНК и ДНК рассчитываются алгоритмами конкретной системы. Их применимость зависит от материала и анализа. Число, полученное одним методом, не следует механически приравнивать к числу другой платформы, даже если шкалы визуально похожи.
Для деградированного материала, например после фиксации и хранения в парафине, может быть полезна доля фрагментов выше заданной длины. Порог длины и допустимую долю определяют требования последующего процесса, а не универсальное правило для любой лаборатории. Высокий интегральный индекс также не гарантирует отсутствия ингибирования или химических модификаций.
| Показатель | Что он помогает оценить | Ограничение интерпретации |
|---|---|---|
| Средний размер выбранной области | Характерную длину популяции | Зависит от границ области и может скрывать несколько популяций |
| Интегральный индекс целостности | Стандартизованный признак деградации | Не является универсальным разрешением на дальнейший анализ |
| Доля материала выше порога | Сохранность фрагментов нужной длины | Порог должен соответствовать конкретной технологии |
| Площадь короткой области | Возможную примесь коротких продуктов | Идентичность примеси требует контекста приготовления |
| Ширина распределения | Неоднородность фрагментации | Сравнима только при сопоставимых условиях анализа |
| Общая концентрация | Количество обнаруженного материала в пределах метода | Не равна количеству функционально пригодных молекул |
Подготовка образца как источник ошибок
Один из типичных источников расхождений — выбор анализа с неподходящим диапазоном. Высокочувствительный набор предназначен для определённых концентраций и размеров, а не просто является «лучше» стандартного. Перегрузка может изменить форму пиков и затруднить распознавание. Излишнее разведение уменьшает информативность слабых компонентов. В обоих случаях нужен предусмотренный инструкцией маршрут повторного анализа.
Важны точность малых объёмов, перемешивание, время подготовки, состояние реагентов и соответствие расходных материалов. Пузыри, ошибки положения проб и загрязнение рабочей зоны могут давать дефекты, не связанные с биологическими свойствами материала. Для РНК дополнительно учитывают условия, препятствующие деградации на этапе работы; повторное исследование уже повреждённого аликвотного материала не восстанавливает исходный профиль.
Соли, растворители и другие компоненты экстракта способны менять поведение образца. Оценивать их влияние следует в пределах документации применённого анализа и лабораторной проверки. Нельзя вводить произвольную процедуру очистки только ради более красивого графика: она может изменить выход и распределение фрагментов, то есть сам исследуемый материал.
Разбор 1. Библиотека имеет правильный основной пик, но не проходит следующий этап
После подготовки библиотеки оператор видит основной пик в ожидаемой области и принимает материал. При дальнейшем анализе возникает дисбаланс или низкая полезная производительность. Повторный просмотр показывает небольшую короткую популяцию, которую при первоначальной оценке сочли несущественной. Её массовая доля мала, однако короткие молекулы могут составлять заметную молярную долю.
Расследование начинают с исходной электрофореграммы, границ интеграции и сведений о подготовке. Проверяют, соответствует ли короткая область ожидаемым побочным продуктам конкретной процедуры. Не следует автоматически называть любой короткий пик димером адаптеров: размер и происхождение должны согласовываться с технологией. Сопоставляют результаты независимого количественного метода и размерного анализа.
Следующее действие определяется проверенным протоколом подготовки библиотеки. Если предусмотрена повторная очистка, после неё оценивают и профиль, и выход. Удаление короткой популяции ценой недопустимой потери материала не всегда решает задачу. В журнале сохраняют исходное и повторное состояния, чтобы результат следующего этапа можно было связать с конкретной версией библиотеки.
Разбор 2. Индекс качества изменился после повторного измерения
Две аликвоты одного экстракта РНК дают разные индексы целостности. Прежде чем заключить, что прибор нестабилен, сравнивают время и условия хранения, число циклов замораживания, подготовку смеси и концентрацию. Проверяют также маркеры и предупреждения: вычисленный индекс не всегда пригоден для интерпретации вне рекомендованного диапазона.
Если различие связано с подготовкой, повторяют исследование по согласованному плану с контролем времени и независимыми аликвотами. Если одновременно изменяется поведение контрольного материала, рассматривают реагенты, расходный элемент и техническое состояние. Если контроль стабилен, а только одна проба ведёт себя необычно, приоритет получает матричная либо преаналитическая причина.
Практический итог — не выбор «лучшего» из двух индексов, а документированное решение о пригодности материала для определённого процесса. Для короткоампликонной и длиннофрагментной задачи требования могут различаться. Значение качества без указания последующего применения не является самостоятельным критерием выпуска.
Выбор системы для реального потока лаборатории
| Критерий | Вопрос к конфигурации | Проверка при внедрении |
|---|---|---|
| Материалы | Геномная ДНК, РНК, библиотеки или ПЦР-продукты? | Нужные анализы доступны и проверены на типичных пробах |
| Размерный диапазон | Какие короткие и длинные компоненты нужно различать? | Разрешение достаточно для практического решения |
| Чувствительность | Какова доступная концентрация и объём? | Результаты устойчивы в реальном рабочем интервале |
| Размер серии | Нужны одиночные пробы или планшетный поток? | Учтены подготовка, расходные элементы и время анализа |
| Контроль качества | Какие индексы и области доступны? | Установлены собственные критерии принятия |
| Данные | Сохраняются ли исходные профили и параметры обработки? | Возможны повторный анализ и прослеживаемый экспорт |
Количество одновременно загружаемых образцов не равно суточной производительности. В расчёт включают приготовление, проверку результатов, повторы и обслуживание. Для небольших серий важна возможность использовать расходный элемент по частям в предусмотренных изготовителем условиях. Для крупных серий существенны идентификация планшета, автоматический перенос названий и предупреждение перепутывания позиций.
Верификация и хранение результатов
Ввод системы сопровождают проверкой повторяемости размеров и количественных показателей на подходящих материалах, оценкой диапазона и сравнением с существующей процедурой. Требуется отдельно определить, какое расхождение способно изменить лабораторное решение. Небольшое численное различие может быть несущественным для одной задачи и критичным для разделения близких продуктов в другой.
Сохраняют тип анализа, идентификаторы реагентов, исходные данные, версии программы, границы интеграции и основания ручных изменений. PDF-отчёт удобен для просмотра, но не всегда заменяет исходный файл. При обновлении программы проверяют, не изменились ли распознавание пиков, индексы и правила экспорта. Сравнение результатов до и после обновления выполняют на сопоставимых данных, а не по памяти оператора.
Иллюстрация конкретной платформы не означает, что она предназначена для самостоятельной клинической диагностики. Исследовательские конфигурации применяют в пределах их документации; диагностический маршрут оценивают для всей системы и методики. Размерный контроль является важным аналитическим этапом, но не выдаёт диагноз и не заменяет проверку последующего исследования.
Частые вопросы
Можно ли заменить анализатор обычным спектрофотометром?
Спектрофотометр оценивает поглощение и не показывает распределение по размерам. Он может дать полезную дополнительную информацию, но не обнаружит размерную неоднородность так, как электрофоретическая система.
Высокий индекс целостности означает идеальную пробу?
Нет. Он характеризует определённую сторону качества. Загрязнение, химические повреждения и пригодность к конкретной реакции требуют отдельной оценки.
Нужно ли удалять все дополнительные пики?
Сначала определяют их происхождение. Маркеры являются частью анализа, а компоненты образца интерпретируют с учётом процесса подготовки. Произвольная очистка способна исказить материал.
Почему флуориметр и размерный анализатор дают разные концентрации?
Они используют разные измерительные подходы и диапазоны. Сопоставляют условия, реагенты и выбранную область анализа; расхождение не доказывает автоматически неисправность одного прибора.
Можно ли сравнить индексы разных платформ напрямую?
Только после обоснованной проверки сопоставимости на нужных материалах. Сходное название или одинаковые границы шкалы не делают алгоритмы тождественными.
