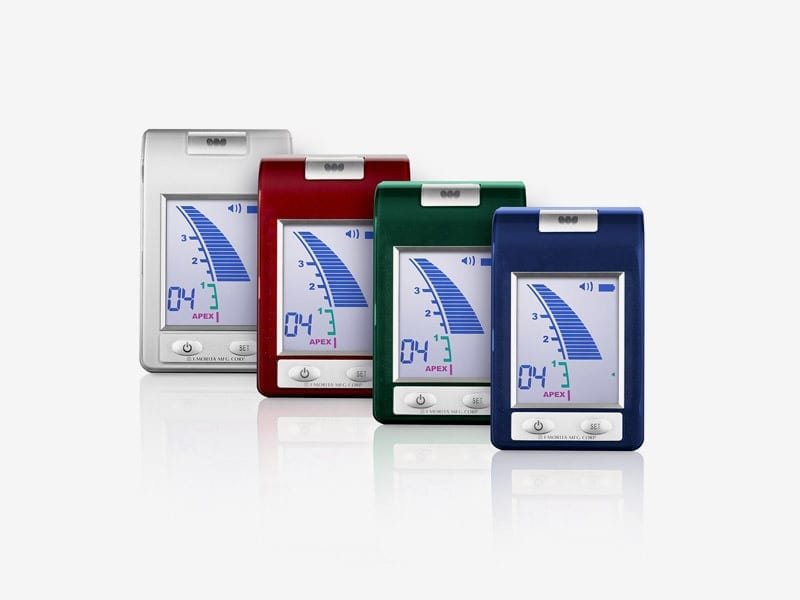

Что такое апекслокатор
Апекслокатор — электронный прибор, который оценивает положение эндодонтического инструмента в корневом канале по электрическим характеристикам измерительной цепи. Он помогает врачу получать информацию при определении рабочей длины, но не является механической линейкой и не визуализирует анатомию. Показание формируется взаимодействием прибора, электродов, инструмента и проводящих сред. Поэтому оценивать устройство нужно вместе с его ограничениями и условиями измерения.
Электронная локализация и рентгенологическая информация описывают разные свойства. Апекслокатор не показывает кривизну, число каналов, состояние окружающих тканей и расположение всех анатомических ориентиров. Решение врача опирается на совокупность данных. В техническом обзоре важно не превращать сигнал прибора в универсальное указание для вмешательства: назначение и интерпретация остаются в пределах профессионального рабочего процесса.
Электрический принцип измерения
В измерительную цепь входят инструмент в канале, держатель или контакт инструмента, кабель, противоположный электрод и ткани с проводящими средами. Прибор подаёт измерительный сигнал и анализирует электрический отклик. В современных системах могут использоваться несколько частот и отношения измеренных величин. Конкретный алгоритм зависит от конструкции; одинаковое число частот в рекламе не означает одинаковую работу устройства.
Импеданс характеризует электрическое сопротивление переменному сигналу с учётом его частотных свойств. Изменение положения инструмента меняет условия цепи, а алгоритм преобразует отклик в индикацию. Это не прямое считывание расстояния в миллиметрах от известной точки. Значения и деления дисплея следует понимать именно так, как их определяет изготовитель. Самостоятельная трактовка шкалы как линейки может привести к неверному выводу.
Наличие проводящей жидкости внутри канала и замыкание измерительной цепи по нежелательному пути — разные ситуации. Устройство может быть рассчитано на определённые влажные условия, но это не делает его нечувствительным к любым контактам или утечкам. Контакт инструмента с проводящей конструкцией, жидкостью вне необходимой области или другой частью цепи может изменить сигнал. Маркетинговую формулировку об устойчивости к среде необходимо читать вместе с ограничениями руководства.
| Элемент | Роль в измерении | Почему его состояние важно |
|---|---|---|
| Электронный блок | Формирование сигнала и обработка отклика | Определяет алгоритм и индикацию |
| Кабель | Соединение компонентов измерительной цепи | Повреждение или нестабильный контакт может нарушать показания |
| Держатель инструмента | Электрический контакт с файлом | Загрязнение и износ изменяют надёжность соединения |
| Противоположный электрод | Замыкание предусмотренной цепи | Требует правильного подключения и контакта |
| Инструмент | Проводящий элемент в канале | Совместимость и контакт влияют на регистрацию |
| Тестер | Предусмотренная функциональная проверка | Не является моделью всех клинических условий |
Как понимать дисплей и звуковые сигналы
Шкала показывает интерпретацию электрического сигнала. Цветовые зоны, отметки и звуковые предупреждения помогают отслеживать изменение положения, но их смысл может различаться между моделями. Настраиваемая отметка обычно является ориентиром в логике прибора, а не доказательством анатомического положения сама по себе. В руководстве нужно выяснить, что обозначает каждая зона и как реагировать на нестабильную индикацию.
Скорость и удобство восприятия имеют практическое значение. Врач должен видеть дисплей из рабочего положения и различать сигналы в условиях кабинета. Возможность изменить громкость или ориентацию экрана полезна, но не заменяет понимания шкалы. Если прибор интегрирован в эндодонтический мотор, дополнительно проверяют связь между показанием и автоматическими функциями привода. Такая интеграция расширяет набор действий системы и требует отдельного обучения.
Стабильное значение не обязательно означает правильное измерение: возможна устойчивая ошибка цепи. И наоборот, колебания не следует автоматически считать поломкой электронного блока. Для разбора сначала проверяют контакты, аксессуары и условия. Доверие к цифре должно быть основано на корректной конфигурации, а не на том, что дисплей выглядит уверенно и не выдаёт тревоги.
Ограничения, связанные с анатомией и средой
Апикальная область может иметь разные анатомические особенности. Широкое отверстие, незавершённое формирование, изменения тканей и другие состояния способны влиять на применимость измерения. Конкретные ограничения описываются в инструкции. Нельзя обещать одинаковую точность для любого канала на основании результата лабораторного сравнения или процента, указанного в рекламном материале.
Проводящие мостики и посторонние контакты создают пути, которые прибор не должен интерпретировать как нормальное продвижение инструмента. Повреждение корневой структуры или сообщение с окружающими тканями также может менять электрическую картину. Сам прибор не устанавливает причину такого изменения. Врач сопоставляет показания с клиническими и визуализационными данными; технический сигнал не превращается автоматически в диагноз.
Повторяемость оценивается в согласованных условиях. Если условия меняются между попытками, различие показаний может отражать именно это изменение. Полезно фиксировать, что было проверено и какие аксессуары использованы, когда возникает подозрение на неисправность. Для сервиса описание «показывает неправильно» менее полезно, чем воспроизводимый сценарий с результатом предусмотренного теста и состоянием кабелей.
Функциональная проверка и обращение с принадлежностями
Производитель может предусматривать проверку соединений и использование специального тестера. Эти процедуры подтверждают определённые функции, но не гарантируют точность в каждой анатомической ситуации. Тестер оценивает реакцию системы на заданное электрическое условие. Его успешное применение не отменяет контроля контактов в рабочем процессе и не разрешает использовать повреждённые аксессуары.
Обработка электродов, держателей и кабелей различается. Нельзя считать весь комплект пригодным для одного и того же метода только потому, что элементы соединяются друг с другом. Некоторые части допускают стерилизацию, другие — определённую очистку и дезинфекцию без погружения или нагрева. Порядок берут из руководства конкретного изделия. Неподходящий процесс может ухудшить изоляцию, контакт или механическую целостность.
При замене кабеля или держателя проверяют совместимость. Механически подходящий штекер не подтверждает электрические характеристики и разрешённое назначение. Случайная принадлежность может создавать нестабильность, которую ошибочно приписывают основному блоку. В комплекте клиники полезно иметь управляемый перечень аксессуаров и понятный порядок вывода повреждённых элементов из работы.
| Наблюдение | Первое направление технической оценки | Граница вывода |
|---|---|---|
| Нет реакции при подключении | Питание, кабель и предусмотренная проверка контакта | Не доказывает отсутствие проводящего пути в анатомии |
| Показание скачет при движении кабеля | Соединение, держатель и целостность кабеля | Не требует автоматически замены всего прибора |
| Необычно ранний сигнал | Посторонний контакт и условия цепи | Не является самостоятельным подтверждением анатомического ориентира |
| Тестер даёт штатный результат | Базовая реакция на заданное условие | Не подтверждает все клинические ситуации |
| Нестабильность после обработки | Состояние принадлежностей и правильность процесса | Нужно отделить повреждение от остаточной влаги и загрязнения |
| Различия после смены модели | Алгоритм и обозначения шкалы | Нельзя напрямую переносить значение делений между приборами |
Практический разбор: сигнал меняется при повороте рукоятки
Врач замечает, что индикация изменяется при движении кабеля или держателя, хотя рабочее положение инструмента существенно не меняется. Такая зависимость требует проверки измерительной цепи. Последовательно оценивают разрешённые соединения, контакт держателя, состояние изоляции и результаты предусмотренной функциональной проверки. Нельзя компенсировать нестабильность выбором случайного среднего значения.
Если поведение воспроизводится вне клинической ситуации на разрешённом тесте, это помогает локализовать техническую проблему. Если тест проходит, а нестабильность связана только с определёнными условиями, рассматривают ограничения метода и посторонние контакты. Эти варианты не следует смешивать. Успешная проверка блока с одним кабелем не подтверждает исправность другого кабеля, используемого в работе.
После устранения причины повторяют проверку в предусмотренном объёме и документируют заменённые элементы. Простой перезапуск может временно изменить индикацию, но не является доказательством исправления. Цель разбора — восстановить надёжную конфигурацию, а не добиться желаемого показания любой ценой.
Выбор отдельного прибора или интегрированной системы
Отдельный апекслокатор можно использовать независимо от привода инструмента. Интегрированная система объединяет измерение с управлением мотором, если это предусмотрено. При сравнении важны не только компактность и число функций, но и ясность интерфейса, условия совместимости, обработка принадлежностей и возможность раздельно оценивать измерение и привод.
Для интеграции выясняют, какие действия выполняются автоматически и при каких условиях: остановка, изменение скорости или другое поведение. Электронная функция не исключает механических и анатомических ограничений. Настройки выбирают в рамках документации инструмента и системы; универсальный набор для всех файлов и каналов отсутствует. Техническое задание должно описывать необходимую логику, не подменяя клинический протокол.
| Критерий | Что уточнить | Практический смысл |
|---|---|---|
| Измерительный принцип | Назначение, шкала и ограничения | Корректная интерпретация результата |
| Принадлежности | Кабели, электроды, держатели и тестер | Воспроизводимая разрешённая конфигурация |
| Индикация | Видимость и различимость сигналов | Работа без неоднозначного чтения дисплея |
| Интеграция | Совместимые моторы и автоматические действия | Понимание границ управления |
| Обработка | Методы для каждого компонента | Сохранность и пригодность принадлежностей |
| Поддержка | Проверки, замена аксессуаров и сервис | Возможность локализовать неисправность |
Частые вопросы
Показывает ли цифра на дисплее расстояние в миллиметрах?
Не следует предполагать это без прямого указания производителя. Шкала отражает алгоритмическую оценку электрического состояния и имеет собственные обозначения. Правила интерпретации изучают для конкретной модели.
Заменяет ли апекслокатор рентгенологическую информацию?
Он не показывает анатомическое изображение и не отвечает на весь набор диагностических вопросов. Электронные и визуализационные данные имеют разные ограничения. Их использование определяет врач в рамках профессионального процесса.
Почему исправный прибор может давать сомнительный результат?
Измерение зависит от всей цепи и условий, включая контакты, проводящие среды и анатомические особенности. Исправность электроники не исключает ограничений метода. При сомнении проверяют конфигурацию и сопоставляют данные, а не доверяют одному сигналу изолированно.
Можно ли стерилизовать весь комплект вместе?
Нет оснований считать все части одинаково устойчивыми к обработке. Для каждого элемента применяют разрешённый процесс. Ошибка может повредить электрические свойства или механические соединения и проявиться позже как нестабильность измерения.
