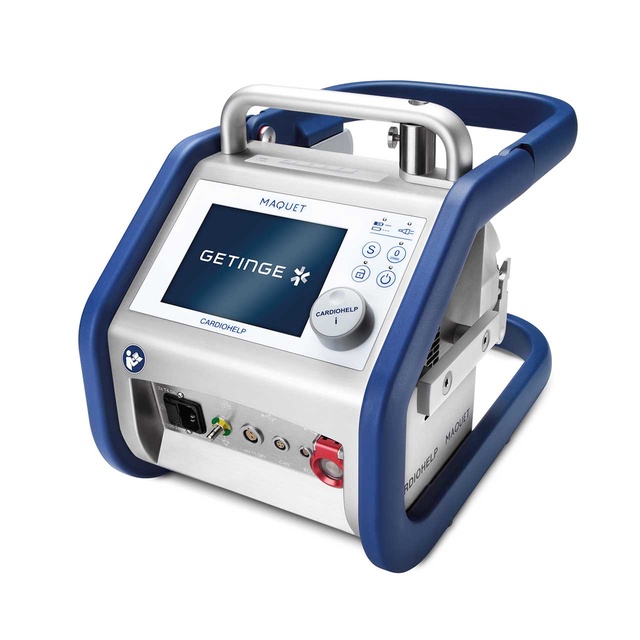

Аппарат экстракорпоральной мембранной оксигенации — часть системы, в которой кровь проходит по внешнему контуру через насос и мембранный газообменный модуль. В зависимости от медицинской задачи и конфигурации ЭКМО обеспечивает экстракорпоральный газообмен, а в определённых вариантах — также поддержку кровообращения. Это не разновидность аппарата ИВЛ: дыхательный газ здесь взаимодействует с кровью через мембрану вне организма.
Под словом «аппарат» часто подразумевают консоль управления насосом, однако работоспособная система существенно шире. В неё входят совместимый одноразовый контур, оксигенатор, необходимые средства контроля, газоснабжение, температурное обеспечение, питание и принадлежности. Назначение, допустимая продолжительность и условия применения устанавливаются документацией конкретного изделия и регионально разрешённой комплектации. Их нельзя переносить с одной системы на другую.
Что происходит в экстракорпоральном контуре
Кровь поступает во внешний контур по предусмотренному пути, проходит через насос и газообменный модуль и возвращается в кровоток. Мембрана разделяет кровь и газовую среду, обеспечивая перенос газов без их свободного смешивания в нормальной работе. Насос поддерживает движение крови, но сам по себе не выполняет функцию оксигенатора. Газообменный модуль, в свою очередь, не является источником кровотока.
В системе контролируют параметры, необходимые для оценки технического состояния и работы контура. Их состав зависит от модели: могут использоваться измерения потока, давления и температуры, а также другие предусмотренные каналы. Часть данных измеряется непосредственно, часть вычисляется. Значение на экране всегда следует связывать с местом датчика и методом получения.
Поток в кровяном контуре и поток газа через оксигенатор — разные величины. Они имеют разные источники и разное значение для работы системы. Нельзя описывать аппарат одним общим словом «производительность», не уточняя, о каком потоке идёт речь. В техническом сравнении рассматривают отдельно кровяную часть, газовую часть и измерительные возможности.
Основные узлы системы ЭКМО
Консоль управляет насосом и отображает предусмотренные параметры. В распространённых конфигурациях применяется центробежный насос с одноразовой насосной головкой. Контроллер и насосная головка должны быть совместимы. Внешнее сходство или возможность механического соединения не подтверждают допустимость работы другой головки в системе.
Оксигенатор содержит мембранный газообменный элемент; в составе модуля может находиться теплообменник. Совместимый терморегулирующий аппарат обеспечивает предусмотренный теплообмен через отдельный контур. Газовая часть требует соответствующего источника и средств управления. Конкретная интеграция компонентов различается, поэтому состав системы следует проверять по перечню разрешённых комплектов.
| Компонент | Что делает | Что важно в документации |
|---|---|---|
| Консоль и привод | Управляют насосом и показывают параметры | Совместимые головки, режимы контроля и питание |
| Насосная головка | Передаёт энергию движущейся крови | Назначение, совместимость и ограничения применения |
| Мембранный оксигенатор | Обеспечивает газообмен через мембрану | Рабочие характеристики и разрешённая конфигурация |
| Теплообменная часть | Участвует в температурном обеспечении | Совместимость с внешним терморегулирующим оборудованием |
| Датчики и измерительные каналы | Помогают контролировать контур | Место измерения, диапазон, проверка и тревоги |
| Трубки и соединения | Формируют кровяной и вспомогательные пути | Комплектность, совместимость и прослеживаемость |
Одноразовый комплект нельзя оценивать как набор универсальных трубок. Геометрия, материалы, соединения, насосная головка и газообменный модуль образуют проверенную конфигурацию. Замена отдельного элемента требует документированного основания. Утверждение «подходит по диаметру» не описывает гемодинамические, механические и функциональные свойства всей сборки.
Для снабжения важно различать артикулы комплектов и их варианты. В рамках одного семейства могут существовать решения для разных групп пациентов, разных условий применения и различных приборных платформ. Одинаковое торговое название не снимает необходимости проверять точное исполнение. Прослеживаемость расходных материалов относится к системе наравне с учётом самой консоли.
Веновенозная и веноартериальная конфигурации
Обозначения конфигураций описывают путь забора и возврата крови. Веновенозная схема связана с экстракорпоральной поддержкой газообмена; веноартериальная конфигурация может обеспечивать также циркуляторную поддержку. Выбор схемы и способа подключения относится к специализированному медицинскому решению. В обзоре оборудования важно понимать, что одна надпись «ЭКМО» не описывает все клинические задачи.
Оборудование подбирают под разрешённые сценарии и организацию центра. Не следует выбирать консоль исходя только из универсальности рекламного описания. Требуется проверить контуры, измерения, принадлежности и условия эксплуатации для предполагаемого применения. При этом статья о типе аппарата не заменяет обучение работе с экстракорпоральной поддержкой и документацию изделия.
| Понятие | Что оно описывает | Чего из него нельзя заключить |
|---|---|---|
| Веновенозная конфигурация | Путь экстракорпоральной поддержки газообмена | Что она автоматически заменяет все функции кровообращения |
| Веноартериальная конфигурация | Путь с возможностью циркуляторной поддержки | Что любое оборудование подходит для любой ситуации |
| Компактная консоль | Конструктивное исполнение | Что разрешена любая транспортировка |
| Интегрированный модуль | Объединение нескольких компонентов | Что отсутствует потребность во внешних ресурсах |
| Широкий диапазон потока | Одна группа технических характеристик | Что обеспечена совместимость со всеми пациентскими группами |
Чем ЭКМО отличается от искусственного кровообращения
Системы экстракорпоральной поддержки и аппараты искусственного кровообращения используют родственные физические принципы, но могут иметь разное назначение, архитектуру и организацию работы. Операционный аппарат искусственного кровообращения часто включает несколько насосных каналов и компоненты для конкретных задач перфузии. Компактная система ЭКМО может быть организована иначе и предназначаться для иных рабочих условий.
Сходство оксигенатора или насоса не делает комплекты взаимозаменяемыми. Необходимо отдельно проверить разрешённое назначение, длительность, контуры, набор датчиков и условия перемещения. Особенно важно учитывать региональную документацию: одно и то же семейство может иметь различия в зарегистрированном применении. Из зарубежной страницы нельзя автоматически выводить разрешение на конкретную длительность эксплуатации в другой стране.
Шесть критериев выбора
1. Назначение и конфигурации центра
Описывают планируемые задачи, группы пациентов и места применения. Отдельно рассматривают стационарную работу и перемещения, если они предполагаются. Для каждого сценария требуется проверенный комплект компонентов и документированное назначение. Универсальное требование «для ЭКМО» слишком широко и не позволяет корректно сравнить предложения.
Проверяют руководства конкретной версии, а не только рекламную брошюру. Существенны разрешённая длительность, условия окружающей среды, ограничения контуров и требования к внешним ресурсам. Если поставщик предлагает несколько комплектов, их различия должны быть прозрачны для клинической команды, инженеров и службы снабжения.
2. Контур и газообменный модуль
Сопоставляют совместимые одноразовые комплекты и их документированные характеристики. Нужно понимать, какие элементы входят в поставку, какие приобретаются отдельно и как организована прослеживаемость. Широкий выбор артикулов полезен только тогда, когда персонал может однозначно различить их назначение и не перепутать исполнение.
Также оценивают доступность необходимых расходных материалов и предусмотренных средств подготовки системы. Без правильного комплекта исправная консоль не является готовым рабочим местом. В техническом задании целесообразно привести полный состав стартового оснащения и перечень допустимых замен по документам производителя, а не по внешнему сходству.
3. Измерения и отображение состояния
Уточняют состав каналов потока, давления, температуры и иных предусмотренных измерений. Для каждого показателя важны место датчика, диапазон, условия корректной работы и способ проверки. Расположение измерения до или после компонента меняет смысл данных; одинаковые единицы не означают одинаковую клиническую интерпретацию.
Интерфейс оценивают в реальной конфигурации: насколько легко связать значение с участком контура, увидеть техническое событие и понять его причину. Наличие множества чисел не является самостоятельным преимуществом, если их происхождение неочевидно. Обучение должно включать чтение схемы и различение измеренных и расчётных величин.
4. Питание и перемещение
Проверяют основное и резервное питание, предусмотренные сообщения о состоянии батареи и условия автономной работы. Паспортная автономность зависит от конфигурации и состояния аккумулятора; её нельзя считать постоянной величиной для любой нагрузки. Если предполагается транспортировка, рассматривают всю систему вместе с газоснабжением, терморегуляцией и креплениями.
Компактность консоли не гарантирует транспортную готовность. Нужно оценить фиксацию модулей, прокладку линий, доступность экранов и разрешённые условия использования. Сценарий перемещения заранее отрабатывают организационно и технически в рамках принятого протокола. Недостающий внешний ресурс может ограничить работу всей системы независимо от наличия батареи в консоли.
5. Сигнализация и работа при неисправностях
Рассматривают предусмотренные сигналы, их приоритеты и различимость. Важно понимать, какие нарушения аппарат обнаруживает автоматически, а какие требуют наблюдения персонала. Ни одна система индикации не должна описываться как гарантия отсутствия осложнений. Документированные функции помогают организовать контроль, но не заменяют специализированную команду.
При выборе оценивают доступность тренировочных сценариев и технической поддержки. Отдельно проверяют предусмотренные резервные средства и порядок их обслуживания. Эти вопросы решают по конкретной модели; универсальная инструкция действий при отказе насоса в обзорной статье была бы некорректной. Для закупки нужен понятный набор проверяемых возможностей и обучение их применению.
6. Сервис, подготовка и командная работа
Эксплуатация требует согласованной работы клинических специалистов, инженеров и службы снабжения. Проверяют регламент технического обслуживания, доступность проверки датчиков, состояние батарей и поддержку программного обеспечения. Сервисная документация должна соответствовать конкретной версии оборудования и установленной конфигурации.
Обучение включает распознавание компонентов, совместимость, технические проверки и организацию рабочего места. Его нельзя заменить краткой демонстрацией меню. При обновлении расходного комплекта или версии программного обеспечения требуется оценить, меняются ли действия персонала. Актуальная документация и учёт изменений важны для всей программы экстракорпоральной поддержки.
Разбор ситуаций оснащения
Поставлена консоль без полного рабочего комплекта
Сначала сверяют состав поставки с утверждённой конфигурацией. Могут отсутствовать датчики, крепления, газовая или температурная часть, хотя основное устройство включается. Приёмка должна подтверждать готовность согласованного рабочего места, а не только исправность электронного блока. Недостающие компоненты нельзя подбирать по принципу внешней совместимости.
В каталоге указана другая продолжительность применения
Проверяют страну, версию документа и конкретный комплект. Различия могут относиться к зарегистрированному назначению, а не к ошибке продавца. В проекте используют актуальные документы для поставляемого изделия. Обобщать характеристику зарубежной версии на весь класс аппаратов недопустимо.
Планируется межотделенческое перемещение
Оценивают маршрут, источники питания и газа, крепление всех компонентов и доступ к контролю. Транспортная пригодность — свойство всей разрешённой сборки. Уменьшение габаритов одного блока не решает вопросы внешнего теплообмена, линий и организационной ответственности. Такой сценарий должен быть предусмотрен заранее, а не проверяться впервые в рабочей ситуации.
| Вопрос при приёмке | Почему он важен | Какой результат нужен |
|---|---|---|
| Совпадают ли артикулы компонентов | Система проверяется в определённой конфигурации | Прослеживаемый перечень совместимых изделий |
| Понятны ли точки измерения | Одинаковые числа могут относиться к разным участкам | Схема каналов и корректное обозначение на экране |
| Проверены ли внешние ресурсы | Консоль не обеспечивает все функции самостоятельно | Согласованные газ, питание и температурное обеспечение |
| Документировано ли перемещение | Компактность не равна транспортному разрешению | Подтверждённый сценарий и комплект креплений |
| Организовано ли обслуживание | Состояние датчиков и батареи меняется со временем | План проверок и ответственные специалисты |
Частые вопросы
ЭКМО заменяет аппарат ИВЛ? Это разные технологии поддержки. Их сочетание и задачи определяются медицинской командой, а устройство экстракорпоральной системы нельзя описывать как универсальную замену вентиляции.
Можно ли купить только консоль? Технически поставка может иметь разный состав, но для применения нужен полный совместимый комплект и внешняя инфраструктура. Состав должен быть установлен до закупки.
Все ли оксигенаторы совместимы? Нет. Необходимы точное назначение и подтверждённая совместимость с контуром и системой. Сходство размеров не является достаточным критерием.
Достаточно ли максимального потока для сравнения? Нет. Важны весь диапазон применения, контур, газообменная часть, измерения, питание и условия эксплуатации.
Можно ли дать универсальные рабочие настройки? Нет. Они зависят от медицинской задачи, пациента и конкретной системы. Обзор предназначен для понимания оборудования и подготовки технических вопросов.
Выбор системы ЭКМО начинается с конфигурации и программы работы центра. Только после этого имеет смысл сравнивать консоли: их характеристики приобретают значение в составе конкретного контура, инфраструктуры и подготовленной команды.
