Аппарат криотерапии обеспечивает управляемое локальное охлаждение с помощью холодного воздуха, циркулирующей жидкости или другой предусмотренной среды. Здесь рассматривается оборудование для локального применения в физиотерапии и реабилитации. Криохирургические системы для разрушения тканей и установки общей криотерапии имеют иные задачи и требования. Температура на выходе аппарата не равна температуре кожи и не характеризует самостоятельно безопасность процедуры.
Устройство и принцип работы
Тепло отводится от поверхности за счёт конвекции или контакта с охлаждаемым элементом. Скорость теплообмена зависит от разности температур, площади, воздушного потока, расстояния, влажности и продолжительности. Воздушная система может охлаждать комнатный воздух холодильным контуром; контактная — прокачивать теплоноситель через манжету. В обоих случаях техническая настройка описывает источник охлаждения, а не гарантированную температуру всех слоёв ткани.
Разновидности и границы применения
| Исполнение или технология | Что меняется в работе |
|---|---|
| Холодный воздух | Аппарат подаёт охлаждённый поток через шланг и насадку. Важны расход воздуха, геометрия сопла, расстояние и контроль направления. Такой метод не требует прямого контакта манжеты с кожей. |
| Контактная циркуляционная система | Жидкость циркулирует через аппликатор. Посадка и равномерность контакта влияют на отвод тепла; перегиб трубки способен изменить циркуляцию. |
| Комбинация холода и компрессии | Пневматическое давление и охлаждение являются отдельными факторами. Нужно оценивать оба контура и разрешённую совместную работу, а не считать компрессию только способом крепления. |
Как читать технические характеристики
| Параметр | Что он описывает | Граница интерпретации |
|---|---|---|
| Температура потока | Значение в точке измерения аппарата | Не является температурой кожи |
| Расход воздуха | Объёмная подача охлаждённого воздуха | Влияет вместе с насадкой и расстоянием |
| Время готовности | Выход системы на рабочее состояние | Не равно времени безопасного воздействия |
| Конденсат и размораживание | Условия работы теплообменника | Влияют на доступность аппарата и обслуживание |
Критерии выбора
Способ охлаждения
Выбирают воздушную или контактную технологию под рабочую область и процесс обработки. Один аппарат не заменяет все варианты локального охлаждения.
Что запросить для проверки: Принцип работы и принадлежности.
Температура и место измерения
Уточняют, где получено заявленное значение: в источнике, на выходе или у аппликатора. Сравнение возможно только при одинаковых условиях.
Что запросить для проверки: Условия температурного измерения.
Расход и контакт
Для воздуха важны поток и сопло, для жидкости — циркуляция и посадка. Эти параметры влияют на теплообмен независимо от минимальной температуры.
Что запросить для проверки: Диапазоны и совместимые насадки.
Защита и остановка
Проверяют предупреждения о перегреве холодильного блока, недостатке жидкости или нарушении потока, если такие функции предусмотрены. Доступ к прекращению воздействия должен быть простым.
Что запросить для проверки: Логика тревог.
Санитарный процесс
Оценивают очистку шлангов, манжет, резервуара и контактных поверхностей. Влага и конденсат требуют понятного обращения.
Что запросить для проверки: Инструкция обработки.
Нагрузка кабинета
Выясняют время готовности, допустимую непрерывную работу, вентиляцию и отвод тепла от холодильного блока. Внешне холодный аппарат всё равно выделяет тепло в помещение.
Что запросить для проверки: Требования к размещению.
Холодильный контур и помещение
Компрессорная система переносит тепло из охлаждаемого потока в окружающее помещение. Закрытая ниша или перекрытая вентиляция могут ухудшать работу, несмотря на низкую температуру у сопла. Перед установкой проверяют свободные зоны вокруг корпуса, условия окружающей среды и доступ к фильтрам. Оценка шума также важна для кабинета с несколькими рабочими местами.
Почему контактная манжета требует подбора
Манжета, подходящая по длине, может плохо прилегать по форме. Воздушный зазор уменьшает теплообмен, а чрезмерное натяжение создаёт нежелательное давление. В комбинированной системе эти эффекты взаимодействуют. Поэтому примерка и проверка размера входят в подбор оборудования, а не откладываются до первой процедуры.
Практический разбор
Клиника сравнивает воздушный охладитель и систему с манжетой. Первая удобна для доступа к небольшим участкам, но требует контроля положения сопла; вторая освобождает руки, однако нуждается в подходящей форме и обработке принадлежностей. Для выбора моделируют полный цикл: подготовку, размещение, наблюдение, снятие и очистку. Выясняется, что ограничивающим фактором является не температура, а время просушивания манжет и их количество. Дополнительный комплект может быть важнее более низкой паспортной температуры.
Температура и тепловой поток
Два источника одной температуры могут отводить разное количество тепла из-за различий расхода, площади и контакта. Поэтому минимальная температура — лишь одна характеристика. Для воздушной системы важно расстояние и смешение с окружающим воздухом, для контактной — посадка и циркуляция. Сравнение должно отражать реальную конфигурацию, а не только наиболее низкую цифру в рекламе.
Контроль конденсата
Охлаждение может сопровождаться образованием влаги на поверхностях и элементах системы. Конденсат влияет на чистоту, скольжение и эксплуатацию. Уточняют предусмотренный сбор и удаление воды, доступ к ёмкости и порядок очистки. Вентиляция и окружающая влажность входят в условия работы. Переполненный сборник или загрязнённый фильтр не компенсируют изменением лечебной программы.
Манжеты с циркуляцией
Для жидкостной системы важны объём, отсутствие перегибов и совместимость соединений. Воздушные пробки или недостаток теплоносителя способны изменить распределение охлаждения. Если аппарат имеет контроль потока, выясняют его чувствительность и пределы. Манжета должна подходить по форме и допускать обработку. Использование случайного теплоносителя может повредить контур.
Разделение лечебного холода и деструкции
Криохирургия специально вызывает повреждение тканей; локальная физиотерапевтическая система решает другую задачу. Сходство слова «крио» не позволяет объединять их показания и параметры. Общая криотерапия также предъявляет отдельные требования к среде и наблюдению. В каталоге и энциклопедии эти классы должны оставаться различимыми, чтобы читатель не переносил характеристики одного на другой.
Рабочая готовность
После включения аппарат может требовать времени для достижения штатного состояния. Важно понять, показывает ли индикатор температуру источника, готовность компрессора или другое условие. При большом потоке пациентов оценивают устойчивость в разрешённом цикле и необходимость пауз. Обслуживание фильтров, шлангов и теплообменника планируют заранее, а не после снижения производительности.
Воздушное охлаждение и криосистемы с расходуемым агентом
Система холодного воздуха использует холодильный контур и подаёт поток через шланг; другие устройства могут применять жидкий или газообразный расходуемый агент. Требования к вентиляции, хранению, контролю среды и обслуживанию различаются. Нельзя переносить требования одного класса на другой из-за общего слова «криотерапия». В спецификации указывают физический принцип, принадлежности и условия установки. Отдельно проверяют, требуется ли подготовка аппарата перед началом смены и как выполняется остановка с последующим хранением.
Насадка меняет условия теплообмена
Узкая и широкая насадки распределяют поток по-разному. Даже при одной настройке вентилятора локальная скорость и площадь обдува могут отличаться. Поэтому сравнение по минимальной выходной температуре неполно: важны поток, геометрия и расстояние, предусмотренные изготовителем. Температура кожи зависит и от её исходного состояния, кровоснабжения и длительности взаимодействия, поэтому значение на дисплее не является универсальной характеристикой контакта. Техническая возможность сильного охлаждения не определяет подходящий клинический режим.
Фильтры и теплообменник влияют на воспроизводимость
Загрязнение фильтра уменьшает доступный поток и может менять тепловой режим самого аппарата. Обмерзание и накопление конденсата требуют штатных процедур, а не случайного прогрева или разборки. В кабинете предусматривают место для вентиляции корпуса и доступа к обслуживаемым элементам. Журнал очистки полезен для анализа постепенного изменения производительности. Если после обслуживания характеристики не восстанавливаются, продолжение применения с изменённой настройкой не заменяет техническую диагностику.
Работа в сочетании с другим аппаратом

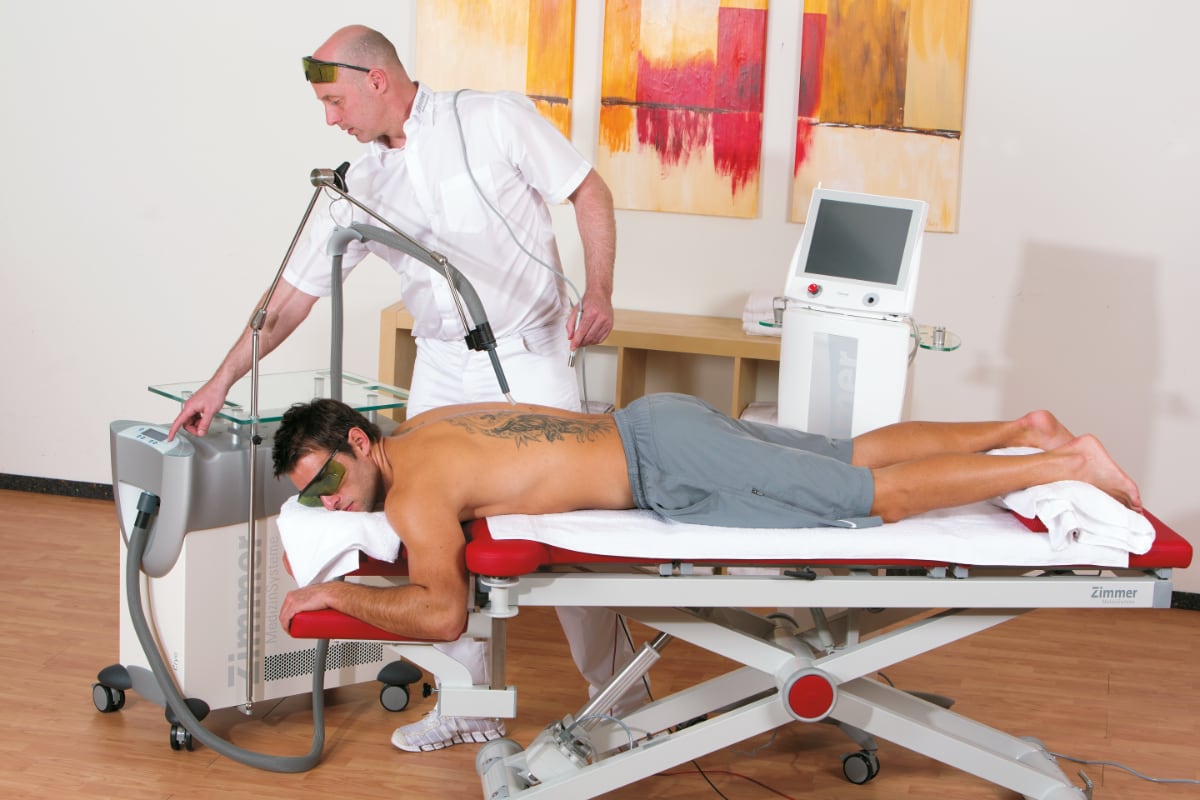

Если охлаждение используют рядом с лазерной или иной системой, проверяют совместимость самого сценария и размещение принадлежностей. Шланг не должен закрывать обзор, мешать защите или изменять положение другого аппликатора. Наличие фотографии совместной работы в рекламе не является универсальным разрешением для любых моделей. Требования каждого изделия сохраняются, а организацию рабочего места оценивают для конкретной комбинации.
Отклонения в работе: что проверять сначала
Ниже приведены технические ситуации для организации проверки. Таблица не заменяет инструкцию по эксплуатации и не разрешает продолжать применение неисправного изделия.
| Наблюдение | Что может объяснять ситуацию | Первый безопасный шаг |
|---|---|---|
| Поток ослаб | Фильтр, перегиб, обмерзание | Проверить сервисные процедуры |
| Появилась вода в непредусмотренном месте | Дренаж или конденсат | Остановить и проверить отвод влаги |
| Выходная температура нестабильна | Готовность, режим, вентиляция | Сопоставить условия с руководством, не оценивать на ощупь |
Ограничения и безопасность
Основные ограничения связаны с переносимостью холода, состоянием кровообращения, чувствительности и кожи. Риск повреждения возрастает, когда пациент не способен своевременно сообщить о неприятных ощущениях. Конкретные противопоказания проверяют по инструкции и врачебной оценке. Минимальная температура в паспорте — не рекомендация для настройки; статья не задаёт длительность или дозу охлаждения.
Вопросы и ответы
Температура потока равна температуре кожи?
Нет. Между источником и тканью происходят теплообмен и смешение; результат зависит от условий.
Криотерапия и криодеструкция одно и то же?
Нет. Криодеструкция намеренно разрушает ткань и требует другого оборудования и клинического подхода.
Можно ли оставлять пациента без наблюдения?
Условия наблюдения задаются инструкцией и состоянием пациента. Автоматический таймер не оценивает кровообращение и чувствительность.
