Что такое аппарат УЗИ

Аппарат УЗИ — диагностическая система, которая формирует изображение тканей по отражённым ультразвуковым сигналам. В отличие от рентгеновской установки, она не использует ионизирующее излучение. Датчик передаёт акустические импульсы и принимает эхо, а электронная система вычисляет положение отражающих структур, обрабатывает амплитуду сигнала и отображает результат. Ультразвуковой сканер позволяет наблюдать движение в реальном времени; специальные режимы предназначены для исследования кровотока и механических свойств тканей.

В профессиональном выборе важно различать метод исследования, аппаратную платформу и фактическую комплектацию. Название «экспертный УЗИ-аппарат» не определяет перечень поддерживаемых исследований. Одна платформа с разными датчиками, лицензиями и измерительными пакетами становится разными рабочими инструментами. Поэтому описание системы должно отвечать на три вопроса: какие сигналы она получает, какими средствами их обрабатывает и какие данные сохраняет для последующей оценки.

Этот обзор объясняет устройство и критерии технического сравнения. Он не задаёт протокол исследования пациента, значения акустической мощности или диагностические пороги. Такие решения определяются клинической задачей, подготовкой специалиста, руководством конкретной модели и действующими правилами организации работы.

Из каких узлов состоит ультразвуковой сканер

Основные элементы системы — датчики, передающий тракт, приёмная электроника, формирователь луча, вычислительная платформа, интерфейс оператора и средства хранения. В большинстве привычных датчиков электрическая энергия преобразуется в механические колебания пьезоэлектрическими элементами. Существуют и иные технологии преобразователей; коммерческое название материала само по себе не заменяет оценки изображения в нужном диапазоне глубин.

Элементы решётки работают согласованно. Задержки возбуждения и приёма позволяют формировать направление и фокусировку акустического пучка. Полученный сигнал усиливается, преобразуется в цифровую форму и проходит обработку. Следовательно, качество изображения определяется не только числом физических элементов датчика: важны апертура, полоса частот, шум приёмного тракта, алгоритмы формирования луча и режим сканирования.

Монитор и панель управления также входят в диагностическую цепочку. Слишком яркая демонстрационная картинка не доказывает высокую чувствительность системы, а большой экран не компенсирует неудобную организацию измерений. Для повседневной работы существенны доступность органов управления, диапазон регулировок консоли, видимость изображения при рабочем освещении и возможность разместить датчики без натяжения кабелей.

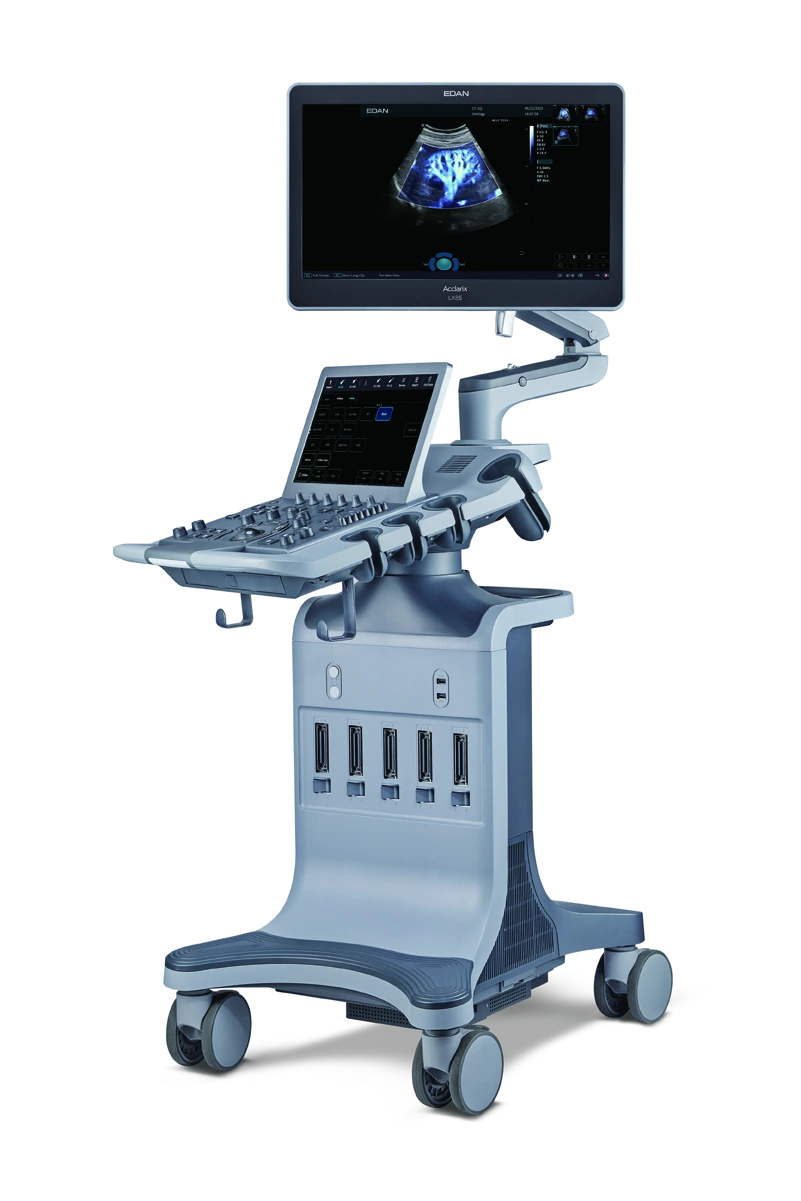

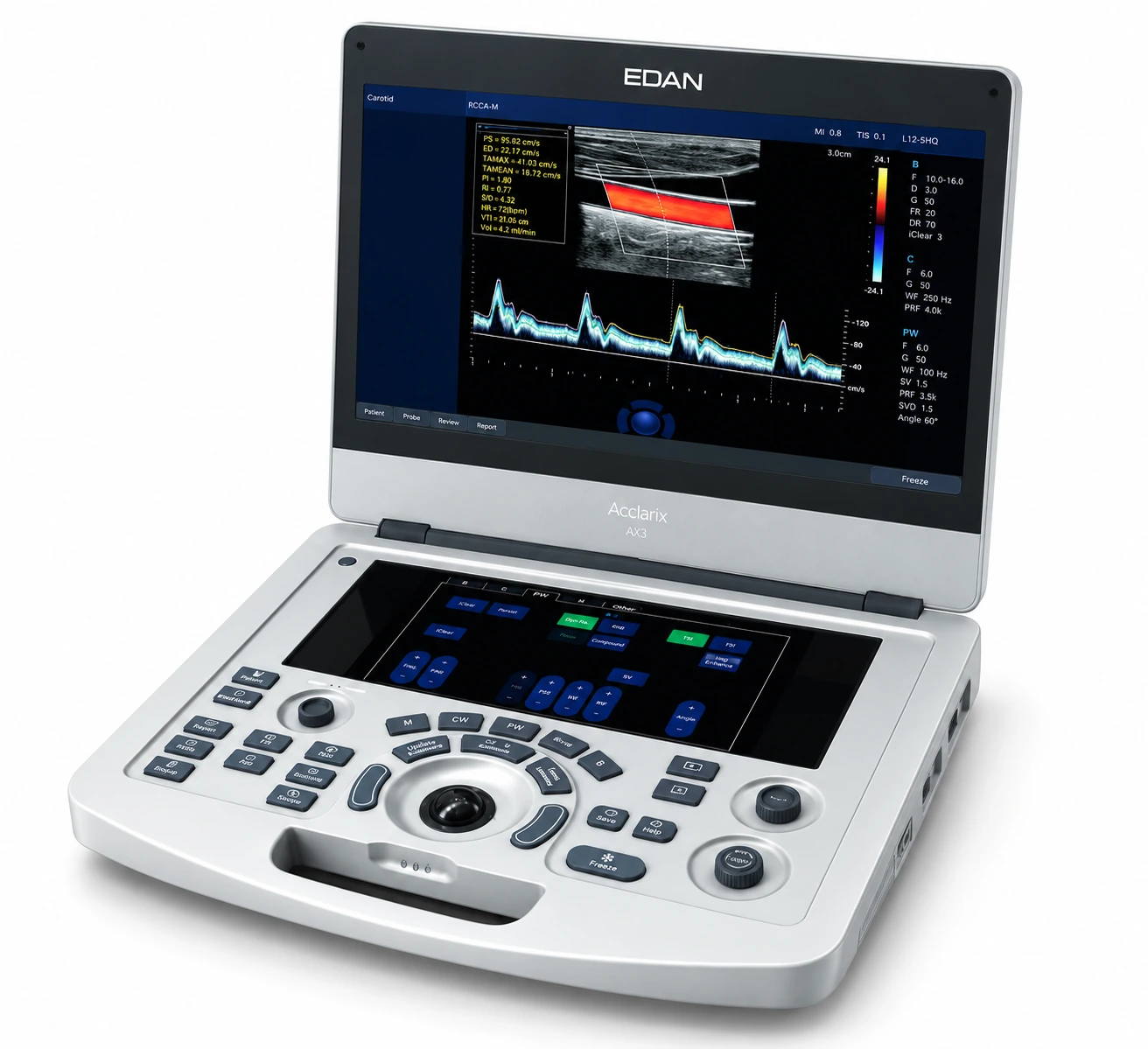

В стационарной системе несколько подключённых датчиков могут переключаться программно. У портативного аппарата число разъёмов часто меньше, а автономность зависит от режима работы и состояния батареи. Разъём расширения, разветвитель и полноценный активный порт — не равнозначные возможности. Эти различия необходимо отражать в спецификации поставки.

Какие бывают датчики и почему их нельзя выбирать только по частоте

B-режим, M-режим и допплерография

В B-режиме амплитуда принятого эха представляется яркостью точки. Двумерное изображение складывается из множества направлений сканирования. Термин «серошкальная визуализация» описывает способ отображения, а не отсутствие сложной обработки: пространственное компаундирование, гармоническая визуализация и фильтрация могут существенно менять вид картинки. При сравнении аппаратов следует понимать, какие из этих средств активны.

M-режим показывает изменение структур вдоль выбранного направления во времени. Его временная организация отличается от обычной двумерной развёртки. Наличие M-режима в перечне функций не означает, что все варианты анатомического M-режима или специализированные измерения входят в базовую комплектацию.

Цветовое допплеровское картирование отображает пространственное распределение оценок движения в выбранной области. Энергетический допплер представляет характеристики мощности допплеровского сигнала и не тождественен обычной цветовой карте скорости. PW-допплер позволяет получать спектр из ограниченной области; CW-допплер решает другую задачу и не обладает такой же локализацией по глубине. Эти режимы не следует объединять в один пункт «допплер есть».

Совмещение режимов влияет на быстродействие. Кадровая частота серошкальной картинки при узком секторе не описывает работу большого цветового окна с дополнительным спектральным анализом. Полезнее оценивать скорость и стабильность в реалистичной конфигурации, чем сравнивать максимальное рекламное значение, полученное при неизвестных условиях.

Частота, глубина и разрешение: где находится компромисс

Повышение рабочей частоты обычно помогает различать более мелкие структуры, но сопровождается большей потерей акустического сигнала при распространении в тканях. Поэтому единственного «лучшего» значения частоты для всех задач не существует. Высокочастотный линейный датчик и низкочастотный конвексный датчик не конкурируют напрямую: они работают с разными глубинами, полями обзора и доступами.

Аксиальное разрешение связано с длительностью акустического импульса вдоль направления распространения. Латеральное зависит от ширины пучка и меняется с глубиной. Разрешение по толщине слоя также влияет на усреднение сигналов от структур, расположенных вне центральной плоскости. Большое число пикселей на мониторе не устраняет этих физических ограничений.

Глубина, число фокальных зон, ширина сектора и плотность линий связаны с временным бюджетом формирования кадра. Если система затрачивает больше времени на сбор данных, обновление может замедляться. Нельзя одновременно считать максимальными все показатели, приведённые в разных строках паспорта. Сравнение следует проводить при согласованной глубине, одинаковом типе датчика и сопоставимой геометрии изображения.

Динамический диапазон влияет на отображение различий амплитуды, а усиление — на представление принятого сигнала. Ни один из этих регуляторов не является прямой мерой разрешающей способности. Сглаженное изображение может выглядеть привлекательнее, но скрывать мелкие неоднородности; чрезмерная резкость способна подчёркивать шум. Для оценки аппаратуры нужны исходные условия получения изображения, а не только готовый скриншот.

Как читать технические характеристики УЗИ-системы

Пять критериев выбора под реальную работу

Первый критерий — профиль исследований. Его формулируют как перечень задач с необходимыми доступами и измерениями, а не как список отделений. Два кабинета общей диагностики могут требовать совершенно разного набора датчиков. Следует отдельно определить базовые исследования, дополнительные направления и функции, которые нужны только в перспективе.

Второй критерий — комплект датчиков и лицензий. Для каждой задачи фиксируют точную модель преобразователя, совместимость с программной версией и состав измерительного пакета. Нужно различать установленную функцию, демонстрационный период, постоянную лицензию и возможность будущего обновления. Фраза «аппарат поддерживает» ещё не означает, что функция доступна в поставляемом экземпляре.

Третий критерий — рабочий процесс. Важны скорость выбора пациента, удобство оформления протокола, сохранение cine-петель, работа с предыдущими исследованиями и отправка в архив. Технический выигрыш одной функции теряет смысл, если оператор каждый раз вручную переносит идентификаторы или повторно вводит одни и те же измерения.

Четвёртый критерий — обслуживание и обработка. Датчик является дорогостоящим и уязвимым элементом. Условия очистки, дезинфекции, хранения и использования защитных принадлежностей должны быть совместимы с документацией производителя. Универсальное обещание «можно обработать любым средством» неприемлемо; требуется конкретный разрешённый процесс.

Пятый критерий — воспроизводимость качества. До закупки полезно согласовать демонстрацию и приёмочную оценку, а после ввода — исходные показатели для последующего контроля. Приоритет имеют не самые эффектные изображения, а стабильная работа на типичных задачах, понятные ограничения и возможность обнаружить ухудшение состояния датчика.

Эластография, объёмная визуализация и автоматизация

Дополнительные режимы следует оценивать как самостоятельные измерительные технологии. Компрессионная эластография зависит от деформации тканей, тогда как методы со сдвиговой волной опираются на другую физическую модель. Число в килопаскалях не становится универсальным только из-за одинаковой единицы измерения. Для сопоставления необходимы сведения о методе, области применения, качестве сигнала и условиях расчёта.

Объёмная визуализация объединяет геометрию датчика, способ получения объёма и программное представление. Скорость обновления, размеры исследуемой области и качество отдельных плоскостей связаны между собой. На демонстрации важно отличать реконструкцию уже сохранённых данных от получения нового объёма в реальном времени.

Автоматические измерения и распознавание плоскостей могут уменьшать повторяющиеся действия, но не отменяют проверки исходного изображения. Ошибка сегментации способна перейти в итоговое число и выглядеть убедительно благодаря аккуратному оформлению. Следует выяснить, можно ли увидеть границы измерения, исправить их и сохранить результат вместе с исходными данными. Наличие «ИИ» в названии пакета не является самостоятельным критерием диагностической пригодности.

Ограничения метода и типичные ошибки сравнения

Ультразвук чувствителен к акустическому доступу, наличию газа, костных структур и индивидуальным особенностям объекта. Поэтому слабая визуализация не всегда указывает на неисправность. Однако повреждённые элементы, дефекты кабеля или нестабильное подключение также способны ухудшать картинку. Различать эти причины помогает систематический контроль, а не субъективное впечатление от одного исследования.

Распространённая ошибка закупки — сравнивать стационарную платформу с полным комплектом и компактную систему в минимальном исполнении только по цене или диагонали монитора. Другая ошибка — переносить характеристики одного датчика на весь аппарат. Третья — принимать постобработку за восстановление не полученной информации. Программное улучшение не способно гарантированно вернуть сигнал, отсутствующий в исходных данных.

Не следует смешивать клиническую пригодность и бытовую мобильность. Небольшая масса важна при перемещении, но устойчивость тележки, защита разъёмов, автономная работа и безопасное хранение датчиков часто оказываются более значимыми. Для палатного использования оценивают весь комплект в движении, включая кабели и зарядное устройство.

Что проверить при демонстрации и приёмке

Частые вопросы об аппаратах УЗИ

Чем отличается УЗИ-аппарат от ультразвукового сканера? В контексте медицинской визуализации эти названия обычно обозначают одну категорию оборудования. В документах важнее точное наименование модели и назначение, поскольку ультразвук применяется также в лечебных и технологических устройствах, которые не являются диагностическими сканерами.

Можно ли докупить любой датчик с подходящим разъёмом? Нет. Механическое совпадение не подтверждает электрическую, программную и эксплуатационную совместимость. Проверяют перечень разрешённых преобразователей для модели и версии системы, а также доступность требуемых режимов с выбранным датчиком.

Всегда ли стационарный аппарат лучше портативного? Нет. Сравнение зависит от исследований, датчиков, вычислительных возможностей и рабочего процесса. Стационарная конструкция обычно предоставляет больше пространства для органов управления и подключений, но сама по себе не доказывает преимущества во всех задачах.

Нужно ли сохранять только финальные изображения? Для ряда задач полезны cine-петли и дополнительные данные, но их состав зависит от платформы. Скриншот экрана не равен полноценному DICOM-объекту или исходным данным. Требования к хранению следует определить заранее и проверить на используемом архиве.

Почему два аппарата с одинаковой частотой дают разную картинку? Частота — лишь один параметр. Влияют геометрия и полоса датчика, формирование луча, приёмный тракт, обработка, настройки отображения и условия получения сигнала. Именно поэтому сравнение проводят на согласованных задачах, а не по одной цифре в буклете.
