Чреспищеводный УЗ-датчик: механика, матрица и техническая готовность

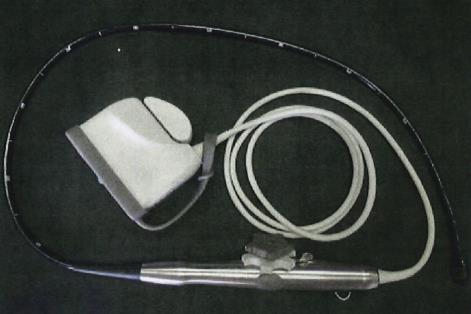

Чреспищеводный ультразвуковой датчик представляет собой специализированный зонд с управляемым дистальным участком, ультразвуковым преобразователем, гибкой частью, рукояткой и соединением с системой визуализации. Его техническая готовность определяется одновременно акустической работоспособностью, механической целостностью, электрической безопасностью и выполненной обработкой. Хорошая картинка не подтверждает автоматически исправность всех этих составляющих.

Материал рассматривает устройство и организацию контроля TEE-датчика. Он не является инструкцией введения зонда или выполнения исследования. Клинические показания, противопоказания, подготовка и манипуляции относятся к компетенции обученных специалистов и регламентируются применимой документацией. Инженерная задача — обеспечить использование совместимого и проверенного изделия в пределах его назначения.

Ультразвуковая матрица и доступные плоскости

Преобразователь на дистальном участке формирует и принимает ультразвуковой сигнал. В зависимости от конструкции система поддерживает двухмерное изображение, изменение ориентации плоскости, одновременное представление нескольких плоскостей или объёмный сбор. Эти возможности зависят не только от самого датчика, но и от консоли, программной версии и активированных функций. Совпадение разъёма не доказывает полную функциональную совместимость.

Многоплоскостное исследование и матричная объёмная визуализация не являются синонимами. Изменение ориентации двумерного сечения позволяет изучать структуру в разных направлениях, тогда как матричная технология может формировать пространственный объём. При этом качество объёмного изображения определяется балансом размера области, плотности данных и временного разрешения. Режим с большой пространственной областью не обязательно лучше передаёт быстрое движение.

Одновременные плоскости и MPR помогают рассматривать один объём с разных направлений, но все производные представления ограничены качеством исходных данных. Если часть структуры не попала в объём или затенена, её нельзя достоверно восстановить поворотом изображения. Для выбора комплектации важно связать требуемые режимы с реальными задачами, а не считать любое наличие надписи 3D подтверждением одинаковых возможностей.

Механическая часть и управление

Рукоятка управляет изгибом дистального участка через внутренний механизм. Гибкая часть, оболочка и элементы управления рассчитаны на определённые нагрузки и условия обращения. Повреждение может возникать постепенно и не сразу приводить к полной потере изображения. Поэтому внешний осмотр и проверка предусмотренных функций важны даже у датчика, который успешно использовался ранее.

Необычное сопротивление, нарушение возврата, видимая деформация, трещина оболочки или повреждение соединителя требуют действий по инструкции производителя и локальному порядку вывода из эксплуатации. Самостоятельное силовое «восстановление» подвижности или применение неразрешённого ремонта может ухудшить состояние. Конкретные допустимые проверки зависят от модели; универсальная ручная проверка на изгиб для всех зондов недопустима.

Кабель и соединитель тоже входят в измерительную и безопасностную цепь. Натяжение, перегибы, загрязнение контактов и попадание жидкости в непогружаемые части могут приводить к нестабильной работе. В журнале полезно фиксировать не только номер консоли, но и идентификатор датчика: один зонд может перемещаться между совместимыми системами, а повторяющаяся неисправность должна отслеживаться именно по изделию.

Температура и акустический режим

При работе преобразователя возникает тепловая нагрузка, а некоторые TEE-системы контролируют температуру датчика и ограничивают работу при определённых условиях. Наличие такого контроля не отменяет соблюдения инструкции. Пороговые значения, характер предупреждений и действия пользователя различаются между моделями; их нельзя переносить из описания другого изделия.

Отображаемая температура датчика и показатели акустического выхода отвечают на разные вопросы. Температурный сигнал относится к контролируемому участку устройства и принятой модели измерения, а акустические индексы характеризуют другие аспекты воздействия. Ни одно отдельное число не заменяет клиническое наблюдение и предусмотренные меры безопасности. При неисправности датчика температуры нельзя считать нормальное изображение основанием для продолжения применения.

Изменение режима визуализации может менять нагрузку на преобразователь и временные характеристики изображения. Для инженерной проверки важно знать, как система сообщает об ограничениях и сохраняет ли эти события. Разбор повторяющихся предупреждений включает условия работы, состояние датчика, версию программы и сервисную документацию. Обход защитных механизмов не является допустимым способом устранения причины.

Очистка, дезинфекция и совместимость материалов

Обработка TEE-датчика должна соответствовать назначению изделия, инструкции производителя и локальным требованиям инфекционного контроля. Наличие защитного чехла не делает обработку автоматически ненужной. При этом разные участки изделия могут иметь разные ограничения: дистальная часть и гибкий участок не обязательно обрабатываются тем же способом, что рукоятка, кабель и соединитель.

Совместимость средства означает проверенное сочетание химического состава, концентрации, времени, температуры и способа применения в пределах инструкции. Формулировка «подходит для медицинских инструментов» недостаточна. Даже средство с нужным микробиологическим действием может повреждать материалы конкретного датчика. Обратная ошибка — выбирать щадящий для материала процесс, не обеспечивающий требуемого уровня обработки.

Автоматизированная система обработки также требует подтверждённой совместимости с моделью датчика и конкретным циклом. Нельзя предполагать, что любое устройство для TEE принимает любой зонд без ограничений. Важны подготовительные этапы, допустимые адаптеры, положение изделия, контроль выполнения цикла и последующее хранение. Подтверждение обработки должно быть связано с идентификатором изделия и выполненным циклом.

Проверка целостности и электрической безопасности

Визуальный осмотр, предусмотренные тесты целостности и электрические проверки решают разные задачи. Отсутствие заметной трещины не доказывает отсутствие микроповреждения, а успешная электрическая проверка не подтверждает правильность обработки. Их объединяют в последовательный процесс в соответствии с инструкцией конкретного изделия и применимыми требованиями.

Условия тестирования имеют значение. Неподходящий прибор, адаптер, метод или среда могут дать недостоверный результат либо повредить изделие. Поэтому персонал должен понимать назначение используемого тестера и границы его применения. Универсальный бытовой измеритель не является заменой предусмотренной процедуры. Результаты связывают с датчиком, датой и условиями проверки.

Если появляется сомнение в безопасности, изделие выводят из клинического использования по установленному порядку до оценки ответственными специалистами. Пометка в журнале должна быть понятна следующей смене. Ситуация, когда один сотрудник заметил проблему, а другой использовал датчик из-за нормального изображения, является организационным дефектом, который решается маркировкой статуса и контролем доступа к изделию.

Разбор: изображение нормальное, но оболочка вызывает сомнение

При подготовке датчика обнаружена небольшая деформация поверхности гибкой части. На консоли изображение формируется, сообщения об ошибке отсутствуют. Возникает ошибочная логика: если электроника работает, изделие пригодно. Однако акустическая функция и целостность оболочки относятся к разным аспектам безопасности.

Правильный технический разбор начинается с прекращения использования сомнительного изделия и фиксации обнаруженного признака по локальному порядку. Затем выполняют разрешённую оценку и обращаются к сервисной документации или производителю. Нельзя проверять дефект дополнительным сильным изгибанием, погружением вне инструкции или попыткой закрыть его неразрешённым материалом.

По результату определяют допустимость дальнейшего использования, ремонта или замены. Отдельно анализируют транспортировку и хранение, если повреждение могло возникнуть из-за повторяющейся механической нагрузки. Практический вывод: нормальное изображение подтверждает лишь часть работоспособности, а решение о технической готовности требует независимых проверок предусмотренных свойств.

Разбор: новый зонд подключился, но нужный объёмный режим недоступен

В отделение поступает датчик, физически подходящий к консоли. Двумерное изображение появляется, однако ожидаемая функция объёмной визуализации отсутствует. Первоначально предполагают неисправность. Проверка комплектации показывает, что доступность режима зависит от версии программного обеспечения и установленного пакета, а не только от модели зонда.

Сопоставляют официальную таблицу совместимости, серийную конфигурацию консоли и перечень лицензий. Также уточняют, какие режимы поддерживаются именно этой комбинацией, а какие доступны на другой платформе производителя. Демонстрационная фотография или общая брошюра семейства не является подтверждением возможностей поставленного комплекта.

Решение оформляют через корректное дооснащение либо уточнение требований к системе. При планировании закупки такие зависимости включают в спецификацию заранее: датчик, консоль, версия, режимы, обработка и принадлежности должны составлять проверяемую конфигурацию. Это предотвращает ситуацию, когда формально поставлен нужный тип изделия, но клиническая задача не обеспечена.

Что включить в описание комплектации

Комплектация TEE-направления включает не только преобразователь. Нужны совместимая система, предусмотренные принадлежности, средства безопасного обращения, обработки, хранения и контроля. Перечень определяется выбранной моделью и рабочим процессом. Покупка высокофункционального датчика без организованной обработки и прослеживаемости не создаёт готовое рабочее место.

Частые вопросы

Наличие 3D на датчике означает любой объёмный режим?

Нет. Возможности определяются сочетанием преобразователя, консоли, программной версии и лицензий. Нужно проверять конкретный режим на конкретной конфигурации, включая его пространственные и временные ограничения.

Можно ли оценивать исправность только по качеству картинки?

Нет. Изображение не подтверждает целостность оболочки, правильность обработки и все аспекты электрической безопасности. Техническая готовность складывается из нескольких предусмотренных проверок, результаты которых должны быть понятны персоналу.

Подходит ли любое средство для эндоскопов?

Такое обобщение недопустимо. Совместимость проверяют для точной модели и условий применения. Материалы TEE-датчика, границы погружения и требования к отдельным частям могут отличаться от других изделий.

Нужно ли учитывать серийный номер самого датчика?

Да, прослеживаемость по изделию помогает связать обработку, проверки и неисправности, особенно при использовании на нескольких совместимых консолях. Учёт только аппарата не позволяет надёжно восстановить историю конкретного зонда.
