Что такое цифровой рентгеновский аппарат

Цифровой рентгеновский аппарат — система для получения проекционных изображений с помощью рентгеновского излучения и цифровой регистрации прошедшего через объект сигнала. На снимке отображается суммарное ослабление пучка вдоль его пути. Это принципиально отличает обычную рентгенографию от послойной реконструкции компьютерной томографии: структуры, расположенные на разной глубине, в проекции могут накладываться друг на друга.

Слово «цифровой» описывает регистрацию и последующую работу с изображением, но не означает отсутствие облучения. Рентгеновская трубка остаётся источником ионизирующего излучения. Цифровой тракт упрощает передачу, архивирование и обработку данных, однако пригодность изображения определяется всей системой: генератором, трубкой, геометрией, приёмником, программным обеспечением и организацией контроля качества.

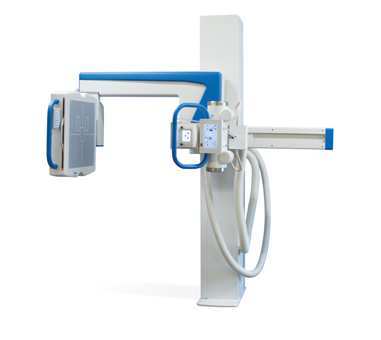

В закупочной документации полезно разделять стационарный рентгенографический комплекс, передвижной палатный аппарат и систему с динамической визуализацией. Они могут использовать похожие детекторы, но имеют разное назначение и механику. Возможность сделать одиночный снимок не подтверждает пригодность для рентгеноскопии, а наличие цифрового приёмника не превращает обычную установку в томограф.

Как формируется изображение

Генератор подаёт на рентгеновскую трубку необходимое высокое напряжение и управляет электрическими параметрами экспозиции. Электроны, ускоренные между катодом и анодом, взаимодействуют с материалом мишени; часть энергии преобразуется в рентгеновское излучение, значительная доля — в тепло. Поэтому тепловая нагрузка и условия охлаждения являются рабочими характеристиками, а не второстепенными сервисными сведениями.

Коллиматор ограничивает поле пучка. Фильтрация изменяет его энергетический состав, а геометрия определяет увеличение и проекционную нерезкость. После прохождения через объект сигнал регистрируется приёмником. Рассеянное излучение ухудшает контраст; противорассеивающая решётка может уменьшать его влияние, но её применение связано с требованиями к геометрии и экспозиции. Универсального правила «решётка всегда улучшает всё» нет.

Цифровые данные проходят коррекции неоднородности и дефектных элементов, обработку и преобразование для отображения. Изображение на экране уже является результатом нескольких этапов. Именно поэтому одинаковая яркость двух снимков не доказывает одинаковые условия экспозиции, а визуально приятная обработка не должна подменять анализ шума и детализации.

Рабочая станция связывает изображение с пациентом, исследованием и серией. Ошибка идентификации способна сделать технически качественный снимок непригодным для клинического процесса. Для цифрового аппарата проверка информационного обмена столь же необходима, как проверка механических перемещений и качества детектора.

CR, DR и конструкция цифрового приёмника

Почему размер пикселя не равен качеству снимка

Шаг пикселя характеризует дискретизацию приёмника, но не описывает весь процесс передачи пространственных деталей. На результат влияют фокус трубки, расстояния, движение, рассеяние, эффективность преобразования, электронный шум и обработка. Уменьшение пикселя не обеспечивает автоматического повышения видимости малоконтрастной структуры.

Для инженерного сравнения используют характеристики пространственного разрешения, передачи контраста и шума. MTF описывает передачу пространственных частот, NPS — распределение шумовой мощности, DQE — эффективность использования входного квантового сигнала в заданных условиях. Эти показатели не являются независимыми рекламными баллами. Сравнивать их можно только при известном качестве пучка, экспозиции, пространственной частоте и методике измерений.

Практический пример: у двух панелей одинаковая матрица и рабочая площадь, но различаются сцинтиллятор, считывание и электронный шум. При достаточном сигнале обе дают сходное изображение крупного контрастного объекта; при иной задаче различия проявляются сильнее. Из одной строки «число мегапикселей» это предсказать нельзя. Поэтому демонстрация должна включать условия, близкие к реальному использованию, а не только заранее выбранный рекламный снимок.

Резкость после обработки требует осторожной оценки. Усиление границ может создавать впечатление дополнительной детализации, не увеличивая количество исходной информации. При оценке системы полезно знать, доступно ли изображение для обработки, какие преобразования применены и можно ли повторить выбранную конфигурацию.

Трубка, генератор и производительность комплекса

Максимальная мощность генератора характеризует возможности при определённых условиях, но не является прямым показателем пропускной способности кабинета. Ограничителем может стать тепловой режим трубки, механическое позиционирование, время передачи изображения, переукладка пациента или оформление исследования. Реальная производительность определяется всей последовательностью действий.

Размер фокусного пятна связан с геометрической нерезкостью и допустимой нагрузкой. Малый фокус не следует воспринимать как обязательный режим для любой задачи: пределы мощности и экспозиции задаются документацией. Для сравнения важны фактические сочетания параметров, которые доступны одновременно, а не разрозненные максимумы из разных таблиц.

Теплоёмкость анода и характеристики охлаждения описывают разные стороны теплового поведения. Большой запас накопления тепла не отменяет необходимость его отвода. Для поточного кабинета существенно, как система работает при повторяющейся нагрузке, а не только сколько энергии выдерживает одна экспозиция. Сервисные условия замены трубки также влияют на эксплуатационные риски.

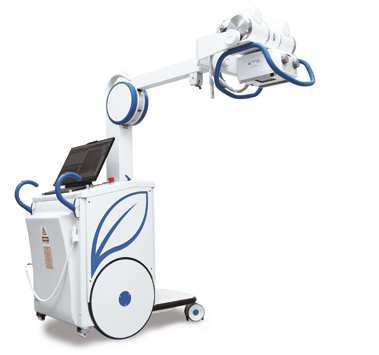

Палатная установка добавляет ограничения по электропитанию, запасу энергии и перемещению. Сравнивают не только массу корпуса, но и усилие движения, обзор при транспортировке, устойчивость, управление приводом, хранение детектора и возможность безопасной работы в ограниченном пространстве. Эти параметры оценивают на маршрутах учреждения.

Технические параметры: что они означают

Что показывают EI и DI и чего они не показывают

В цифровой рентгенографии итоговая яркость регулируется обработкой, поэтому переэкспонированное изображение может не выглядеть слишком тёмным или светлым. Для обратной связи используют индикатор экспозиции приёмника EI и, при соответствующей реализации, индекс отклонения DI относительно целевого значения. Их задача — помогать контролю процесса, а не заменять дозиметрию пациента.

На индикатор влияют распознанная область изображения, коллимация, анатомия и алгоритм расчёта. Разные исторические системы могли использовать разные шкалы. Даже при стандартизованном определении необходимо знать, как конкретная установка формирует значение и какие данные передаёт в DICOM. Без этого сравнение цифр между аппаратами способно привести к ошибочному выводу.

Повторный снимок не следует назначать только потому, что индекс вышел за выбранный диапазон: пригодность изображения оценивается в клиническом и техническом контексте. Для управления качеством анализируют распределения индексов и причины повторов. Материал не устанавливает численные пороги действий; они требуют согласованной программы контроля и участия ответственных специалистов.

Шесть критериев выбора рентгенографической системы

Первый — состав исследований и доступность позиционирования. Требуется понять, какие исследования выполняются стоя, лёжа, у пациентов с ограниченной подвижностью и вне кабинета. Размеры стола, его нагрузочная способность, диапазоны перемещений и доступ для персонала должны соответствовать этим задачам.

Второй — конфигурация приёмников. Один универсальный детектор может уменьшать начальную комплектацию, но увеличивает число переносов и зависимость от единственного устройства. Два приёмника не всегда нужны, однако их пользу оценивают по реальному потоку. Отдельно рассматривают резервирование, заряд и защиту при переноске.

Третий — устойчивое качество при требуемой нагрузке. Проверяют согласованную работу трубки, генератора, автоматического управления экспозицией и детектора. Образцы изображения рассматривают вместе с условиями получения. Сравнение «на глаз» без сведений о геометрии и обработке недостаточно.

Четвёртый — цифровой рабочий процесс. Необходимы проверка списка пациентов, передачи изображений, дозовых данных, корректного завершения исследования и восстановления после обрыва связи. Следует определить, где хранятся локальные копии и что происходит при недоступности архива.

Пятый — помещение и инфраструктура. Планирование включает размещение, электроснабжение, защиту, маршруты пациентов и сервисный доступ. Требования определяются проектом, документацией оборудования и применимыми правилами; их нельзя заменить универсальной схемой из интернет-обзора.

Шестой — обслуживание и контроль качества. Важно заранее знать порядок работы при повреждении панели, отказе трубки, потере связи и необходимости калибровки. Удобная поставка без понятного жизненного цикла оборудования не решает задачу устойчивой работы кабинета.

Ограничения цифровой рентгенографии

Проекционное изображение сохраняет наложение структур. Улучшение детектора не превращает его в истинное послойное исследование. Алгоритмы подавления отдельных структур и сшивания изображений могут решать специальные задачи, но их наличие, ограничения и назначение должны быть подтверждены для конкретной системы.

Движение во время экспозиции и геометрические ошибки способны ухудшать снимок независимо от числа пикселей. Рассеяние, неоднородность детектора, дефекты элементов, повреждения кассеты и нарушения калибровки дают разные виды артефактов. Их нельзя одинаково объяснять «плохой программой». Для поиска причины нужны воспроизводимые условия и сопоставление с исходным состоянием оборудования.

Цифровая обработка также может вызывать ошибки восприятия: чрезмерное усиление краёв, неудачная сегментация поля или неверная ориентация изображения меняют визуальную картину. Поэтому приёмочная проверка включает не только полученный файл, но и его отображение на рабочей станции, архивирование и доступность идентификационных данных.

Типичные ошибки закупки и эксплуатации

Вопросы, которые стоит обсудить до поставки

Можно ли цифровизировать существующий аппарат? Иногда да, но это проект совместимости, а не простая замена кассеты. Нужно подтвердить техническое и документальное соответствие комплекта, синхронизацию, качество изображения и условия дальнейшего обслуживания. Возможность беспроводной передачи сама по себе этих вопросов не решает.

DR всегда быстрее CR? Прямая цифровая регистрация обычно сокращает операции со считывателем, но итоговое время зависит от позиционирования, программного процесса и сети. Для конкретного учреждения сравнивают весь цикл, включая возврат пациента и подготовку следующего исследования.

Можно ли считать одинаковыми два детектора одного размера? Нет. Важны тип преобразования, шум, пространственные характеристики, прочность, допустимые нагрузки, автономность и обслуживание. Формат корпуса — лишь один пункт.

Нужна ли специальная диагностическая рабочая станция? Станция получения снимка и станция врачебного просмотра могут иметь разное назначение. Требования к мониторам, калибровке и программным функциям определяют по роли системы. Сам факт наличия изображения на экране не подтверждает пригодность этого экрана для всех задач интерпретации.

Что должно остаться после приёмки? Перечень оборудования и лицензий, результаты согласованных проверок, версии программного обеспечения, параметры информационного обмена, сервисные контакты и описание порядка контроля. Такой комплект превращает установку из набора устройств в управляемую диагностическую систему.
