Компенсация в проточной цитометрии — математическое разделение сигналов флуорохромов, излучение которых регистрируется несколькими оптическими каналами. Она нужна потому, что спектр эмиссии красителя шире полосы одного фильтра. Даже клетка, окрашенная единственным конъюгатом, может давать заметную интенсивность в соседних детекторах. Без корректного разделения такой сигнал выглядит как дополнительный маркер, которого на клетке нет.
Практическая задача лаборатории состоит не в получении красивой диаграммы, а в воспроизводимом отделении биологического сигнала от спектрального перекрытия. От этого зависят положение слабоположительных популяций, сравнение серий, анализ коэкспрессии и уверенность в редких событиях. Компенсация является частью верифицированного аналитического процесса; сама по себе она не подтверждает специфичность антитела и не заменяет оценку качества образца.
Как возникает перекрытие и что рассчитывает программа
У каждого флуорохрома есть основной канал регистрации, но часть его фотонов попадает в другие каналы. В пределах линейного диапазона отношение дополнительного сигнала к основному достаточно устойчиво для данной комбинации красителя, фильтров и настроек детекторов. Однокрасочный контроль позволяет оценить эти отношения. Программа собирает коэффициенты для всех красителей панели и решает систему уравнений, восстанавливая вклад каждого красителя в измеренный набор интенсивностей.
Это не физическое удаление лишнего света: фотоны уже зарегистрированы. Корректируются числовые данные. Поэтому важно хранить исходные параметры и сведения о применённой матрице, чтобы повторная обработка была воспроизводима. Снимок экрана с положением квадрантов не позволяет восстановить расчёт. Файл должен сопровождаться идентификатором панели, настройками регистрации и информацией о контрольных пробах.
Число в матрице нельзя воспринимать как универсальную характеристику пары красителей. Оно зависит и от оптической конфигурации, и от усиления соответствующих каналов. Сравнивать коэффициенты разных приборов без учёта этих условий некорректно. Большой коэффициент не обязательно означает непригодную панель; маленький не гарантирует хорошего разрешения слабого маркера.
Компенсация, фон и разброс — разные задачи
После правильной компенсации центр отрицательной по второму маркеру популяции не должен систематически смещаться вслед за яркостью первого маркера. Однако сама популяция может расширяться. Статистическая неопределённость регистрации фотонов и перенесённого сигнала остаётся; математическое вычитание среднего вклада не превращает широкое распределение в узкое. Попытка убрать это расширение ручной коррекцией способна создать искусственный отрицательный наклон.
| Явление | Как выглядит | Что нужно проверять |
|---|---|---|
| Недостаточная компенсация | Однокрасочная положительная группа в соседнем канале сдвинута вверх относительно отрицательной | Пригодность контроля, настройки детекторов и рассчитанный коэффициент |
| Избыточная компенсация | С ростом основного сигнала соседний параметр систематически уходит вниз | Не был ли коэффициент вручную увеличен ради визуального разделения |
| Расширение распределения | Среднее положение сопоставимо, но яркая популяция становится шире | Совместимость красителей, яркость совместно экспрессируемых маркеров и границы выделения |
| Автофлуоресценция | Фон присутствует и в неокрашенных клетках, различается между их типами | Материал, жизнеспособность, обработку и пригодность отрицательного контроля |
| Неспецифическое окрашивание | Дополнительный сигнал связан с реагентом, но не подтверждает целевой антиген | Титрование и специфичность реагента; компенсация это не исправляет |
Отрицательные значения после расчёта не означают отрицательного количества флуорофора. Это допустимый результат обработки сигнала около фона. Для просмотра таких данных применяют подходящее преобразование шкалы, позволяющее видеть область около нуля. Обрезание всех отрицательных значений маскирует форму распределения и затрудняет выявление избыточной компенсации.
Какие контроли нужны и почему они не взаимозаменяемы
Однокрасочный контроль должен представлять именно тот флуорохром, который используется в панели. Близкие максимумы эмиссии не делают разные красители эквивалентными: дополнительные спектральные компоненты также участвуют в расчёте. Например, контроль с одним зелёным красителем нельзя автоматически использовать вместо другого только потому, что оба измеряются зелёным каналом.
Для тандемных конъюгатов существенны партия и состояние реагента. Изменение взаимодействия донора и акцептора меняет распределение света между каналами. Контроль, приготовленный из другой партии или обработанный иначе, способен дать формально устойчивую, но неприменимую матрицу. Условия хранения, фиксации и экспозиции следует учитывать вместе с названием красителя.
Положительный контроль должен обеспечивать уверенное разделение с отрицательным и оставаться в рабочем диапазоне детектора. Насыщение нельзя компенсировать расчётом: реальная интенсивность за пределами диапазона уже неизвестна. Слишком слабый контроль также неудобен, поскольку отношение сигналов определяется с большой неопределённостью. Выбор клеток или частиц зависит от реагента и валидированного метода.
| Контроль | Основной вопрос | Чего он не доказывает |
|---|---|---|
| Однокрасочный положительный и отрицательный | Каков вклад конкретного красителя в остальные детекторы? | Где проходит биологическая граница положительности в полной панели |
| Неокрашенный образец | Как распределён исходный фон выбранного материала? | Как изменится разброс при добавлении всех остальных красителей |
| FMO: панель без одного красителя | Как выглядит фон данного канала в присутствии остальных меток? | Матрицу компенсации для отсутствующего красителя |
| Контроль состояния прибора | Стабильны ли чувствительность и положение контрольных частиц? | Пригодность каждой партии тандемного реагента |
| Биологический контроль | Ожидаема ли экспрессия маркера в известном материале? | Отсутствие всех технических ошибок в исследуемой пробе |
FMO особенно полезен там, где слабый маркер анализируется на фоне ярких совместно экспрессируемых признаков. Он показывает распределение при наличии остальной панели, включая её вклад в расширение. Но FMO не является универсальной границей для любых пациентов и любых тканей: свойства материала и выбранная популяция остаются важными. Нельзя переносить порог из одной клеточной группы в другую без проверки.
Почему усиление и матрица должны быть согласованы
Изменение усиления детектора меняет не только полезный сигнал данного красителя, но и дополнительный вклад других красителей. Поэтому матрица, рассчитанная при одной конфигурации, не всегда применима после изменения настроек. В обычном процессе настройки контрольных и исследуемых проб согласуют, а после значимого изменения повторно оценивают применимость компенсации.

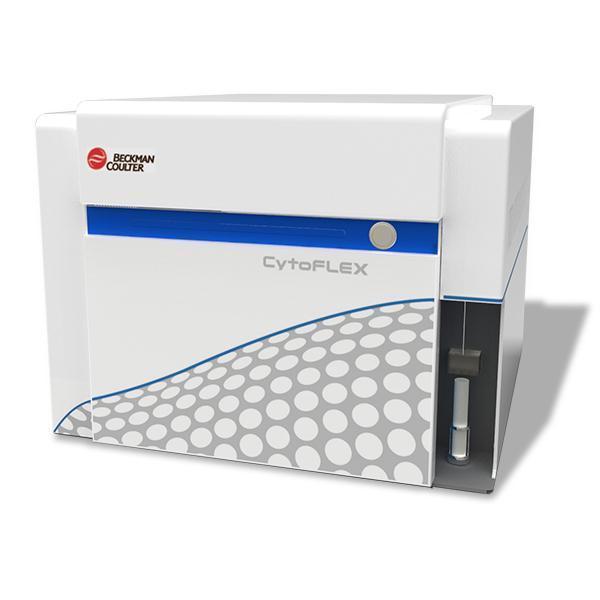

Некоторые платформы имеют документированное автоматическое преобразование матрицы при изменении усиления. Например, в определённых конфигурациях CytoFLEX программное обеспечение использует калиброванную зависимость отклика детекторов от усиления. Это особенность реализации конкретной системы, а не общее свойство всех цитометров. Возможность следует проверять по инструкции установленной версии, вместе с условиями переноса библиотеки компенсации.
Даже при автоматическом пересчёте остаются изменения, которые нельзя свести к усилению: другой краситель, новая партия тандема, иной фильтр, деградация реагента или изменённая пробоподготовка. Удобная библиотека сокращает повторные действия, но не отменяет прослеживаемость. Запись должна отвечать на вопрос, почему именно эта матрица признана подходящей к текущей серии.
Как оценивать качество расчёта
Начинают с пригодности самих событий: исключают очевидный мусор и несоответствующие контрольные популяции, оценивают стабильность регистрации во времени. Резкое изменение потока внутри пробы может дать неоднородное облако, которое не объясняется спектром красителя. Затем рассматривают однокрасочные данные попарно с каналами, где ожидается перекрытие, и сопоставляют положение положительной и отрицательной групп после коррекции.
Проверку проводят на контролях, а не на желаемом результате пациента. Если коэффициент подбирают так, чтобы подозрительная популяция исчезла, математическая процедура становится способом подтверждения предварительного ожидания. Правильнее установить причину отклонения, повторить непригодный контроль и лишь затем интерпретировать исследуемый образец.
| Наблюдение | Возможная причина | Рациональная проверка |
|---|---|---|
| Ошибка появилась только после замены реагента | Другая партия тандема или изменённая спектральная характеристика | Сопоставить номера партий и новый однокрасочный контроль |
| Отклонения сразу во многих парах каналов | Несогласованные настройки или неверно загруженная матрица | Сверить конфигурацию, дату, идентификатор панели и файл расчёта |
| Контроль упирается в верхнюю границу | Насыщение регистрации | Оценить диапазон и повторить валидную регистрацию, не исправляя клиппинг вручную |
| Расчёт меняется от повторения к повторению | Слабое разделение, мало пригодных событий или неоднородный контроль | Проверить контрольный материал, гейт и устойчивость потока |
| Матрица верна, слабый маркер не разделяется | Расширение фона и неудачное сочетание меток | Пересмотреть распределение красителей в панели и оценить FMO |
Разбор 1. После смены партии возникла ложная коэкспрессия
Лаборатория сохраняет прежние настройки цитометра и использует библиотечную матрицу. После перехода на новую партию тандемного конъюгата часть ярких клеток оказывается положительной в соседнем канале. Суточный контроль прибора проходит, поэтому первоначально подозревают изменение материала. Однако отклонение повторяется и в контрольном образце, причём связано с яркостью одного конкретного красителя.
Проверка начинается с сопоставления партий, даты приготовления и условий обработки контрольных проб. Новый однокрасочный контроль показывает другое соотношение сигналов в основной и дополнительной полосах. Это объясняет, почему стабильный прибор не обеспечил стабильный результат при старой матрице: изменился не детектор, а спектральное распределение метки.
После документированного расчёта подходящей матрицы проверяют все затронутые пары каналов и повторно оценивают контрольную панель. Если исходные данные сохранены и пригодны, возможность повторной обработки рассматривают по процедуре лаборатории. При насыщении либо иной потере информации пересчёт не восстановит корректный результат. В журнале фиксируют границы серий, на которые распространялась непригодная матрица.
Разбор 2. Слабый маркер «исправляют» увеличением компенсации
На яркой популяции первого маркера распределение второго выглядит широким. Оператор увеличивает коэффициент, чтобы отделить предполагаемые отрицательные клетки от положительных. Облако становится визуально удобнее, но приобретает наклон вниз: часть ярких событий уходит в выраженную отрицательную область. Повторная оценка однокрасочного контроля показывает, что исходное среднее положение уже было согласовано.
Причина состоит в смешении двух задач. Компенсация устраняла систематический дополнительный вклад, тогда как расширение оставалось свойством измерения. FMO для слабого маркера помогает оценить фон полной панели. Затем рассматривают распределение флуорохромов: яркий совместно экспрессируемый маркер может создавать неблагоприятные условия для слабого признака в соседнем канале.
Решение принимают на уровне дизайна и верификации панели, а не косметического движения облака. Проверяют альтернативную комбинацию меток, специфичность и достаточность окрашивания, сопоставляют контрольные образцы. Результат оценивают по воспроизводимому разделению и устойчивости границ, а не по отсутствию отрицательных значений на диаграмме.
Что сохранить в лабораторной документации
Для воспроизводимости необходимы идентификатор прибора и оптической конфигурации, настройки каналов, версия программы, перечень реагентов и партий, тип контрольного материала и дата расчёта. Матрицу связывают с конкретной панелью и серией. Отдельно описывают условия повторного расчёта: замену значимого реагента, изменение конфигурации, неприемлемые контрольные результаты или изменение валидированного процесса.
Полезно хранить не только итоговую таблицу коэффициентов, но и исходные контрольные файлы с гейтами. Это позволяет отличить ошибку выбора популяции от изменения оптики и проверить решение при передаче работы другому специалисту. Ручное изменение коэффициента должно иметь объяснение и след в журнале; незаметное редактирование ради привычного вида диаграммы разрушает прослеживаемость.
Частые вопросы
Можно ли использовать одну матрицу для всех панелей?
Только если условия её применимости действительно совпадают и это подтверждено процессом лаборатории. Совпадения названий каналов недостаточно: важны красители, партии тандемов, конфигурация и обработка материала. Матрица относится к измерительной системе, а не к абстрактному списку цветов.
Почему программа показывает отрицательную интенсивность?
После математической коррекции значения около фона могут располагаться по обе стороны нуля. Оценивают форму распределения и контрольные популяции. Само наличие отрицательных значений не требует исправления матрицы.
Заменяет ли FMO однокрасочные контроли?
Нет. FMO отвечает на вопрос о фоне выбранного канала в составе панели. Однокрасочные контроли нужны для оценки спектральных вкладов отдельных меток. Они решают разные задачи и не подменяют друг друга.
Нужна ли компенсация спектральному цитометру?
Спектральные системы применяют разделение сигналов по более полному набору детекторов и референсным спектрам — unmixing. Это родственная, но иная реализация вычислительной задачи. Требования к референсам, автофлуоресценции и проверке качества следует брать из документации конкретной платформы, не переносить механически из обычной матрицы.
Можно ли восстановить данные при насыщении?
Расчёт не возвращает информацию, которую детектор не зарегистрировал в рабочем диапазоне. Поэтому пригодность контроля и исследуемой пробы оценивают до интерпретации. Корректная матрица не компенсирует потерю исходного измерения.
