CRT-P и CRT-D: устройство системы ресинхронизирующей терапии

Что означает CRT в названии устройства

CRT — cardiac resynchronization therapy, сердечная ресинхронизирующая терапия. Соответствующая имплантируемая система позволяет согласовывать электрическую активацию желудочков через предусмотренные каналы стимуляции. Для понимания её устройства важно отделять возможность выдать импульс, факт электрического захвата и клинический результат. Это три разных уровня оценки; ни один отдельный счётчик не описывает их все.

CRT-P обеспечивает функции электрокардиостимуляции. CRT-D дополнительно содержит возможности кардиоверсии-дефибрилляции. Буква D не обозначает повышенную мощность обычного стимуляционного импульса: речь идёт о дополнительном энергетическом тракте, детекции соответствующих событий и высоковольтной конфигурации. Выбор между классами относится к клиническому решению, а не к правилу «больше функций всегда лучше».

Классическая бивентрикулярная система включает генератор и электроды для предусмотренной регистрации и стимуляции. Конкретная архитектура может отличаться, в том числе при использовании иных способов активации проводящей системы. Возможности отдельной модели необходимо проверять по её назначению и разрешённым комбинациям. Здесь рассматриваются техническая логика CRT и контроль данных без подбора лечебных интервалов.

Генератор и электродная конфигурация

В многокамерном устройстве каждый канал имеет определённую роль. Он может обеспечивать регистрацию, стимуляцию либо сочетание этих функций в допустимых режимах. Само наличие нескольких гнёзд не объясняет алгоритм работы. В документации фиксируют, какой электрод подключён к какому порту, какие векторы разрешены и какие данные доступны для анализа.

Для традиционного левожелудочкового компонента используют соответствующий электродный путь и предусмотренную геометрию. Квадриполярный электрод предоставляет несколько контактных площадок, позволяя формировать различные разрешённые векторы. Четыре контакта не означают четыре независимо работающие камеры сердца. Это инструмент выбора электрической конфигурации в рамках конкретного генератора и электрода.

Сочетание генератора и электродов влияет на доступность функций и условия последующих обследований. Порт с подходящим названием не является достаточным подтверждением совместимости. Для исторически сложившейся системы сохраняют сведения обо всех оставшихся компонентах, включая заменённый генератор и установленные ранее электроды. Иначе документация описывает новый корпус, но не фактический имплантированный комплекс.

Время — самостоятельная характеристика системы

Для ресинхронизации важно не только наличие импульсов, но и их временное отношение к зарегистрированной активности. Устройство работает с событиями sensing и pacing, а не непосредственно с механическим сокращением каждой стенки. Поэтому электрические интервалы и механическая синхронность связаны, но не тождественны. Изменение одного программного числа нельзя описывать как гарантированное восстановление механики сердца.

Внутренние временные циклы учитывают обнаруженную собственную активность, заданные режимы и ограничения алгоритмов. В зависимости от модели некоторые параметры могут изменяться автоматически. Для интерпретации отчёта нужно знать, какие значения являются фиксированными, какие адаптируются и что именно отображено: настройка, измеренное значение или результат расчёта.

Название адаптивной функции не означает одинаковый механизм у разных производителей. В материалах Abbott Gallant и Medtronic Cobalt встречаются различные технологии оптимизации и оценки CRT. Их следует рассматривать как функции конкретных платформ. Нельзя переносить описание одного фирменного алгоритма на весь класс ресинхронизирующих систем, даже если маркетинговая цель сформулирована сходно.

Электрический захват и счётчик стимуляции

Стимуляционный импульс, зарегистрированный логикой устройства как выданный, не всегда равнозначен эффективному захвату миокарда. Возможны ситуации, когда стимул не формирует ожидаемого ответа или накладывается на собственную активность. В зависимости от платформы для уточнения используются предусмотренные диагностические функции и клиническая проверка. Простая доля выданных импульсов не заменяет такую оценку.

Фузия и псевдофузия описывают разные отношения между стимуляцией и собственной активацией. По одной отметке pacing в отчёте невозможно восстановить всю электрофизиологическую картину. Для анализа рассматривают поверхностную ЭКГ, внутрисердечные сигналы и доступные диагностические данные в контексте конкретной системы. Автоматическая метрика полезна, когда понятен её способ получения.

Некоторые платформы отдельно оценивают эффективность CRT. Это не повод считать одинаковыми показатели с похожими названиями. Необходимо проверить определение события, временное окно, исключения и доступность алгоритма для данного режима. Сравнивая отчёты после обновления ПО или замены аппарата, нельзя автоматически трактовать изменение метрики как изменение состояния пациента.

Порог стимуляции, ширина импульса и ресурс

Электрический порог рассматривается вместе с длительностью импульса и условиями измерения. Одна амплитуда без этих сведений неполно описывает требуемое воздействие. Два результата, полученные при разных длительностях или векторах, нельзя прямо сравнивать как один тренд. В отчёте должны сохраняться условия, позволяющие понять происхождение каждого значения.

Выбор вектора может менять характеристики стимуляции и нежелательные эффекты. Поэтому техническое преимущество многополюсного электрода заключается в доступности разрешённых конфигураций, а не в автоматической пригодности любой из них. Клиническая команда оценивает электрический ответ и ограничения. Инженерная задача — обеспечить точную идентификацию и доступность проверенной документации.

Энергопотребление связано с совокупностью работы каналов и функций. Высокая доля стимуляции, электрические параметры и дополнительные алгоритмы входят в индивидуальный сценарий использования. Заявленный ресурс батареи всегда имеет расчётные условия. Сравнение сроков службы без этих условий может ранжировать разные сценарии, а не собственно генераторы.

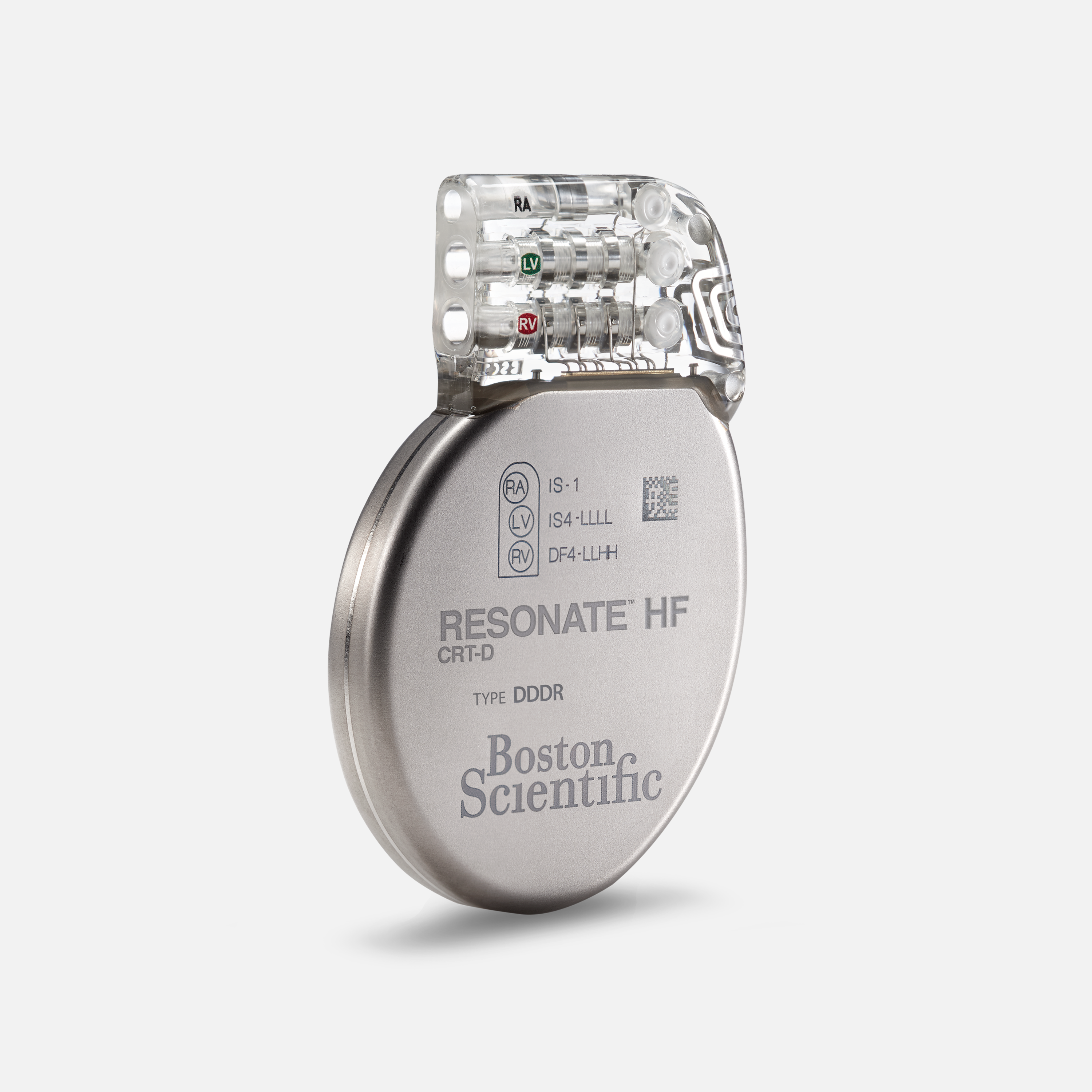

Что добавляет дефибрилляционная часть CRT-D

В CRT-D присутствуют высоковольтные элементы, которых нет в обычной CRT-P-архитектуре. Они влияют на конструкцию, характеристики батареи и электроды. Работа этой части подчиняется отдельным правилам детекции и воздействия. Наличие ресинхронизирующей функции не отменяет необходимости отдельно анализировать дефибрилляционные события и состояние соответствующего пути.

Сохранённая запись может содержать как сведения о длительной стимуляции, так и эпизоды тахиаритмий. Эти данные отвечают на разные вопросы. Снижение доли CRT, серия обнаруженных быстрых событий и изменение времени зарядки нельзя объединять одним общим заключением «аппарат работает хуже». Для каждого признака нужны его измерительный контекст и последовательность событий.

При передаче данных между специалистами важно указывать полный класс устройства. Слово «стимулятор» в бытовой речи может скрывать наличие высоковольтной функции. Это существенно для правильной идентификации, обследований и организации наблюдения. В технической карточке используют полное название модели и класса, а не только привычное сокращение.

Опрос, архив и удалённые данные

Сеанс опроса даёт набор сведений на определённый момент. Отдельные тренды охватывают предыдущий период, а сохранённые эпизоды могут иметь собственные ограничения памяти. Поэтому дата распечатки не всегда равна дате последнего события. Отчёт следует читать как несколько связанных временных рядов, а не как фотографию единственного текущего состояния.

Удалённый мониторинг упрощает доставку предусмотренных данных, но не превращает имплант в постоянно наблюдаемый врачом канал. Передатчик, соединение, сервер и организация просмотра формируют отдельную цепочку. Отсутствие нового уведомления может означать отсутствие события, отсутствие передачи либо отсутствие обработки сообщения. Эти состояния различают по служебной информации.

Для повторного анализа сохраняют отчёт и доступные исходные фрагменты в разрешённой информационной среде. Снимок экрана с одним процентом не позволяет проверить определения и контекст. При смене учреждения особенно важны сведения о генераторе, электродах, значимых изменениях и используемой платформе наблюдения. Они позволяют продолжить наблюдение без восстановления истории по косвенным признакам.

Разбор: высокий процент CRT, но вопрос об эффективности остаётся

Учебная ситуация: отчёт показывает высокую долю бивентрикулярной стимуляции, поэтому из него делают вывод о гарантированной эффективной ресинхронизации. Это логический скачок. Сначала уточняют определение счётчика: учитывает ли он выданный импульс или оценивает дополнительный признак ответа. Далее медицинский специалист сопоставляет электрические данные с доступными клиническими измерениями.

Полезный результат разбора — разделение трёх утверждений: устройство выдавало импульсы, получен определённый электрический ответ, наблюдается конкретный клинический эффект. Технический отчёт может хорошо подтверждать первое и частично второе, но не заменяет комплексную оценку третьего. Такая формулировка предотвращает как избыточную уверенность, так и необоснованное обвинение аппарата в неисправности.

Разбор: после замены генератора изменился тренд

Другой пример: старый и новый отчёты показывают разные значения показателя с похожим названием. Электроды остались прежними, поэтому различие сразу связывают с ухудшением их состояния. Однако нужно проверить определение метрики, период накопления, режим, вектор и версию алгоритма. Новый аппарат может формировать статистику иначе либо иметь ещё слишком короткий период наблюдения.

Правильная подготовка к передаче системы включает сохранение исходного отчёта и перечня компонентов. После замены формируют новую точку сравнения в пределах клинической проверки. Если условия совпадают, изменение заслуживает отдельной оценки; если нет, прямое вычитание двух цифр может быть методически неверным. История конфигурации здесь не менее важна, чем история чисел.

Что проверять в технической документации

Полезный комплект сведений включает модель генератора, типы электродов, портовую конфигурацию, доступные функции и поддерживаемый программатор. Для дистанционного наблюдения отдельно указывают совместимый интерфейс и сервис. Функция, упомянутая в описании семейства, может отсутствовать у конкретной модели либо требовать определённой версии. Это проверяют до построения рабочего процесса.

Документы по условиям МРТ относятся к системе в целом. Совместимость с обследованием нельзя устанавливать только по торговому названию нового генератора. Сохранившиеся электроды и другие обстоятельства могут менять оценку. В клинической организации должен быть маршрут проверки, позволяющий связать фактический комплект с действующей документацией без догадок.

Частые вопросы

CRT-D — это просто более мощный CRT-P?

Нет. CRT-D содержит дополнительную дефибрилляционную функциональность и соответствующий энергетический тракт. Отличие не сводится к повышению амплитуды стимуляции. Выбор класса определяется медицинской задачей и конфигурацией системы.

Квадриполярный электрод означает четыре камеры?

Нет. Речь идёт о нескольких контактных площадках одного электрода и доступных сочетаниях стимуляции. Число контактов не равно числу независимо стимулируемых камер. Возможности определяются парой «генератор — электрод».

Можно ли сравнивать проценты CRT у разных платформ?

Только после проверки определений, временного интервала и условий. Сходное название показателя не гарантирует одинакового способа подсчёта. Особенно осторожно сопоставляют метрики выданных импульсов и алгоритмической оценки эффективности.

Почему врачу нужны сведения о старых электродах?

Они остаются частью действующей системы после замены генератора. Их модель влияет на совместимость, интерпретацию измерений и условия обследований. Документация только на новый корпус не описывает весь имплантированный комплекс.
