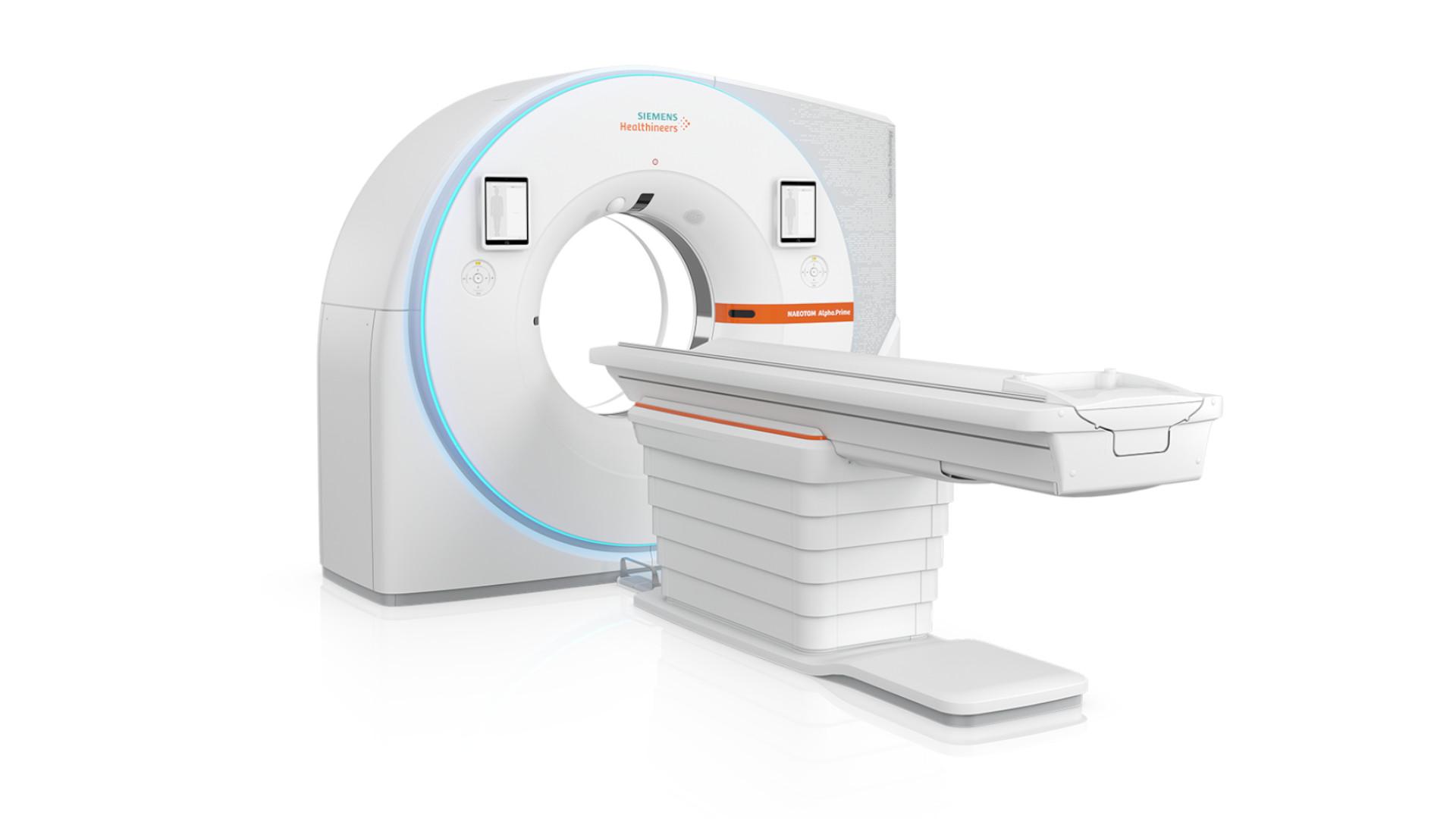

CTDIvol используют для описания радиационного выхода компьютерного томографа в стандартизованных условиях. Этот показатель необходим для контроля протоколов, но его нельзя напрямую трактовать как поглощённую дозу конкретного органа или индивидуальный риск. Корректный анализ начинается с фантома, режима сканирования и задачи сравнения.
Стандартизованный индекс и индивидуальная анатомия
Пациенты отличаются размерами, формой тела, составом тканей и положением относительно изоцентра. Для сопоставления оборудования требуется воспроизводимый объект измерения. В системе CTDI используют стандартные цилиндрические фантомы из полиметилметакрилата. AAPM указывает два распространённых диаметра: 16 и 32 см. В отчёте томографа должно быть понятно, к какому фантомному основанию относится значение.
Индекс, полученный для стандартного объекта, сохраняет полезность именно благодаря воспроизводимости условий. Он позволяет отслеживать изменение выхода при изменении параметров, контролировать стабильность и сравнивать однородные протоколы. Но анатомическое распределение поглощённой энергии в пациенте отличается от распределения в цилиндре. Подмена одного другим создаёт ложную точность.
Ситуация аналогична сравнению расхода энергии прибора в стандартизованном испытании: показатель характеризует режим, однако не описывает все обстоятельства конкретного использования. В КТ эта оговорка особенно существенна, поскольку размер пациента влияет и на поглощение, и на автоматическое управление экспозицией. Один и тот же числовой CTDIvol у двух пациентов не означает одинаковой органной дозы.
Как связаны CTDIw, pitch и CTDIvol
В классической схеме взвешенный индекс CTDIw объединяет измерения в центре и на периферии стандартного фантома. Для спирального режима при применимости соответствующей модели объёмный индекс учитывает шаг спирали: CTDIvol = CTDIw/pitch. Pitch представляет отношение перемещения стола за оборот к суммарной номинальной коллимации. Важно различать геометрию движения и автоматически выбранную токовую нагрузку.
Учебный расчёт: при CTDIw = 12 мГр и pitch = 1,2 получаем CTDIvol = 10 мГр. Если уменьшить pitch до 0,8, сохранив остальные условия и CTDIw, расчёт даст 15 мГр. Однако на реальном аппарате автоматическая система может одновременно изменить ток. Поэтому эта зависимость не является универсальным способом прогнозирования результата при переключении клинического протокола.
| Величина | Что характеризует | Чем не является |
|---|---|---|
| CTDIw | Взвешенную фантомную характеристику | Дозой определённого органа |
| Pitch | Геометрию подачи стола в спиральном режиме | Самостоятельным дозовым показателем |
| CTDIvol | Индекс выхода для выбранного режима | Индивидуальной дозой пациента |
| DLP | Индекс с учётом протяжённости сканирования | Прямой мерой биологического эффекта |
Для широких пучков, специальных режимов и современных систем расчётные процедуры имеют особенности. Медицинскому физику необходимо использовать применимую методику производителя и стандарта, а не переносить учебную формулу на любое исследование. Особенно осторожно интерпретируют режимы с движением стола, отличающимся от обычной спирали.
Почему нельзя сравнивать числа без указания фантома
Представим два отчёта с одинаковым названием исследования. В первом указан CTDIvol, нормированный к 16-сантиметровому фантому, во втором — к 32-сантиметровому. Простое отношение чисел не даёт корректного отношения экспозиций пациентов. Сначала необходимо привести сравнение к согласованному основанию по применимой методике. Постоянный «поправочный коэффициент на все случаи» здесь недопустим.
При выгрузке данных в систему дозового мониторинга размер фантома должен сохраняться вместе с индексом. Если поле потерялось, таблица выглядит аккуратно, но аналитический вывод становится ненадёжным. Особенно опасны автоматические рейтинги отделений или томографов, в которых смешаны разные анатомические области, возрастные группы и основания нормирования.
Проверка единиц не менее важна. CTDIvol выражают в мГр, DLP — в мГр·см. Перенос значения из соседней колонки или ошибочная подпись превращает корректный исходный отчёт в некорректный реестр. Такие ошибки обнаруживаются сравнением нескольких исходных исследований с результатом импорта, а не только визуальным просмотром сводной диаграммы.
SSDE уточняет оценку, но не решает все задачи
Size-Specific Dose Estimate учитывает размер пациента при преобразовании CTDIvol. В соответствующей методике используют размерный коэффициент и правильное фантомное основание. AAPM отдельно рассматривает водоэквивалентный диаметр, который учитывает ослабление излучения тканями, а не только внешние линейные размеры. Это позволяет приблизить оценку к физическим особенностям исследуемого объекта.
Однако SSDE нельзя автоматически объявлять точной дозой каждого органа. Органы имеют разную локализацию и могут попадать в область сканирования полностью или частично. Для индивидуальных органных оценок требуются дополнительные сведения и методы. Полезнее явно назвать величину и её ограничения, чем заменить слово «индекс» словом «доза», создавая впечатление законченного персонального расчёта.
| Задача | Подходящий набор сведений | Основное ограничение |
|---|---|---|
| Стабильность одного протокола | CTDIvol, фантом, параметры и версия | Не описывает анатомию пациента |
| Размерная коррекция | CTDIvol и применимая оценка размера | Не заменяет органную дозиметрию |
| Объём исследования | DLP, длина и число экспозиций | Требует проверки состава исследования |
| Органная оценка | Геометрия, область, параметры и расчётная модель | Имеет собственную неопределённость |
Автоматическая модуляция тока и среднее значение
При модуляции тока экспозиция изменяется вдоль тела и, в зависимости от системы, по углу вращения. Итоговый индекс может отражать усреднение по диапазону. Поэтому локальный участок с повышенным ослаблением нельзя анализировать только по одному общему числу. Для проверки нужны сведения о протоколе, топограмме, позиционировании и доступных параметрах модуляции.
Условный пример показывает проблему усреднения. Два исследования имеют одинаковый средний индекс, но в первом ток распределён относительно равномерно, а во втором заметно повышается на ограниченном участке. Совпадение среднего не доказывает совпадение пространственного распределения. Это не означает автоматически ошибку: распределение может соответствовать различной анатомии. Задача анализа — установить причину, а не оценивать число вне контекста.
При сравнении серий необходимо различать запланированное и фактически выполненное исследование. Предварительный экран настройки может содержать прогноз, а окончательный отчёт — результат выполненной экспозиции. Сохранение только снимка экрана до запуска не заменяет итоговой записи.
Контроль качества изображения обязателен
Снижение CTDIvol без оценки диагностической задачи не является достаточным доказательством оптимизации. Важны обнаружимость требуемых объектов, шум, пространственное разрешение, артефакты и устойчивость количественных измерений. Два протокола с одинаковым индексом могут формировать различное качество из-за спектра, реконструкции, размеров пациента и других факторов.
Обратная ошибка — считать более гладкую картинку доказательством сохранённой диагностической информации. Сильное сглаживание может уменьшать видимый шум и одновременно менять изображение небольших низкоконтрастных объектов. Поэтому проверка протокола объединяет дозовые показатели и оценку изображения, желательно с заранее сформулированной задачей и подходящими фантомными тестами.
| Вопрос перед сравнением | Что проверить | Риск пропуска |
|---|---|---|
| Одна ли задача? | Область и клиническое назначение | Сравнение несопоставимых протоколов |
| Одна ли нормировка? | Диаметр дозиметрического фантома | Ошибочный вывод по отношению индексов |
| Сопоставимы ли пациенты? | Размер и состав группы | Смешение анатомии и настроек |
| Сохранено ли качество? | Задачные характеристики изображения | Формальное снижение числа без пользы |
Практический разбор отчёта
При неожиданно высоком значении сначала проверяют правильность исследования и единиц, затем фантомное основание, размер пациента, состав экспозиций и фактические параметры. Если причина неясна, сравнивают с корректно подобранной группой и анализируют оборудование. Начинать с произвольного уменьшения тока нельзя: это меняет клинический протокол до установления причины расхождения.
В инженерном заключении полезно разделить три уровня: исходные данные достоверны; показатели рассчитаны и сопоставлены корректно; клиническое качество подтверждено ответственными специалистами. Эти утверждения требуют разных доказательств. Выполнение первого не даёт автоматически второго и третьего.
CTDIvol особенно полезен, когда остаётся тем, чем является: стандартизованным дозовым индексом с известными условиями. Его ограничения не обесценивают показатель. Напротив, правильное указание области применимости позволяет строить устойчивый контроль протоколов и не делать выводов, которые исходные данные не поддерживают.
Разбор двух внешне противоречивых результатов
В первом условном случае после изменения реконструкции шум изображения уменьшился, а CTDIvol остался прежним. Это ожидаемо, если экспозиция не менялась: обработка изображения не переписывает уже выполненное облучение. Ошибкой было бы заявить о снижении дозового индекса по одному улучшению внешнего вида. Для такого вывода необходим фактический отчёт нового режима, а также подтверждение его качества.
Во втором случае у более крупного пациента индекс оказался выше, но изображение всё равно шумнее. Само по себе это не парадокс и не доказательство недостаточной мощности томографа. Дополнительное ослабление может превышать компенсирующее действие выбранного режима. Для разбора нужны размерная характеристика, параметры экспозиции, ограничения автоматической системы и задача визуализации. Сравнение только двух итоговых чисел теряет причинную связь.
Третий вариант относится к статистике: средний индекс отделения снизился после увеличения доли исследований менее крупных пациентов. Без разделения по составу группы изменение можно ошибочно приписать оптимизации протокола. Полезно сравнивать сопоставимые подгруппы и сохранять распределение значений, а не только среднее. Даже корректно рассчитанная медиана не устраняет различия в клинической структуре потока.
Эти примеры показывают три независимые причины изменения впечатления о качестве: обработка, анатомия и состав выборки. Ни одна не требует немедленной перенастройки аппарата. Сначала устанавливают, какой фактор изменился, затем формулируют проверяемую гипотезу. Такой порядок экономит время и предотвращает технические вмешательства, не связанные с истинной причиной.
Внутренний журнал протоколов должен позволять восстановить именно эту последовательность: что было изменено, на какой группе оценено и каким результатом подтверждено. Название протокола без версии недостаточно, если под одним именем последовательно использовались разные параметры.
Технические материалы
AAPM Report 204: размерно-зависимая оценка SSDE; AAPM Report 220: водоэквивалентный диаметр; IAEA: системы мониторинга дозовых показателей.
