Самотестирование дефибриллятора и успешное включение не подтверждают все характеристики лечебного выхода. Энергия импульса, временная синхронизация и регистрация ЭКГ проверяются разными способами. Материал посвящён инженерной оценке на специализированном анализаторе без пациента и не является инструкцией по проведению кардиоверсии.
Выбранная энергия и измеренная энергия
Число, выбранное на панели, задаёт требуемую характеристику разряда в рамках реализации прибора. Фактическая переданная энергия определяется интегралом мощности во времени: E = ∫U(t)I(t)dt. Это не просто пиковое напряжение, умноженное на длительность, если форма импульса изменяется.
Для известной резистивной нагрузки можно использовать эквивалентные выражения E = ∫I²Rdt или E = ∫U²/Rdt. Анализатор измеряет импульс на предназначенной для этого нагрузке и рассчитывает необходимые параметры. Обычный мультиметр не заменяет такое оборудование по полосе, допустимым уровням и назначению.
Почему одинаковые джоули не описывают весь импульс
Разные временные формы могут передавать одинаковую энергию. Амплитуда, длительность и распределение между фазами при этом различаются. Поэтому проверка одного интегрального числа не исчерпывает оценку выходного сигнала.
Для учебной модели прямоугольного импульса при постоянном токе 10 А, сопротивлении 50 Ом и длительности 0,01 с энергия равна 10² × 50 × 0,01 = 50 Дж. Если ток уменьшить, а длительность увеличить, можно получить то же интегральное значение при другой форме. Это абстрактный расчёт, не настройка дефибрилляции.
| Параметр | Физический смысл | Почему нужен отдельно |
|---|---|---|
| Энергия | Интеграл мощности | Не задаёт однозначно форму импульса |
| Пиковое напряжение или ток | Максимальное мгновенное значение | Не определяет суммарную энергию без времени |
| Длительность и фазы | Временная структура | Важны для соответствия заявленной форме |
| Нагрузка | Условия передачи энергии | Влияет на измеряемую характеристику и алгоритм аппарата |
Нагрузка является частью испытания
Дефибриллятор взаимодействует с электрической нагрузкой. Современные системы могут изменять параметры импульса с учётом измеренного импеданса. Поэтому результат при одной тестовой нагрузке нельзя автоматически распространять на весь заявленный диапазон.
Fluke Biomedical описывает специализированные анализаторы с измерением энергии и тестированием ЭКГ; для разных моделей предусмотрены разные возможности нагрузок и принадлежностей. Даже внутри одной линейки совместимость аксессуаров требуется проверять отдельно. Нельзя подключать произвольный резистор вместо предназначенного анализатора.
Тестовый комплект должен выдерживать соответствующие импульсы и поддерживать проверяемую форму. Нагрузка, диапазон и режим измерения записываются в протокол. Слово «проверено на анализаторе» без указания условий недостаточно для воспроизводимости.
Синхронизация: распознавание события и задержка выхода
Синхронный режим связывает выходной импульс с определённым событием ЭКГ. Технически это цепочка: входной сигнал, его обработка, выделение опорного события и формирование разряда. Наличие метки на экране показывает работу части этой цепочки, но не измеряет автоматически всю временную задержку.
Для инженерной проверки используют предусмотренный симулированный сигнал и анализатор, способный оценивать временное соответствие. Начальную точку измерения определяют по методике. Задержка от опорного события и интервал от пользовательской команды — разные величины.

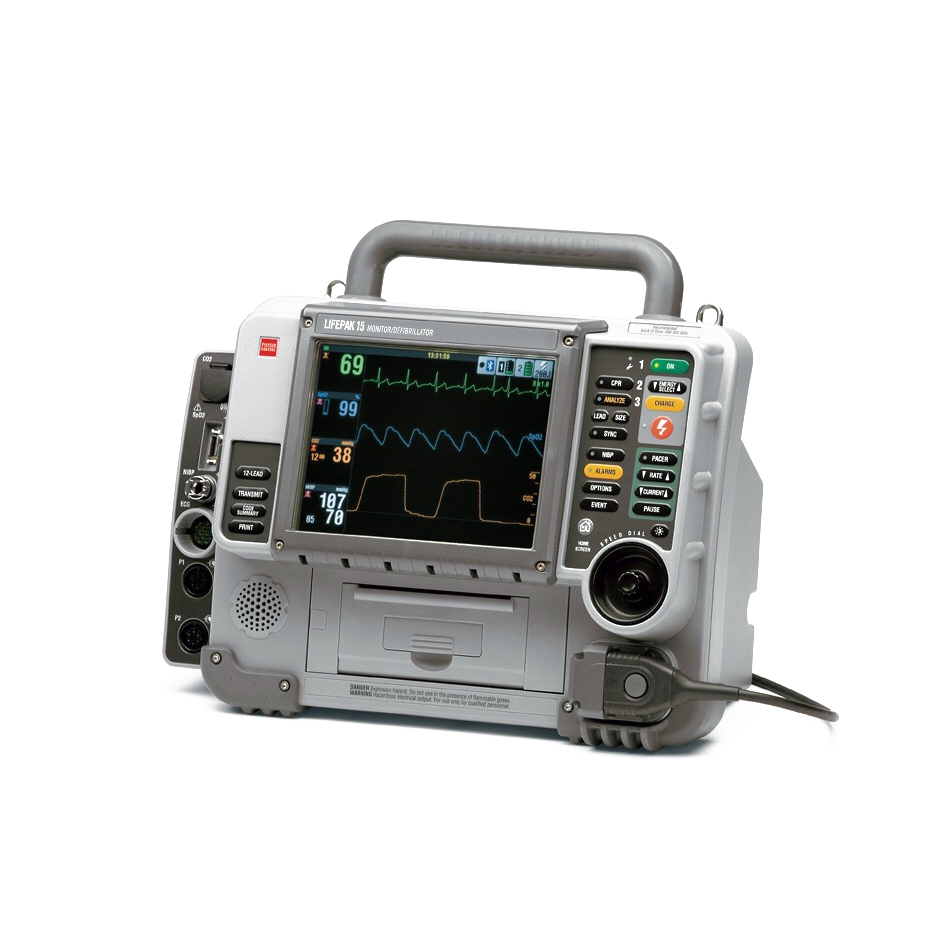

В инструкции LIFEPAK 15 отдельно описана возможность различного поведения синхронного режима после разряда в зависимости от конфигурации. Это показывает, почему ожидаемое состояние после теста нельзя угадывать по опыту работы с другим аппаратом. Проверяют фактическую конфигурацию и применимую документацию.
Учебный бюджет временной ошибки
Предположим, в условной измерительной цепочке задержка обработки составляет 20 мс, а формирования выхода — 15 мс. Сумма равна 35 мс. Если контрольное средство определяет опорную точку с неопределённостью, её также нужно учитывать. Числа не являются нормативом или характеристикой конкретного дефибриллятора.
При частоте дискретизации контрольной записи 1000 отсчётов в секунду шаг времени равен 1 мс; при 100 отсчётах — 10 мс. Это ограничивает подробность временного анализа. Однако высокая частота дискретизации сама по себе не гарантирует точность, если каналы имеют разные задержки или неверно выбрана опорная точка.
| Наблюдение | Что действительно установлено | Что ещё требуется |
|---|---|---|
| Есть метка синхронизации | Алгоритм отметил событие | Проверка правильности события и времени выхода |
| Измерена энергия | Получен интегральный результат на заданной нагрузке | Проверка остальных требуемых характеристик |
| Самотестирование пройдено | Встроенные проверки завершены успешно | Предусмотренный внешний контроль |
| ЭКГ отображается | Часть входного тракта работает | Соответствие качества и алгоритмов конкретной функции |
Качество ЭКГ и распознавание опорного события
Фильтрация, амплитуда и форма входного сигнала влияют на выделение события. При технической проверке используют сигналы, предусмотренные методикой, и фиксируют источник ЭКГ. Нельзя считать результат для одного простого тестового ритма доказательством правильной работы при любых входных формах.
Кабель ЭКГ и лечебный кабель выполняют разные функции, хотя в некоторых режимах система может получать сигнал через терапевтические электроды. Конкретный путь задаётся аппаратом. Для проверки важно знать, какой тракт фактически участвовал, иначе неисправность другого пути останется вне испытания.
Разбор: энергия соответствует, синхронизация не подтверждена
Инженер получил допустимое значение энергии на анализаторе и сделал общую отметку об исправности. Но временной тест не проводился. Такой результат подтверждает только проверенную характеристику в заданных условиях, а не всю функцию синхронного выхода.
Правильный протокол разделяет пункты: энергетический выход, время заряда, синхронизацию, мониторинг и другие требования применимой процедуры. Если часть пунктов не проверена, это прямо указывается. Нельзя заменять отсутствующий тест предположением, что исправный выход гарантирует исправную временную логику.
Разбор: результаты отличаются на двух анализаторах
При различии показаний сначала сопоставляют нагрузку, поддерживаемую форму импульса, диапазон и калибровку контрольных приборов. Также важно, измерялась ли одна и та же серия в одинаковых условиях питания и конфигурации. Разность не означает автоматически неисправность дефибриллятора.
Если один анализатор использует другой алгоритм для определённой формы импульса, это может влиять на результат. Руководство контрольного средства является частью методики. Не следует выбирать только тот прибор, который даёт более удобное соответствие допуску.
Погрешность и решение о соответствии
Условно измеренная энергия 98 Дж при выбранных 100 Дж отличается на −2%. Но заключение требует применимого допуска, нагрузки и неопределённости измерения. Нельзя объявить результат хорошим или плохим по проценту без этих условий.
Если результат близок к границе, неопределённость контрольного средства становится особенно значимой. Правило принятия решения определяют методика и система технического контроля. Округление показания до целого числа не должно скрывать пограничный результат.
Электропитание и готовность к следующему циклу
Время готовности зависит от состояния источника питания и условий теста. Проверка от внешней сети и проверка от аккумулятора характеризуют разные режимы. Наличие символа батареи не подтверждает её фактическую способность обеспечить заявленную работу под нагрузкой.
Последовательность испытаний может влиять на состояние аппарата и анализатора. Соблюдают интервалы и ограничения, указанные изготовителями. Это не область для импровизированного многократного разряда: высокоэнергетический выход требует специализированной процедуры и квалификации.
Интегрирование и границы измерительного окна
Энергия вычисляется по сигналу за определённый интервал. Если окно анализа не включает весь импульс, результат может быть занижен. Если измеритель некорректно обрабатывает переход между фазами, возможно другое искажение. Поэтому поддержка нужной формы импульса является содержательной характеристикой анализатора, а не формальной отметкой в перечне функций.
Знак напряжения и тока меняется при изменении полярности фазы, но физическая энергия, переданная пассивной нагрузке, не должна ошибочно взаимно уничтожаться при сложении. В резистивной модели выражение I²R остаётся неотрицательным. Это простая математическая проверка здравого смысла при анализе экспортированных данных, но не способ заменить сертифицированное контрольное средство самодельным расчётом.
Повторные измерения и состояние принадлежностей
Если серия показывает нестабильность, сохраняют все значения и последовательность условий. Причина может находиться в соединении, источнике питания, тестовой нагрузке или самом выходном тракте. Выборочное исключение неудобных результатов без предусмотренного основания делает итоговую оценку недостоверной.
Отдельно фиксируют, какой кабель участвовал в испытании. Проверка аппарата через один исправный кабель не подтверждает состояние другого кабеля, который затем будет использоваться. Принадлежности являются частью функционального пути, а их внешний осмотр и предусмотренные проверки дополняют измерение энергии.
После технических работ важно подтвердить не только отдельное число, но и требуемое исходное состояние системы. Это включает сохранённую конфигурацию, отсутствие оставленных тестовых подключений и документирование результата по принятому порядку. Общая эксплуатационная готовность не выводится из одного успешного измерения.
Если необходимые функции не поддерживаются имеющимся анализатором, корректный вывод — указать непроверенный пункт и применить подходящее средство. Имитация отсутствующего теста косвенным наблюдением не обеспечивает эквивалентного доказательства.
Что включить в технический протокол
| Раздел | Сведения |
|---|---|
| Оборудование | Модель, серийный номер, ПО и кабели |
| Контрольное средство | Анализатор, принадлежности, нагрузка и калибровка |
| Режим | Источник питания, выбранная функция и исходное состояние |
| Измерения | Энергия, временные параметры и другие пункты методики |
| Критерии | Документ, допуск и правило оценки |
| Завершение | Восстановление предусмотренной конфигурации и документированный результат |
Все описанные испытания относятся к стенду без пациента. Необходимо использовать предназначенное оборудование и не касаться опасных цепей. Материал объясняет измерительные задачи, но не заменяет сервисную инструкцию, допуск специалиста или клинический протокол.
Главная идея — проверять функции раздельно и затем оценивать систему целиком. Успешный разряд, правильная цифра энергии и видимая ЭКГ отвечают на разные вопросы. Только документированная совокупность требуемых тестов позволяет обоснованно судить о проверенных характеристиках.
