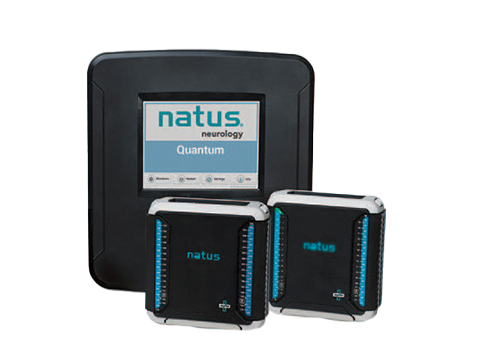

Электроэнцефалограф: что это, как регистрируется ЭЭГ и чем отличаются системы

Электроэнцефалограф — медицинская система для регистрации разностей электрических потенциалов, связанных с активностью головного мозга. При обычной скальповой электроэнцефалографии сигналы снимают электродами с поверхности головы. Аппарат усиливает слабые изменения напряжения, преобразует их в цифровые данные и представляет в виде кривых. Он не получает анатомическое изображение мозга, как томограф, и не определяет заболевание по одному числу на экране.

Термин «ЭЭГ» обозначает и метод исследования, и полученную запись — электроэнцефалограмму. Электроэнцефалографом называют оборудование. Современный комплект может включать компактный усилитель, электродный блок, компьютер, камеру, синхронизацию событий, программное обеспечение и архивный сервер. Поэтому сравнивать системы только по внешнему виду или количеству графиков на мониторе недостаточно.

От электрода до кривой: как устроена регистрация

Электрод обеспечивает контакт с кожей, а провод передаёт сигнал на вход усилителя. Значение имеет вся цепь: поверхность электрода, контактная среда, состояние кожи, разъём, кабель и входная электроника. Если контакт нестабилен, сложная программа не превращает испорченную запись в надёжное измерение. Именно поэтому контроль качества начинается до нажатия кнопки записи и продолжается в течение исследования.

Усилитель обрабатывает разность потенциалов между входами, подавляя часть синфазных помех. Затем аналого-цифровой преобразователь формирует последовательность отсчётов. Полученные данные имеют временную шкалу и привязку к электродам. На экране можно менять масштаб, расположение каналов и некоторые параметры представления, но утраченные при первоначальном измерении сведения таким способом не восстанавливаются.

Показываемая ЭЭГ не является прямой записью активности отдельного нейрона. Скальповые электроды воспринимают суммарные электрические явления после их распространения через ткани. Геометрия источников, проводимость тканей и расположение электродов влияют на наблюдаемую картину. Это объясняет, почему карта цветовой активности и локализация источника требуют отдельной методики, а не следуют автоматически из наличия множества каналов.

Электрод, вход, канал и монтаж — разные понятия

Электрод — физическая точка контакта. Вход усилителя — аппаратное подключение. Канал записи и канал отображения могут описывать разные части системы. Например, цифровая программа способна построить несколько вариантов отображения из одного набора записанных потенциалов. Увеличение количества строк на экране не означает, что при исследовании использовали больше независимых электродов.

Монтаж определяет, какие разности потенциалов представлены на кривых. При биполярном представлении сравниваются пары электродов; при референтном используется выбранный референтный сигнал. Один и тот же фрагмент выглядит по-разному в разных монтажах. Это не противоречие в записи, а изменение способа её представления. Корректное программное обеспечение должно позволять специалисту понимать происхождение каждого отображаемого канала.

Возможность перемонтажа зависит от того, какие данные сохранены. Если архив содержит только готовую картинку или печатный отчёт, полноценный пересмотр ограничен. Для длительного использования важны исходные цифровые сигналы, сведения о схеме электродов и параметры записи. Скриншот полезен для иллюстрации, но не заменяет исследование.

Рутинная, амбулаторная и длительная видео-ЭЭГ

Рутинная ЭЭГ организована как относительно короткое исследование в оборудованном помещении. Здесь важны удобство подготовки, стабильность электродного контакта, просмотр сигналов в реальном времени и формирование документированного результата. Продолжительность и содержание процедуры определяются задачей исследования и применяемым протоколом, а не названием аппарата.

Длительная видео-ЭЭГ требует непрерывного согласования сигналов и изображения. Прибор может сохранять электрическую активность часами, но если видеозапись потеряна или расходится по времени, часть клинического контекста исчезает. Поэтому проверяют не только усилитель, но и камеру, освещение, аудиоканал, сеть, дисковую подсистему и возможность восстановления после краткого сбоя.

Амбулаторный регистратор должен работать при перемещениях и вне стационарного рабочего места. Для него существенны масса с батареей, крепление, память, маркировка событий и надёжность разъёмов. Наличие беспроводной связи не гарантирует отсутствие потери данных: важно уточнить, записывает ли устройство локально во время разрыва соединения и как объединяются фрагменты после его восстановления.

Системы для отделений интенсивной терапии предъявляют дополнительные требования к организации наблюдения и работе рядом с другой медицинской техникой. Возможны дополнительные физиологические каналы и инструменты длительного просмотра. Однако интеграция с монитором пациента, количественный анализ и возможность работы с определёнными электродами должны подтверждаться для конкретной конфигурации.

Какие характеристики действительно определяют возможности

Частота дискретизации показывает, как часто цифровой тракт получает отсчёты. Её оценивают вместе с полосой пропускания, настройками фильтров и задачей регистрации. Большое значение в рекламной таблице не означает автоматически лучшую повседневную ЭЭГ. Важно, доступно ли оно одновременно на нужном числе входов и не меняется ли при включении дополнительных каналов.

Разрядность преобразователя описывает цифровое представление амплитуды, но не является самостоятельной мерой качества всей системы. Собственные шумы, диапазон входного сигнала, устойчивость к помехам и электродный контакт могут быть важнее. Полезно просить демонстрацию реальной записи с возможностью просмотра исходных сигналов, а не оценивать усилитель исключительно по числу бит.

Фильтры ограничивают частотный состав отображаемого сигнала. Они помогают рассматривать запись, однако способны менять форму быстрых и медленных компонентов. Поэтому должны быть различимы настройки регистрации и настройки последующего просмотра. Сохранение исходных данных и истории параметров позволяет понять, как был получен конкретный фрагмент в заключении.

Контроль импеданса характеризует электрический контакт, но не заменяет наблюдение за кривыми. Контакт может измениться после движения, натяжения провода или высыхания среды. Хорошая система облегчает обнаружение проблемного входа и документирование технического события. Значения допустимого контакта, способ проверки и порядок подготовки берут из методики и инструкции к используемым электродам.

Артефакты: почему техника иногда записывает не то, что ожидают

Движения глаз, напряжение мышц, пульсация и движение кабелей способны создавать сигналы, заметные в электроэнцефалограмме. Артефакт — не обязательно неисправность прибора: иногда это реальная электрическая активность другого происхождения. Дополнительные каналы и видео помогают понять её связь с движением или физиологическим событием, но не отменяют экспертного анализа.

Сетевая помеха и нестабильный контакт могут проявляться иначе, чем двигательный артефакт. Если пытаться решить любую проблему усилением фильтрации, запись станет внешне аккуратнее, а причина останется. Практический подход состоит в поиске источника: конкретного электрода, разъёма, кабеля, внешнего оборудования либо условий помещения. Технические изменения отмечают по времени, чтобы специалист видел контекст.

Автоматические алгоритмы обнаружения событий и количественные тренды сокращают объём первичного просмотра, но зависят от качества исходной записи. Тренд представляет обработанные данные и не заменяет обращение к исходной ЭЭГ. При сравнении программ выясняют, можно ли быстро перейти от отмеченного события к соответствующему сигналу и видеокадру, а также сохранить решение специалиста отдельно от автоматической отметки.

Шесть критериев комплектации кабинета

Первый критерий — перечень исследований. Рутинная ЭЭГ, длительное видео-наблюдение, амбулаторная регистрация и специализированные методики требуют разной организации. Перечень нужно описать до выбора усилителя. Это позволяет отделить необходимые функции от привлекательных, но неиспользуемых программных дополнений и не забыть обязательные принадлежности.

Второй критерий — электродное хозяйство. Проверяют размеры и варианты фиксации, совместимость разъёмов, запас расходных материалов, допустимую обработку и срок замены. Шапочка удобна только при правильном подборе и соответствии методике. Одноразовые и многоразовые принадлежности требуют разных процессов хранения и подготовки; их нельзя сравнивать исключительно по цене одной упаковки.

Третий критерий — непрерывность данных. Для длительных исследований оценивают питание, резервное сохранение, локальную память усилителя, сетевое подключение и поведение при сбое. Демонстрация восстановления после отключения связи полезнее обещания «стабильной работы». Сценарий испытания должен быть согласован и не проводиться на пациенте.

Четвёртый критерий — рабочее место врача. Важны скорость перемещения по записи, изменение монтажа, удобство отметок и сравнение фрагментов. Дополнительная лицензия просмотра может требоваться на другом компьютере. Поэтому количество мест записи и количество мест анализа указывают раздельно, вместе с условиями удалённого доступа.

Пятый критерий — архив и обмен. Следует заранее проверить экспорт сигналов, видео и отчёта, сохранение обозначений каналов и временной шкалы. Упоминание стандартного формата не гарантирует переноса всех служебных отметок. Для совместимости лучше выполнить пробный экспорт и открыть его в целевой системе, проверив несколько событий вручную.

Шестой критерий — обслуживание. Необходимо понимать, кто диагностирует неисправность усилителя, поставляет электроды, обслуживает камеру и поддерживает программную базу. Обновление операционной системы без проверки совместимости способно нарушить работу периферии. Сервисный план должен охватывать весь комплект, а не только медицинский блок.

Разбор типичных ошибок выбора

Пример сравнения двух предложений

Предположим, один поставщик предлагает больше каналов и одну рабочую станцию, а другой — меньше каналов, но отдельное место просмотра и проверенную видеоинтеграцию. Для кабинета рутинной ЭЭГ первый комплект может быть избыточен по входам, а для длительного наблюдения второй может оказаться удобнее по процессу. Вывод зависит от задач: сравнение начинается с маршрута исследования, а не с ранжирования единственного числа.

В таблице комплектации полезно отдельно указать усилитель, электроды, средства фиксации, камеру, микрофон, фотостимулятор при необходимости, компьютер, монитор, архив, лицензии и обучение. Напротив каждого пункта отмечают базовую поставку или опцию. Такой документ помогает увидеть, почему два внешне похожих предложения обеспечивают разный фактический объём работы.

Приёмка и повседневный контроль

При приёмке проверяют идентификацию комплектующих, документы, программные версии, распознавание входов, тестовую запись и сохранение данных. Отдельно демонстрируют синхронизацию видео и отметок, экспорт и восстановление архива. Результаты фиксируют так, чтобы при дальнейшем изменении конфигурации было с чем сравнить новое состояние.

В повседневной работе важны осмотр кабелей и разъёмов, контроль контакта, проверка свободного места и доступности архива. Нельзя считать наличие файла подтверждением полноценной записи: нужно убедиться, что нужные каналы и видео действительно сохранены. После обновления ПО полезна проверка на тестовом исследовании, включая повторное открытие и экспорт.

Связанные материалы энциклопедии

Чем диагностическая ЭЭГ отличается от обработанных показателей мониторинга анестезии

Частые вопросы

Чем электроэнцефалограф отличается от электрокардиографа? Оба регистрируют биоэлектрические сигналы, но предназначены для разных органов, схем электродов и методов анализа. Совпадение принципа усиления напряжения не делает аппараты взаимозаменяемыми. ЭКГ-канал внутри ЭЭГ-системы помогает сопоставлять события, но не превращает её в полноценный кардиологический комплекс.

Можно ли поставить диагноз автоматически? Программные отметки, карты и тренды являются инструментами анализа. Их значение зависит от исходной записи, технического качества и клинического контекста. Поэтому при выборе ПО оценивают прозрачность обработки и возможность экспертного пересмотра, а не обещание полностью самостоятельного заключения.

Всегда ли больше каналов лучше? Дополнительные входы расширяют возможности определённых исследований, но не компенсируют неправильную подготовку, плохой контакт и отсутствие необходимых принадлежностей. Число каналов должно соответствовать методике. Избыточная конфигурация оправдана, если её преимущества действительно используются.

Можно ли переносить архив между системами? Иногда можно перенести сигналы в стандартном формате, но видео, события и разметка способны требовать отдельных файлов или фирменного просмотрщика. Совместимость подтверждают пробной передачей. Для длительного хранения заранее определяют, какие элементы исследования должны оставаться доступными независимо от смены компьютера.
