Электрокардиограф — медицинский прибор для регистрации разности электрических потенциалов, возникающей при работе сердца, и представления этих сигналов в виде электрокардиограммы. Он измеряет электрический сигнал на поверхности тела; механические сокращения, кровоток и анатомию сердца непосредственно не показывает. Поэтому ЭКГ, эхокардиография и мониторирование решают разные задачи и не заменяют друг друга.
При выборе электрокардиографа важны не только размер экрана и количество линий на распечатке. Качество результата зависит от электродов и кабеля пациента, входного усилителя, цифровой обработки, алгоритма измерений и правильной привязки записи к пациенту. Полезно рассматривать аппарат как часть диагностического процесса: от идентификации человека до врачебного заключения и хранения исходного сигнала.
Как устроен электрокардиограф
Сигнал поступает с электродов через кабель пациента во входной измерительный тракт. Усилитель выделяет небольшую разность потенциалов на фоне помех. Далее аналоговый сигнал преобразуется в цифровую последовательность, обрабатывается и отображается на экране. Программное обеспечение может находить характерные точки комплекса, измерять интервалы и формировать предварительную интерпретацию.
Плохой контакт электрода способен испортить запись независимо от класса аппарата. Напротив, высокая частота дискретизации сама по себе не гарантирует качественную ЭКГ, если электроды установлены неправильно, пациент двигается или в запись внесено чрезмерное сглаживание. Источник проблемы нужно искать по всей цепочке регистрации.
Термопринтер — только один из способов вывода. Цифровая запись может передаваться в архив, рабочую станцию или медицинскую информационную систему. При этом картинка или PDF с кривой и полноценный цифровой сигнал — разные форматы: по изображению нельзя автоматически повторить все измерения, доступные на исходных данных.
Почему 12 отведений — не 12 электродов
Отведение описывает способ наблюдения электрического поля сердца, а электрод является физическим контактом с телом. Стандартную 12-отведённую ЭКГ получают с использованием десяти электродов. Часть отведений рассчитывается из зарегистрированных потенциалов; это не делает их произвольными или второстепенными.

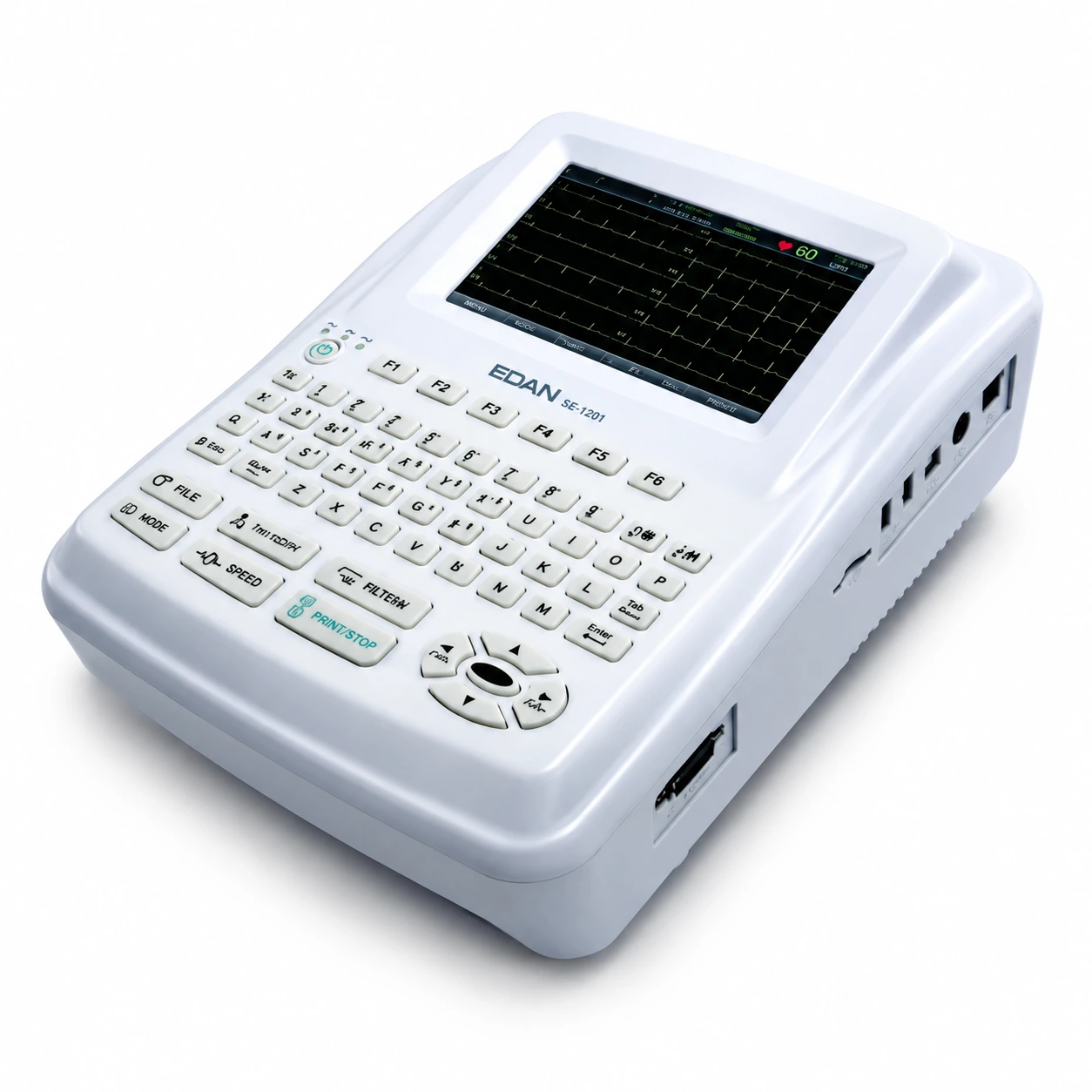

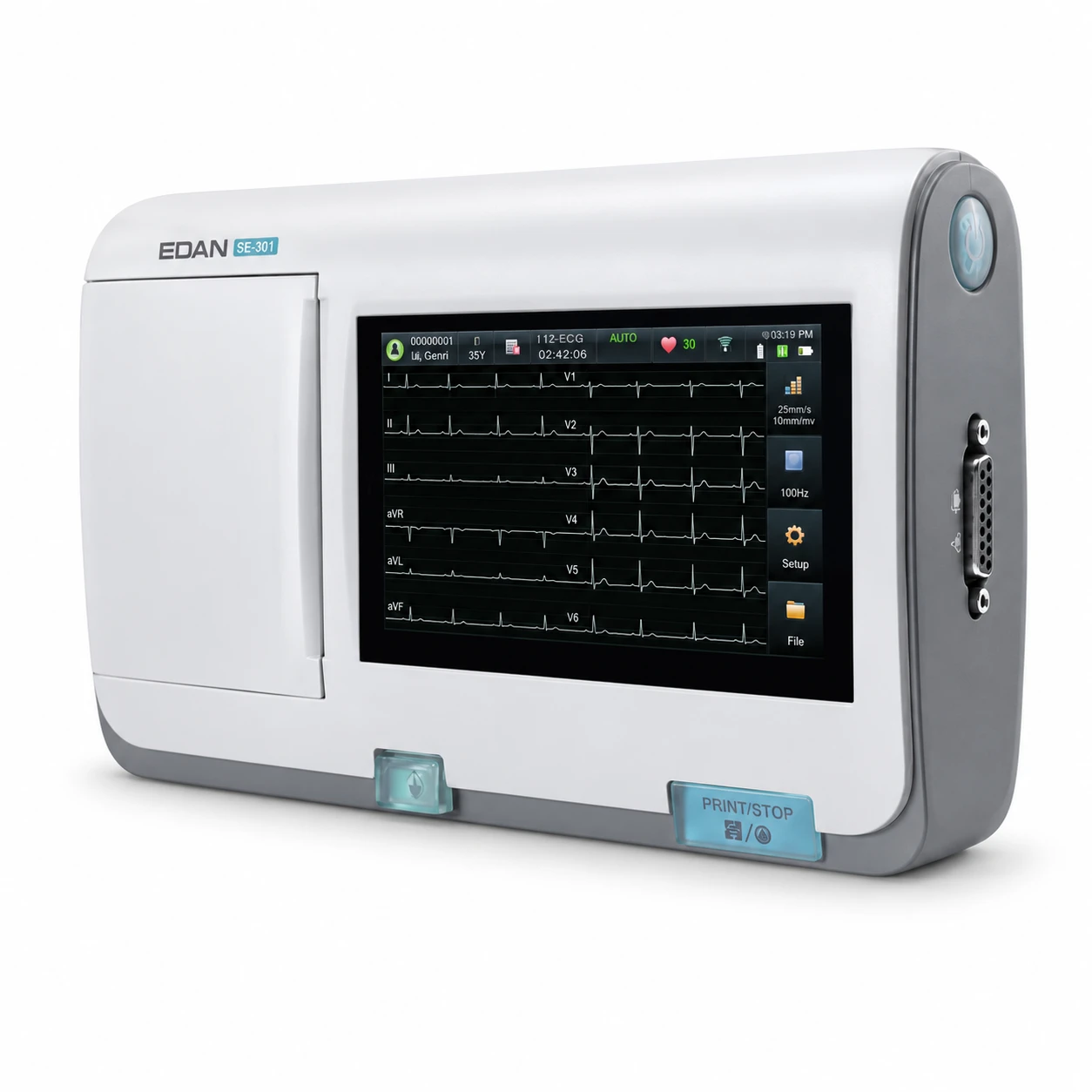

Надпись «трёхканальный» может относиться к числу одновременно печатаемых кривых. Такой прибор способен регистрировать стандартную 12-отведённую ЭКГ, если это предусмотрено его конструкцией. Поэтому в техническом задании отдельно уточняют число одновременно регистрируемых сигналов, набор отведений, формат печати и способ хранения. Сравнивать аппараты только по слову «каналы» некорректно.
| Характеристика | Что означает | Что проверить |
|---|---|---|
| Отведения | Электрические проекции, в которых представлен сигнал | Стандартный набор и поддержка дополнительных схем при необходимости |
| Каналы печати | Количество кривых, выводимых одновременно | Форматы листа, длительность фрагмента, читаемость заключения |
| Одновременное получение | Регистрация сигналов в один временной интервал | Что сохраняется: синхронная запись или последовательные фрагменты |
| Цифровой архив | Хранение исследования после регистрации | Доступен ли исходный сигнал, а не только изображение |
| Автоматический анализ | Расчёт параметров и предварительное заключение | Возрастная область применения и возможность врачебной коррекции |
Какие бывают системы регистрации ЭКГ
Электрокардиограф покоя предназначен для диагностической записи в течение ограниченного интервала. Портативное исполнение облегчает перемещение между кабинетами и палатами, но требует оценки автономности, массы комплекта и способа безопасной передачи результатов. Настольная или компьютерная система может быть удобнее при большом потоке исследований и работе с централизованным архивом.
Холтеровский регистратор рассчитан на длительное амбулаторное наблюдение. Он отличается организацией памяти, электродной системой, алгоритмами анализа событий и рабочим процессом. Нагрузочная система синхронизирует регистрацию с контролируемой нагрузкой и включает дополнительное оборудование. Монитор пациента в первую очередь обеспечивает наблюдение и тревоги. Наличие на нём ЭКГ не позволяет автоматически считать его равноценной заменой диагностическому электрокардиографу.
Фильтры: почему более гладкая кривая не всегда лучше
Фильтры могут уменьшать дрейф изолинии, сетевую помеху и высокочастотные составляющие. Вместе с помехой при неподходящих настройках изменяется полезный сигнал. Это особенно существенно при оценке небольших отклонений, быстрых компонентов и автоматических измерений. Врач должен видеть, с какими настройками получена запись, а учреждение — определить воспроизводимый порядок её регистрации.
Для закупки важно выяснить, сохраняется ли исходная информация до выбранной обработки, можно ли повторно просмотреть её с другими параметрами и какие настройки попадают в отчёт. Универсального «лучшего фильтра» для любой задачи нет. Значения из инструкции конкретного прибора нельзя переносить на другой аппарат без проверки.
Шесть критериев выбора
Первый критерий — диагностическая задача и группы пациентов. Уточняют регистрацию покоя, дополнительные отведения, специальные режимы и допустимость использования алгоритмов у детей. Общее название алгоритма не подтверждает одинаковую работу во всех возрастных группах.
Второй — качество регистрации. Проверяют индикацию контакта электродов, обнаружение перепутанных подключений, отображение сигнала до сохранения и доступность повторной записи. Эти функции уменьшают организационные ошибки, но не отменяют проверки оператором.
Третий — поток исследований. Важны скорость ввода данных, считывание идентификатора, получение списка назначений, удобство очистки оборудования и время передачи результата. Большая встроенная память не решает проблему ошибочной идентификации.
Четвёртый — интеграция. Согласовывают формат обмена, программные лицензии, сетевые ограничения и работу без связи с сервером. Поддержка интерфейса в брошюре не означает готового подключения к конкретной информационной системе.
Пятый — расходные материалы и обслуживание. Оценивают совместимые электроды, ресурс кабелей, доступность бумаги, аккумулятора и сервисной поддержки. Разъёмы одинакового внешнего вида не доказывают электрическую совместимость.
Шестой — проверка результата врачом. Должны быть понятны порядок редактирования заключения, сохранение первоначальной версии и указание ответственного специалиста. Автоматическая интерпретация является вспомогательной функцией, а не самостоятельным диагнозом.
| Ситуация | Предпочтение при оценке | Недостаточный критерий |
|---|---|---|
| Палатные исследования | Автономность полного комплекта, устойчивая тележка, передача результатов | Только масса корпуса |
| Большой поток в кабинете | Идентификация, рабочий список, быстрый архив, удобство очистки | Только скорость печати |
| Несколько подразделений | Единый архив, права доступа, согласованные форматы | Наличие Wi-Fi без проекта интеграции |
| Детская практика | Подтверждённая область применения, подходящие принадлежности | Надпись «педиатрия» без пояснений |
Практический разбор: аппарат печатает три линии
В предложении указаны три канала, и закупочная группа предполагает, что аппарат регистрирует только три отведения. Правильное действие — уточнить архитектуру регистрации и формат отчёта. Если прибор одновременно получает стандартные двенадцать отведений, но печатает их несколькими группами, ограничение касается вывода, а не обязательно состава диагностических данных.
Другая ситуация: в архив передаётся только PDF. Врач может просмотреть документ, но централизованный повторный анализ исходных сигналов может быть недоступен. Это не делает аппарат непригодным автоматически; ограничение нужно сопоставить с реальным рабочим процессом до покупки, а не после подключения.
Что включить в приёмочную проверку
Проверяют комплектность кабелей и электродных принадлежностей, работоспособность принтера, аккумулятора и интерфейсов, соответствие времени и идентификаторов в отчёте. Инженерные испытания выполняют с подходящими средствами проверки и по документации оборудования. Демонстрационная кривая на экране не является подтверждением метрологических характеристик.
Отдельно проводят пробный путь исследования: назначение, регистрация, сохранение, передача, врачебная проверка и повторное открытие. Именно такая проверка обнаруживает потери кириллицы, смешение идентификаторов, неверный формат даты и отсутствие нужных параметров в конечном документе.
Ответы на частые вопросы
Нужен ли электрокардиограф, если есть монитор? Это зависит от задач, но диагностическую ЭКГ покоя и непрерывное мониторирование нельзя считать одинаковыми процедурами. Нужно сравнивать предназначение и характеристики конкретных систем.
Можно ли доверять автоматическому заключению? Оно помогает структурировать оценку, но требует проверки врачом с учётом качества записи и клинического контекста. Исправление электродной ошибки важнее повторного запуска алгоритма на той же плохой записи.
Что важнее: экран или архив? Экран нужен для контроля регистрации, архив — для сохранения и последующей работы. Их оценивают как последовательные части одного процесса, а не как взаимозаменяемые преимущества.
Как читать спецификацию измерительного тракта
Полоса пропускания описывает частоты, которые тракт передаёт с заданными свойствами. Частота дискретизации показывает, сколько отсчётов выполняется за единицу времени. Это взаимосвязанные, но разные характеристики. В спецификации могут фигурировать частоты внутренней обработки, сохранения и анализа; сравнивать нужно одноимённые величины в одинаковых условиях.
Амплитудное разрешение относится к представлению сигнала, а скорость развёртки — к его визуальному отображению. Изменение масштаба на бумаге не повышает точность измерительного тракта. Аналогично увеличение диагонали облегчает просмотр, но не исправляет недостаточную исходную информацию. Хорошее техническое задание отделяет измерение, обработку и вывод.
Способность подавлять общую помеху характеризует входной тракт при определённых условиях испытаний. Реальная запись зависит также от симметрии контактов, кабелей и среды. Поэтому оценку паспортных чисел дополняют проверкой рабочего процесса и техническими испытаниями, а не заменяют одной демонстрационной записью.
| Термин | Объяснение | Типичная ошибка сравнения |
|---|---|---|
| Полоса сигнала | Какие частотные составляющие сохраняются трактом | Считать любую фильтрацию улучшением |
| Дискретизация | Частота получения цифровых отсчётов | Сравнивать внутреннюю частоту с частотой экспортированного файла |
| Усиление отображения | Масштаб кривой по вертикали | Путать крупную кривую с большей чувствительностью |
| Скорость развёртки | Масштаб времени на экране или бумаге | Сравнивать интервалы без учёта масштаба |
Сценарий интеграции: исследование без повторного ввода
Представим кабинет, где направление уже существует в информационной системе. Желательный путь — выбрать пациента из рабочего списка, получить запись, проверить её и вернуть результат в нужную историю. При согласовании проекта уточняют, какие этапы поддерживает сам аппарат, а какие выполняет отдельный программный модуль.
На демонстрации используют тестовую запись без персональных данных и проверяют весь путь. Оценивают повторное открытие документа, отображение кириллицы, доступность графиков и связь с назначением. Если часть операций остаётся ручной, её отражают в рабочей процедуре. Сам факт подключения сетевого кабеля не означает, что интеграция завершена.
Для передвижной работы важен сценарий временного отсутствия сети: как аппарат сохраняет исследования, предотвращает смешение пациентов и передаёт накопленные записи после восстановления связи. Проверка таких условий делает выбор конкретным: можно оценить ожидаемую работу персонала, а не абстрактное преимущество беспроводного интерфейса.
