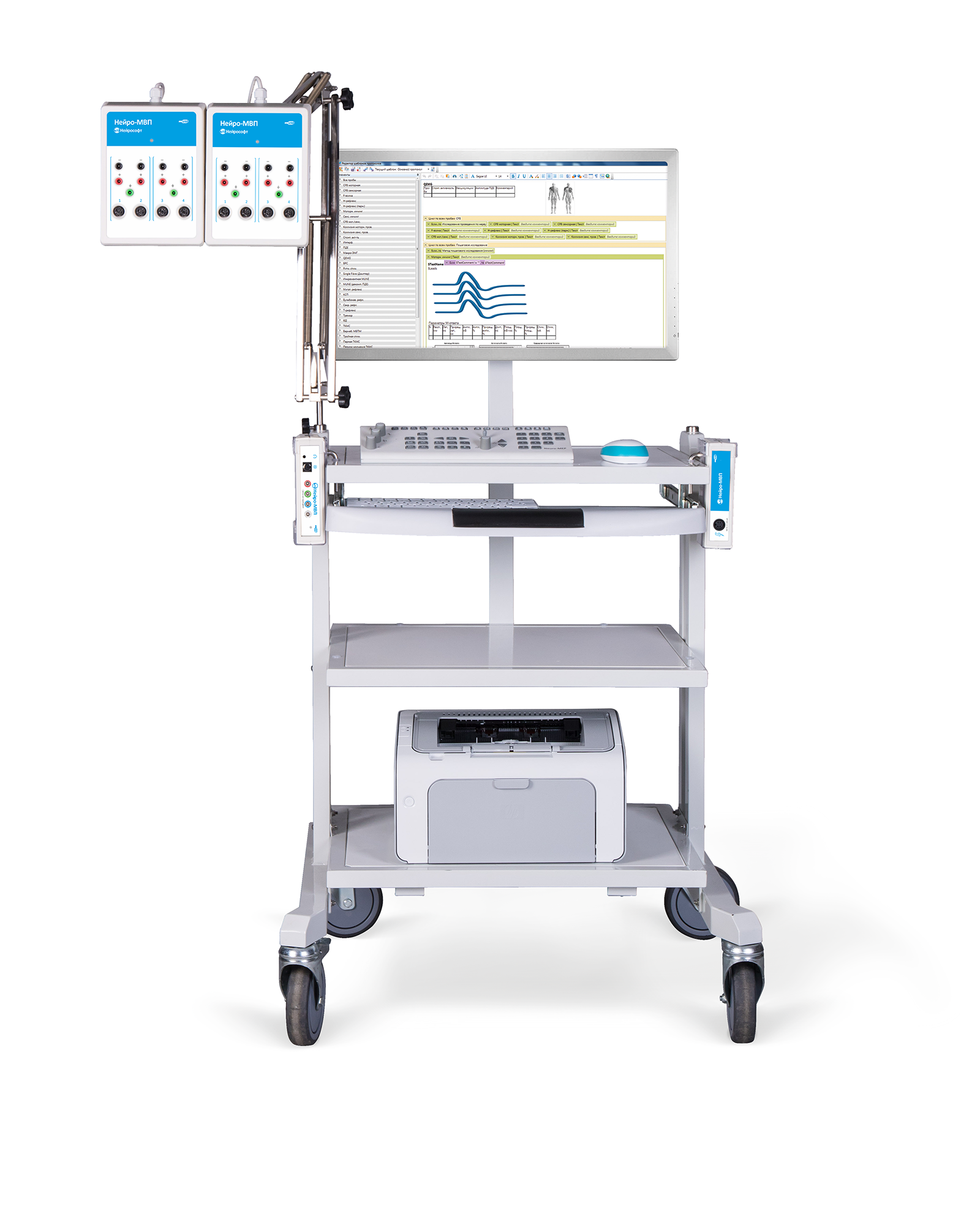

Электронейромиограф — медицинский диагностический комплекс для регистрации и анализа электрической активности нервно-мышечной системы. В зависимости от оснащения он поддерживает исследование проведения по периферическим нервам, электромиографию и отдельные методы вызванных потенциалов. Это измерительная система, а не аппарат для лечебной электростимуляции. Общий термин «ЭНМГ» объединяет процедуры с разными электродами, сигналами и требованиями к подготовке.
В повседневной речи электронейромиограф нередко называют электромиографом. Само название не позволяет определить комплектацию: один комплекс предназначен для ограниченного набора исследований, другой включает несколько каналов регистрации и дополнительные стимуляторы. При выборе нужно установить, какие методы действительно доступны аппаратно, какие включены в лицензию и какие требуют отдельных принадлежностей.
Какие задачи объединяет система
При исследовании нервной проводимости электрический стимул вызывает регистрируемый ответ. Программа сопоставляет момент стимула и форму сигнала, помогает измерять временные и амплитудные характеристики. Результат зависит не только от электроники, но и от расположения электродов, измерения расстояний, температуры тканей и качества выполнения процедуры. Аппарат не заменяет методику исследования.
Игольчатая электромиография регистрирует электрическую активность мышцы с помощью специального электрода. Здесь важны иной характер сигнала, визуальное и звуковое представление, управление чувствительностью и сохранение выбранных фрагментов. Наличие поверхностных электродов в комплекте не означает готовность к игольчатой методике. Инвазивные процедуры выполняются подготовленным медицинским специалистом с предусмотренными принадлежностями.
Вызванные потенциалы представляют отдельную группу методов: для них необходимы соответствующие стимулы, каналы и программные пакеты. Зрительная стимуляция, акустическая стимуляция и электрическая стимуляция не взаимозаменяемы. Указание «ЭМГ/ЭНМГ/ВП» в названии семейства оборудования ещё не подтверждает присутствие каждого из этих вариантов в поставляемом исполнении.
Основные узлы электронейромиографа
Входной усилитель получает малые сигналы через регистрирующие электроды. Блок стимуляции формирует предусмотренное воздействие и сообщает системе его момент. Компьютер хранит цифровую запись, выполняет измерения и оформляет результат. Управление может быть вынесено на отдельную клавиатуру, ручной стимулятор или педаль. Эти элементы влияют на рабочий процесс, хотя не всегда заметны в краткой спецификации.
Регистрирующий тракт должен принимать слабый ответ на фоне значительно более выраженного артефакта стимула. После стимуляции усилителю необходимо восстановить рабочий режим. Поэтому общая разрядность преобразователя не описывает всех свойств комплекса: имеют значение входные ограничения, собственный шум, подавление помех и поведение при стимуляционном артефакте.
| Узел | Что обеспечивает | Что следует выяснить |
|---|---|---|
| Усилитель | Приём и оцифровку биоэлектрического ответа | Число одновременно работающих каналов и совместимые электроды |
| Электростимулятор | Синхронизированный стимул для предусмотренных методов | Варианты управления, принадлежности и разрешённые режимы применения |
| Регистрирующие электроды | Контакт с тканями в рамках конкретной методики | Поверхностные или игольчатые варианты, разъёмы и расходные материалы |
| Средства акустической или зрительной стимуляции | Дополнительные исследования вызванных потенциалов | Включены ли оборудование и программная лицензия |

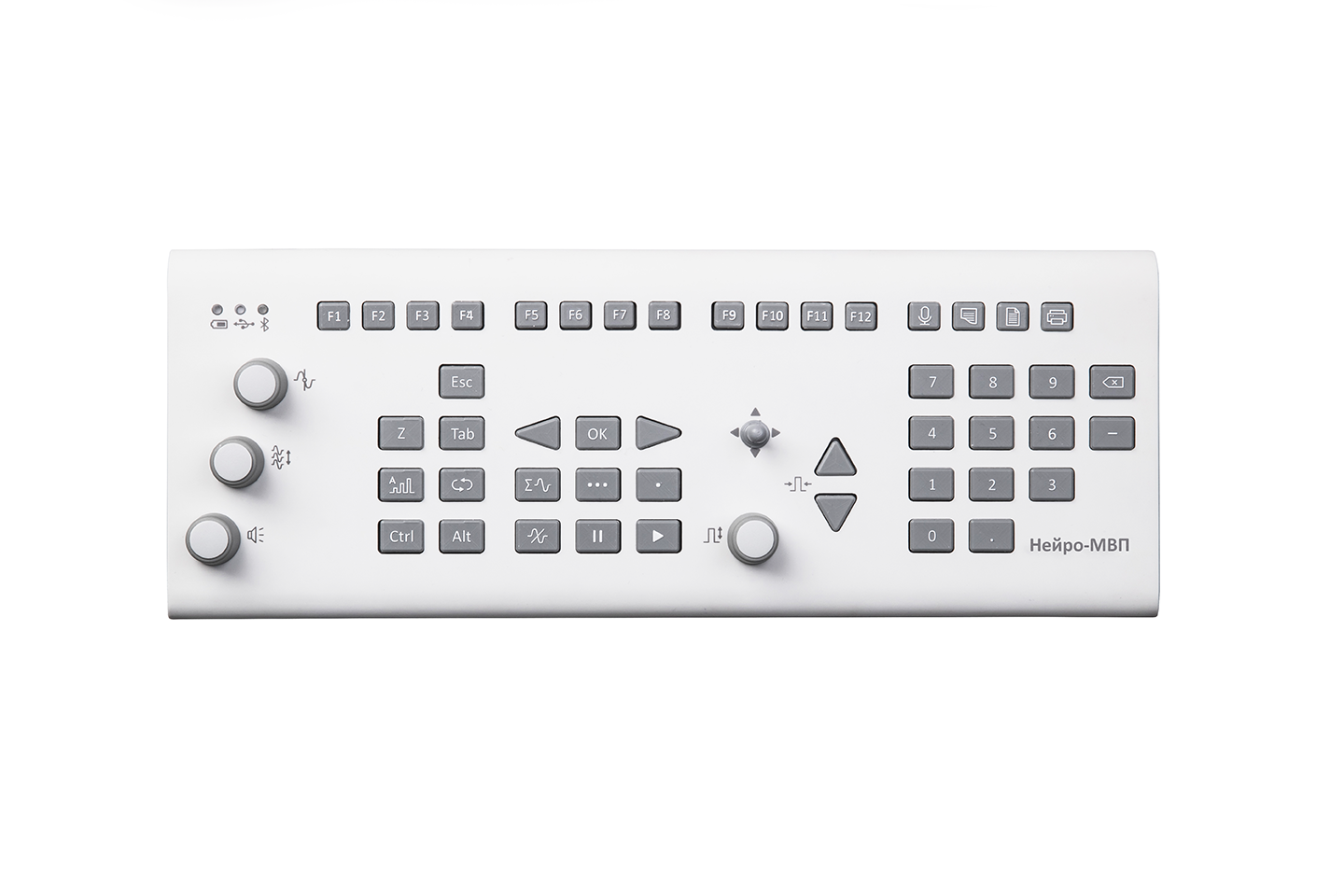

| Панель управления и педаль | Доступ к часто используемым действиям | Удобство работы без постоянного переключения между пациентом и компьютером |
| Программное обеспечение | Измерения, архив и оформление исследования | Ручную проверку маркеров, хранение исходных сигналов и экспорт |
Что измеряется, а что рассчитывается
Амплитуда, длительность и временное положение ответа описывают разные его свойства. Выбор точки измерения зависит от методики и типа сигнала. Автоматическая установка маркера удобна, но специалист должен видеть исходную кривую и иметь возможность скорректировать положение метки. Иначе ошибка распознавания превращается в формально точное число в отчёте.
Скорость проведения является расчётным показателем, для которого нужны корректные временные и пространственные данные. Если расстояние внесено неточно, увеличение цифровой точности усилителя не устраняет ошибку результата. Поэтому интерфейс ввода измерений, обозначение единиц и сохранение исходных величин имеют непосредственное практическое значение.
Составной мышечный ответ и сенсорный ответ отличаются происхождением и характеристиками. Сравнивать их по одному универсальному шаблону нельзя. При оценке программы проверяют, насколько ясно обозначены исследуемый нерв, сторона, точка стимуляции и вид ответа. Путаница в маркировке способна повредить исследованию не меньше, чем техническая помеха.
Для игольчатой ЭМГ важны не только отдельные числовые показатели, но и характер активности в связи с условиями регистрации. Система должна позволять сохранять информативные фрагменты и возвращаться к ним при анализе. Звуковое сопровождение является дополнительным способом представления того же электрического процесса, а не независимым подтверждением диагноза.
Каналы, полоса и частота дискретизации
Количество каналов определяет, сколько сигналов можно регистрировать одновременно в конкретной конфигурации. Возможность последовательно выполнять много тестов не равна многоканальности. Для одних исследований достаточно компактной системы, для других важна одновременная регистрация нескольких ответов. Число каналов выбирают по методикам кабинета, а не по принципу максимального запаса без назначения.
Полоса пропускания и частота дискретизации должны соответствовать характеру исследуемого сигнала. Изменение фильтров влияет на форму, амплитуду и временные характеристики кривой. Поэтому сравнение результатов требует понимания условий записи. В архиве полезно сохранять параметры, при которых получены сигналы, а в программе — ясно отделять управление регистрацией от последующего отображения.
Высокая чувствительность помогает увидеть слабый ответ, но одновременно делает заметнее помехи. Разумная оценка системы включает демонстрацию устойчивой регистрации при штатной организации рабочего места. Производитель может указывать хорошие характеристики усилителя, однако неудачно проложенные кабели, плохой контакт или неисправный электрод способны свести их преимущество к минимуму.
Электроды и принадлежности: почему они определяют готовность кабинета
Поверхностные электроды различаются способом крепления, материалом контакта, геометрией и назначением. Игольчатые электроды имеют собственные конструктивные варианты. Совместимость нельзя определять только по тому, подходит ли штекер: важны разрешённое применение и документация комплекса. Случайная замена принадлежности способна изменить как свойства записи, так и условия безопасности.
В перечне расходных материалов нужно разделить регистрирующие, стимулирующие и вспомогательные элементы. Отдельно проверяют кабели, средства контакта, средства подготовки и материалы для предусмотренной обработки. Наличие стартового набора не отвечает на вопрос, сможет ли кабинет работать через несколько месяцев. Нужна доступность именно совместимых изделий и понятный порядок их заказа.
Портативная конфигурация полезна для перемещения, но её реальная масса включает компьютер, усилитель, стимулятор, провода и принадлежности. Важно предусмотреть безопасную укладку кабелей и устойчивое рабочее место. Сумка для транспортировки не заменяет тележку, если исследование требует длительной работы с несколькими модулями и свободными руками специалиста.
| Вариант исследования | Ключевые компоненты | Частая ошибка комплектации |
|---|---|---|
| Моторная проводимость | Электростимуляция, регистрирующие электроды, измерительный программный протокол | Есть стимулятор, но не согласованы необходимые принадлежности |
| Сенсорная проводимость | Подходящий тракт регистрации и электроды для слабых ответов | Сравнение только по максимальной амплитуде стимула |
| Игольчатая ЭМГ | Совместимые игольчатые электроды, визуальный и звуковой анализ | Поверхностный набор принимают за полный комплект |
| Зрительные вызванные потенциалы | Предусмотренный зрительный стимулятор и программный пакет | Обычный монитор считают достаточным для любой методики |
| Слуховые вызванные потенциалы | Совместимый акустический тракт и методический пакет | Наличие аудиовыхода путают со специальной системой стимуляции |
| Выездная работа | Транспортировка полного комплекта и автономная организация рабочего места | Оценивают массу только медицинского блока |
Артефакты и контроль достоверности записи
Стимуляционный артефакт возникает в связи с самим воздействием и способен перекрывать раннюю часть ответа. Двигательные помехи, плохой контакт и электрические наводки имеют другую природу. Программа может помогать с обработкой, однако техническую проблему сначала следует распознать. Привычка принимать любую повторяемую кривую за физиологический ответ создаёт риск ошибочного измерения.
Температура конечности, положение и состояние контактов относятся к условиям исследования. Для их учёта важно не только наличие датчика, если он предусмотрен, но и запись соответствующей информации. Протокол должен позволять документировать факторы, влияющие на сопоставимость. При повторном исследовании полезно видеть прежние условия, а не только итоговую таблицу чисел.
Усреднение помогает выделять синхронизированный ответ на фоне части случайного шума, но не устраняет любую систематическую ошибку. Сигнал неверного происхождения также может сохраняться при повторении. Поэтому нужно оценивать морфологию, воспроизводимость и связь с методикой, а не использовать количество усреднений как единственный показатель качества.
Шесть критериев выбора комплекса
Первый критерий — реальный список методик. Его составляют вместе со специалистом, который будет выполнять исследования. Для каждой позиции указывают аппаратные модули, электроды и лицензию. Так становится видно, является ли выбранный прибор законченной системой или базой, требующей дооснащения для большинства планируемых задач.
Второй критерий — управление. Во время исследования врач работает с пациентом, электродами и стимулятором, поэтому расположение кнопок и педали влияет на удобство. Демонстрацию лучше проводить по типичному рабочему сценарию: открыть исследование, выбрать сторону, зарегистрировать ответ, проверить маркеры, добавить комментарий и сформировать отчёт.
Третий критерий — сохранение и пересмотр. Система должна поддерживать необходимую глубину архива: исходные кривые, условия регистрации, измерения и заключение. В некоторых задачах нужны сохранённые фрагменты игольчатой записи. Простая выгрузка PDF удобна для медицинской документации, но недостаточна для подробного повторного анализа.
Четвёртый критерий — дополнительные методики. Ультразвуковая визуализация нервов и мышц может дополнять электрофизиологию, но является отдельным методом с собственным оборудованием. Если предлагается интеграция, проверяют обмен данными и конкретный состав поставки. Наличие пункта меню не подтверждает присутствие ультразвукового аппарата или датчиков.
Пятый критерий — обслуживание и расходные материалы. Важно заранее знать сроки поставки электродов и кабелей, условия ремонта стимулятора и наличие технической поддержки ПО. Расходный набор влияет на ежедневную готовность кабинета. Поэтому его перечень включают в план эксплуатации, а не оставляют как дополнительный вопрос после закупки.
Шестой критерий — совместимость информационной среды. Обмен с медицинской системой требует согласования идентификаторов пациента, структуры отчёта и прав доступа. Автоматическое заполнение данных снижает повторный ввод только при корректной настройке. При приёмке проверяют передачу тестового исследования и отсутствие смешения записей разных пациентов.
Как сравнить предложения без ложных преимуществ
| Рекламный показатель | Почему его недостаточно | Более полезная проверка |
|---|---|---|
| Большое число тестов в меню | Часть тестов может требовать лицензии или оборудования | Перечень доступных методов в поставляемой конфигурации |
| Высокая разрядность | Не описывает шум, контакт и артефакт стимула | Качество реальной тестовой записи и измерительного тракта |
| Компактный корпус | Не учитывает полную рабочую станцию | Масса и размещение всего комплекта |
| Автоматический отчёт | Автоматические маркеры могут требовать коррекции | Доступ к исходным кривым и ручному пересмотру |
| Универсальные разъёмы | Механическое соединение не доказывает совместимость | Разрешённые принадлежности и документация |
| Интеграция с УЗИ | Может означать только обмен файлами | Фактические устройства, датчики и сценарий взаимодействия |
Практический пример организации кабинета
Кабинет планирует преимущественно исследования периферической проводимости и игольчатую ЭМГ. В таком случае сначала описывают эти процессы и необходимые принадлежности. Дополнительные вызванные потенциалы рассматривают как отдельный этап развития. Это помогает избежать ситуации, когда приобретено много программных функций, но отсутствуют подходящие электроды или удобное рабочее место.
Если кабинет обслуживает несколько врачей, полезны индивидуальные настройки представления и единые правила оформления. Личные предпочтения интерфейса не должны менять идентификацию пациента и структуру архива. При передаче исследования другому специалисту должны оставаться понятными сторона, нерв, мышца, условия записи и внесённые комментарии.
Приёмка, обучение и поддержание работоспособности
При приёмке проверяют комплектность, программные пакеты и совместимость принадлежностей. Демонстрируют тестовую регистрацию, сохранение и повторное открытие данных, работу управления и передачу отчёта. Медицинская безопасность и технические испытания выполняются в предусмотренном порядке; проверка не должна превращаться в произвольные эксперименты со стимуляцией на пациенте.
Обучение должно охватывать не только запуск программы, но и управление архивом, распознавание технической неисправности, работу с маркерами и восстановление после сбоя. Для сотрудников полезны понятные действия при повреждении кабеля или подозрении на нестабильный канал. Самостоятельная модификация электродных соединений и стимулятора недопустима.
После обновлений ПО проверяют доступность прежних исследований и корректность шаблонов. Изменение справочных значений или алгоритмов измерения должно быть известно пользователю. В долгосрочном наблюдении важно понимать, связано ли отличие отчёта с новым состоянием пациента, другой методикой или изменением программной обработки.
Связанные материалы энциклопедии
Электробезопасность медицинских систем и документирование технических проверок
Частые вопросы
ЭНМГ и ЭМГ — одно и то же? В широком употреблении названия пересекаются, но электромиография описывает регистрацию мышечной активности, а комплексное электродиагностическое обследование может включать исследование нервной проводимости и другие методы. По одному названию аппарата нельзя определить полный набор исследований.
Можно ли использовать аппарат для лечебной стимуляции? Диагностический стимулятор имеет собственное назначение. Его нельзя автоматически применять как физиотерапевтический прибор. Допустимые процедуры определяются документацией конкретного изделия и подготовкой медицинского персонала.
Нужны ли четыре канала каждому кабинету? Нет универсального числа для всех задач. Решение зависит от одновременно регистрируемых сигналов и планируемых методик. Важно не купить минимальный или максимальный вариант любой ценой, а обеспечить обоснованную конфигурацию с возможностью нужного расширения.
Может ли программа сама интерпретировать исследование? Автоматизация помогает измерять и оформлять данные, но качество ответа, технические условия и клиническое значение оценивает специалист. Хорошая программа делает проверку прозрачной и удобной, а не скрывает исходную запись за готовой формулировкой.
