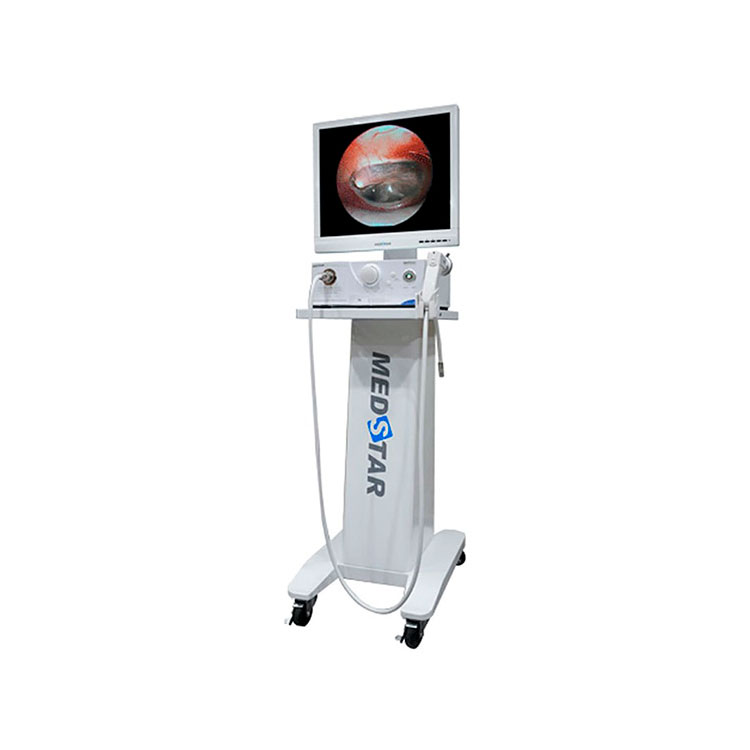

Эндоскопическая видеосистема — комплекс оборудования, который обеспечивает освещение исследуемой области, получение изображения через эндоскоп, обработку видеосигнала и его отображение на медицинском мониторе. В зависимости от назначения комплекс применяют для осмотра внутренних полостей и выполнения вмешательств с использованием совместимых инструментов. Эндоскоп, видеопроцессор и стойка — разные компоненты системы; наличие одного из них не означает готовности рабочего места.
При выборе сначала определяют, какие процедуры предстоит выполнять, а затем подбирают совместимый набор оборудования. Разрешение экрана важно, но не заменяет оценки оптики, конструкции эндоскопа, рабочих каналов, системы обработки и организации повторной обработки изделий. Большой монитор не добавляет информации, которую не зарегистрировал эндоскоп.
Из каких компонентов состоит рабочее место

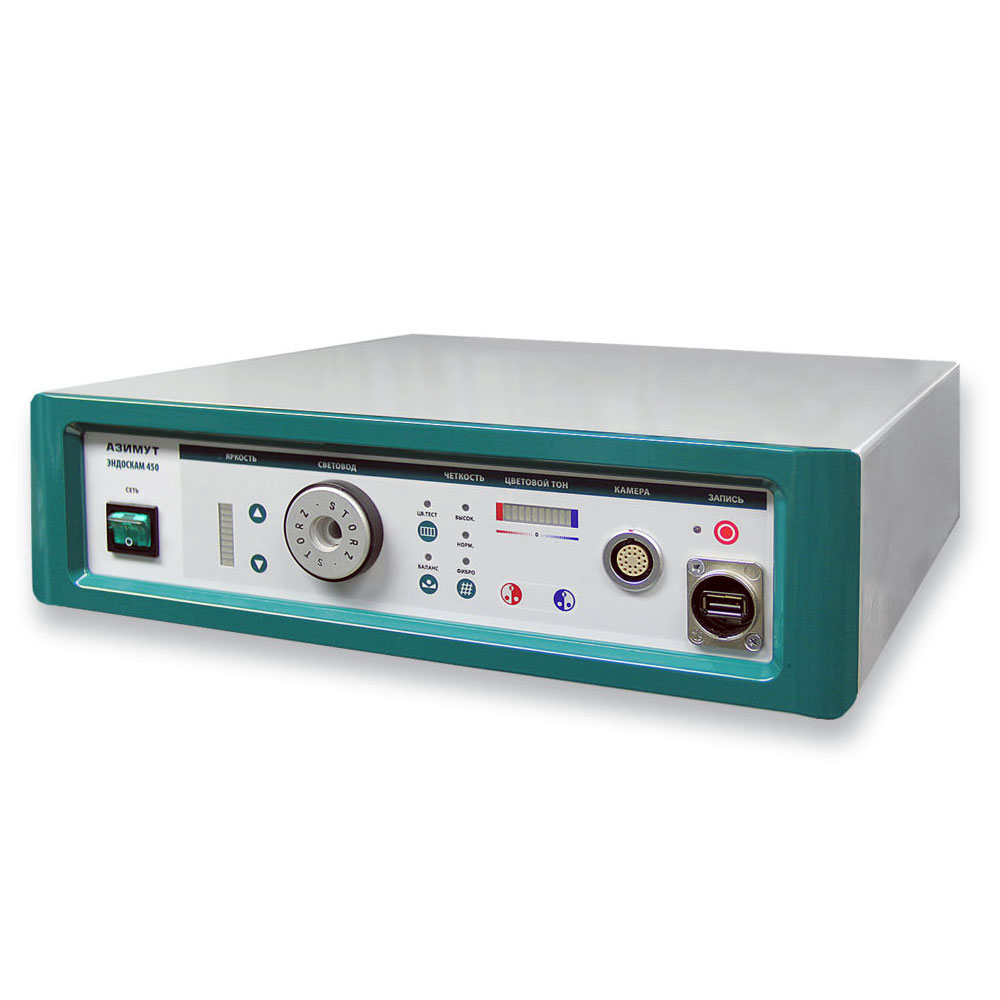

В гибком видеоэндоскопе изображение формируется миниатюрным электронным сенсором, расположенным в дистальной части. Сигнал передаётся в видеопроцессор, где выполняются предусмотренные производителем преобразования. Освещение может подаваться от отдельного источника либо от узла, объединённого с процессором. Конкретная архитектура зависит от поколения системы.
При работе с жёсткой оптикой к эндоскопу подключают видеоголовку и источник света через совместимые соединения. Здесь качество определяется всей оптической цепью: объективом, световодом, соединителем, камерой и обработкой. Изменение одного компонента требует проверки совместимости остальных.
В стойку могут входить устройства инсуффляции, подачи жидкости, аспирации, записи изображения и электрохирургический генератор. Набор зависит от процедуры. Кабели, тележка, держатели и питание — часть проекта рабочего места, а не второстепенные детали, которые можно безусловно подобрать после доставки.
| Компонент | Функция | Что проверить до закупки |
|---|---|---|
| Эндоскоп | Доступ и получение изображения | Назначение, длина, диаметр, изгиб, канал, обработка |
| Видеопроцессор | Обработка и вывод видеосигнала | Точный перечень поддерживаемых эндоскопов и режимов |
| Источник света | Освещение исследуемой области | Совместимые соединения, ресурс, обслуживание |
| Медицинский монитор | Отображение изображения | Входы, режим сигнала, задержка, возможность очистки |
| Периферические устройства | Подача газа/жидкости, аспирация, документирование | Соответствие процедуре и согласованность интерфейсов |
| Средства обработки | Подготовка изделия к следующему применению | Допустимый цикл, соединения каналов, сушка и хранение |
Гибкая и жёсткая эндоскопия
Гибкие эндоскопы имеют управляемую изгибаемую часть и применяются в анатомических областях, для которых предназначена конкретная модель. Гастроскоп, колоноскоп и бронхоскоп различаются не только длиной: имеют значение наружный диаметр, канал, характеристики изгиба и особенности подачи воздуха или жидкости.
Жёсткие эндоскопы передают изображение через оптическую систему и используются со своей камерой и принадлежностями. Возможности зависят от угла направления обзора, диаметра, длины и назначения. Слово «универсальная видеостойка» не означает, что любые гибкие и жёсткие эндоскопы подключаются к ней без ограничений.
Одноразовые и многоразовые решения оценивают по всему рабочему циклу. У одноразового изделия отсутствует повторная обработка самого эндоскопа, но сохраняются требования к комплектности, совместимости монитора, хранению, утилизации и работе персонала. Для многоразовой системы необходим достаточный оборотный запас и отлаженный процесс обработки.
Белый свет и дополнительные режимы визуализации
Базовое изображение в белом свете служит основой осмотра. Дополнительные режимы могут менять спектральные характеристики освещения, контраст, цветовую обработку и представление структуры. Оптическое увеличение, электронное масштабирование и повышение локального контраста — разные способы работы с изображением; они не являются синонимами.
Названия режимов часто принадлежат конкретным производителям. В обзоре типа оборудования их следует рассматривать как примеры различных подходов, а не как стандартный набор любой стойки. Режим, доступный на процессоре, может требовать совместимого эндоскопа и дополнительной лицензии. Описания технологий в разных региональных версиях также могут различаться.
Компьютерная поддержка обнаружения выделяет участки, на которые стоит обратить внимание. Она не обеспечивает безошибочного выявления любой патологии и не заменяет интерпретацию специалистом. Для оценки нужны область применения, условия работы, известные ограничения и порядок сохранения исходного изображения.
Какие характеристики действительно различают эндоскопы
Наружный диаметр влияет на доступ, но его нельзя оценивать отдельно от предназначения. Диаметр рабочего канала определяет, какие инструменты могут быть использованы, при этом совместимость зависит и от длины, конструкции наконечника, назначения и требований производителя. Формальное прохождение инструмента через канал не является доказательством допустимости применения.
Угол поля зрения и направление обзора описывают разные геометрические характеристики. Управляемость дистального конца, жёсткость вводимой части и эргономика блока управления влияют на работу оператора. Эти свойства лучше оценивать на демонстрации с предусмотренными учебными средствами, а не по двум фотографиям.
Разрешение видеовыхода, разрешение сенсора и разрешающая способность всей системы — разные величины. Надпись 4K на мониторе может описывать только экран. Важно понимать, какой сигнал выдаёт процессор и как он проходит через систему записи. Масштабирование видеокадра не создаёт новых оптических деталей.
| Формулировка в предложении | Что она не доказывает | Корректное уточнение |
|---|---|---|
| «4K-система» | Что каждый эндоскоп формирует исходный 4K-сигнал | Каковы источник сигнала, видеовыход и режим записи? |
| «Широкая совместимость» | Работу любой модели и всех её функций | Есть ли таблица совместимости с точными артикулами? |
| «Узкоспектральный режим» | Тождество технологий разных платформ | Какие свойства изображения меняются и для каких задач? |
| «Рабочий канал большого диаметра» | Совместимость любого инструмента такого диаметра | Каковы длина, конструкция и разрешённые принадлежности? |
| «ИИ-поддержка» | Автономную диагностику | Каковы область применения, ограничения и требования к сигналу? |
Критерии выбора: от процедуры до оборота изделий
Первый критерий — перечень процедур и клинические подразделения. Для каждого сценария составляют комплект: эндоскоп, инструменты, визуализация и вспомогательные устройства. Это позволяет увидеть, какие компоненты общие, а какие нужны в нескольких экземплярах.
Второй — совместимость оборудования. Сверяют точные модели и версии, включая кабели, соединители и программные функции. Особое внимание уделяют обновлению существующего парка: возможность получить картинку ещё не означает поддержку всех функций прежнего эндоскопа.
Третий — качество документирования. Определяют, нужны ли фотографии, видеозапись, включение материала в протокол и связь с идентификатором пациента. Проверяют конечный файл, а не только изображение на мониторе в кабинете.
Четвёртый — повторная обработка и оборот. Учитывают время до готовности следующего изделия, число параллельных процедур, сушку, хранение и ремонтный резерв. Один технологически совершенный эндоскоп может ограничивать поток, если остальная инфраструктура не соответствует нагрузке.
Пятый — эргономика и обучение. Проверяют размещение монитора, управление периферией, мобильность стойки, кабели и возможность очистки поверхностей. Наличие сложного режима имеет смысл только при понимании его назначения сотрудниками.
Шестой — обслуживание. Уточняют доступность диагностики герметичности, ремонта, подменного оборудования и оригинальных расходных частей. Оценивают не только длительность гарантии, но и организацию восстановления работы.
Практический разбор: замена только видеопроцессора
Клиника хочет заменить процессор и сохранить имеющиеся эндоскопы. Сначала составляют список моделей с артикулами и версиями. Затем проверяют официальную совместимость каждой позиции и перечень доступных режимов. Для части парка могут потребоваться адаптеры, а некоторые функции останутся недоступны даже при получении обычного изображения.
После этого проверяют систему документирования и обработку. Новое устройство может формировать иной видеосигнал, который старая система записи не принимает. Решение состоит в согласованной конфигурации всей цепи, а не в выборе процессора по наиболее крупному числу пикселей.
Проверка при вводе в эксплуатацию
Проводят проверку комплектности и работоспособности всех предусмотренных сочетаний. Оценивают изображение по рекомендованным средствам контроля, управление, передачу файлов и идентификацию. Фиксируют версии программного обеспечения и конфигурацию, на которой выполнена приёмка.
Процесс обработки проверяют отдельно, по документации эндоскопов и обрабатывающего оборудования. Нельзя считать, что привычный цикл подходит новой модели только потому, что она имеет похожую форму. Соединения каналов, химическая совместимость и требования к сушке должны быть подтверждены.
Передача аппарата без согласованного порядка обслуживания и обучения оставляет значительную часть проекта незавершённой. Практически полезный результат закупки — готовое рабочее место с воспроизводимым циклом, а не набор коробок с совместимыми на первый взгляд разъёмами.
Планирование оборотного фонда эндоскопов
При расчёте парка учитывают одновременно используемые изделия, длительность процедур, передачу в обработку, сам цикл обработки, сушку и возвращение к работе. Среднее время одной процедуры не показывает, сколько эндоскопов необходимо для последовательного потока. При повреждении одного изделия запас должен позволять продолжить работу в согласованном объёме.
При этом нельзя произвольно сокращать обработку ради графика. Если оборотный фонд мал, ограничением становится доступность подготовленного изделия, а не быстродействие видеопроцессора. Такое ограничение выявляют на стадии планирования и согласуют с подразделением, отвечающим за обработку.
Учёт конкретного эндоскопа полезен и для технического анализа. Повторяющаяся неисправность канала, разъёма или оболочки может быть связана с условиями эксплуатации и транспортировки. Раздельная история изделий помогает отличать системную организационную проблему от случайного отказа.
| Этап проверки | Что демонстрируют | Что фиксируют |
|---|---|---|
| Изображение | Предусмотренные режимы каждого совместимого эндоскопа | Модель, версия и доступные функции |
| Инструменты | Совместимые принадлежности для запланированных процедур | Артикулы и ограничения |
| Документирование | Сохранение и повторное открытие фото/видео | Формат и связь с исследованием |
| Обработка | Согласованную последовательность для конкретного изделия | Инструкции, соединения, ответственные этапы |
| Резерв | Работу при ремонте одного компонента | Подменный фонд и сервисный порядок |
Границы автоматизации
Улучшение контраста, стабилизация изображения и подсказки программного анализа помогают работать с информацией, но не устраняют ограничения самого осмотра. Если участок не попал в поле зрения или изображение закрыто, алгоритм не получает достаточных данных. При оценке технологии важно разделять повышение удобства и доказанную клиническую пользу в определённых условиях.
Для закупочного описания достаточно точно назвать требуемую функцию и её область применения. Обещания «исключает пропуск» или «гарантирует диагноз» непригодны. Полезнее запросить техническую документацию, демонстрацию и данные, относящиеся к той процедуре и конфигурации, которая планируется в учреждении.
Частые вопросы
Видеопроцессор — это вся эндоскопическая система?
Нет. Система включает совместимые эндоскопы, источник света, обработку изображения, монитор и принадлежности. Состав зависит от платформы и задач подразделения.
Достаточно ли установить монитор 4K?
Нет. Реальное разрешение ограничено всей цепочкой формирования и передачи изображения. Монитор не восстанавливает детали, которые не зарегистрировал эндоскоп.
Можно ли подключить эндоскоп другой серии?
Только при документально подтверждённой совместимости. Совпадение разъёма само по себе не подтверждает поддержку изображения, функций управления и обработки изделия.
