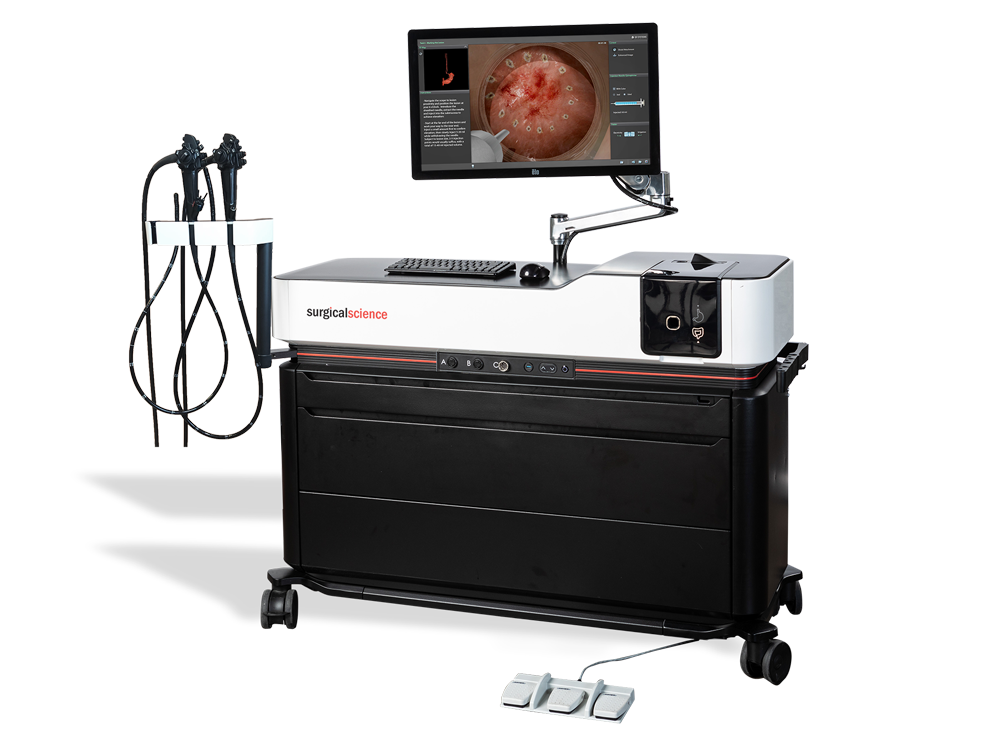

Что такое эндоскопический тренажёр
Эндоскопический тренажёр — учебная система для освоения управления гибким или жёстким эндоскопом, пространственной ориентации и выполнения предусмотренных процедурных задач. В гастроэнтерологической подготовке такие системы помогают связывать движение рукоятки, вводимой части и изображение на экране. Они могут использовать физическую модель полого органа, виртуальную анатомию или сочетание обеих технологий.
Учебная система не предназначена для обследования пациента. Даже если в ней применяется рукоятка, похожая на клинический эндоскоп, сигнал и сопротивление могут формироваться программно. Важно различать обучение обращению с инструментом, распознаванию изображения и клиническому решению. Один модуль редко охватывает все эти задачи с одинаковой глубиной.
Как формируется учебная сцена
В физической модели камера показывает внутреннюю поверхность искусственного канала. Материал и геометрия создают реальные ограничения движения, но не воспроизводят все свойства тканей. Возможность переставить участки или изменить форму расширяет вариативность. При этом одинаковая конфигурация удобна для повторяемого упражнения, а разнообразие необходимо для проверки переноса навыка.
В виртуальном симуляторе датчики регистрируют продвижение, вращение и управление дистальной частью учебного инструмента. Программа вычисляет положение в модели и изображение. Сопротивление может задаваться механизмом обратной связи. Такой подход позволяет автоматически сохранять путь, события и ошибки, однако каждое из них определяется алгоритмом.
Гибридный комплекс может использовать физический инструмент с цифровой анатомией и дополнительными принадлежностями. При выборе выясняют, какие каналы и органы доступны в поставляемых модулях, какие действия распознаются и какие инструменты действительно взаимодействуют со сценой. Внешне богатая консоль не означает, что все демонстрируемые процедуры входят в лицензию.
| Компонент | Учебная функция | Что важно уточнить |
|---|---|---|
| Рукоятка эндоскопа | Управление изгибом и кнопками | Соответствие привычной конфигурации и допустимые нагрузки |
| Вводимый участок | Продвижение и вращение | Способ измерения и моделирования сопротивления |
| Анатомическая сцена | Ориентация и распознавание структур | Физическая модель или вычисляемое изображение |
| Рабочий канал | Взаимодействие с принадлежностями | Какие инструменты разрешены и распознаются |
| Учебная инсуффляция | Изменение пространства по сценарию | Реальный поток либо программная команда |
| Система отчёта | Время, путь и события | Определения метрик и доступ к подробностям |
Навигация и управление инструментом
Начальная задача — согласовать движения рук с изменением изображения. Обучающийся должен понимать, какая часть движения связана с изгибом дистального конца, какая — с вращением или продвижением. Если тренажёр предлагает только прохождение маршрута на скорость, можно закрепить механическое запоминание без осознанной ориентации.
Для гибкой эндоскопии важна связь формы вводимой части и поведения дистального участка. Виртуальная карта может помочь увидеть эту связь, но её следует использовать как учебную подсказку, а не постоянную замену понимания. После освоения этапа полезно отключать карту и проверять задачу по доступным основным признакам.
Сопротивление в модели имеет ограниченную достоверность. Оно может предупреждать о нежелательном взаимодействии, но не является полной копией клинического тактильного ощущения. Если продвижение требует необычного усилия, сначала исключают техническую проблему и неверную настройку. Нельзя формировать привычку преодолевать любое препятствие силой ради завершения сценария.
Осмотр слизистой и интерпретация изображения
Техническое достижение конечной точки и качественный осмотр — разные результаты. Учебная программа должна отдельно оценивать покрытие поверхности, ориентирование, качество обзора и распознавание находок. Быстрое прохождение без систематического наблюдения не решает диагностическую задачу. Поэтому время рассматривают вместе с полнотой и качеством выполнения.
Библиотека случаев полезна, если показывает различия анатомии, качества подготовки, доступности обзора и характера изменений. Количество изображений само по себе не подтверждает разнообразия. Для каждой темы важно понимать, что должен сделать обучающийся: обнаружить объект, описать признаки, выбрать дальнейшее действие или только познакомиться с видом.
Программная метка «обнаружено» может срабатывать по наведению центра изображения или другому условию. Это не всегда означает, что участник осознанно распознал находку. Для проверки понимания нужны вопросы, описание и разбор. Автоматическая регистрация помогает, но не заменяет клиническое рассуждение.
Процедурные модули и работа с принадлежностями
Модули биопсии, гемостаза и других вмешательств добавляют координацию эндоскопа и инструмента в рабочем канале. Но глубина моделирования различается. В одной системе действие сводится к программной команде, в другой отслеживаются положение и последовательность работы принадлежности. Перед выбором необходимо увидеть типовое упражнение целиком.
Специализированные направления, например эндосонография или ретроградные вмешательства, требуют иной анатомической и инструментальной среды. Нельзя считать их доступными только потому, что платформа называется универсальной. Проверяют конкретный модуль, соответствующую рукоятку, принадлежности, изображения и методику оценки.
Энергетические действия в цифровой среде являются моделью. Их последствия зависят от программных правил и не предназначены для подбора клинических параметров. В физической системе применение реального энергетического оборудования допустимо только в разрешённой конфигурации. Учебный материал не становится безопасной нагрузкой для генератора по умолчанию.
| Критерий выбора | Практический смысл | Как проверить |
|---|---|---|
| Профиль обучения | Верхние или нижние отделы, специальные процедуры | Точный перечень модулей рабочей лицензии |
| Механика управления | Движения и сопротивление инструмента | Пробное занятие с преподавателем |
| Диагностическая часть | Осмотр и интерпретация | Случай с оценкой покрытия и объяснением находок |
| Инструментальная часть | Работа через канал | Демонстрация разрешённых принадлежностей |
| Обратная связь | Понятные ошибки и временная шкала | Разбор отчёта завершённого задания |
| Организация | Подготовка, обновления и хранение данных | Полный цикл группы и восстановление станции |
Метрики и ограничения автоматической оценки
Расстояние, время и число столкновений удобны для отслеживания динамики, но требуют определения. Что программа считает контактом? Какая нагрузка регистрируется? Включает ли время паузы на обсуждение? Без этих ответов цифры создают впечатление точности, не обеспечивая сопоставимости.
Показатель условной боли или дискомфорта в виртуальной системе является расчётным индикатором. Он не измеряет ощущения пациента и не предсказывает индивидуальную переносимость. Его можно использовать для обсуждения действий в рамках сценария, но нельзя переносить как прямую клиническую шкалу.
Оценка должна различать техническое исполнение, распознавание находок и решение задачи. Участник может хорошо управлять инструментом, но пропустить смысловой этап; другой может правильно рассуждать, но испытывать моторную трудность. Раздельный отчёт позволяет назначить подходящее упражнение вместо повторения всего курса без цели.
Самостоятельная практика и работа преподавателя
Для самостоятельных занятий полезны короткие задания с ясной целью, доступной инструкцией и разбором ошибок. Но система должна позволять вернуться к исходному состоянию и объяснять, почему попытка завершилась. Сообщение «неуспешно» без локализации проблемы мало помогает развитию навыка.
Преподаватель периодически проверяет технику, которую программа не видит: положение рук, организацию рабочего места, обращение с инструментом и коммуникацию. Если обучающийся нашёл способ получать высокий балл за счёт особенностей симулятора, это следует выявить до закрепления привычки. Для этого меняют случаи и наблюдают процесс, а не только итог.
При использовании результатов для аттестации необходима обоснованная методика. Наличие коммерческого модуля не делает любой локальный экзамен валидным. Условия, критерии помощи, повторов и остановки должны быть одинаковыми и заранее определёнными.
Обслуживание и защита оборудования
Учебные эндоскопы и датчики имеют ограничения на изгиб, вращение и усилие. Изношенные механизмы могут искажать обратную связь. Перед занятиями проверяют исходное положение, соединения и контрольное упражнение. Необычное сопротивление или запаздывание изображения — повод для технической проверки, а не дополнительная сложность для ученика.
В физических моделях очистка зависит от материала и используемых жидкостей. Средства, допустимые для клинического эндоскопа, не обязательно подходят искусственному органу, и наоборот. Порядок обработки двух компонентов согласуют по их документации. Учебные принадлежности маркируют и не смешивают с клиническими без предусмотренной процедуры.
Цифровые курсы, настройки и результаты резервируют. После обновления программы проверяют знакомый сценарий и формат отчёта. Если изменился алгоритм оценки, сравнение с прежними баллами требует осторожности. В журнале полезно сохранять версию платформы и дату технического изменения, даже если на публичной учебной странице эти сведения не отображаются.
| Проблема | Возможная причина | Рациональная проверка |
|---|---|---|
| Инструмент ощущается иначе между занятиями | Износ или различная настройка | Механика и исходная конфигурация |
| Высокий балл при пропуске находки | Метрика не оценивает понимание | Дополнительное описание и вопросы |
| Сопротивление не соответствует изображению | Калибровка или задержка | Контрольный прогон и технический журнал |
| Результаты нельзя экспортировать | Ограничение лицензии или формата | Рабочий доступ и права пользователя |
| Навык не переносится на новый случай | Запоминание маршрута | Вариативность и отключение подсказок |
Разбор: конечная точка достигнута, осмотр неполон
Участник быстро прошёл учебный маршрут, но отчёт показал пропущенные зоны. Если оценивать только достижение цели, попытка выглядела успешной. Разбор разделяет навигацию и осмотр: в каком месте внимание переключилось на продвижение, какие ориентиры использовались и как проверялась полнота наблюдения.
Следующее упражнение строят вокруг качества обзора, а не рекорда времени. После устойчивого результата добавляют ограничения и вариативность. Так программа развивает несколько компонентов навыка, а не единственный показатель.
Разбор: виртуальная подсказка стала постоянной опорой
Обучающийся уверенно работал с трёхмерной картой, но терял ориентацию после её отключения. Карта помогла в начале, однако не была постепенно выведена из задания. Исправление заключается в поэтапном уменьшении подсказок и обсуждении признаков, доступных в основном изображении.
Проверочный случай должен отличаться от тренировочного. Если участник объясняет свои действия и корректирует их по наблюдаемой картине, это более убедительный результат, чем быстрое прохождение знакомой виртуальной траектории.
Частые вопросы
Заменяет ли симулятор клиническое обучение? Он позволяет подготовить и многократно повторить отдельные навыки, но не воспроизводит все особенности пациента и клинической среды.
Нужны ли реальные эндоскопы? Некоторые системы используют специализированные учебные инструменты, другие допускают определённые реальные устройства. Совместимость должна быть прямо подтверждена.
Можно ли сравнивать баллы разных платформ? Только при сопоставлении определений, условий и задач. Одинаковые названия метрик не гарантируют одинаковый расчёт.
Что важнее числа виртуальных пациентов? Разнообразие задач, качество обратной связи, доступность модулей и возможность самостоятельной работы без постоянных подсказок.
Как принимать комплекс? Провести собственное типовое занятие, просмотреть подробный отчёт, проверить инструментальную совместимость и подготовить станцию к следующему участнику.
