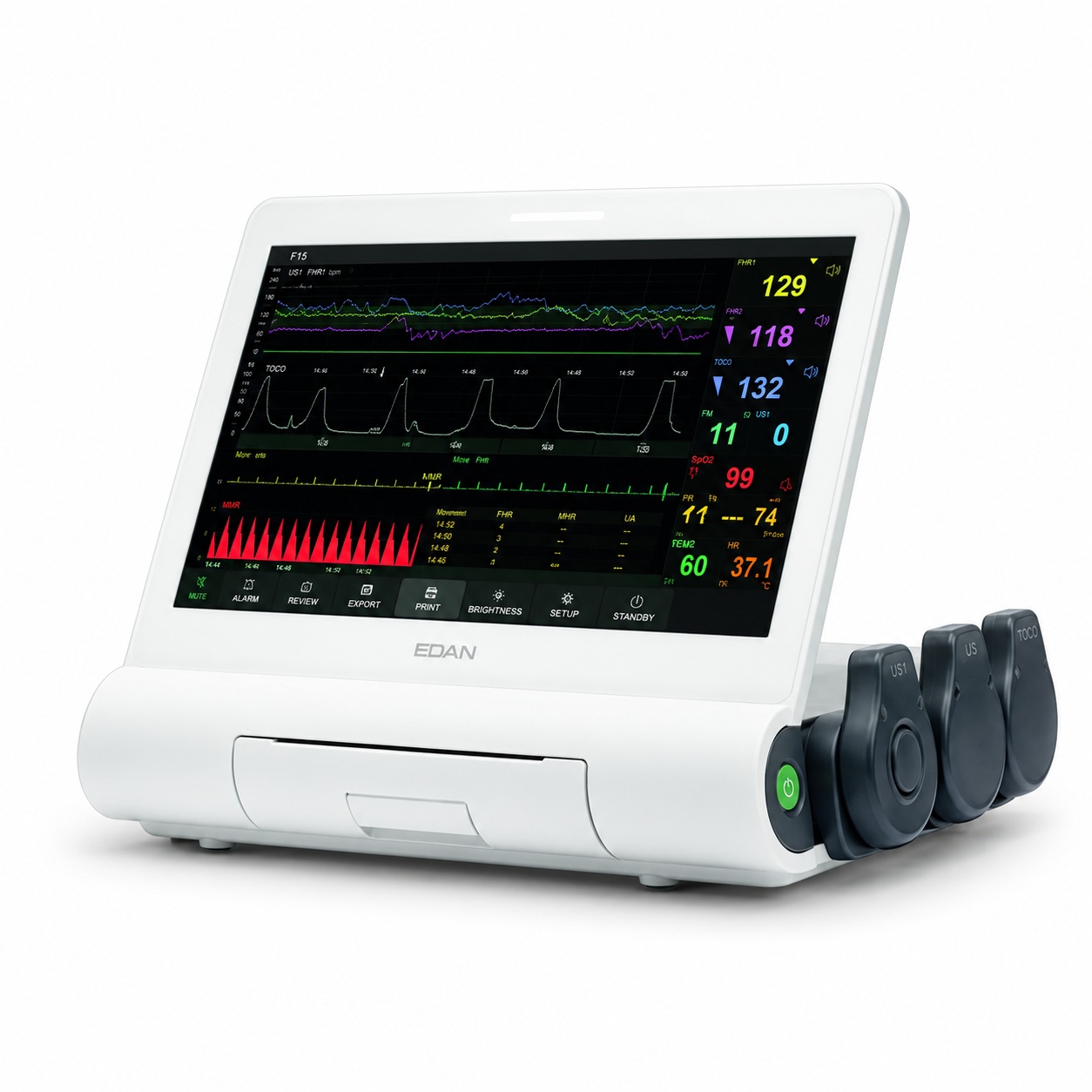

Фетальный монитор — система синхронной регистрации частоты сердечных сокращений плода и маточной активности; дополнительные модули могут регистрировать параметры матери. Результат работы представляет собой временную запись, которую специалист оценивает вместе с клинической ситуацией. Сам прибор не устанавливает причину изменения кривой и не заменяет решение акушера.
Техническая ценность монитора определяется не количеством цифр на экране, а достоверностью источника сигнала, сохранностью временной шкалы и возможностью отличить потерю контакта от физиологического события. Поэтому устройство КТГ полезно рассматривать как измерительную цепь: датчик, обработка, сопоставление каналов, отображение и архив.
Какие сигналы образуют кардиотокограмму
Ультразвуковой канал использует доплеровский принцип: аппарат анализирует отражённый сигнал от движущихся структур и вычисляет частоту повторяющихся событий. На экране отображается результат алгоритмической обработки, а не непосредственная электрокардиограмма плода. Это объясняет возможность удвоения, половинного счёта и кратковременного захвата другого источника пульсации.
Наружный датчик TOCO воспринимает механические изменения, передаваемые через переднюю брюшную стенку. Его сигнал зависит от контакта, натяжения ремня, положения и движения. Относительную высоту наружной токограммы нельзя автоматически трактовать как абсолютное внутриматочное давление. Два одинаковых пика на разных записях не обязательно означают одинаковую силу сокращения.
Внутренние методы регистрации — прямой фетальный ЭКГ-канал и измерение внутриматочного давления — требуют соответствующих модулей, принадлежностей и клинических условий. Наличие разъёма не является разрешением использовать метод у любого пациента. В техническом обзоре их рассматривают как отдельные измерительные цепи, а не как улучшенный режим наружного датчика.
Почему монитор различает мать и плод не безошибочно
Материнская пульсация может попадать в область чувствительности ультразвукового преобразователя. Устойчивое число на экране само по себе не доказывает, что регистрируется именно плод. Канал материнского пульса помогает сопоставлению, но предупреждение о совпадении частот остаётся вспомогательной функцией.
При многоплодной беременности два датчика могут принять сигнал одного плода. Разные цвета кривых обозначают аппаратные каналы, а не гарантированно разные источники. Специалист должен иметь возможность оценить качество каждого канала и сопоставить запись с независимыми данными. Алгоритм проверки совпадения уменьшает риск незамеченной ошибки, но не отменяет такую проверку.
Смещение кривых на распечатке применяется для читаемости. Если программно добавлена величина к одной из линий, это должно быть очевидно отмечено. Масштаб, скорость бумаги и условное смещение относятся к отображению; их нельзя принимать за реальное изменение частоты.
Данные, тревоги и централизованное наблюдение
Для полноценного архива нужны идентификатор пациентки, время начала, состояние каналов и отметки событий. Изображение отдельного фрагмента не сохраняет весь контекст исследования. При передаче в центральную станцию следует различать живой поток, завершённую запись и экспортированный документ: потеря связи влияет на них по-разному.
Тревоги потери сигнала и физиологические тревоги выполняют разные задачи. Техническое сообщение требует восстановления достоверной регистрации, а клиническое — оценки пациентки специалистом. Если интерфейс смешивает их без приоритета, персонал тратит время на расшифровку вместо работы с ситуацией.
Беспроводной датчик добавляет аккумулятор, радиоканал, процедуру сопряжения и ограничения среды применения. Защита от брызг не равна разрешению погружения. Перед включением в водные процедуры проверяют инструкцию точной модели и условия допустимой работы, включая соединённые принадлежности.
Чем цифровой архив отличается от фотографии распечатки
Фотография бумажной ленты сохраняет внешний вид отдельного участка, но может потерять масштаб, время и технические отметки. Цифровой архив позволяет просматривать исследование как последовательность событий. При выборе важно проверить, действительно ли сохраняются все необходимые каналы и признаки качества, а не только итоговая картинка.
Для учебной проверки создают тестовую запись с отметками, затем сравнивают её на мониторе, в центральной станции и в экспортированном документе. Идентификатор, временная шкала и обозначения каналов должны оставаться понятными. Если часть данных не передаётся, это фиксируют как ограничение интеграции.
Отдельный вопрос — исправление ошибочной привязки. Система должна поддерживать установленный порядок коррекции с сохранением истории. Простое переименование файла не всегда исправляет связь в базе и может создать вторую ошибку.
При многоплодной записи особенно важно сохранить, какие каналы и условные смещения использовались. Без этого поздний просмотр может быть неоднозначным. Раздельные цвета удобны на экране, но чёрно-белая печать должна оставаться читаемой.
Для долгосрочного хранения проверяют возможность экспорта и восстановления. Если архив доступен только на одном компьютере с одной лицензией, необходимо заранее определить способ доступа при его замене. Технический план хранения является частью качества наблюдения, поскольку позволяет повторно оценить исходные данные.
При обновлении программы полезно сравнить несколько учебных записей до и после изменения. Проверяют не только внешний вид, но и масштаб, события, разрывы и корректность поиска. Это защищает от незаметной потери контекста при модернизации рабочего места.
Функциональные узлы и их роль
| Узел или функция | Что делает | Что важно проверить |
|---|---|---|
| Ультразвуковой преобразователь | Получает доплеровский сигнал для расчёта ЧСС плода. | Совместимость, качество контакта, индикацию потери и идентификацию канала. |
| Наружный TOCO | Регистрирует относительные изменения механического воздействия. | Ремни, установку исходного уровня и влияние движения. |
| Материнский канал | Даёт независимую частоту пульса или ЭКГ матери. | Состав комплекта и способ проверки совпадений. |
| Принтер и архив | Сохраняют временную запись и события. | Масштабы, идентификаторы, время, доступ к полному исследованию. |
| Телеметрический модуль | Передаёт сигналы от мобильных датчиков. | Потерю связи, заряд, резервный проводной сценарий. |
Как сопоставлять комплектации
| Критерий | Ключевой вопрос |
|---|---|
| Состав клинических каналов | Выбор начинается с задач отделения: дородовая запись, наблюдение в родах, многоплодная беременность, параметры матери. |
| Проверяемость качества сигнала | Красивая непрерывная линия может содержать интерполяцию или участки сомнительного распознавания. |
| Регистрация нескольких плодов | Дополнительный канал требует отдельного датчика и понятной идентификации. |
| Документирование исследования | Файл должен быть связан с правильной пациенткой и сохранять контекст. |
| Обработка и готовность датчиков | Ремни, корпус и кабель имеют разные требования к очистке. |
Состав клинических каналов
Выбор начинается с задач отделения: дородовая запись, наблюдение в родах, многоплодная беременность, параметры матери. Два аппарата одного семейства могут различаться доступными каналами и алгоритмами.
Запросите перечень активных функций, точные модели датчиков и лицензии. На демонстрации каждый нужный канал должен работать одновременно с остальными, а не только присутствовать в меню.
Проверяемость качества сигнала
Красивая непрерывная линия может содержать интерполяцию или участки сомнительного распознавания. Врачу нужны признаки качества и возможность просмотра исходной временной последовательности.
Проверьте, как обозначается разрыв, совпадение частот и отключение датчика. В экспортированном исследовании эти признаки должны сохраняться, иначе архив создаёт ложное впечатление безупречной записи.
Регистрация нескольких плодов
Дополнительный канал требует отдельного датчика и понятной идентификации. Удобство цветовой маркировки важно во время смены положения и переподключения.
Сравните подписи на датчике, разъёме, экране и распечатке. Уточните наличие проверки совпадения и отображение условного смещения кривых. Количество каналов подтверждают для поставляемой комплектации.
Документирование исследования
Файл должен быть связан с правильной пациенткой и сохранять контекст. Ошибка идентификации делает достоверную кривую клинически бесполезной.
Проведите тест от создания записи до поиска в архиве. Проверьте исправление ошибочных данных с сохранением истории, экспорт полного исследования и работу после временного отключения сети.
Обработка и готовность датчиков
Ремни, корпус и кабель имеют разные требования к очистке. Повреждение акустической поверхности или разъёма может давать нестабильную регистрацию.
Согласуйте инструкции обработки и резерв принадлежностей. Оцените время возвращения комплекта в работу после очистки, состояние кабельных вводов и наличие совместимых расходных материалов.
Практические разборы
Обе кривые стали почти одинаковыми
При регистрации двух плодов линии внезапно совпадают. Прежде чем рассматривать это как физиологическое совпадение, специалист проверяет происхождение сигналов и технические предупреждения. Для инженера задача состоит в проверке маркировки каналов, состояния датчиков и регистрации события в архиве. Недопустимо просто развести кривые программным смещением: такое действие изменит картинку, но не источник информации.
Наружная токограмма стала выше после замены ремня
Изменение контакта влияет на относительный механический сигнал. Поэтому разница амплитуды до и после переустановки не служит самостоятельным доказательством усиления сокращений. В записи сохраняют отметку вмешательства, а вывод делает акушер с учётом остальных данных. При сравнении оборудования проверяют не максимальную высоту пика, а устойчивость регистрации и понятность исходного уровня.
Локальная запись есть, центральная станция её не видит
Проверяют, продолжалось ли сохранение на мониторе, совпадают ли идентификаторы и часы, доступен ли повторный перенос. Не следует стирать локальную память до подтверждения полного архива. При приёмке полезно воспроизвести этот сценарий заранее и определить, кто контролирует восстановление передачи.
Как не перепутать технические характеристики
| Наблюдение или характеристика | Что из этого не следует | Правильный способ оценки |
|---|---|---|
| Устойчивая цифра ЧСС | Источник сигнала не обязательно плод. | Сопоставить каналы и подтвердить происхождение сигнала предусмотренным клиническим способом. |
| Высокий пик наружного TOCO | Это не прямое значение внутриматочного давления. | Учесть контакт, ремень, движение и относительный характер регистрации. |
| Две цветные линии | Не доказано, что датчики регистрируют разных плодов. | Проверить идентификацию каналов и признаки совпадения сигналов. |
| Смещение кривой на бумаге | Частота не изменилась на величину графического смещения. | Учитывать маркировку масштаба и режима представления. |
| Запись на центральной станции | Локальный архив не обязательно полностью синхронизирован. | Проверить завершённый перенос, идентификатор и временной диапазон. |
Вопросы и ответы
КТГ и фетальный допплер — одно и то же?
Нет. Ручной допплер прежде всего позволяет обнаруживать и оценивать сердечную активность в пределах своего назначения. Фетальный монитор формирует синхронную длительную запись нескольких параметров с временной шкалой и архивом.
Нужен ли принтер при электронном архиве?
Это зависит от рабочего процесса и требований к документированию. Электронное сохранение может быть основным способом, если обеспечены доступность, идентификация, резервирование и утверждённый порядок работы.
Можно ли выбирать аппарат по автоматической оценке КТГ?
Алгоритм оценивают отдельно: для каких условий и пациентов он предусмотрен, какие данные требует и как обозначает ограничения. Наличие автоматического заключения не означает универсальности и не заменяет клиническую интерпретацию.
Практическое замечание
В технической спецификации отдельно указывают наличие материнского канала, тип датчиков и способ хранения. Формулировка «монитор матери и плода» без перечня модулей может скрывать различия поставки. При передаче проверяют именно заказанную конфигурацию, включая активные лицензии и принадлежности.
