Назначение фундус-камеры

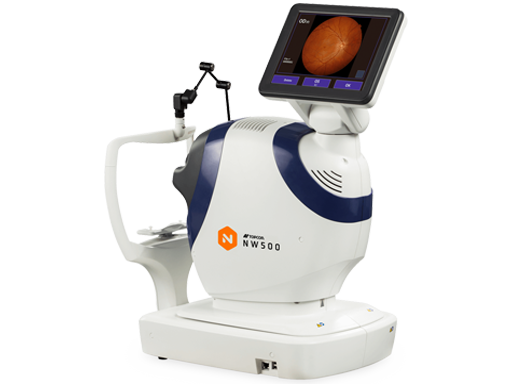

Фундус-камера — специализированная оптическая система для фотографирования глазного дна. Она согласует освещение и регистрацию через зрачок, позволяя документировать сетчатку, диск зрительного нерва и сосудистый рисунок в пределах выбранного поля. Снимок полезен для наблюдения, консультации и сравнения. Однако фотография сохраняет только доступную область и качество конкретного сеанса; отсутствие видимого изменения на непригодном кадре не подтверждает его отсутствия.
Фундус-фотография отличается от офтальмоскопического наблюдения и ОКТ. Она создаёт плоскостное изображение, а томография — послойную информацию. Стереопары могут добавлять восприятие рельефа, но не равны количественному томографическому объёму. Системы с несколькими режимами требуют отдельной оценки каждого: цветная фотография, автофлуоресценция и ангиографические методики имеют разную физическую основу и назначение.
Как камера работает через зрачок
Оптическая схема разделяет пути освещения и наблюдения так, чтобы уменьшить мешающие отражения от передних поверхностей. Позиционирование глаза относительно объектива определяет, удастся ли получить равномерно освещённое поле. Автоматические системы наводки оценивают рабочую дистанцию и центровку, но не устраняют всех ограничений маленького зрачка, нестабильной фиксации или помутнения сред. Оператор контролирует результат после съёмки.
Немидриатическая камера предназначена для работы без обязательного медикаментозного расширения зрачка в предусмотренных условиях. Это не означает, что у любого пациента получится полноценный кадр без дополнительных решений. Минимальный диаметр, режим малого зрачка и требования к затемнению зависят от модели. Решение о подготовке пациента относится к клиническому процессу, а не к рекламной характеристике аппарата.
Фиксационная мишень задаёт направление взгляда и позволяет выбирать поле. Внутренняя и внешняя мишени могут использоваться для разных сценариев. При смещении взгляда меняются область, геометрия и вероятность бликов. Для повторного документирования желательно воспроизводить ориентацию и положение поля. Простое совпадение названия протокола не гарантирует, что в архив попал тот же участок.
| Элемент системы | Его роль | Что проверяют |
|---|---|---|
| Осветительный канал | Равномерное освещение глазного дна | Пересвет, блики и доступные режимы |
| Объектив и камера | Регистрация изображения | Резкость, поле и исходное разрешение |
| Автоматическое наведение | Рабочая дистанция и центровка | Поведение при сложной фиксации |
| Фиксационная мишень | Выбор исследуемой области | Доступные положения и воспроизводимость |
| Подбородочная и лобная опоры | Стабильность пациента | Регулировку и доступность для разных пациентов |
| Архив | Связь снимка с исследованием | Идентификатор, сторона, режим и экспорт оригинала |
Поле, разрешение и цифровое увеличение
Угол поля описывает охватываемую область в принятом производителем определении. Для широкопольных и ультраширокопольных систем важно понимать, как именно измеряется угол. Значения, полученные разными геометрическими способами, могут быть несопоставимы напрямую. При выборе полезно смотреть реальные примеры покрытия требуемой области и ограничения на периферии, а не только крупнейшую цифру в спецификации.
Число пикселей матрицы не равно числу различимых деталей в глазном дне. Результат ограничивается оптикой, фокусом, движением, прозрачностью сред и обработкой. Цифровое увеличение показывает существующие пиксели крупнее, но не добавляет исходной информации. Сильное повышение резкости может подчёркивать шум и создавать ложную уверенность в деталях. Для экспертного просмотра желательно сохранять исходный файл с известными параметрами.
Монтаж нескольких полей расширяет обзор, но в местах сшивки возможны геометрические несоответствия. Алгоритм может корректно объединять большую часть изображения и ошибаться локально. Поэтому монтаж оценивают вместе с отдельными кадрами. Для количественного сравнения размеров нужно учитывать масштаб и геометрию, а не измерять произвольный скриншот линейкой на экране.
Цвет и дополнительные режимы
Цветная фотография зависит от спектра освещения, сенсора и обработки. Различия между камерами или настройками способны изменять оттенки без изменения ткани. При динамике важны сопоставимые условия и доступ к оригиналам. Изображение, которое выглядит более контрастным, не обязательно содержит больше диагностических сведений. Автоматические улучшения должны быть понятны пользователю и не скрывать исходный результат.
Бескрасные и другие спектральные представления выделяют определённые особенности. Автофлуоресценция регистрирует иной оптический сигнал и требует соответствующего оборудования. Ангиографические режимы имеют отдельные клинические требования и не возникают автоматически от наличия цветной камеры. В техническом задании перечисляют реальные необходимые исследования, чтобы модульность не превратилась в поставку базового корпуса без нужных функций.
При работе с алгоритмами анализа изображений проверяют назначение программы, требования к качеству и поддерживаемым камерам. Алгоритм, обученный для конкретного скринингового вопроса, нельзя считать универсальным интерпретатором глазного дна. Автоматическое заключение должно оставаться связано с исходным изображением и версией программы. Непригодный снимок нельзя превращать в отрицательный результат только потому, что система не выделила подозрительную область.
| Вид изображения | Что предоставляет | Что необходимо учитывать |
|---|---|---|
| Цветной кадр | Документирование видимых структур | Цветопередачу, фокус и покрытие |
| Стереопара | Дополнительное восприятие рельефа | Правильную пару и условия просмотра |
| Монтаж полей | Расширенный обзор | Швы, локальные деформации и исходные кадры |
| Спектральный режим | Контраст определённых структур | Физический принцип и отдельное назначение |
| Автофлуоресценция | Информацию о соответствующем оптическом сигнале | Наличие нужного модуля и ограничения интерпретации |
| Автоматический анализ | Поддержку определённой задачи | Разрешённое применение и критерии пригодности снимка |
Качество снимка как отдельный результат
В скрининговом маршруте необходимо различать полноценный результат, технически непригодное изображение и исследование, которое не удалось выполнить. Эти состояния нельзя объединять в категорию «изменений нет». Причиной непригодности могут быть блики, нерезкость, недостаточное поле или оптические ограничения пациента. Программа и регламент должны позволять сохранить этот статус и направить человека по соответствующему маршруту.
Оценка качества должна быть привязана к задаче. Снимок может быть пригоден для общей документации и недостаточен для оценки небольшой детали. Если область интереса закрыта бликом, хорошая резкость остального поля не исправляет ситуацию. Поэтому общий численный рейтинг качества дополняют визуальным контролем. Оператору нужны понятные критерии повтора и границы его полномочий.
При телемедицинской передаче важны оригинальный размер, степень сжатия и доступность всей серии. Пересылка изображения через сервис, автоматически уменьшающий файлы, может ухудшить детали. Одновременно следует обеспечить защиту персональных данных и корректную идентификацию. Технический успех отправки файла не доказывает, что специалист получил полный диагностический набор.
Практический разбор: «чистый» снимок оказался неполным
В программе сохранён резкий кадр без видимых изменений, однако необходимая периферическая область не попала в поле. Ошибка состоит не в качестве камеры, а в несоответствии протокола исследовательскому вопросу. Сначала уточняют, какую область требовалось документировать и какие поля реально получены. Затем оценивают, позволяет ли имеющаяся система выполнить задачу или нужен другой метод.
Если используется монтаж, проверяют наличие исходных полей и достоверность сшивки. Нельзя считать серую или заполненную алгоритмом зону исследованной тканью. В отчёте указывают фактическое покрытие и ограничения. При динамике сравнивают одинаковые области: отсутствие прежнего участка на новом снимке не означает исчезновения находки.
Организационное решение — заранее определить обязательные поля и критерии завершения исследования для каждого маршрута. Оно должно быть достаточно конкретным, чтобы оператор понимал задачу, но не подменять клиническую оценку универсальным набором кадров. При смене оборудования протокол проверяют заново, поскольку геометрия поля и интерфейс фиксации могут отличаться.
Выбор камеры и проверка архива
Приоритеты определяют по профилю: стационарная диагностика, мобильный скрининг, наблюдение в динамике или расширенные режимы. Затем оценивают поле, работу при типичных ограничениях, автоматизацию, качество оригиналов и совместимость с архивом. Для мобильного решения важны питание и стабильность позиционирования; для потока — время полного маршрута, включая непригодные кадры и повторную съёмку.
Архив должен сохранять глаз, режим, дату исследования и идентификатор. При экспорте проверяют, не меняется ли ориентация и не исчезают ли метаданные. Тест восстановления полезнее формального наличия кнопки резервного копирования. Отдельно уточняют, можно ли получить оригиналы без действующей лицензии на просмотр и какие форматы поддерживает принимающая система.
| Проверка при приёмке | Действие | Документируемый результат |
|---|---|---|
| Поле и фиксация | Получить согласованные области | Покрытие и ограничения протокола |
| Качество | Просмотреть оригинал на рабочем месте врача | Резкость, блики и достаточность деталей |
| Сложные условия | Показать доступные режимы малого зрачка | Условия применения конкретной модели |
| Серия | Сохранить оба глаза и несколько полей | Правильная привязка и ориентация |
| Интеграция | Экспортировать тестовое исследование | Формат, полнота и идентификация |
| Резервирование | Восстановить запись из копии | Доступность оригиналов и метаданных |
Проверка перед автоматическим анализом
Если камера подключается к программе поддержки решений, следует проверить совместимость именно получаемого типа изображения. Алгоритм может требовать определённого поля, разрешения и режима, а не просто файла JPEG. Автоматическая обрезка или цветовая коррекция на промежуточном сервере способна изменить входные данные. В тестовом маршруте проверяют, сохраняется ли оригинал и возвращается ли статус непригодности изображения. Отсутствие результата анализа должно быть заметно пользователю и не маскироваться пустым полем заключения. Версия программного модуля и правила его обновления важны для воспроизводимости. Такая интеграция оценивается отдельно от качества самой камеры.
Частые вопросы
Немидриатическая камера всегда работает без расширения зрачка?
Она предназначена для такого режима в определённых условиях, но ограничения пациента и изображения сохраняются. Подготовку и дальнейший маршрут определяет клиническая методика.
Достаточно выбрать максимальное разрешение?
Нет. Оптика, поле, фокус и условия получения важнее номинального числа пикселей. Необходимо увидеть оригинальные снимки в целевой задаче.
Монтаж равен одному широкопольному кадру?
Не полностью. Он объединяет отдельные изображения и может содержать ошибки сшивки. Для оценки нужно сохранять исходные поля и понимать геометрию результата.
Можно ли заменить фотографией ОКТ?
Методы дают разную информацию: поверхность и послойную структуру. Замена зависит от вопроса и не может считаться универсальной. В ряде маршрутов они используются совместно.
